Модуль імпульсного пожежогасіння

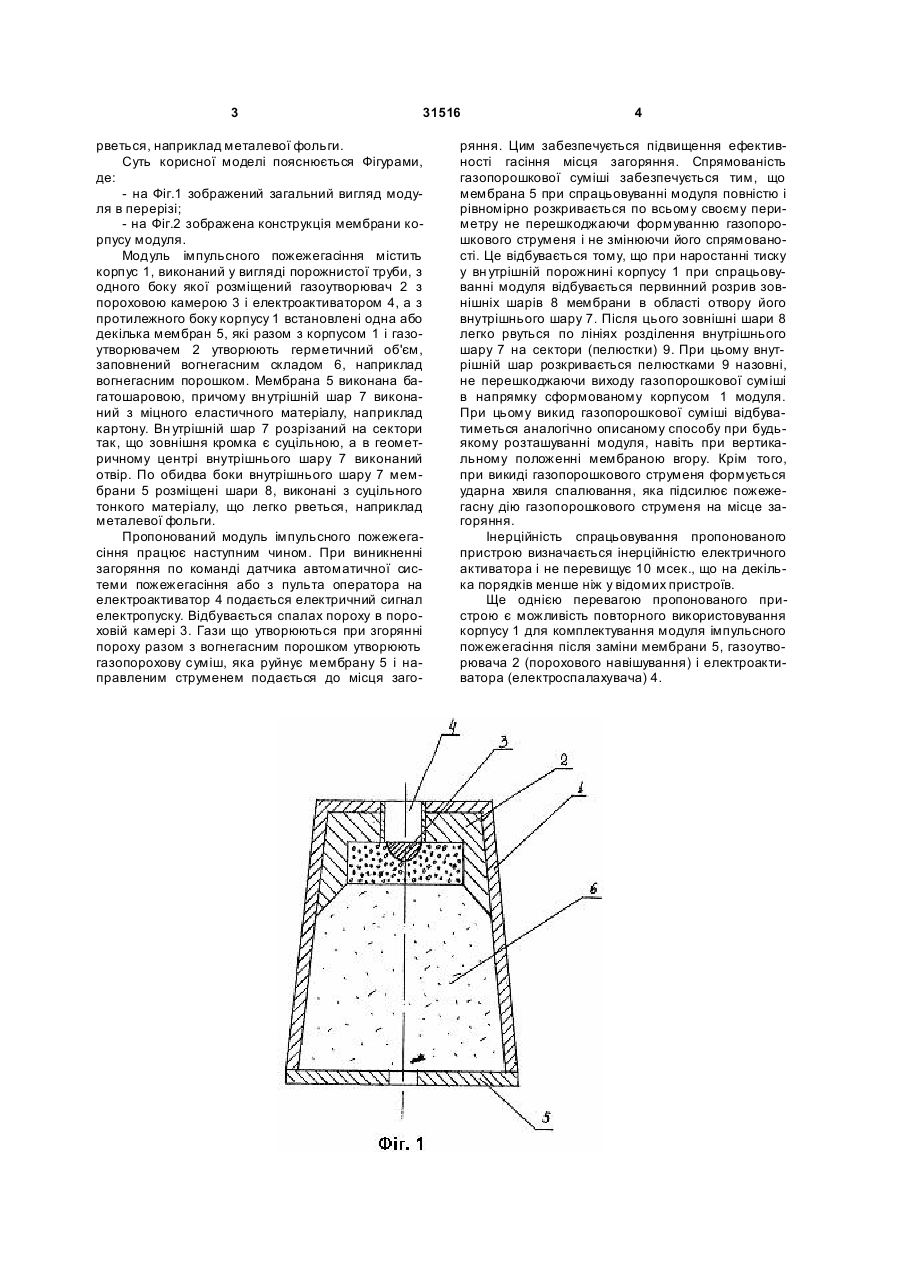

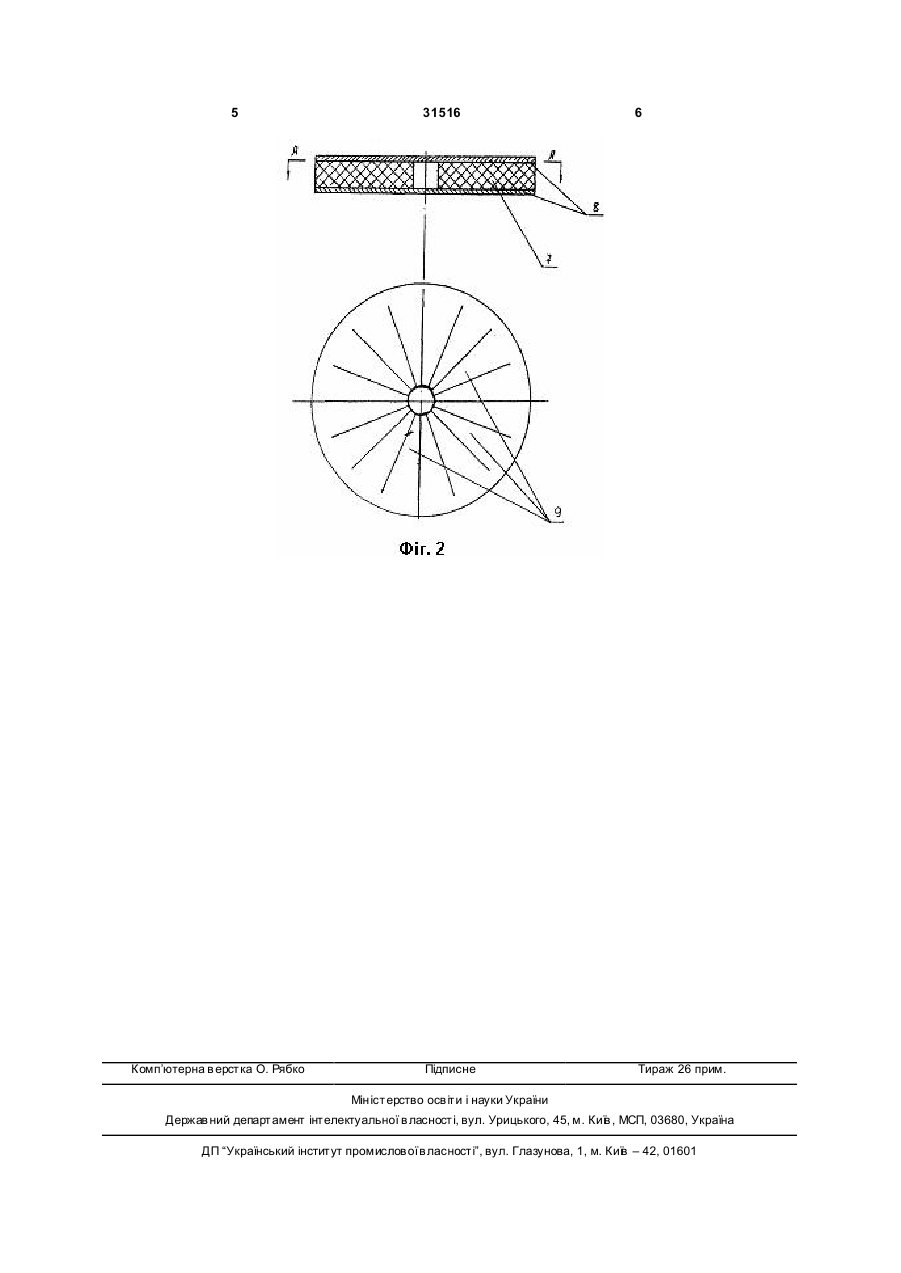

Модуль імпульсного пожежогасіння, що містить корпус, виконаний у вигляді заповненої вогнегасним порошком труби, мембрану, розміщену в 3 31516 рветься, наприклад металевої фольги. Суть корисної моделі пояснюється Фігурами, де: - на Фіг.1 зображений загальний вигляд модуля в перерізі; - на Фіг.2 зображена конструкція мембрани корпусу модуля. Модуль імпульсного пожежегасіння містить корпус 1, виконаний у вигляді порожнистої труби, з одного боку якої розміщений газоутворювач 2 з пороховою камерою 3 і електроактиватором 4, а з протилежного боку корпусу 1 встановлені одна або декілька мембран 5, які разом з корпусом 1 і газоутворювачем 2 утворюють герметичний об'єм, заповнений вогнегасним складом 6, наприклад вогнегасним порошком. Мембрана 5 виконана багатошаровою, причому вн утрішній шар 7 виконаний з міцного еластичного матеріалу, наприклад картону. Вн утрішній шар 7 розрізаний на сектори так, що зовнішня кромка є суцільною, а в геометричному центрі внутрішнього шару 7 виконаний отвір. По обидва боки внутрішнього шару 7 мембрани 5 розміщені шари 8, виконані з суцільного тонкого матеріалу, що легко рветься, наприклад металевої фольги. Пропонований модуль імпульсного пожежегасіння працює наступним чином. При виникненні загоряння по команді датчика автоматичної системи пожежегасіння або з пульта оператора на електроактиватор 4 подається електричний сигнал електропуску. Відбувається спалах пороху в пороховій камері 3. Гази що утворюються при згорянні пороху разом з вогнегасним порошком утворюють газопорохову суміш, яка руйнує мембрану 5 і направленим струменем подається до місця заго 4 ряння. Цим забезпечується підвищення ефективності гасіння місця загоряння. Спрямованість газопорошкової суміші забезпечується тим, що мембрана 5 при спрацьовуванні модуля повністю і рівномірно розкривається по всьому своєму периметру не перешкоджаючи формуванню газопорошкового струменя і не змінюючи його спрямованості. Це відбувається тому, що при наростанні тиску у вн утрішній порожнині корпусу 1 при спрацьовуванні модуля відбувається первинний розрив зовнішніх шарів 8 мембрани в області отвору його внутрішнього шару 7. Після цього зовнішні шари 8 легко рвуться по лініях розділення внутрішнього шару 7 на сектори (пелюстки) 9. При цьому внутрішній шар розкривається пелюстками 9 назовні, не перешкоджаючи виходу газопорошкової суміші в напрямку сформованому корпусом 1 модуля. При цьому викид газопорошкової суміші відбуватиметься аналогічно описаному способу при будьякому розташуванні модуля, навіть при вертикальному положенні мембраною вгору. Крім того, при викиді газопорошкового струменя формується ударна хвиля спалювання, яка підсилює пожежегасну дію газопорошкового струменя на місце загоряння. Інерційність спрацьовування пропонованого пристрою визначається інерційністю електричного активатора і не перевищує 10 мсек., що на декілька порядків менше ніж у відомих пристроїв. Ще однією перевагою пропонованого пристрою є можливість повторного використовування корпусу 1 для комплектування модуля імпульсного пожежегасіння після заміни мембрани 5, газоутворювача 2 (порохового навішування) і електроактиватора (електроспалахувача) 4. 5 Комп’ютерна в ерстка О. Рябко 31516 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
