Модуль порошкового пожежогасіння

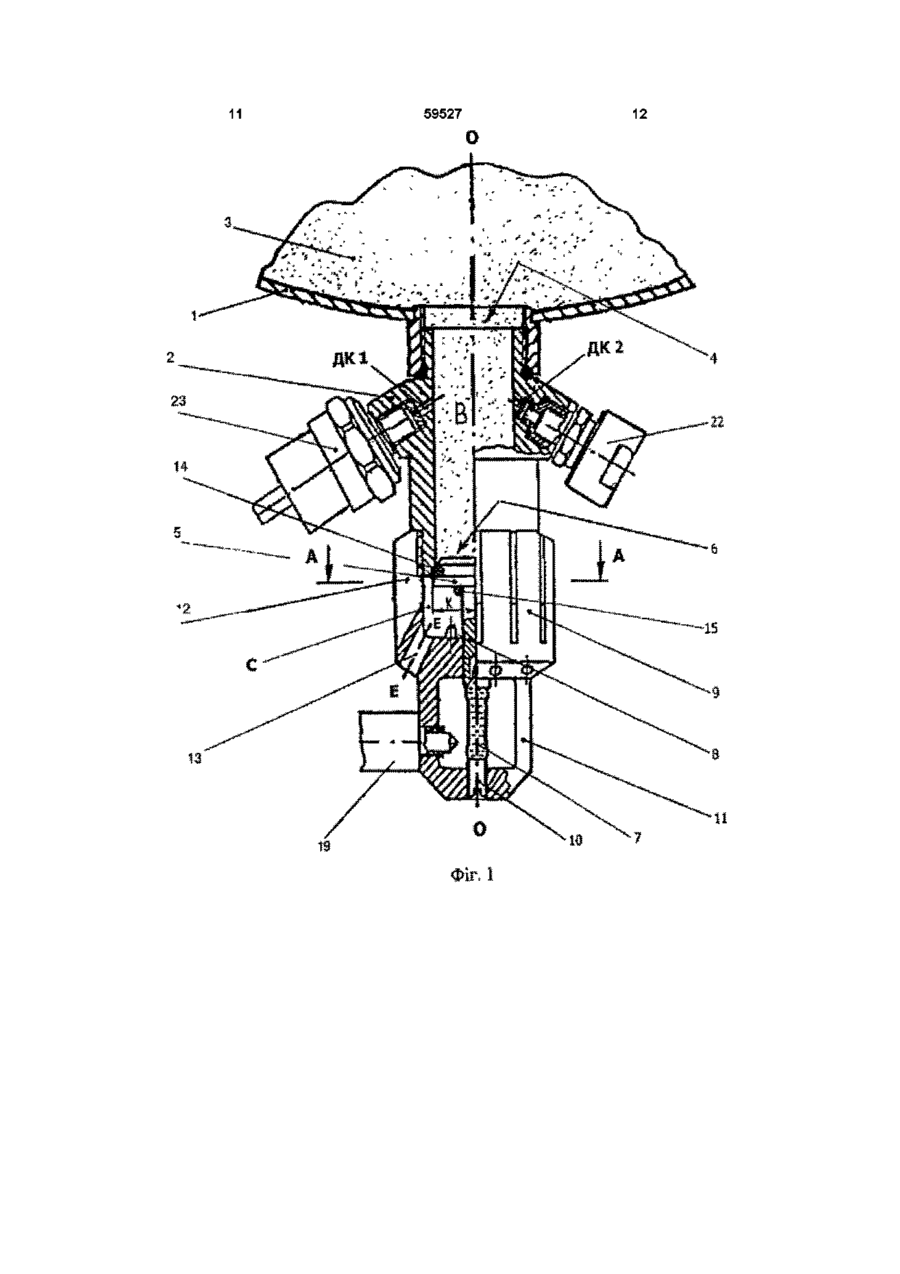

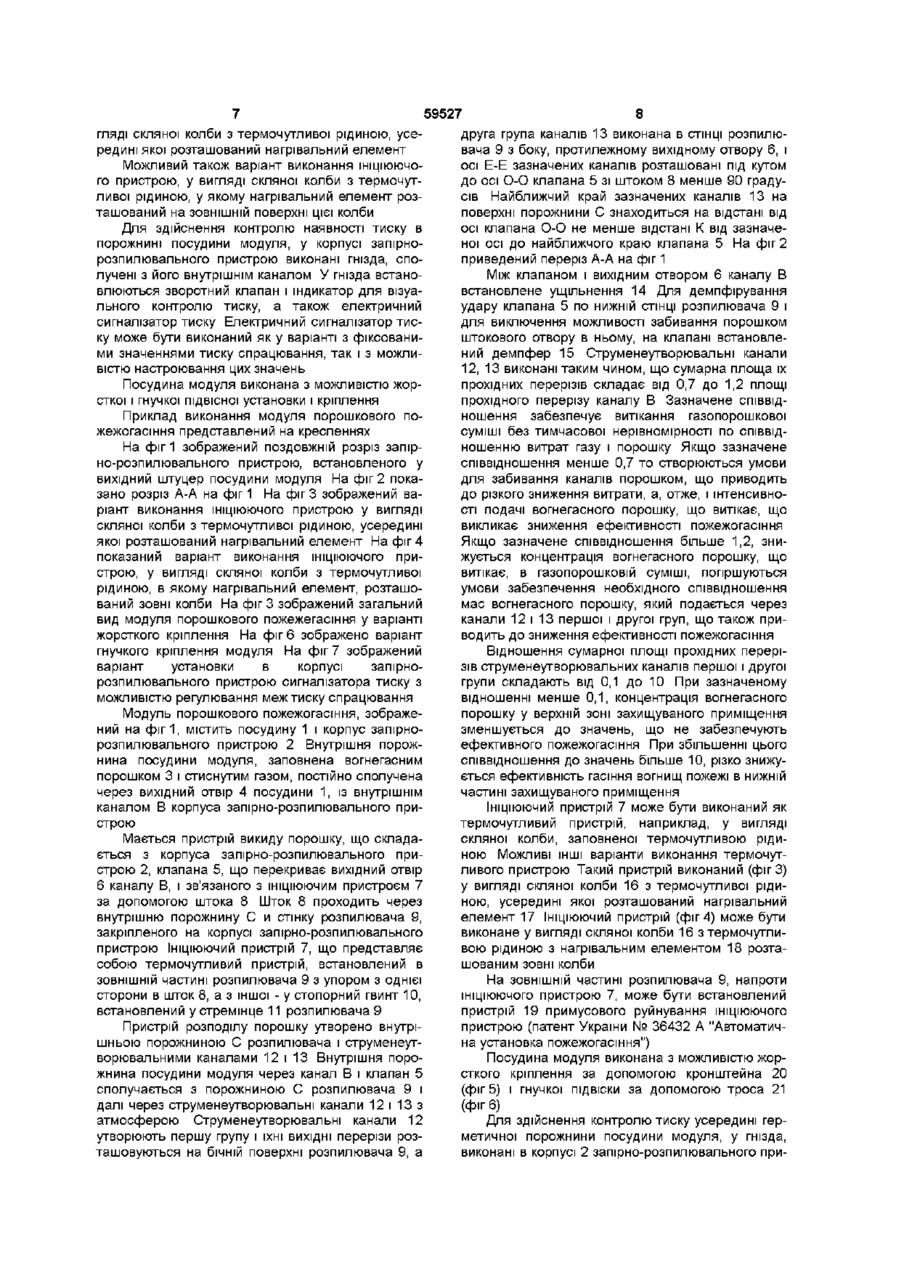

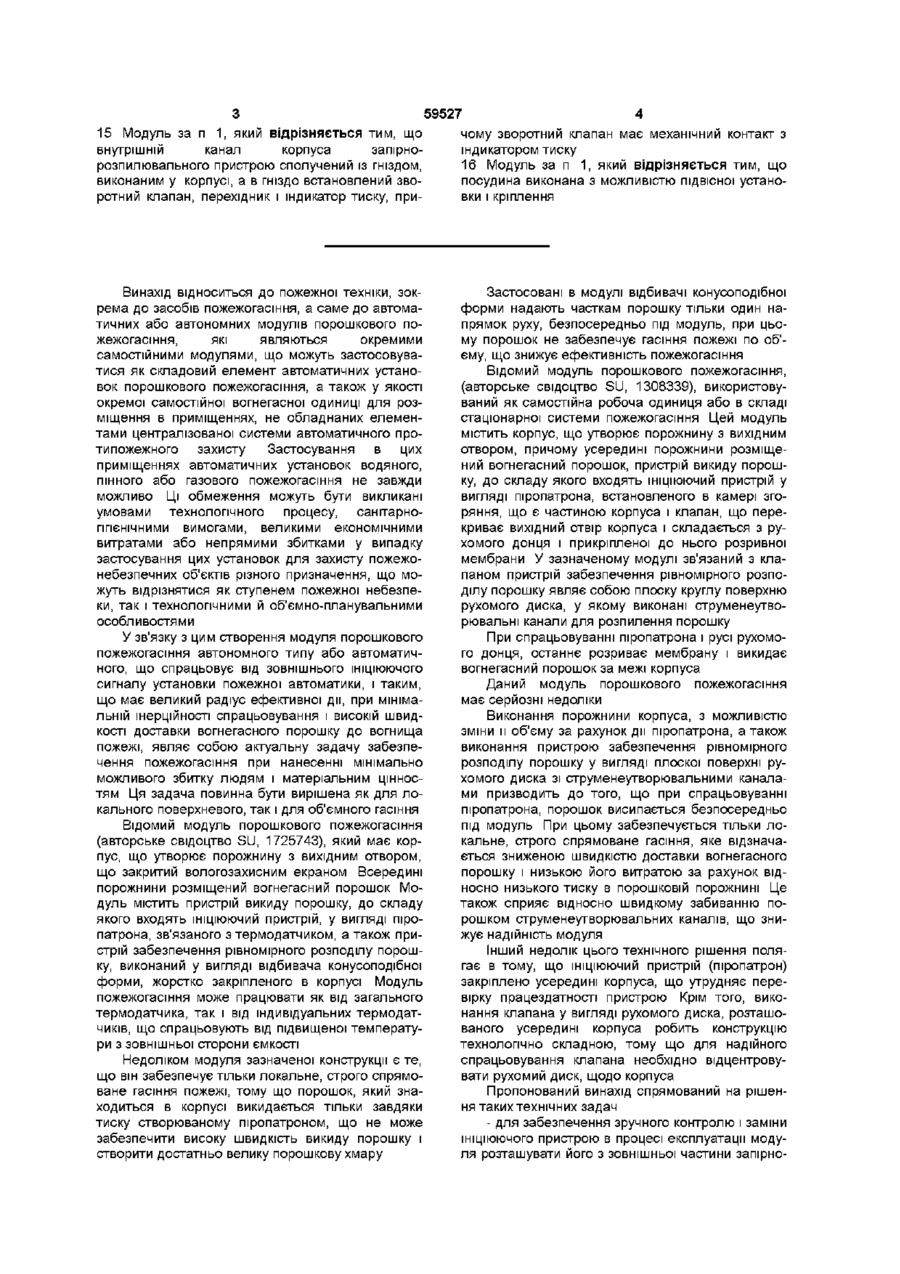

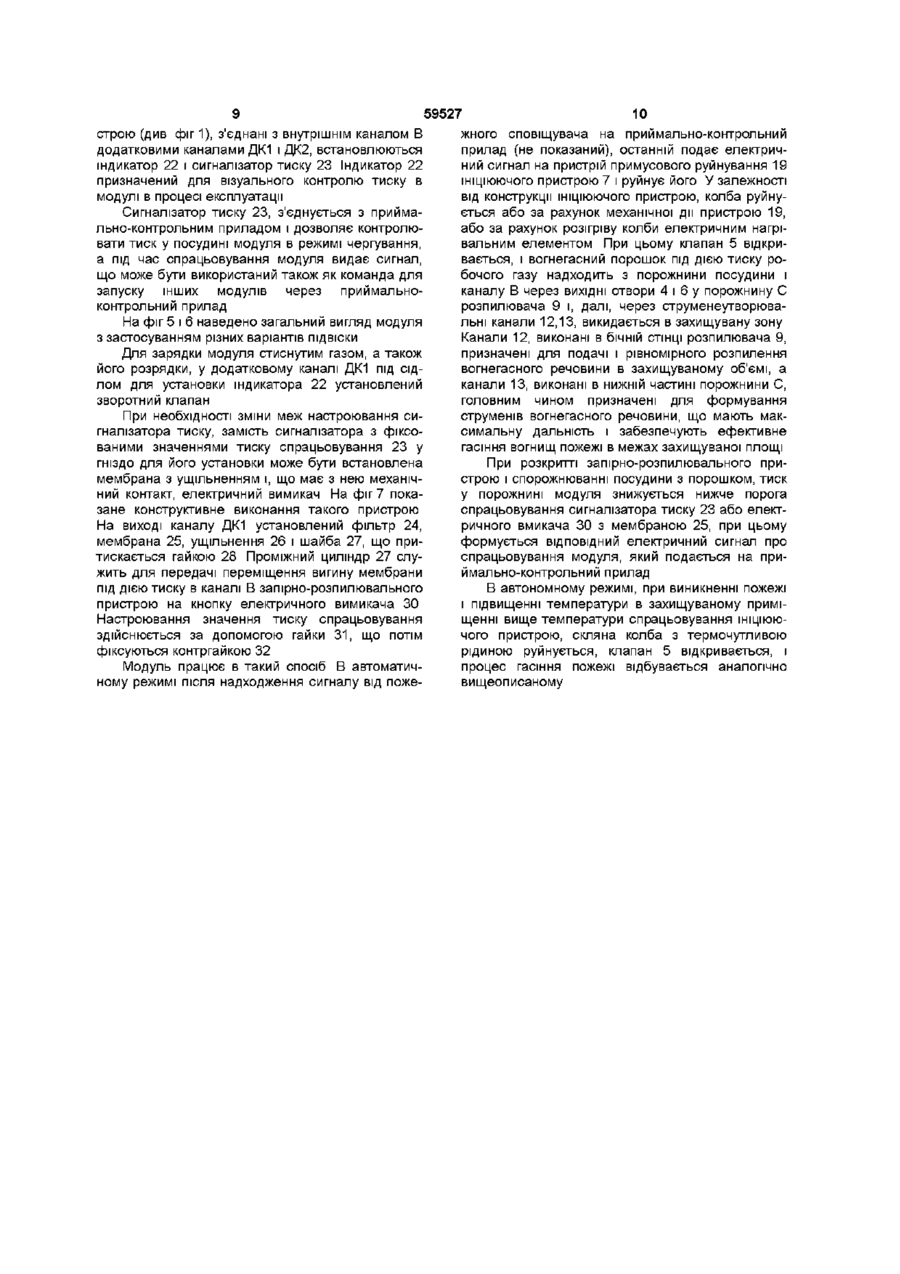

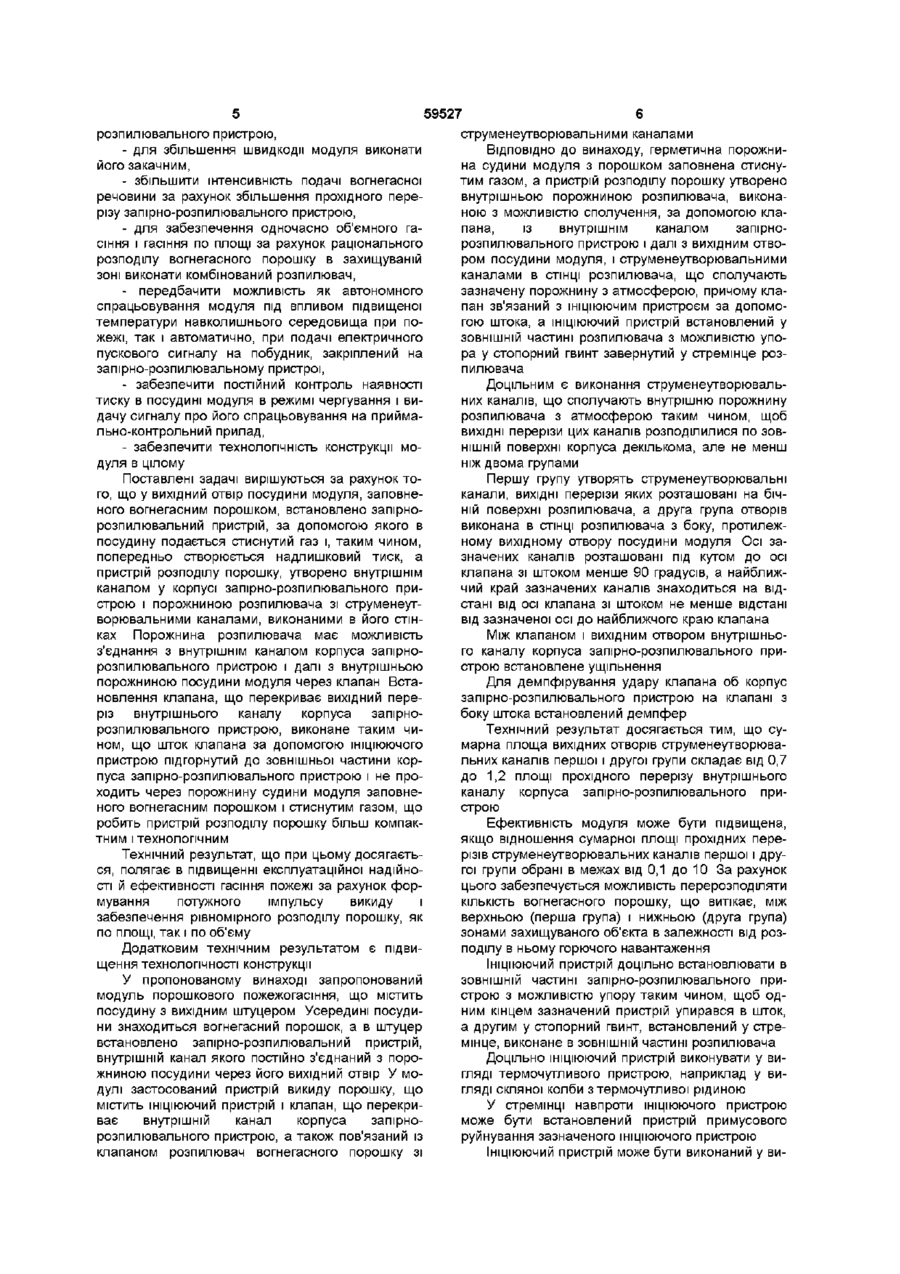

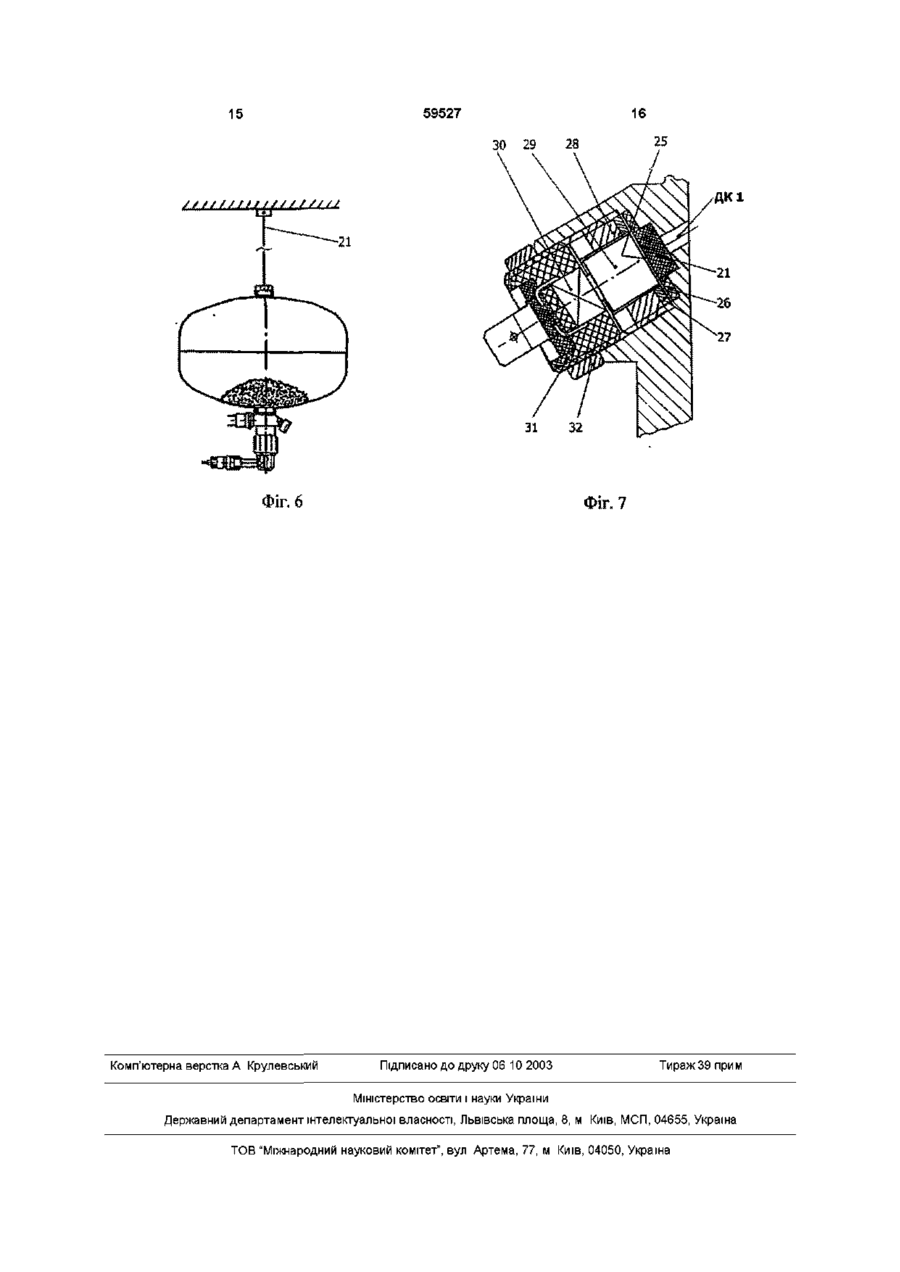

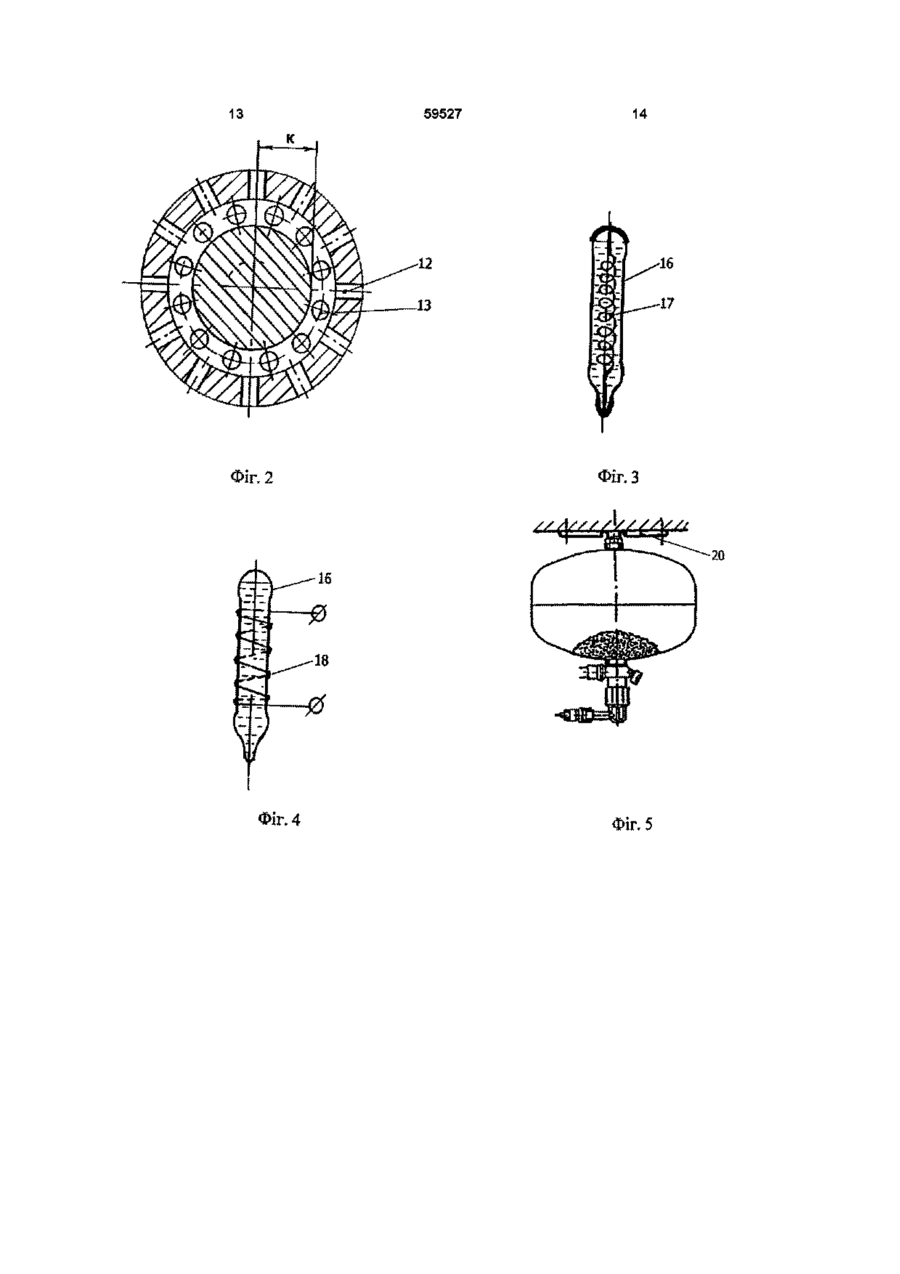

1 Модуль порошкового пожежогасіння, що містить посудину з вогнегасним порошком, у вихідний отвір якої встановлений запірнорозпилювальний пристрій, який містить корпус, ІНІЦІЮЮЧИЙ пристрій з клапаном, що перекриває вихідний отвір, і зв'язаний з клапаном розпилювач вогнегасного порошку зі струменеутворювальними каналами, який відрізняється тим, що герметична порожнина посудини з порошком заповнена стиснутим газом, а у вихідний отвір посудини встановлений корпус запірно-розпилювального пристрою, що має внутрішній канал, сполучений за допомогою клапана зі штоком з порожниною розпилювача, у стінках якого виконані струменеутворювальні канали, що сполучають порожнину з атмосферою, причому шток клапана зв'язаний з ІНІЦІЮЮЧИМ пристроєм, що встановлений з зовнішньої сторони розпилювача з можливістю упору в стопорний гвинт, закручений у стремінце розпилювача 2 Модуль за п 1, який відрізняється тим, що ВИХІДНІ перерізи струменеутворювальних каналів, що сполучають порожнину розпилювача з атмосферою, розподілені по ЗОВНІШНІЙ поверхні розпилювача декількома, але не менше ніж двома групами 3 Модуль за п 2, який відрізняється тим, що струменеутворювальні канали, ВИХІДНІ перерізи яких розташовані на бічній поверхні розпилювача, складають першу групу каналів, а друга група каналів виконана в СТІНЦІ розпилювача з боку, протилежного вихідному отвору посудини, причому осі цих каналів розташовані щодо осі клапана зі штоком під кутом, меншим за 90 градусів, а найближчий до осі клапана зі штоком край каналів другої групи знаходиться на відстані, не меншій за відстань від зазначеної осі до найближчого краю клапана 4 Модуль за пп 2 або 3, який відрізняється тим, що сумарна площа прохідних перерізів струменеутворювальних каналів першої і другої групи складає від 0,7 до 1,2 площі прохідного перерізу внутрішнього каналу корпуса запірно-розпилювального пристрою 5 Модуль за кожним з пп 2-4, який відрізняється тим, що відношення сумарних площ прохідних перерізів струменеутворювальних каналів першої і другої груп складає від 0,1 до 10 6 Модуль за кожним з пп 1-5, який відрізняється тим, що між клапаном і вихідним перерізом внутрішнього каналу корпуса запірно-розпилювального пристрою модуля встановлене ущільнення 7 Модуль за кожним з пп 1-6, який відрізняється тим, що на клапані з боку штока встановлений демпфер 8 Модуль за п 1, який відрізняється тим, що ІНІЦІЮЮЧИЙ пристрій виконаний як термочутливий пристрій 9 Модуль за п 8, який відрізняється тим, що ІНІЦІЮЮЧИЙ пристрій виконаний як скляна колба, заповнена термочутливою рідиною 10 Модуль за пп 8 або 9, який відрізняється тим, що на стремінці розпилювача встановлений пристрій для примусового руйнування ІНІЦІЮЮЧОГО пристрою 11 Модуль за п 10, який відрізняється тим, що пристрій для примусового руйнування ІНІЦІЮЮЧОГО пристрою виконаний як нагрівальний елемент, що має механічний контакт із зовнішньою поверхнею термочутливого ІНІЦІЮЮЧОГО пристрою 12 Модуль за п 9, який відрізняється тим, що термочутливий пристрій виконаний як скляна колба, а нагрівальний елемент розташований усередині колби 13 Модуль за п 1, який відрізняється тим, що внутрішній канал корпуса запірнорозпилювального пристрою сполучений із гніздом, виконаним у корпусі, у якому встановлений фільтр, мембрана з ущільненнями, підтискна гайка й електричний перемикач 14 Модуль за п 1, який відрізняється тим, що внутрішній канал корпуса запірнорозпилювального пристрою сполучений із гніздом, виконаним у корпусі, а в гніздо встановлений сигналізатор тиску ю ю З 59527 15 Модуль за п 1, який відрізняється тим, що чому зворотний клапан має механічний контакт з внутрішній канал корпуса запірноіндикатором тиску розпилювального пристрою сполучений із гніздом, 16 Модуль за п 1, який відрізняється тим, що виконаним у корпусі, а в гніздо встановлений звопосудина виконана з можливістю підвісної устаноротний клапан, перехідник і індикатор тиску, привки і кріплення Винахід відноситься до пожежної техніки, зокрема до засобів пожежогасіння, а саме до автоматичних або автономних модулів порошкового пожежогасіння, які являються окремими самостійними модулями, що можуть застосовуватися як складовий елемент автоматичних установок порошкового пожежогасіння, а також у якості окремої самостійної вогнегасної одиниці для розміщення в приміщеннях, не обладнаних елементами централізованої системи автоматичного протипожежного захисту Застосування в цих приміщеннях автоматичних установок водяного, пінного або газового пожежогасіння не завжди можливо Ці обмеження можуть бути викликані умовами технологічного процесу, санітарногігієнічними вимогами, великими економічними витратами або непрямими збитками у випадку застосування цих установок для захисту пожежонебезпечних об'єктів різного призначення, що можуть відрізнятися як ступенем пожежної небезпеки, так і технологічними й об'ємно-планувальними особливостями Застосовані в модулі відбивачі конусоподібної форми надають часткам порошку тільки один напрямок руху, безпосередньо під модуль, при цьому порошок не забезпечує гасіння пожежі по об'єму, що знижує ефективність пожежогасіння Відомий модуль порошкового пожежогасіння, (авторське свідоцтво SU, 1308339), використовуваний як самостійна робоча одиниця або в складі стаціонарної системи пожежогасіння Цей модуль містить корпус, що утворює порожнину з вихідним отвором, причому усередині порожнини розміщений вогнегасний порошок, пристрій викиду порошку, до складу якого входять ІНІЦІЮЮЧИЙ пристрій у вигляді піропатрона, встановленого в камері згоряння, що є частиною корпуса і клапан, що перекриває вихідний отвір корпуса і складається з рухомого донця і прикріпленої до нього розривної мембрани У зазначеному модулі зв'язаний з клапаном пристрій забезпечення рівномірного розподілу порошку являє собою плоску круглу поверхню рухомого диска, у якому виконані струменеутворювальні канали для розпилення порошку У зв'язку з цим створення модуля порошкового пожежогасіння автономного типу або автоматичного, що спрацьовує від зовнішнього ІНІЦІЮЮЧОГО сигналу установки пожежної автоматики, і таким, що має великий радіус ефективної дм, при мінімальній шерційності спрацьовування і високій швидкості доставки вогнегасного порошку до вогнища пожежі, являє собою актуальну задачу забезпечення пожежогасіння при нанесенні мінімально можливого збитку людям і матеріальним цінностям Ця задача повинна бути вирішена як для локального поверхневого, так і для об'ємного гасіння Відомий модуль порошкового пожежогасіння (авторське свідоцтво SU, 1725743), який має корпус, що утворює порожнину з вихідним отвором, що закритий вологозахисним екраном Всередині порожнини розміщений вогнегасний порошок Модуль містить пристрій викиду порошку, до складу якого входять ІНІЦІЮЮЧИЙ пристрій, у вигляді піропатрона, зв'язаного з термодатчиком, а також пристрій забезпечення рівномірного розподілу порошку, виконаний у вигляді відбивача конусоподібної форми, жорстко закріпленого в корпусі Модуль пожежогасіння може працювати як від загального термодатчика, так і від індивідуальних термодатчиків, що спрацьовують від підвищеної температури з зовнішньої сторони ємкості При спрацьовуванні піропатрона і русі рухомого донця, останнє розриває мембрану і викидає вогнегасний порошок за межі корпуса Даний модуль порошкового пожежогасіння має серйозні недоліки Виконання порожнини корпуса, з можливістю зміни и об'єму за рахунок дії піропатрона, а також виконання пристрою забезпечення рівномірного розподілу порошку у вигляді плоскої поверхні рухомого диска зі струменеутворювальними каналами призводить до того, що при спрацьовуванні піропатрона, порошок висипається безпосередньо під модуль При цьому забезпечується тільки локальне, строго спрямоване гасіння, яке відзначається зниженою швидкістю доставки вогнегасного порошку і низькою його витратою за рахунок відносно низького тиску в порошковій порожнині Це також сприяє відносно швидкому забиванню порошком струменеутворювальних каналів, що знижує надійність модуля Недоліком модуля зазначеної конструкції є те, що він забезпечує тільки локальне, строго спрямоване гасіння пожежі, тому що порошок, який знаходиться в корпусі викидається тільки завдяки тиску створюваному піропатроном, що не може забезпечити високу швидкість викиду порошку і створити достатньо велику порошкову хмару Інший недолік цього технічного рішення полягає в тому, що ІНІЦІЮЮЧИЙ пристрій (піропатрон) закріплено усередині корпуса, що утрудняє перевірку працездатності пристрою Крім того, виконання клапана у вигляді рухомого диска, розташованого усередині корпуса робить конструкцію технологічно складною, тому що для надійного спрацьовування клапана необхідно відцентровувати рухомий диск, щодо корпуса Пропонований винахід спрямований на рішення таких технічних задач - для забезпечення зручного контролю і заміни ІНІЦІЮЮЧОГО пристрою в процесі експлуатації модуля розташувати його з зовнішньої частини запірно 59527 розпилювального пристрою, - для збільшення швидкодії модуля виконати його закачним, - збільшити інтенсивність подачі вогнегасної речовини за рахунок збільшення прохідного перерізу запірно-розпилювального пристрою, - для забезпечення одночасно об'ємного гасіння і гасіння по площі за рахунок раціонального розподілу вогнегасного порошку в захищуваній зоні виконати комбінований розпилювач, - передбачити можливість як автономного спрацьовування модуля під впливом підвищеної температури навколишнього середовища при пожежі, так і автоматично, при подачі електричного пускового сигналу на побудник, закріплений на запірно-розпилювальному пристрої, - забезпечити постійний контроль наявності тиску в посудині модуля в режимі чергування і видачу сигналу про його спрацьовування на приймально-контрольний прилад, - забезпечити технологічність конструкції модуля в цілому Поставлені задачі вирішуються за рахунок того, що у вихідний отвір посудини модуля, заповненого вогнегасним порошком, встановлено запірнорозпилювальний пристрій, за допомогою якого в посудину подається стиснутий газ і, таким чином, попередньо створюється надлишковий тиск, а пристрій розподілу порошку, утворено внутрішнім каналом у корпусі запірно-розпилювального пристрою і порожниною розпилювача зі струменеутворювальними каналами, виконаними в його стінках Порожнина розпилювача має можливість з'єднання з внутрішнім каналом корпуса запірнорозпилювального пристрою і далі з внутрішньою порожниною посудини модуля через клапан Встановлення клапана, що перекриває вихідний переріз внутрішнього каналу корпуса запірнорозпилювального пристрою, виконане таким чином, що шток клапана за допомогою ІНІЦІЮЮЧОГО пристрою підгорнутий до зовнішньої частини корпуса запірно-розпилювального пристрою і не проходить через порожнину судини модуля заповненого вогнегасним порошком і стиснутим газом, що робить пристрій розподілу порошку більш компактним і технологічним Технічний результат, що при цьому досягається, полягає в підвищенні експлуатаційної надійності й ефективності гасіння пожежі за рахунок формування потужного імпульсу викиду і забезпечення рівномірного розподілу порошку, як по площі, так і по об'єму Додатковим технічним результатом є підвищення технологічності конструкції У пропонованому винаході запропонований модуль порошкового пожежогасіння, що містить посудину з вихідним штуцером Усередині посудини знаходиться вогнегасний порошок, а в штуцер встановлено запірно-розпилювальний пристрій, внутрішній канал якого постійно з'єднаний з порожниною посудини через його вихідний отвір У модулі застосований пристрій викиду порошку, що містить ІНІЦІЮЮЧИЙ пристрій і клапан, що перекриває внутрішній канал корпуса запірнорозпилювального пристрою, а також пов'язаний із клапаном розпилювач вогнегасного порошку зі струменеутворювальними каналами ВІДПОВІДНО ДО винаходу, герметична порожнина судини модуля з порошком заповнена стиснутим газом, а пристрій розподілу порошку утворено внутрішньою порожниною розпилювача, виконаною з можливістю сполучення, за допомогою клапана, із внутрішнім каналом запірнорозпилювального пристрою і далі з вихідним отвором посудини модуля, і струменеутворювальними каналами в СТІНЦІ розпилювача, що сполучають зазначену порожнину з атмосферою, причому клапан зв'язаний з ІНІЦІЮЮЧИМ пристроєм за допомогою штока, а ІНІЦІЮЮЧИЙ пристрій встановлений у ЗОВНІШНІЙ частині розпилювача з можливістю упора у стопорний гвинт завернутий у стремінце розпилювача Доцільним Є виконання струменеутворювальних каналів, що сполучають внутрішню порожнину розпилювача з атмосферою таким чином, щоб ВИХІДНІ перерізи цих каналів розподілилися по ЗОВНІШНІЙ поверхні корпуса декількома, але не менш ніж двома групами Першу групу утворять струменеутворювальні канали, ВИХІДНІ перерізи яких розташовані на бічній поверхні розпилювача, а друга група отворів виконана в СТІНЦІ розпилювача з боку, протилежному вихідному отвору посудини модуля Осі зазначених каналів розташовані під кутом до осі клапана зі штоком менше 90 градусів, а найближчий край зазначених каналів знаходиться на відстані від осі клапана зі штоком не менше відстані від зазначеної осі до найближчого краю клапана Між клапаном і вихідним отвором внутрішнього каналу корпуса запірно-розпилювального пристрою встановлене ущільнення Для демпфірування удару клапана об корпус запірно-розпилювального пристрою на клапані з боку штока встановлений демпфер Технічний результат досягається тим, що сумарна площа вихідних отворів струменеутворювальних каналів першої і другої групи складає від 0,7 до 1,2 площі прохідного перерізу внутрішнього каналу корпуса запірно-розпилювального пристрою Ефективність модуля може бути підвищена, якщо відношення сумарної площі прохідних перерізів струменеутворювальних каналів першої і другої групи обрані в межах від 0,1 до 10 За рахунок цього забезпечується можливість перерозподіляти КІЛЬКІСТЬ вогнегасного порошку, що витікає, між верхньою (перша група) і нижньою (друга група) зонами захищуваного об'єкта в залежності від розподілу в ньому горючого навантаження ІНІЦІЮЮЧИЙ пристрій доцільно встановлювати в ЗОВНІШНІЙ частині запірно-розпилювального пристрою з можливістю упору таким чином, щоб одним кінцем зазначений пристрій упирався в шток, а другим у стопорний гвинт, встановлений у стремінце, виконане в ЗОВНІШНІЙ частині розпилювача Доцільно ІНІЦІЮЮЧИЙ пристрій виконувати у вигляді термочутливого пристрою, наприклад у вигляді скляної колби зтермочутливої рідиною У стремінці навпроти ІНІЦІЮЮЧОГО пристрою може бути встановлений пристрій примусового руйнування зазначеного ІНІЦІЮЮЧОГО пристрою ІНІЦІЮЮЧИЙ пристрій може бути виконаний у ви 59527 гляді скляної колби з термочутливої рідиною, усередині якої розташований нагрівальний елемент Можливий також варіант виконання ІНІЦІЮЮЧОго пристрою, у вигляді скляної колби з термочутливої рідиною, у якому нагрівальний елемент розташований на ЗОВНІШНІЙ поверхні цієї колби Для здійснення контролю наявності тиску в порожнині посудини модуля, у корпусі запірнорозпилювального пристрою виконані гнізда, сполучені з його внутрішнім каналом У гнізда встановлюються зворотний клапан і індикатор для візуального контролю тиску, а також електричний сигналізатор тиску Електричний сигналізатор тиску може бути виконаний як у варіанті з фіксованими значеннями тиску спрацювання, так і з можливістю настроювання цих значень Посудина модуля виконана з можливістю жорсткої і гнучкої підвісної установки і кріплення Приклад виконання модуля порошкового пожежогасіння представлений на кресленнях На фіг 1 зображений поздовжній розріз запірно-розпилювального пристрою, встановленого у вихідний штуцер посудини модуля На фіг 2 показано розріз А-А на фіг 1 На фіг 3 зображений варіант виконання ІНІЦІЮЮЧОГО пристрою у вигляді скляної колби з термочутливої рідиною, усередині якої розташований нагрівальний елемент На фіг 4 показаний варіант виконання ІНІЦІЮЮЧОГО пристрою, у вигляді скляної колби з термочутливої рідиною, в якому нагрівальний елемент, розташований зовні колби На фіг 3 зображений загальний вид модуля порошкового пожежегасіння у варіанті жорсткого кріплення На фіг 6 зображено варіант гнучкого кріплення модуля На фіг 7 зображений варіант установки в корпусі запірнорозпилювального пристрою сигналізатора тиску з можливістю регулювання меж тиску спрацювання Модуль порошкового пожежогасіння, зображений на фіг1, містить посудину 1 і корпус запірнорозпилювального пристрою 2 Внутрішня порожнина посудини модуля, заповнена вогнегасним порошком 3 і стиснутим газом, постійно сполучена через вихідний отвір 4 посудини 1, із внутрішнім каналом В корпуса запірно-розпилювального пристрою Мається пристрій викиду порошку, що складається з корпуса запірно-розпилювального пристрою 2, клапана 5, що перекриває вихідний отвір 6 каналу В, і зв'язаного з ІНІЦІЮЮЧИМ пристроєм 7 за допомогою штока 8 Шток 8 проходить через внутрішню порожнину С и стінку розпилювача 9, закріпленого на корпусі запірно-розпилювального пристрою ІНІЦІЮЮЧИЙ пристрій 7, що представляє собою термочутливий пристрій, встановлений в ЗОВНІШНІЙ частині розпилювача 9 з упором з однієї сторони в шток 8, а з іншої - у стопорний гвинт 10, встановлений у стремінце 11 розпилювача 9 Пристрій розподілу порошку утворено внутрішньою порожниною С розпилювача і струменеутворювальними каналами 12 і 13 Внутрішня порожнина посудини модуля через канал В і клапан 5 сполучається з порожниною С розпилювача 9 і далі через струменеутворювальні канали 12 і 13 з атмосферою Струменеутворювальні канали 12 утворюють першу групу і їхні ВИХІДНІ перерізи розташовуються на бічній поверхні розпилювача 9, а 8 друга група каналів 13 виконана в СТІНЦІ розпилювача 9 з боку, протилежному вихідному отвору 6, і осі Е-Е зазначених каналів розташовані під кутом до осі 0-0 клапана 5 зі штоком 8 менше 90 градусів Найближчий край зазначених каналів 13 на поверхні порожнини С знаходиться навідстані від осі клапана 0-0 не менше відстані К від зазначеної осі до найближчого краю клапана 5 На фіг 2 приведений переріз А-А на фіг 1 Між клапаном і вихідним отвором 6 каналу В встановлене ущільнення 14 Для демпфірування удару клапана 5 по нижній СТІНЦІ розпилювача 9 і для виключення можливості забивання порошком штокового отвору в ньому, на клапані встановлений демпфер 15 Струменеутворювальні канали 12, 13 виконані таким чином, що сумарна площа їх прохідних перерізів складає від 0,7 до 1,2 площі прохідного перерізу каналу В Зазначене співвідношення забезпечує витікання газопорошкової суміші без тимчасової нерівномірності по співвідношенню витрат газу і порошку Якщо зазначене співвідношення менше 0,7 то створюються умови для забивання каналів порошком, що приводить до різкого зниження витрати, а, отже, і інтенсивності подачі вогнегасного порошку, що витікає, що викликає зниження ефективності пожежогасіння Якщо зазначене співвідношення більше 1,2, знижується концентрація вогнегасного порошку, що витікає, в газопорошковій суміші, погіршуються умови забезпечення необхідного співвідношення мас вогнегасного порошку, який подається через канали 12 і 13 першої і другої груп, що також приводить до зниження ефективності пожежогасіння Відношення сумарної площі прохідних перерізів струменеутворювальних каналів першої і другої групи складають від 0,1 до 10 При зазначеному відношенні менше 0,1, концентрація вогнегасного порошку у верхній зоні захищуваного приміщення зменшується до значень, що не забезпечують ефективного пожежогасіння При збільшенні цього співвідношення до значень більше 10, різко знижується ефективність гасіння вогнищ пожежі в нижній частині захищуваного приміщення ІНІЦІЮЮЧИЙ пристрій 7 може бути виконаний як термочутливий пристрій, наприклад, у вигляді скляної колби, заповненої термочутливою рідиною Можливі ІНШІ варіанти виконання термочутливого пристрою Такий пристрій виконаний (фіг 3) у вигляді скляної колби 16 з термочутливої рідиною, усередині якої розташований нагрівальний елемент 17 ІНІЦІЮЮЧИЙ пристрій (фіг 4) може бути виконане у вигляді скляної колби 16 з термочутливою рідиною з нагрівальним елементом 18 розташованим зовні колби На ЗОВНІШНІЙ частині розпилювача 9, напроти ІНІЦІЮЮЧОГО пристрою 7, може бути встановлений пристрій 19 примусового руйнування ІНІЦІЮЮЧОГО пристрою (патент України № 36432 А "Автоматична установка пожежогасіння") Посудина модуля виконана з можливістю жорсткого кріплення за допомогою кронштейна 20 (фіг 5) і гнучкої ПІДВІСКИ за допомогою троса 21 (фіг 6) Для здійснення контролю тиску усередині герметичної порожнини посудини модуля, у гнізда, виконані в корпусі 2 запірно-розпилювального при строю (див фіг 1), з'єднані з внутрішнім каналом В додатковими каналами ДК1 і ДК2, встановлюються індикатор 22 і сигналізатор тиску 23 Індикатор 22 призначений для візуального контролю тиску в модулі в процесі експлуатації Сигналізатор тиску 23, з'єднується з приймально-контрольним приладом і дозволяє контролювати тиск у посудині модуля в режимі чергування, а під час спрацьовування модуля видає сигнал, що може бути використаний також як команда для запуску інших модулів через приймальноконтрольний прилад На фіг 5 і 6 наведено загальний вигляд модуля з застосуванням різних варіантів ПІДВІСКИ Для зарядки модуля стиснутим газом, а також його розрядки, у додатковому каналі ДК1 під сідлом для установки індикатора 22 установлений зворотний клапан При необхідності зміни меж настроювання сигналізатора тиску, замість сигналізатора з фіксованими значеннями тиску спрацьовування 23 у гніздо для його установки може бути встановлена мембрана з ущільненням і, що має з нею механічний контакт, електричний вимикач На фіг 7 показане конструктивне виконання такого пристрою На виході каналу ДК1 установлений фільтр 24, мембрана 25, ущільнення 26 і шайба 27, що притискається гайкою 28 Проміжний циліндр 27 служить для передачі переміщення вигину мембрани під дією тиску в каналі В запірно-розпилювального пристрою на кнопку електричного вимикача ЗО Настроювання значення тиску спрацьовування здійснюється за допомогою гайки 31, що потім фіксуються контргайкою 32 Модуль працює в такий спосіб В автоматичному режимі після надходження сигналу від поже 59527 10 жного сповіщувача на приймально-контрольний прилад (не показаний), останній подає електричний сигнал на пристрій примусового руйнування 19 ІНІЦІЮЮЧОГО пристрою 7 і руйнує його У залежності від конструкції ІНІЦІЮЮЧОГО пристрою, колба руйнується або за рахунок механічної дії пристрою 19, або за рахунок розігріву колби електричним нагрівальним елементом При цьому клапан 5 відкривається, і вогнегасний порошок під дією тиску робочого газу надходить з порожнини посудини і каналу В через ВИХІДНІ отвори 4 і 6 у порожнину С розпилювача 9 і, далі, через струменеутворювальні канали 12,13, викидається в захищувану зону Канали 12, виконані в бічній СТІНЦІ розпилювача 9, призначені для подачі і рівномірного розпилення вогнегасного речовини в захищуваному об'ємі, а канали 13, виконані в нижній частині порожнини С, головним чином призначені для формування струменів вогнегасного речовини, що мають максимальну дальність і забезпечують ефективне гасіння вогнищ пожежі в межах захищуваної площі При розкритті запірно-розпилювального пристрою і спорожнюванні посудини з порошком, тиск у порожнині модуля знижується нижче порога спрацьовування сигналізатора тиску 23 або електричного вмикача ЗО з мембраною 25, при цьому формується ВІДПОВІДНИЙ електричний сигнал про спрацьовування модуля, який подається на приймально-контрольний прилад В автономному режимі, при виникненні пожежі і підвищенні температури в захищуваному приміщенні вище температури спрацьовування ІНІЦІЮЮЧОГО пристрою, скляна колба з термочутливою рідиною руйнується, клапан 5 відкривається, і процес гасіння пожежі відбувається аналогічно вищеописаному 11 59527 12 13 59527 14 С *S -6 1 47 Фіг. З Фіг. 2 •0 Фіг. 4 Фіг. 5 59527 15 16 ЗО 29 28 ДК1 J / / / / /1 tJ / / / / LALLL 31 Фіг. 6 Комп'ютерна верстка А Крулевський 32 Фіг. 7 Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
