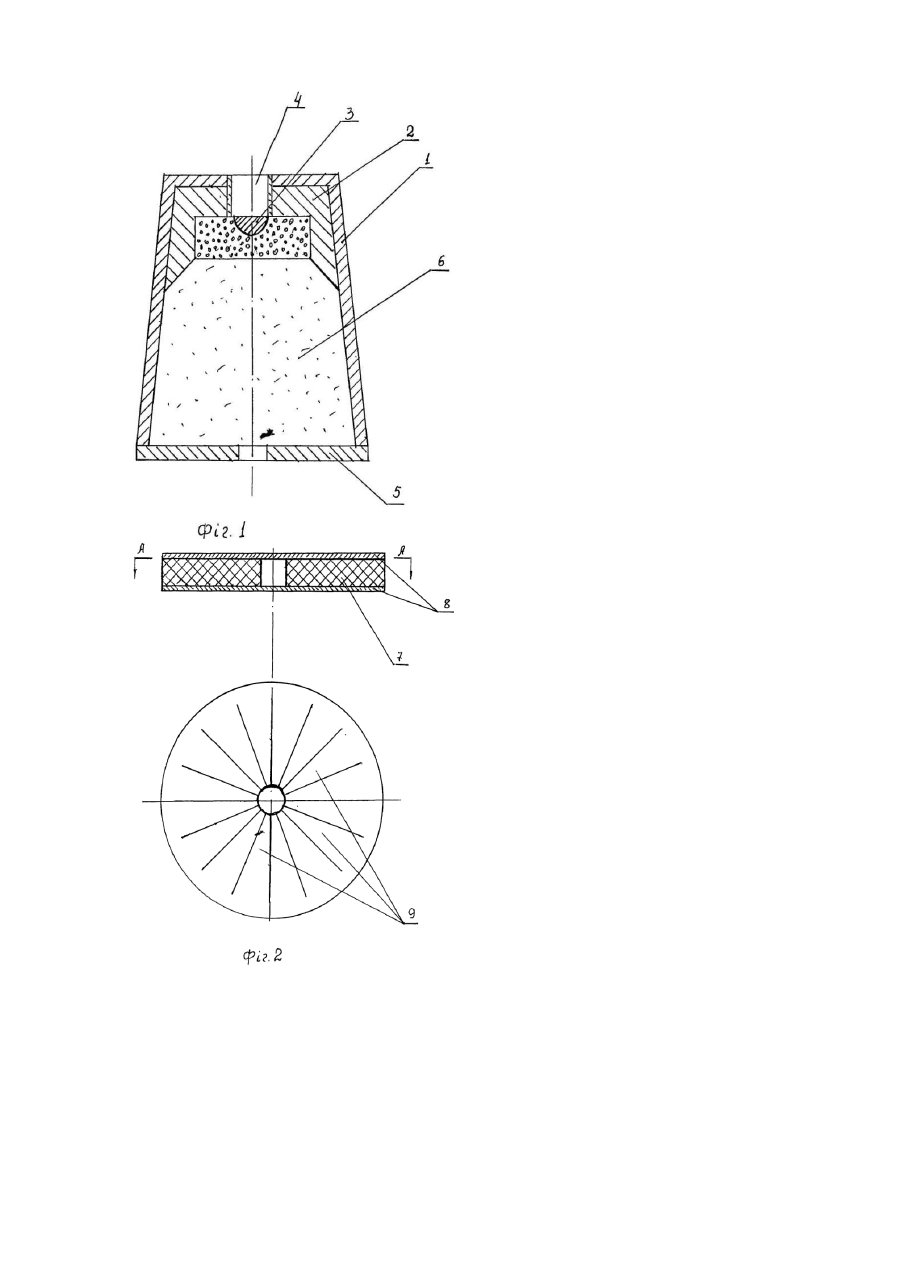

Модуль імпульсного пожежогасіння

Винахід відноситься до області пожежегасіння і може бути використаний для гасіння локальних пожеж. Відомий пристрій імпульсного пожежегасіння, що містить корпус з вогнегасним складом, наприклад, вогнегасним порошком (див., наприклад А.Г.Котов «Пожаротушение и системы безопасности», Киев, 2003г., стр.94, самосрабатывающий порошковый модуль ОСМП-2 «Буран»). Корпус модуля складається з двох щільно з'єднаних між собою сфероподібних металевих частин і призначений для розміщення в ньому вогнегасного порошку, газоутворювача і електричного активатора. При досягненні у місці загоряння температури горючої суміші температури самоспрацьовування модуля усередині корпусу відбувається інтенсивне газовиділення, що призводить до поступового наростання тиску, руйнування нижньої частини корпусу, яка по суті є мембраною. В результаті відбувається довільне викидання вогнегасного складу в зону горіння. При цьому час спрацьовування модуля досягає 2сек. Основними недоліками модуля є неможливість формування направленого струменя газопорошкової суміші, висока інерційність спрацьовування модуля, неможливість використання його для гасіння місця загоряння в напрямах, відмінних від його вертикального положення мембраною вниз. Задачею винаходу є створення модуля імпульсного пожежегасіння, в якому за рахунок зміни конструкції мембрани забезпечується формування направленого струменя газопорошкової суміші в будь-якому необхідному напрямку а також підвищується швидкодія спрацьовування модуля. Поставлена задача досягається в модулі імпульсного пожежегасіння, що містить корпус, виконаний у вигляді заповненої вогнегасним порошком труби, мембрану, розміщену в отворі корпусу, через який здійснюється подача вогнегасного складу до місця горіння, газоутворювач і електроактиватор, розміщені з протилежної від мембрани сторони корпусу у внутрішній його порожнині, за рахунок того, що мембрана виконана багатошаровою, причому внутрішній її шар виконаний з щільного еластичного матеріалу, наприклад картону, і розрізаний на сектори таким чином, що по периметру мембрани сектори не відокремлені один від одного і утворюють суцільну кромку шириною, необхідною для кріплення мембрани до корпусу, а в геометричному центрі внутрішнього шару мембрани виконаний отвір, при цьому зовнішні шари мембрани виконані з суцільного тонкого матеріалу, що рветься, наприклад металевої фольги. Суть винаходу пояснюється Фігурами, де: - на фіг.1 зображений загальний вигляд модуля в перерізі; - на фіг.2 зображена конструкція мембрани корпусу модуля. Модуль імпульсного пожежегасіння містить корпус 1, виконаний у вигляді порожнистої труби, з одного боку якої розміщений газоутворювач 2 з пороховою камерою 3 і електроактиватором 4, а з протилежного боку корпусу 1 встановлені одна або декілька мембран 5, які разом з корпусом 1 і газоутворювачем 2 утворюють герметичний об'єм, заповнений вогнегасним складом 6, наприклад вогнегасним порошком. Мембрана 5 виконана багатошаровою, причому внутрішній шар 7 виконаний з міцного еластичного матеріалу, наприклад картону. Вн утрішній шар 7 розрізаний на сектори так, що зовнішня кромка є суцільною, а в геометричному центрі внутрішнього шару 7 виконаний отвір. По обидва боки внутрішнього шару 7 мембрани 5 розміщені шари 8, виконані з суцільного тонкого матеріалу, що ле гко рветься, наприклад металевої фольги. Пропонований модуль імпульсного пожежегасіння працює наступним чином. При виникненні загоряння по команді датчика автоматичної системи пожежогасіння або з пульта оператора на електроактиватор 4 подається електричний сигнал електропуску. Відбувається спалах пороху в пороховій камері 3. Гази що утворюються при згорянні пороху разом з вогнегасним порошком утворюють газопорохову суміш, яка руйнує мембрану 5 і направленим струменем подається до місця загоряння. Цим забезпечується підвищення ефективності гасіння місця загоряння. Спрямованість газопорошкової суміші забезпечується тим, що мембрана 5 при спрацьовуванні модуля повністю і рівномірно розкривається по всьому своєму периметру не перешкоджаючи формуванню газопорошкового струменя і не змінюючи його спрямованості. Це відбувається тому, що при наростанні тиску у вн утрішній порожнині корпусу 1 при спрацьовуванні модуля відбувається первинний розрив зовнішніх шарів 8 мембрани в області отвору його внутрішнього шару 7. Після цього зовнішні шари 8 легко рвуться по лініях розділення внутрішнього шару 7 на сектори (пелюстки) 9. При цьому внутрішній шар розкривається пелюстками 9 назовні, не перешкоджаючи виходу газопорошкової суміші в напрямку сформованому корпусом 1 модуля. При цьому викид газопорошкової суміші відбуватиметься аналогічно описаному способу при будь-якому розташованні модуля, навіть при вертикальному положенні мембраною вгору. Крім того, при викиді газопорошкового струменя формується ударна хвиля спалювання, яка підсилює пожежогасну дію газопорошкового струменя на місце загоряння. Інерційність спрацьовування пропонованого пристрою визначається інерційністю електричного активатора і не перевищує 10мсек., що на декілька порядків менше ніж у відомих пристроїв. Ще однією перевагою пропонованого пристрою є можливість повторного використовування корпусу 1 для комплектування модуля імпульсного пожежогасіння після заміни мембрани 5, газоутворювача 2 (порохового навішування) і електроактиватора (электроспалахувача) 4.
