Модуль газового пожежогасіння

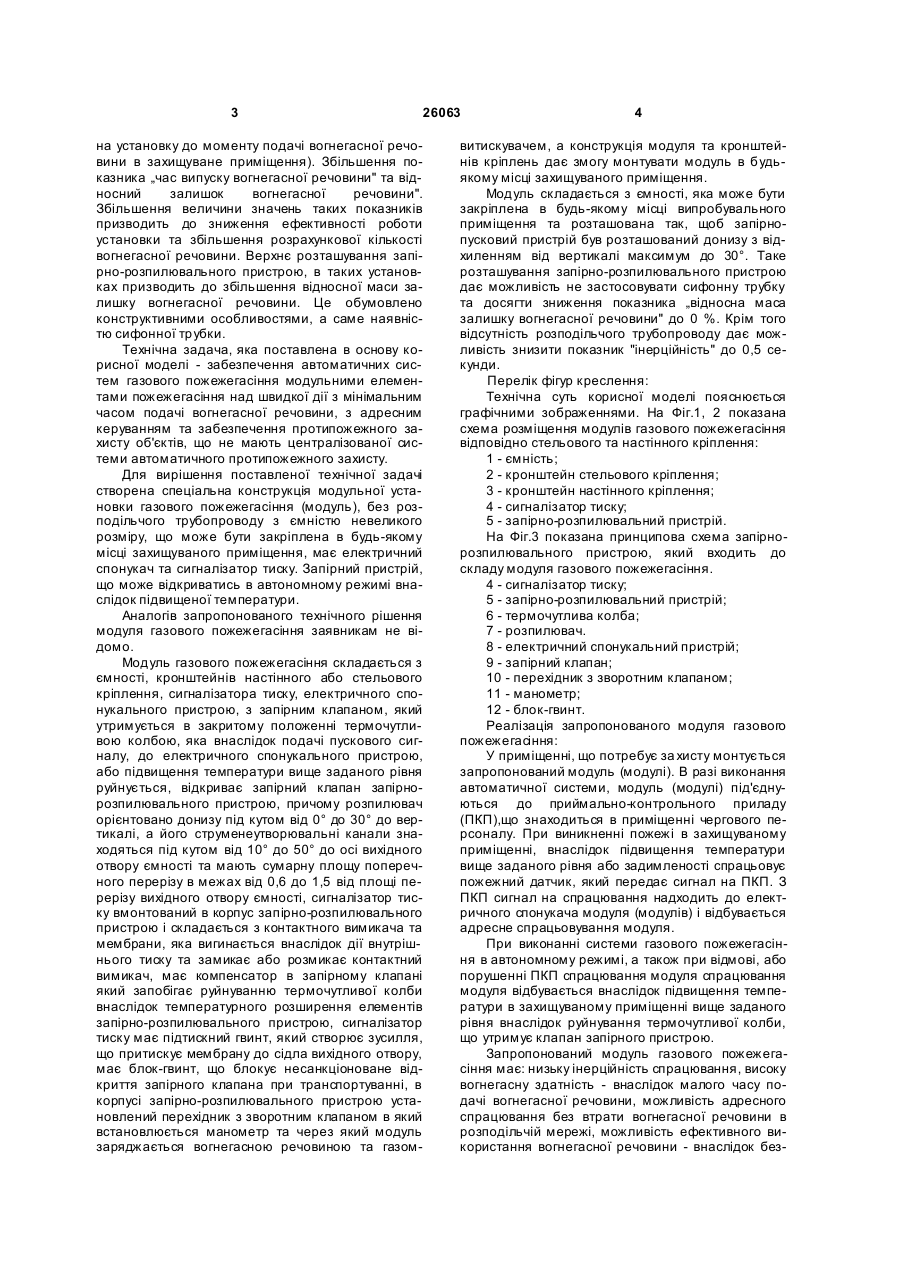

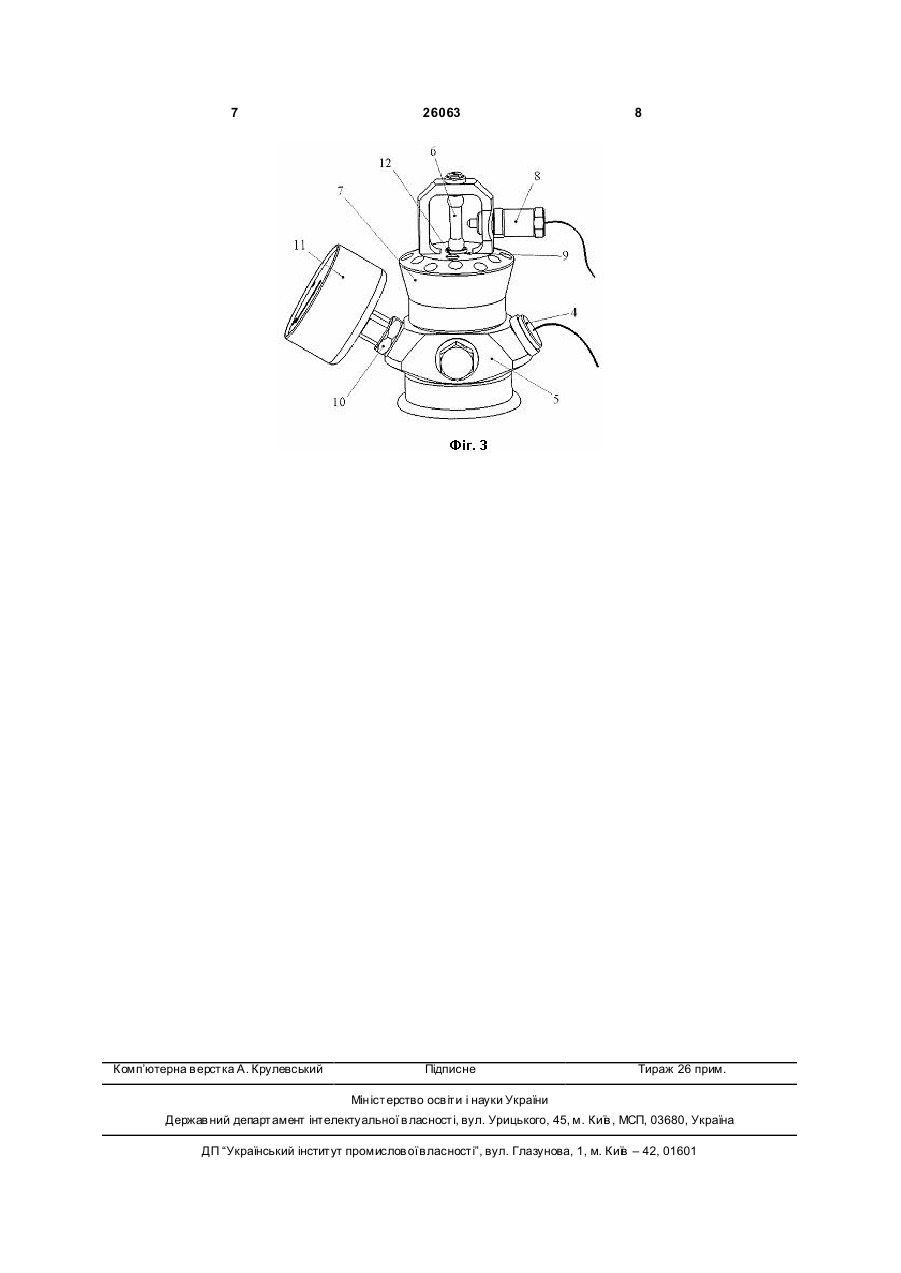

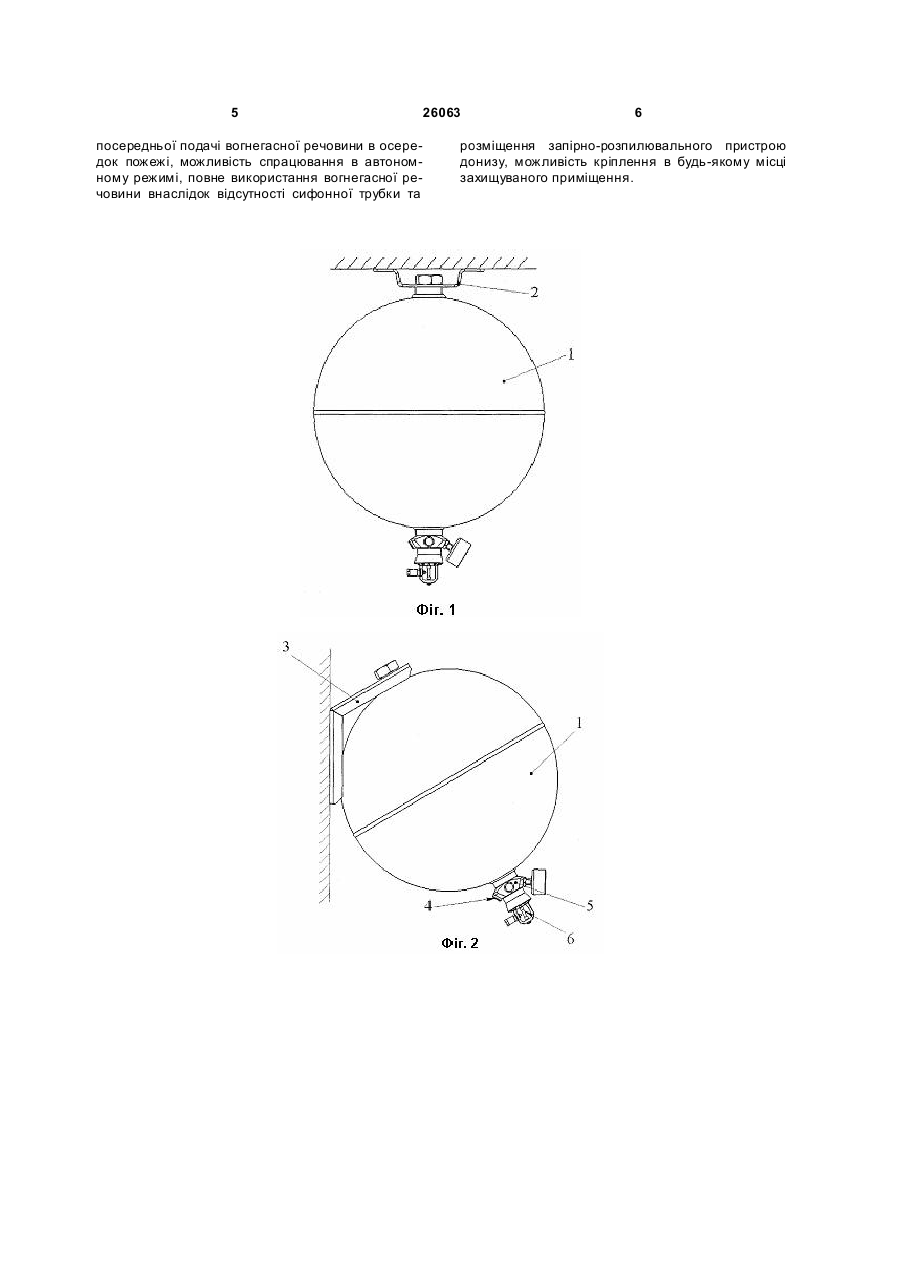

Модуль газового пожежогасіння, що складається з ємності, кронштейнів настінного або стельового кріплення, сигналізатора тиску, електричного спонукального пристрою, розпилювача в складі запірно-розпилювального пристрою з запірним клапаном, який утримується в закритому положенні термочутливою колбою, яка внаслідок подачі пускового сигналу до електричного спонукального пристрою або підвищення температури вище заданого рівня руйнується, відкриває запірний клапан запірно-розпилювального пристрою, причому розпилювач орієнтовано донизу під кутом від 0° до 30° до вертикалі, а його струменеутворювальні канали повинні знаходитися під кутом від U 2 (13) 1 3 26063 на установку до моменту подачі вогнегасної речовини в захищуване приміщення). Збільшення показника „час випуску вогнегасної речовини" та відносний залишок вогнегасної речовини". Збільшення величини значень таких показників призводить до зниження ефективності роботи установки та збільшення розрахункової кількості вогнегасної речовини. Верхнє розташування запірно-розпилювального пристрою, в таких установках призводить до збільшення відносної маси залишку вогнегасної речовини. Це обумовлено конструктивними особливостями, а саме наявністю сифонної трубки. Технічна задача, яка поставлена в основу корисної моделі - забезпечення автоматичних систем газового пожежегасіння модульними елементами пожежегасіння над швидкої дії з мінімальним часом подачі вогнегасної речовини, з адресним керуванням та забезпечення протипожежного захисту об'єктів, що не мають централізованої системи автоматичного протипожежного захисту. Для вирішення поставленої технічної задачі створена спеціальна конструкція модульної установки газового пожежегасіння (модуль), без розподільчого трубопроводу з ємністю невеликого розміру, що може бути закріплена в будь-якому місці захищуваного приміщення, має електричний спонукач та сигналізатор тиску. Запірний пристрій, що може відкриватись в автономному режимі внаслідок підвищеної температури. Аналогів запропонованого технічного рішення модуля газового пожежегасіння заявникам не відомо. Модуль газового пожежегасіння складається з ємності, кронштейнів настінного або стельового кріплення, сигналізатора тиску, електричного спонукального пристрою, з запірним клапаном, який утримується в закритому положенні термочутливою колбою, яка внаслідок подачі пускового сигналу, до електричного спонукального пристрою, або підвищення температури вище заданого рівня руйнується, відкриває запірний клапан запірнорозпилювального пристрою, причому розпилювач орієнтовано донизу під кутом від 0° до 30° до вертикалі, а його струменеутворювальні канали знаходяться під кутом від 10° до 50° до осі вихідного отвору ємності та мають сумарну площу поперечного перерізу в межах від 0,6 до 1,5 від площі перерізу вихідного отвору ємності, сигналізатор тиску вмонтований в корпус запірно-розпилювального пристрою і складається з контактного вимикача та мембрани, яка вигинається внаслідок дії внутрішнього тиску та замикає або розмикає контактний вимикач, має компенсатор в запірному клапані який запобігає руйнуванню термочутливої колби внаслідок температурного розширення елементів запірно-розпилювального пристрою, сигналізатор тиску має підтискний гвинт, який створює зусилля, що притискує мембрану до сідла вихідного отвору, має блок-гвинт, що блокує несанкціоноване відкриття запірного клапана при транспортуванні, в корпусі запірно-розпилювального пристрою установлений перехідник з зворотним клапаном в який встановлюється манометр та через який модуль заряджається вогнегасною речовиною та газом 4 витискувачем, а конструкція модуля та кронштейнів кріплень дає змогу монтувати модуль в будьякому місці захищуваного приміщення. Модуль складається з ємності, яка може бути закріплена в будь-якому місці випробувального приміщення та розташована так, щоб запірнопусковий пристрій був розташований донизу з відхиленням від вертикалі максимум до 30°. Таке розташування запірно-розпилювального пристрою дає можливість не застосовувати сифонну трубку та досягти зниження показника „відносна маса залишку вогнегасної речовини" до 0 %. Крім того відсутність розподільчого трубопроводу дає можливість знизити показник "інерційність" до 0,5 секунди. Перелік фігур креслення: Технічна суть корисної моделі пояснюється графічними зображеннями. На Фіг.1, 2 показана схема розміщення модулів газового пожежегасіння відповідно стельового та настінного кріплення: 1 - ємність; 2 - кронштейн стельового кріплення; 3 - кронштейн настінного кріплення; 4 - сигналізатор тиску; 5 - запірно-розпилювальний пристрій. На Фіг.3 показана принципова схема запірнорозпилювального пристрою, який входить до складу модуля газового пожежегасіння. 4 - сигналізатор тиску; 5 - запірно-розпилювальний пристрій; 6 - термочутлива колба; 7 - розпилювач. 8 - електричний спонукальний пристрій; 9 - запірний клапан; 10 - перехідник з зворотним клапаном; 11 - манометр; 12 - блок-гвинт. Реалізація запропонованого модуля газового пожежегасіння: У приміщенні, що потребує за хисту монтується запропонований модуль (модулі). В разі виконання автоматичної системи, модуль (модулі) під'єднуються до приймально-контрольного приладу (ПКП),що знаходиться в приміщенні чергового персоналу. При виникненні пожежі в захищуваному приміщенні, внаслідок підвищення температури вище заданого рівня або задимленості спрацьовує пожежний датчик, який передає сигнал на ПКП. З ПКП сигнал на спрацювання надходить до електричного спонукача модуля (модулів) і відбувається адресне спрацьовування модуля. При виконанні системи газового пожежегасіння в автономному режимі, а також при відмові, або порушенні ПКП спрацювання модуля спрацювання модуля відбувається внаслідок підвищення температури в захищуваному приміщенні вище заданого рівня внаслідок руйнування термочутливої колби, що утримує клапан запірного пристрою. Запропонований модуль газового пожежегасіння має: низьку інерційність спрацювання, високу вогнегасну здатність - внаслідок малого часу подачі вогнегасної речовини, можливість адресного спрацювання без втрати вогнегасної речовини в розподільчій мережі, можливість ефективного використання вогнегасної речовини - внаслідок без 5 посередньої подачі вогнегасної речовини в осередок пожежі, можливість спрацювання в автономному режимі, повне використання вогнегасної речовини внаслідок відсутності сифонної трубки та 26063 6 розміщення запірно-розпилювального пристрою донизу, можливість кріплення в будь-якому місці захищуваного приміщення. 7 Комп’ютерна в ерстка А. Крулевський 26063 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
