Багатоствольна артилерійська установка імпульсного пожежогасіння

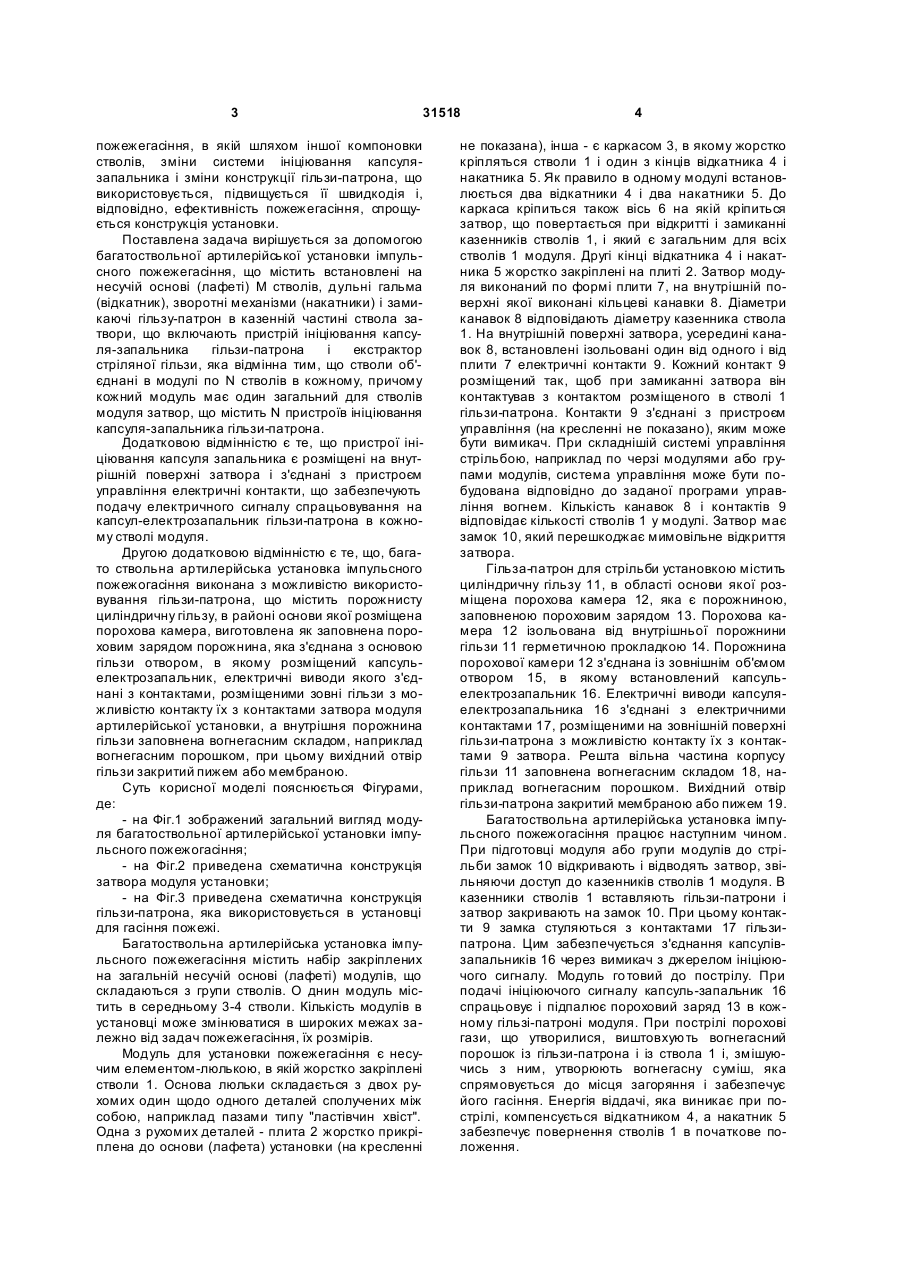

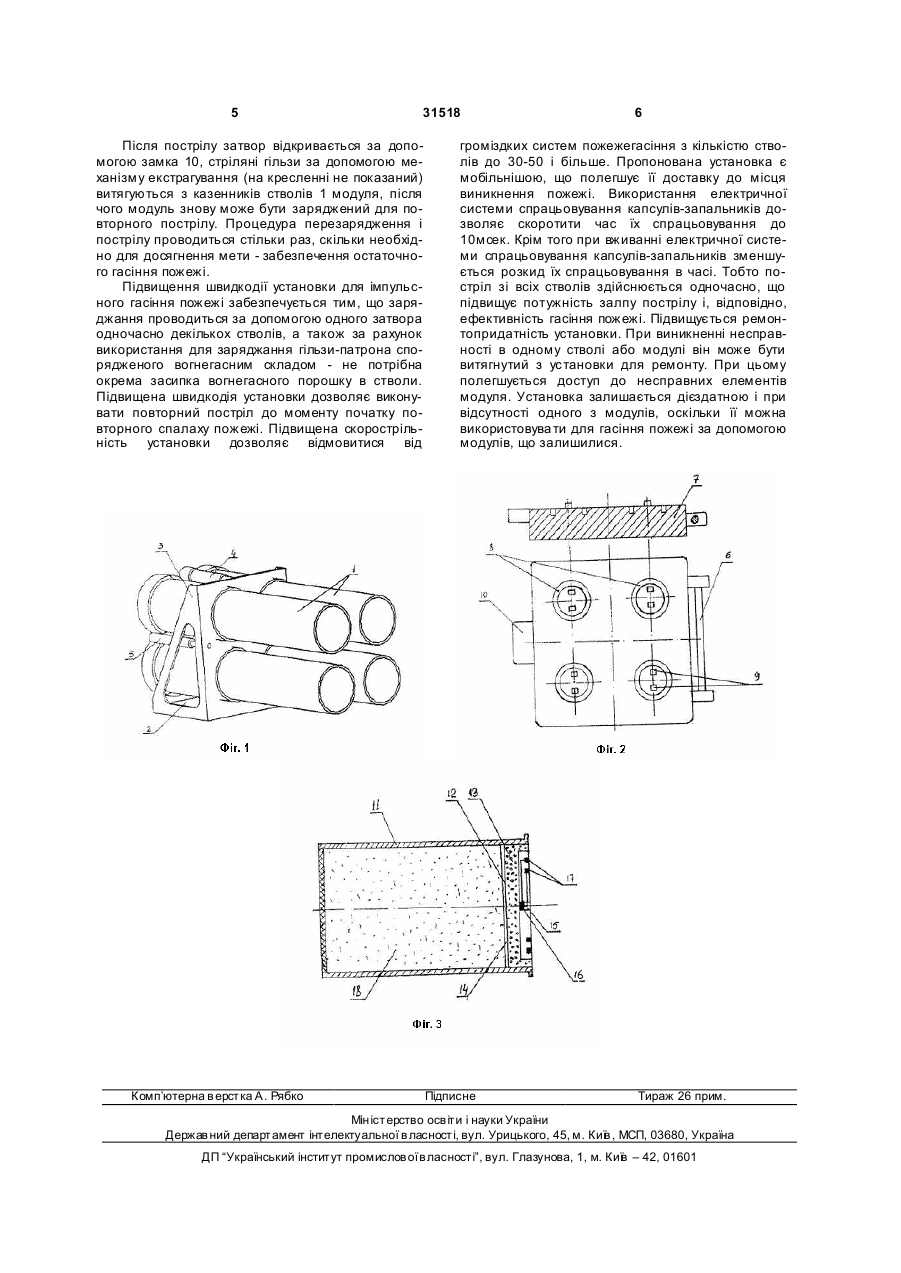

1. Багатоствольна артилерійська установка імпульсного пожежогасіння, що містить М стволів, встановлених на несучій основі (лафеті), дульні гальма (відкатники), зворотні механізми (накатники) і замикаючі гільзу-патрон в казенній частині ствола затвори, що включають пристрій ініціювання капсуля-запальника і екстрактор стріляної гільзи, яка відрізняється тим, що стволи об'єднані в знімні модулі по N стволів у кожному, причому кожний модуль має один загальний для стволів модуля затвор, що містить N пристроїв ініціювання капсуля-запальника гільзи-патрона. U 2 (19) 1 3 31518 пожежегасіння, в якій шляхом іншої компоновки стволів, зміни системи ініціювання капсулязапальника і зміни конструкції гільзи-патрона, що використовується, підвищується її швидкодія і, відповідно, ефективність пожежегасіння, спрощується конструкція установки. Поставлена задача вирішується за допомогою багатоствольної артилерійської установки імпульсного пожежегасіння, що містить встановлені на несучій основі (лафеті) М стволів, дульні гальма (відкатник), зворотні механізми (накатники) і замикаючі гільзу-патрон в казенній частині ствола затвори, що включають пристрій ініціювання капсуля-запальника гільзи-патрона і екстрактор стріляної гільзи, яка відмінна тим, що стволи об'єднані в модулі по N стволів в кожному, причому кожний модуль має один загальний для стволів модуля затвор, що містить N пристроїв ініціювання капсуля-запальника гільзи-патрона. Додатковою відмінністю є те, що пристрої ініціювання капсуля запальника є розміщені на внутрішній поверхні затвора і з'єднані з пристроєм управління електричні контакти, що забезпечують подачу електричного сигналу спрацьовування на капсул-електрозапальник гільзи-патрона в кожному стволі модуля. Другою додатковою відмінністю є те, що, багато ствольна артилерійська установка імпульсного пожежогасіння виконана з можливістю використовування гільзи-патрона, що містить порожнисту циліндричну гільзу, в районі основи якої розміщена порохова камера, виготовлена як заповнена пороховим зарядом порожнина, яка з'єднана з основою гільзи отвором, в якому розміщений капсульелектрозапальник, електричні виводи якого з'єднані з контактами, розміщеними зовні гільзи з можливістю контакту їх з контактами затвора модуля артилерійської установки, а внутрішня порожнина гільзи заповнена вогнегасним складом, наприклад вогнегасним порошком, при цьому вихідний отвір гільзи закритий пижем або мембраною. Суть корисної моделі пояснюється Фігурами, де: - на Фіг.1 зображений загальний вигляд модуля багатоствольної артилерійської установки імпульсного пожежогасіння; - на Фіг.2 приведена схематична конструкція затвора модуля установки; - на Фіг.3 приведена схематична конструкція гільзи-патрона, яка використовується в установці для гасіння пожежі. Багатоствольна артилерійська установка імпульсного пожежегасіння містить набір закріплених на загальній несучій основі (лафеті) модулів, що складаються з групи стволів. О днин модуль містить в середньому 3-4 стволи. Кількість модулів в установці може змінюватися в широких межах залежно від задач пожежегасіння, їх розмірів. Модуль для установки пожежегасіння є несучим елементом-люлькою, в якій жорстко закріплені стволи 1. Основа люльки складається з двох рухомих один щодо одного деталей сполучених між собою, наприклад пазами типу "ластівчин хвіст". Одна з рухомих деталей - плита 2 жорстко прикріплена до основи (лафета) установки (на кресленні 4 не показана), інша - є каркасом 3, в якому жорстко кріпляться стволи 1 і один з кінців відкатника 4 і накатника 5. Як правило в одному модулі встановлюється два відкатники 4 і два накатники 5. До каркаса кріпиться також вісь 6 на якій кріпиться затвор, що повертається при відкритті і замиканні казенників стволів 1, і який є загальним для всіх стволів 1 модуля. Другі кінці відкатника 4 і накатника 5 жорстко закріплені на плиті 2. Затвор модуля виконаний по формі плити 7, на внутрішній поверхні якої виконані кільцеві канавки 8. Діаметри канавок 8 відповідають діаметру казенника ствола 1. На внутрішній поверхні затвора, усередині канавок 8, встановлені ізольовані один від одного і від плити 7 електричні контакти 9. Кожний контакт 9 розміщений так, щоб при замиканні затвора він контактував з контактом розміщеного в стволі 1 гільзи-патрона. Контакти 9 з'єднані з пристроєм управління (на кресленні не показано), яким може бути вимикач. При складнішій системі управління стрільбою, наприклад по черзі модулями або групами модулів, система управління може бути побудована відповідно до заданої програми управління вогнем. Кількість канавок 8 і контактів 9 відповідає кількості стволів 1 у модулі. Затвор має замок 10, який перешкоджає мимовільне відкриття затвора. Гільза-патрон для стрільби установкою містить циліндричну гільзу 11, в області основи якої розміщена порохова камера 12, яка є порожниною, заповненою пороховим зарядом 13. Порохова камера 12 ізольована від внутрішньої порожнини гільзи 11 герметичною прокладкою 14. Порожнина порохової камери 12 з'єднана із зовнішнім об'ємом отвором 15, в якому встановлений капсульелектрозапальник 16. Електричні виводи капсуляелектрозапальника 16 з'єднані з електричними контактами 17, розміщеними на зовнішній поверхні гільзи-патрона з можливістю контакту їх з контактами 9 затвора. Решта вільна частина корпусу гільзи 11 заповнена вогнегасним складом 18, наприклад вогнегасним порошком. Вихідний отвір гільзи-патрона закритий мембраною або пижем 19. Багатоствольна артилерійська установка імпульсного пожежогасіння працює наступним чином. При підготовці модуля або групи модулів до стрільби замок 10 відкривають і відводять затвор, звільняючи доступ до казенників стволів 1 модуля. В казенники стволів 1 вставляють гільзи-патрони і затвор закривають на замок 10. При цьому контакти 9 замка стуляються з контактами 17 гільзипатрона. Цим забезпечується з'єднання капсулівзапальників 16 через вимикач з джерелом ініціюючого сигналу. Модуль го товий до пострілу. При подачі ініціюючого сигналу капсуль-запальник 16 спрацьовує і підпалює пороховий заряд 13 в кожному гільзі-патроні модуля. При пострілі порохові гази, що утворилися, виштовхують вогнегасний порошок із гільзи-патрона і із ствола 1 і, змішуючись з ним, утворюють вогнегасну суміш, яка спрямовується до місця загоряння і забезпечує його гасіння. Енергія віддачі, яка виникає при пострілі, компенсується відкатником 4, а накатник 5 забезпечує повернення стволів 1 в початкове положення. 5 31518 Після пострілу затвор відкривається за допомогою замка 10, стріляні гільзи за допомогою механізму екстрагування (на кресленні не показаний) витягуються з казенників стволів 1 модуля, після чого модуль знову може бути заряджений для повторного пострілу. Процедура перезарядження і пострілу проводиться стільки раз, скільки необхідно для досягнення мети - забезпечення остаточного гасіння пожежі. Підвищення швидкодії установки для імпульсного гасіння пожежі забезпечується тим, що заряджання проводиться за допомогою одного затвора одночасно декількох стволів, а також за рахунок використання для заряджання гільзи-патрона спорядженого вогнегасним складом - не потрібна окрема засипка вогнегасного порошку в стволи. Підвищена швидкодія установки дозволяє виконувати повторний постріл до моменту початку повторного спалаху пожежі. Підвищена скорострільність установки дозволяє відмовитися від Комп’ютерна в ерстка А. Рябко 6 громіздких систем пожежегасіння з кількістю стволів до 30-50 і більше. Пропонована установка є мобільнішою, що полегшує її доставку до місця виникнення пожежі. Використання електричної системи спрацьовування капсулів-запальників дозволяє скоротити час їх спрацьовування до 10мсек. Крім того при вживанні електричної системи спрацьовування капсулів-запальників зменшується розкид їх спрацьовування в часі. Тобто постріл зі всіх стволів здійснюється одночасно, що підвищує потужність залпу пострілу і, відповідно, ефективність гасіння пожежі. Підвищується ремонтопридатність установки. При виникненні несправності в одному стволі або модулі він може бути витягнутий з установки для ремонту. При цьому полегшується доступ до несправних елементів модуля. Установка залишається дієздатною і при відсутності одного з модулів, оскільки її можна використовува ти для гасіння пожежі за допомогою модулів, що залишилися. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
