Спосіб визначення моменту закінчення процесу плазмохімічного травлення
Номер патенту: 31519
Опубліковано: 10.04.2008
Формула / Реферат
Спосіб визначення моменту закінчення процесу плазмохімічного травлення, який включає розміщення підкладок у вакуумній камері, напуск робочого газу в процесі травлення, запалювання розряду, введення в зону розряду електричного зонда, відкачку продуктів реакції в процесі травлення, реєстрацію аналогового зондового сигналу, який відрізняється тим, що зареєстрований сигнал перетворюють в частотний, за зміною якого визначають момент закінчення процесу плазмохімічного травлення.
Текст

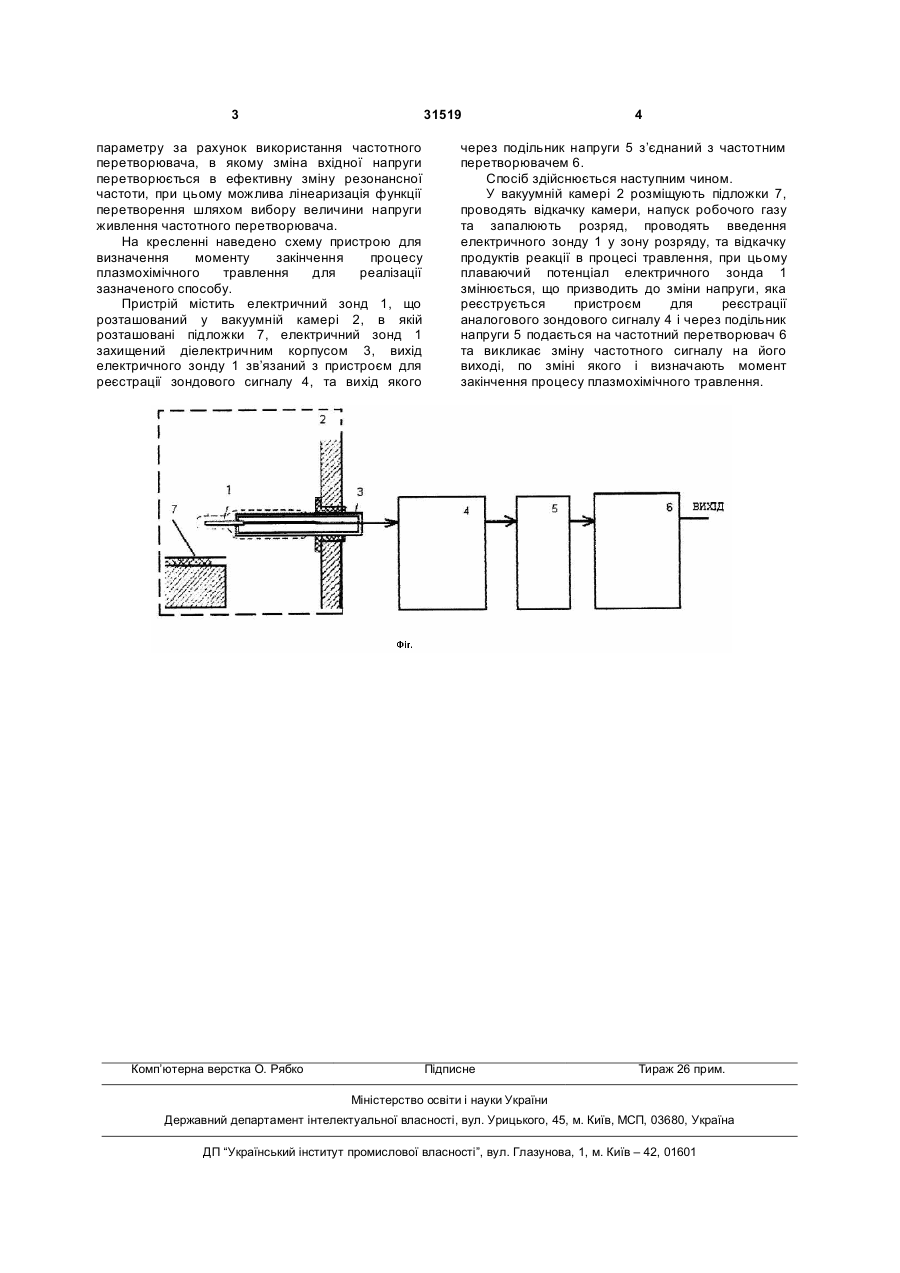

Спосіб визначення моменту закінчення процесу плазмохімічного травлення, який включає 3 31519 параметру за рахунок використання частотного перетворювача, в якому зміна вхідної напруги перетворюється в ефективну зміну резонансної частоти, при цьому можлива лінеаризація функції перетворення шляхом вибору величини напруги живлення частотного перетворювача. На кресленні наведено схему пристрою для визначення моменту закінчення процесу плазмохімічного травлення для реалізації зазначеного способу. Пристрій містить електричний зонд 1, що розташований у вакуумній камері 2, в якій розташовані підложки 7, електричний зонд 1 захищений діелектричним корпусом 3, вихід електричного зонду 1 зв’язаний з пристроєм для реєстрації зондового сигналу 4, та вихід якого Комп’ютерна верстка О. Рябко 4 через подільник напруги 5 з’єднаний з частотним перетворювачем 6. Спосіб здійснюється наступним чином. У вакуумній камері 2 розміщують підложки 7, проводять відкачку камери, напуск робочого газу та запалюють розряд, проводять введення електричного зонду 1 у зону розряду, та відкачку продуктів реакції в процесі травлення, при цьому плаваючий потенціал електричного зонда 1 змінюється, що призводить до зміни напруги, яка реєструється пристроєм для реєстрації аналогового зондового сигналу 4 і через подільник напруги 5 подається на частотний перетворювач 6 та викликає зміну частотного сигналу на його виході, по зміні якого і визначають момент закінчення процесу плазмохімічного травлення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of finishing plasmochemical etching process
Автори англійськоюKravchenko Yurii Stepanovych, Dudnyk Dmytro Petrovych
Назва патенту російськоюСпособ определения момента окончания процесса плазмохимического травления
Автори російськоюКравченко Юрий Степанович, Дудник Дмитрий Петрович
МПК / Мітки
МПК: H01L 21/302
Мітки: закінчення, процесу, спосіб, визначення, плазмохімічного, моменту, травлення
