Замок застібки-блискавки

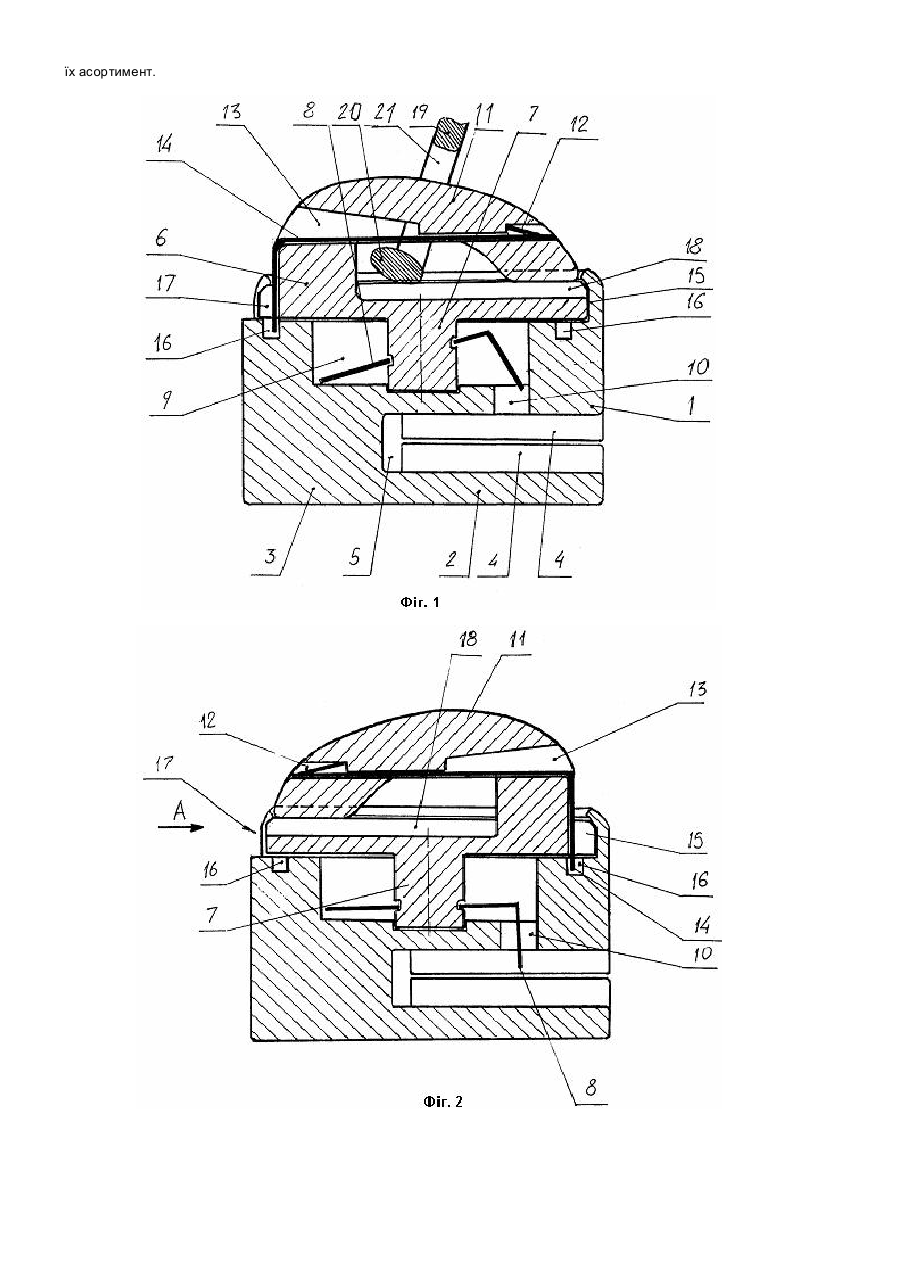

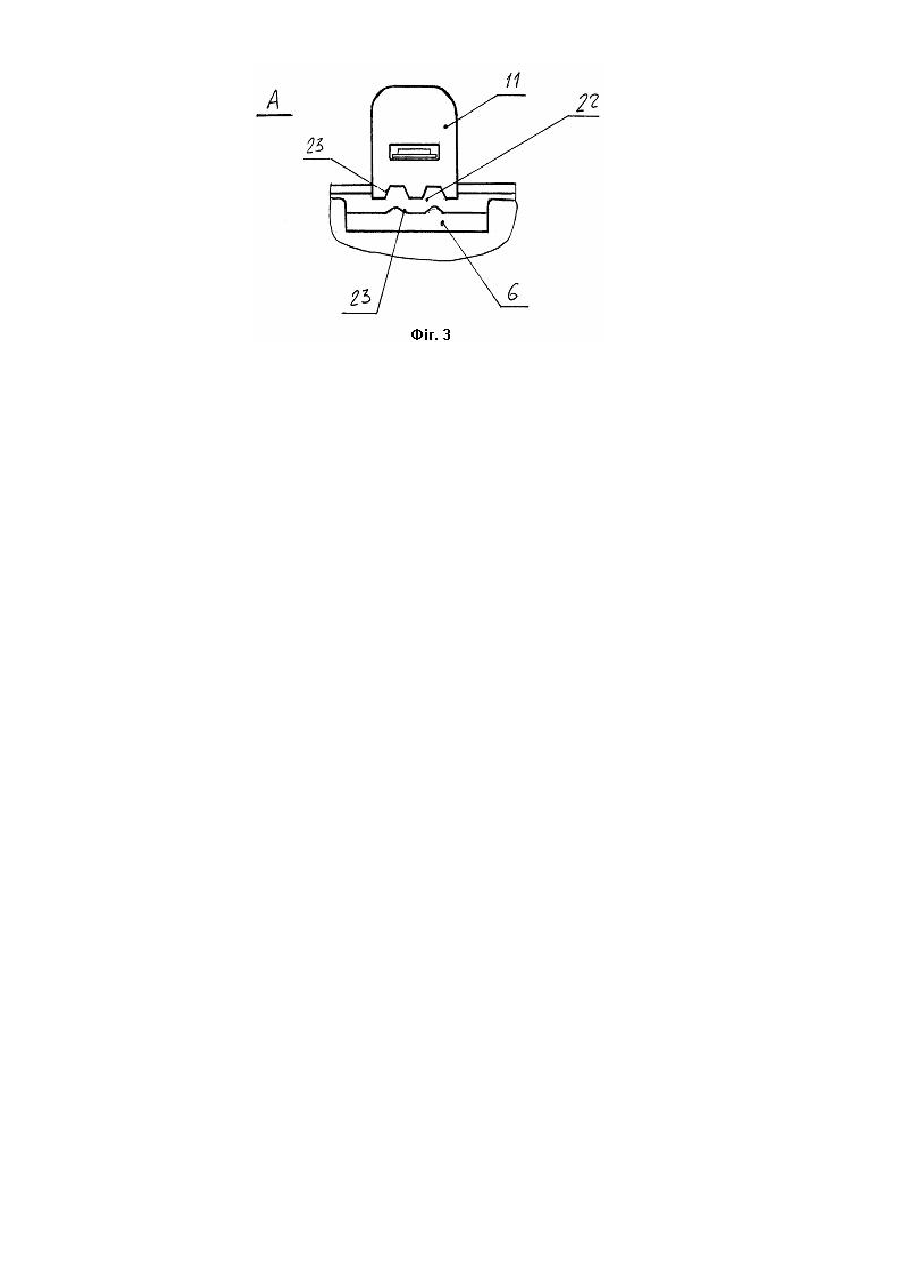

Корисна модель відноситься до замків застібок-блискавок, і може бути використана у виробах легкої промисловості. Відомий замок застібки-блискавки [патент США №2166581, МПК А44В 19/26, 18.07.1939 р.], що містить верхню з отвором і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка та бортики обох плит утворюють Y-подібну порожнину, для переміщення елементів з'єднання застібки-блискавки, пружина та перехідна ланка з зубом, отвором та пазом для ключа-ручки, які встановлені в верхній плиті, і кінематично пов'язані між собою. Однак, дана конструкція замка застібки-блискавки не забезпечує достатньої надійності фіксації замка на з'єднаних елементах застібки-блискавки та не дозволяє захистити виріб, в який встановлено дану застібкублискавку з замком, від несанкціонованого розкриття. Відомий також замок застібки-блискавки [патент США №5212852, МПК А44В 19/00, 25.05.1993 р.], що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики обох плит утворюють Y-подібну порожнину для переміщення елементів з'єднання застібки-блискавки, знімну ручку з отвором, встановлену в верхній плиті перехідну ланку з пазовим кулачком, кінематично зв'язаним з фіксатором замка. Крім того, перехідна ланка кінематично зв'язана з ручкою. Однак, дана конструкція замка застібки-блискавки, не забезпечує достатньої надійності фіксації замка на з'єднаних елементах застібки-блискавки та не дозволяє захистити виріб, в який встановлено дану застібкублискавку з замком від несанкціонованого розкриття. В основу корисної моделі покладена задача створити такий замок застібки-блискавки, в якому шляхом введення нових елементів і їх зв'язків, забезпечилось би розширення функціональних можливостей та асортименту замків застібки-блискавки. Поставлена задача вирішується тим, що замок застібки-блискавки, містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики обох плит утворюють Y-подібну порожнину для переміщення елементів з'єднання застібки-блискавки, знімну ручку з отвором, встановлену в верхній плиті перехідну ланку з пазовим кулачком, кінематично зв'язаним з фіксатором замка, згідно з корисною моделлю, додатково оснащений фіксатором, Г-подібною консольною перемичкою, виконаною з пазом і вікном для встановлення і закріплення фіксатора, та зубом, розташованим в отворі знімної ручки, при цьому верхня плита виконана з радіальним пазом, двома діаметрально протилежними отворами і вікном, перехідна ланка встановлена в радіальний паз і виконана з пазом для фіксації знімної ручки через вікно верхньої плити, а фіксатор встановлений з можливістю взаємодії з діаметрально протилежними отворами та кінематично зв'язаний з зубом. Доцільно, щоб знімна ручка була виконана по формі кривої, що описує зовнішній бік паза перехідної ланки та Г-подібної консольної перемички. Виконання конструкції замка таким чином, що Г-подібна консольна перемичка, виконана з пазом і вікном для встановлення і закріплення фіксатора, виконання верхньої плити з радіальним пазом, двома діаметрально протилежними отворами і вікном, та встановлення перехідної ланки в радіальний паз і виконання її з пазом для фіксації знімної ручки з отвором через вікно верхньої плити, встановлення фіксатора з можливістю взаємодії з діаметрально протилежними отворами та кінематично зв'язаний з знімною ручкою, за допомогою зуба, забезпечує подвійну фіксацію замка: на з'єднаних елементах застібки та на перехідній ланці, що дає додатковий захист від несанкціонованого розкриття застібки-блискавки іншою людиною, що в свою чергу, розширює функціональні можливості та асортимент замків застібки-блискавки. Корисна модель пояснюється кресленнями, де: на Фіг.1 - загальний вид замка застібки-блискавки умовно показаний без ручки; на Фіг.2 - загальний вид замка застібки-блискавки з ручкою; на Фіг.3 - вид форми кривої знімної ручки, що описує зовнішній бік паза перехідної ланки та Г-подібної консольної перемички. Конструкція замка застібки-блискавки (Фіг.1), містить верхню 1 і нижню 2 плити, з'єднані між собою перемичкою 3, які мають бортики 4, причому перемичка 3 і бортики 4 обох плит утворюють Y-подібну порожнину 5 для переміщення елементів з'єднання застібки-блискавки, в верхній плиті 1 встановлена перехідна ланка 6 з пазовим кулачком 7, який кінематично зв'язаний з фіксатором замка 8, що встановлений у порожнині 9 верхньої плити 1, та має можливість вільно переміщатися у вікні 10 верхньої плити 1 і в одному із крайніх положень попадати в Y-подібну порожнину 5. Г-подібна консольна перемичка 11, виконана з пазом 12 і вікном 13 для встановлення і закріплення фіксатора 14, при цьому верхня плита 1 виконана з радіальним пазом 15, двома діаметрально протилежними отворами 16 і вікном 17, перехідна ланка 6 встановлена в радіальний паз 15 і виконана з пазом 18 для фіксації знімної ручки 19 через вікно 17 верхньої плити 1 (Фіг.2), а фіксатор 14 встановлений з можливістю взаємодії з діаметрально протилежними отворами 16 та кінематично зв'язаний з зубом 20 розташованому в отворі 21 знімної ручки 19. Замок застібки-блискавки, має знімну ручку 19 виконану по формі кривої 22 (Фіг.3), що описує зовнішній бік 23 паза перехідної ланки 6 та Г-подібної консольної перемички 11. Конструкція замка застібки-блискавки працює у такий спосіб. З'єднані елементи застібки-блискавки перебувають в Y-подібній порожнині 5 (Фіг.1-2), при закриванні або відкриванні застібки-блискавки замок переміщають вздовж осі деталей, що з'єднують (одягу, взуття й т.д.), за допомогою знімної ручки 19. Бортики 4 приводять у зачеплення з'єднані елементи застібки-блискавки при закриванні, і виводять із зачеплення за допомогою перемички 3. Для розблокування замка необхідно через вікно 17 верхньої плити 1 в паз 18 вставити знімну ручку 19, повернути її на певний кут, за рахунок кінематичного зв'язку зубу 20 і фіксатора 14, останній вийде з одного з двох діаметрально протилежних отворів 16, і тим самим розблокує перехідну ланку 6 відносно верхньої плити 1. Після чого, за допомогою знімної ручки 19 повертають перехідну ланку 6 на певний кут, для повороту пазового кулачка 7, за допомогою якого фіксатор замка 8 займе крайнє положення в порожнині 9, і переміститися з Y-подібної порожнини 5. Тим самим відбудеться розблокування замка на з'єднаних елементах. Для фіксації замка всі перераховані дії робляться у зворотному порядку. Замок застібки-блискавки (Фіг.3), працює таким же чином, однак при установці знімну ручку 19, яка виконана по формі кривої 22, розташовують таким чином, щоб крива співпала з зовнішнім боком 23 паза перехідної ланки 6 та Г-подібної консольної перемички 11. Запропонована конструкція замка забезпечує надійний захист від розкриття застібки-блискавки та розширює їх асортимент.
