Спосіб очищення вод від домішок диспергованих смол і масел

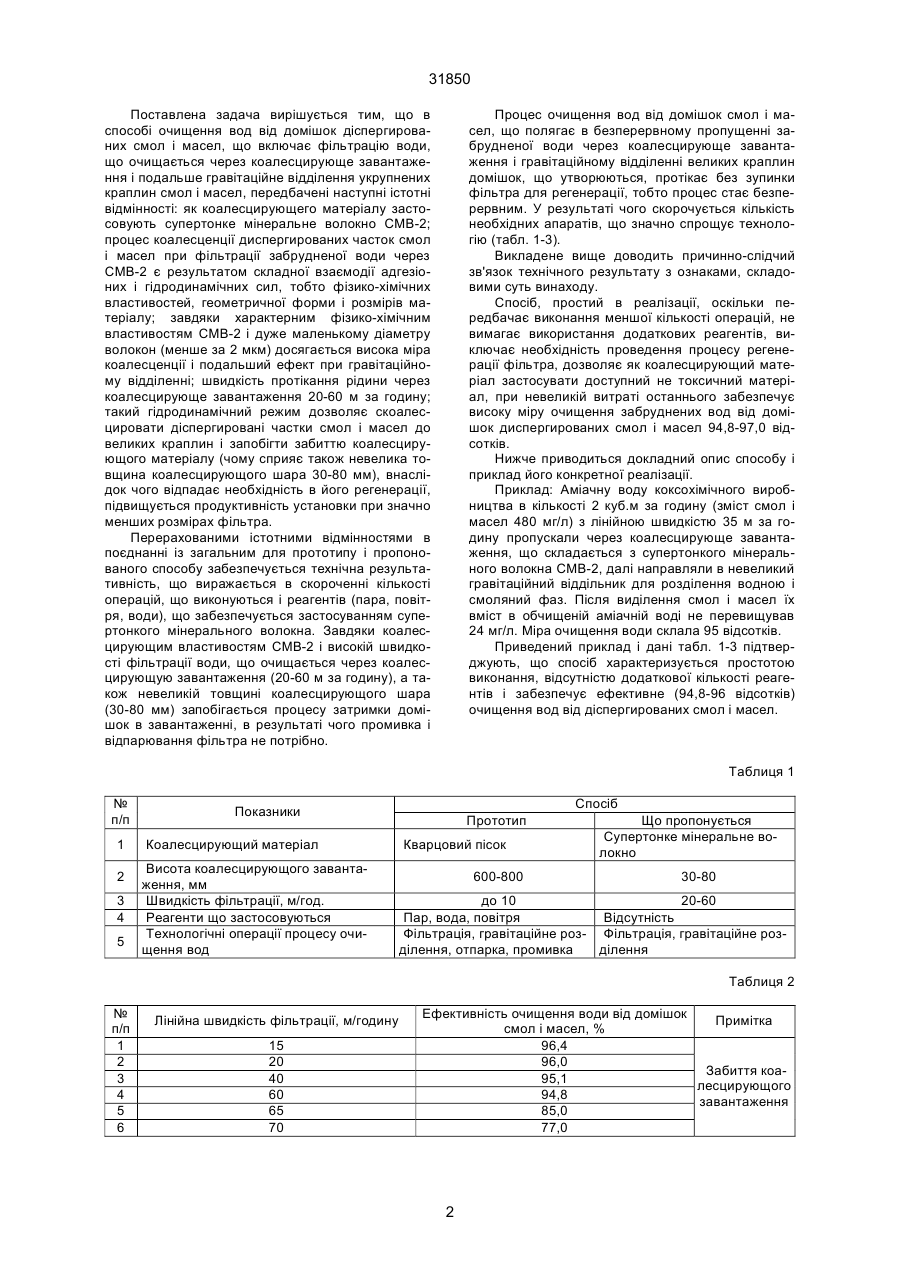

1. Спосіб очищення вод від домішок діспергированих смол і масел, що включає фільтрацію во 31850 Поставлена задача вирішується тим, що в способі очищення вод від домішок діспергированих смол і масел, що включає фільтрацію води, що очищається через коалесцирующе завантаження і подальше гравітаційне відділення укрупнених краплин смол і масел, передбачені наступні істотні відмінності: як коалесцирующего матеріалу застосовують супертонке мінеральне волокно СМВ-2; процес коалесценції диспергированих часток смол і масел при фільтрації забрудненої води через СМВ-2 є результатом складної взаємодії адгезіоних і гідродинамічних сил, тобто фізико-хімічних властивостей, геометричної форми і розмірів матеріалу; завдяки характерним фізико-хімічним властивостям СМВ-2 і дуже маленькому діаметру волокон (менше за 2 мкм) досягається висока міра коалесценції і подальший ефект при гравітаційному відділенні; швидкість протікання рідини через коалесцирующе завантаження 20-60 м за годину; такий гідродинамічний режим дозволяє скоалесцировати діспергировані частки смол і масел до великих краплин і запобігти забиттю коалесцирующого матеріалу (чому сприяє також невелика товщина коалесцирующого шара 30-80 мм), внаслідок чого відпадає необхідність в його регенерації, підвищується продуктивність установки при значно менших розмірах фільтра. Перерахованими істотними відмінностями в поєднанні із загальним для прототипу і пропонованого способу забезпечується технічна результативність, що виражається в скороченні кількості операцій, що виконуються і реагентів (пара, повітря, води), що забезпечується застосуванням супертонкого мінерального волокна. Завдяки коалесцирующим властивостям СМВ-2 і високій швидкості фільтрації води, що очищається через коалесцирующую завантаження (20-60 м за годину), а також невеликій товщині коалесцирующого шара (30-80 мм) запобігається процесу затримки домішок в завантаженні, в результаті чого промивка і відпарювання фільтра не потрібно. Процес очищення вод від домішок смол і масел, що полягає в безперервному пропущенні забрудненої води через коалесцирующе завантаження і гравітаційному відділенні великих краплин домішок, що утворюються, протікає без зупинки фільтра для регенерації, тобто процес стає безперервним. У результаті чого скорочується кількість необхідних апаратів, що значно спрощує технологію (табл. 1-3). Викладене вище доводить причинно-слідчий зв'язок технічного результату з ознаками, складовими суть винаходу. Спосіб, простий в реалізації, оскільки передбачає виконання меншої кількості операцій, не вимагає використання додаткових реагентів, виключає необхідність проведення процесу регенерації фільтра, дозволяє як коалесцирующий матеріал застосувати доступний не токсичний матеріал, при невеликій витраті останнього забезпечує високу міру очищення забруднених вод від домішок диспергированих смол і масел 94,8-97,0 відсотків. Нижче приводиться докладний опис способу і приклад його конкретної реалізації. Приклад: Аміачну воду коксохімічного виробництва в кількості 2 куб.м за годину (зміст смол і масел 480 мг/л) з лінійною швидкістю 35 м за годину пропускали через коалесцирующе завантаження, що складається з супертонкого мінерального волокна СМВ-2, далі направляли в невеликий гравітаційний віддільник для розділення водною і смоляний фаз. Після виділення смол і масел їх вміст в обчищеній аміачній воді не перевищував 24 мг/л. Міра очищення води склала 95 відсотків. Приведений приклад і дані табл. 1-3 підтверджують, що спосіб характеризується простотою виконання, відсутністю додаткової кількості реагентів і забезпечує ефективне (94,8-96 відсотків) очищення вод від діспергированих смол і масел. Таблиця 1 № п/п 1 2 3 4 5 Спосіб Показники Коалесцирующий матеріал Висота коалесцирующого завантаження, мм Швидкість фільтрації, м/год. Реагенти що застосовуються Технологічні операції процесу очищення вод Прототип Кварцовий пісок 600-800 Що пропонується Супертонке мінеральне волокно 30-80 до 10 20-60 Пар, вода, повітря Відсутність Фільтрація, гравітаційне роз- Фільтрація, гравітаційне розділення, отпарка, промивка ділення Таблиця 2 № п/п 1 2 3 4 5 6 Лінійна швидкість фільтрації, м/годину 15 20 40 60 65 70 Ефективність очищення води від домішок Примітка смол і масел, % 96,4 96,0 Забиття коа95,1 лесцирующого 94,8 завантаження 85,0 77,0 2 31850 Таблиця 3 № п/п 1 2 3 4 5 Висота коалесцирующого шару, мм Міра очищення води, % 20 30 50 80 90 84,1 95,0 96,3 97,0 97,1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
