Кільцева камера згорання газотурбінного двигуна

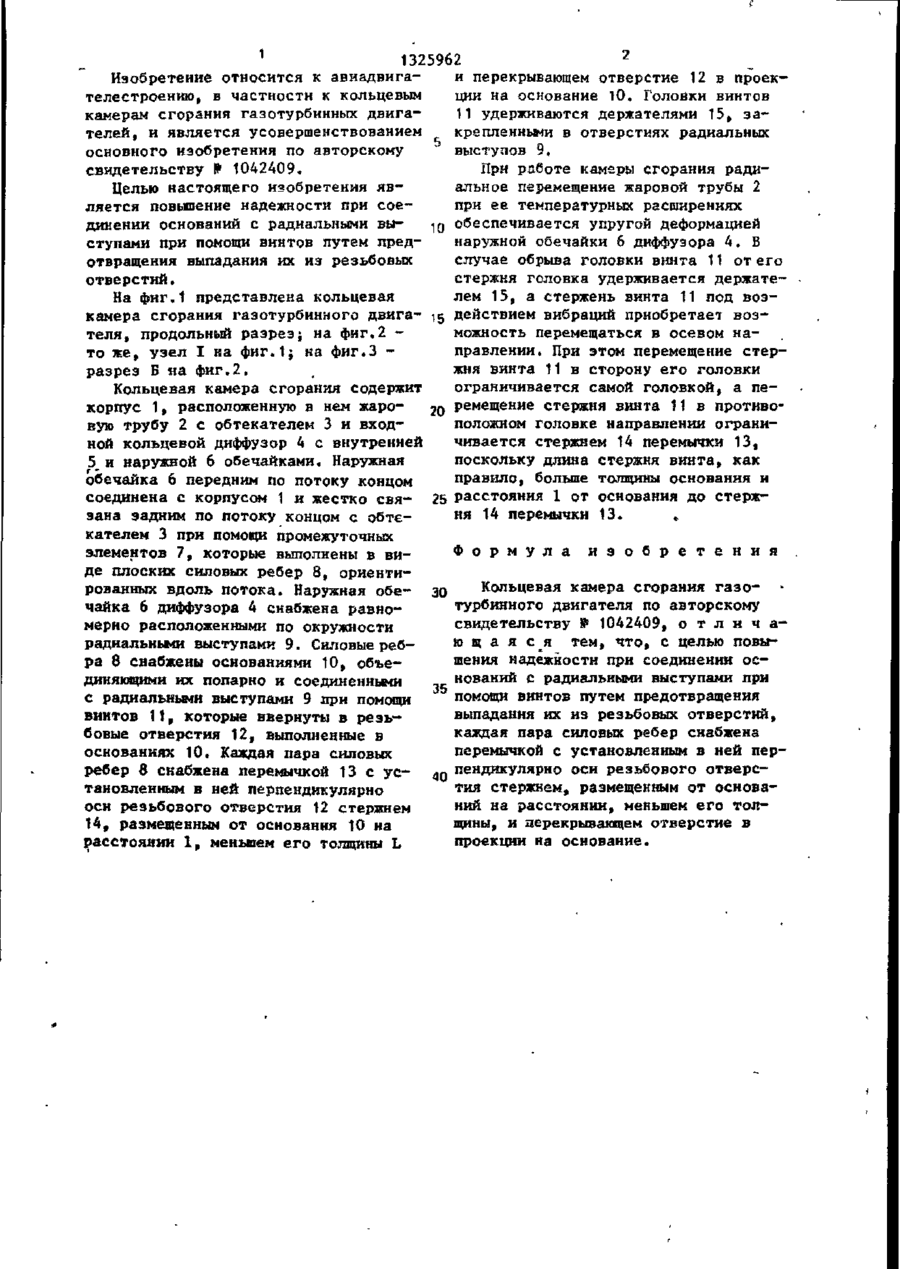

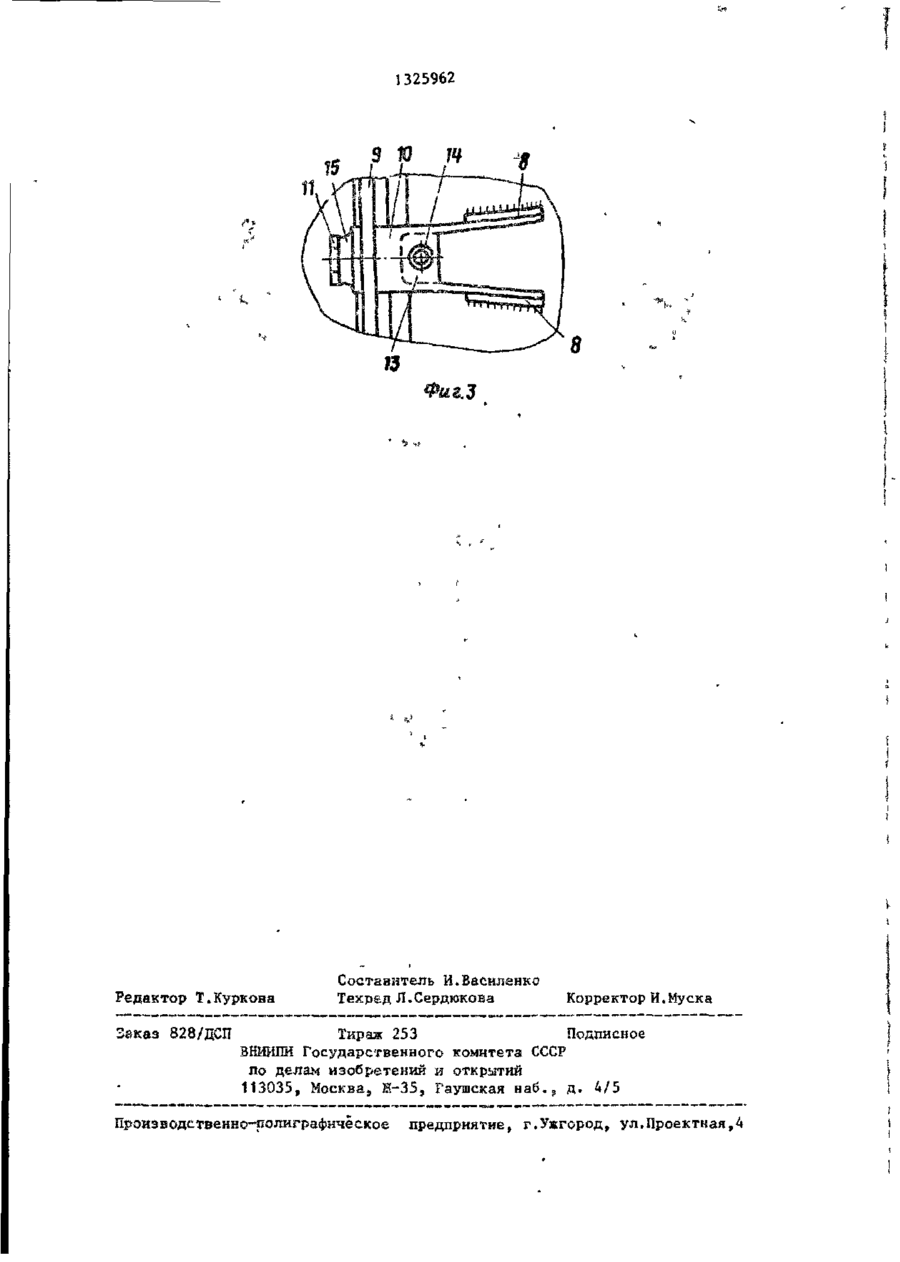

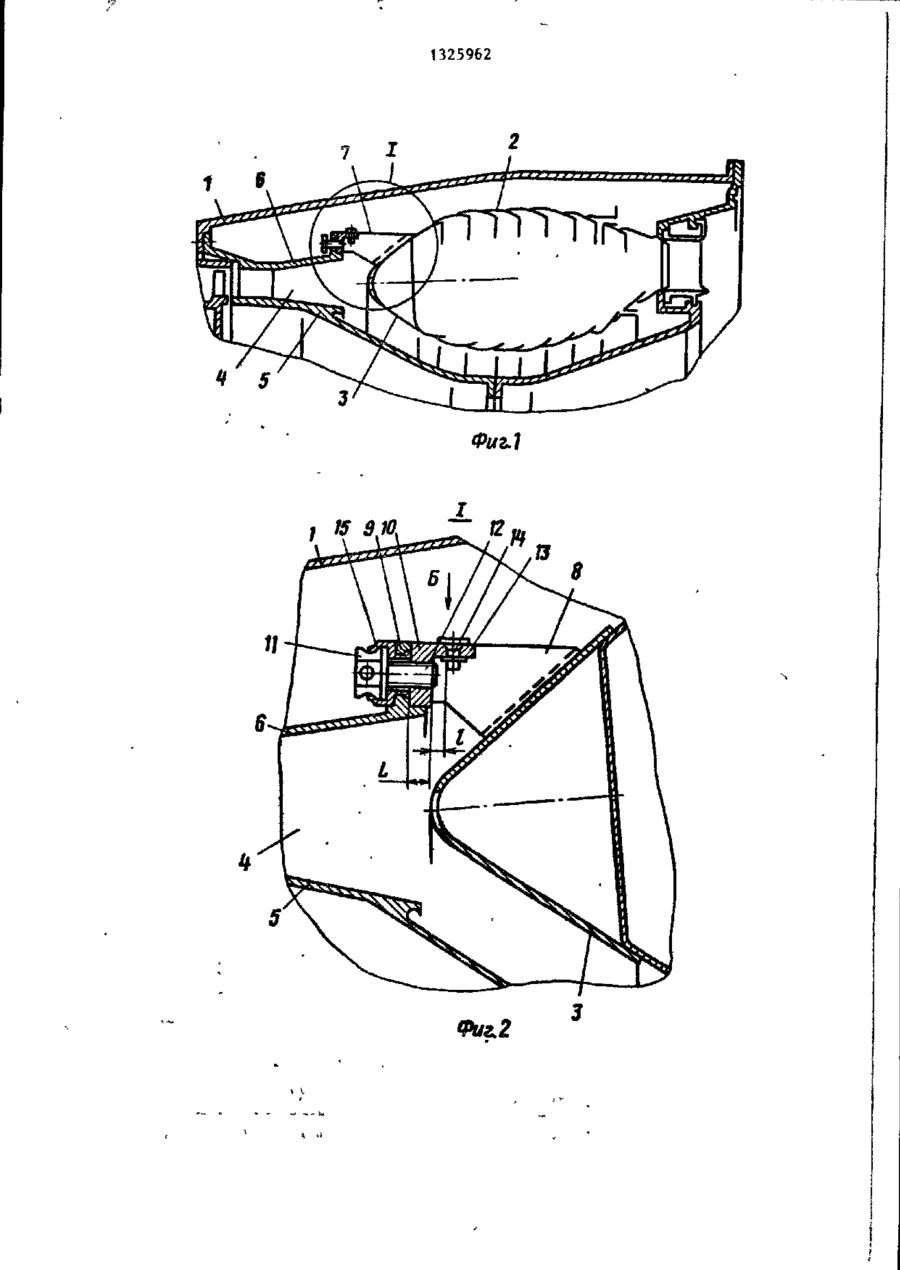

Изобретение относится к авиадвигателестроению и позволяет повысить надежность работы при соединении оснований с радиальными выступами при помощи винтов путем предотвращения выпадания их из резьбовых отверстий. Наружная обечайка 6 задним по потоку концом жестко связана с обтекателем 3 при помощи промежуточных элементов, которые выполнены в виде плоских си ловых ребер 8, ориентированных вдоль потока. Основания 10 силовых ребер 8 объединяют их попарно и соединены с радиальными выступами 9 обечайки 6 при помощи винтов 11, которые ввернуты в резьбовые отверстия 12 в основаниях 10. Стержни 14 установлены в перемычках 13 каждой пары ребер 8 перпендикулярно оси отверстия 12. От основания 10 стержни 14 размещены на расстоянии, меньшем его толщины и перекрывающем отверстие 12 в проекции на основание 10. В случае обрыва головки винта 11 от его стержня перейещение стержня винта 11 в сторону его головки ограничивается самой головкой, удерживаемой держателем, а перемещение стержня винта 11 в противоположном головке направлении стержнем 14. 3 ил. С 1 1325962 и перекрывающем отверстие 12 в проекИзобретение относится к авиадвигации на основание 10. Головки винтов телестроению, в частности к кольцевым 11 удерживаются держателями 15, закамерам сгорания газотурбинных двигакрепленными в отверстиях радиальных телей, и является усовершенствованием выступов 9, основного изобретения по авторскому свидетельству ff 1042409. При работе камеры сгорания радиальное перемещение жаровой трубы 2 Целью настоящего изобретения явпри ее температурных расширениях ляется повышение надежности при соединении оснований с радиальными вы10 обеспечивается упругой деформацией наружной обечайки 6 диффузора 4. Б ступами при помощи винтов путем предслучае обрыва головки винта 11 от его отвращения выпадания их из резьбовых стержня головка удерживается держатеотверстий. лем 15, а стержень винта 11 под возНа фиг.1 представлена кольцевая камера сгорания газотурбинного двига- 15 действием вибраций приобретает возтеля, продольный разрез; на фиг.2 можность перемещаться в осевом направлении При этом перемещение стерто же, узел I на фиг.1; на фиг.З разрез Б яа фиг.2. жня винта 11 в сторону его головки Кольцевая камера сгорания содержит ограничивается самой головкой, а пекорпус 1 f расположенную в нем жаро- 20 ремещение стержня винта 11 в противовую трубу 2 с обтекателем 3 и входположном головке направлении ограниной кольцевой диффузор 4 с внутренней чивается стержнем 14 перемычки 13, 5 и наружной 6 обечайками. Наружная _ поскольку длина стержня винта, как обечайка 6 передним по потоку концом правило, больше толщины основания и соединена с корпусом 1 и жестко свя- 25 расстояния 1 от основания до стержзана задним по потоку концом с обтеня 14 перемычки 13. , . кателем 3 при помощи промежуточных элементов 7, которые выполнены в виФ о р м у л а и з о б р е т е н и я де плоских силовых ребер 8, ориентированных вдоль потока. Наружная обеКольцевая камера сгорания газо30 чайка 6 диффузора 4 снабжена равнотурбинного двигателя по авторскому мерно расположенными по окружности свидетельству $ 1042409, о т л и ч а радиальными выступами 9. Силовые ребющаяся тем. что, с целью повыра 8 снабжены основаниями 10, объешения надежности при соединении осдиняющими их попарно и соединенными нований с радиальными выступами при с радиальными выступами 9 при помощи 35 помощи винтов путем предотвращения винтов 11, которые ввернуты в резьвыпадания их из резьбовых отверстий, бовые отверстия 12, выполненные в каждая пара силовых ребер снабжена основаниях 10. Каждая пара силовых перемычкой с установленным в ней перребер 8 снабжена перемычкой 13 с успендикулярно оси резьбового отверстановленным в ней перпендикулярно тия стержнем, размещенным от основаоси резьбового отверстия 12 стержнем ний на расстоянии, меньшем его тол14, размещенным от основания 10 на щины, и перекрывающем отверстие в расстоянии 1, меньшем его толщины L проекции на основание. 1325962 7 1 1 5 Фиг.1 ; * 9л 8 Фиг.2 1325962 Редактор Т.Куркова Звказ 828/ДСП Составитель И.Василенко Техред Л.Сердюкова Корректор И.Муска Тираж 253 Подписное ЗНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва& Ж-35, Раушская наб.г д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4
