Транспортер-сепаратор для коренебульбоплодів

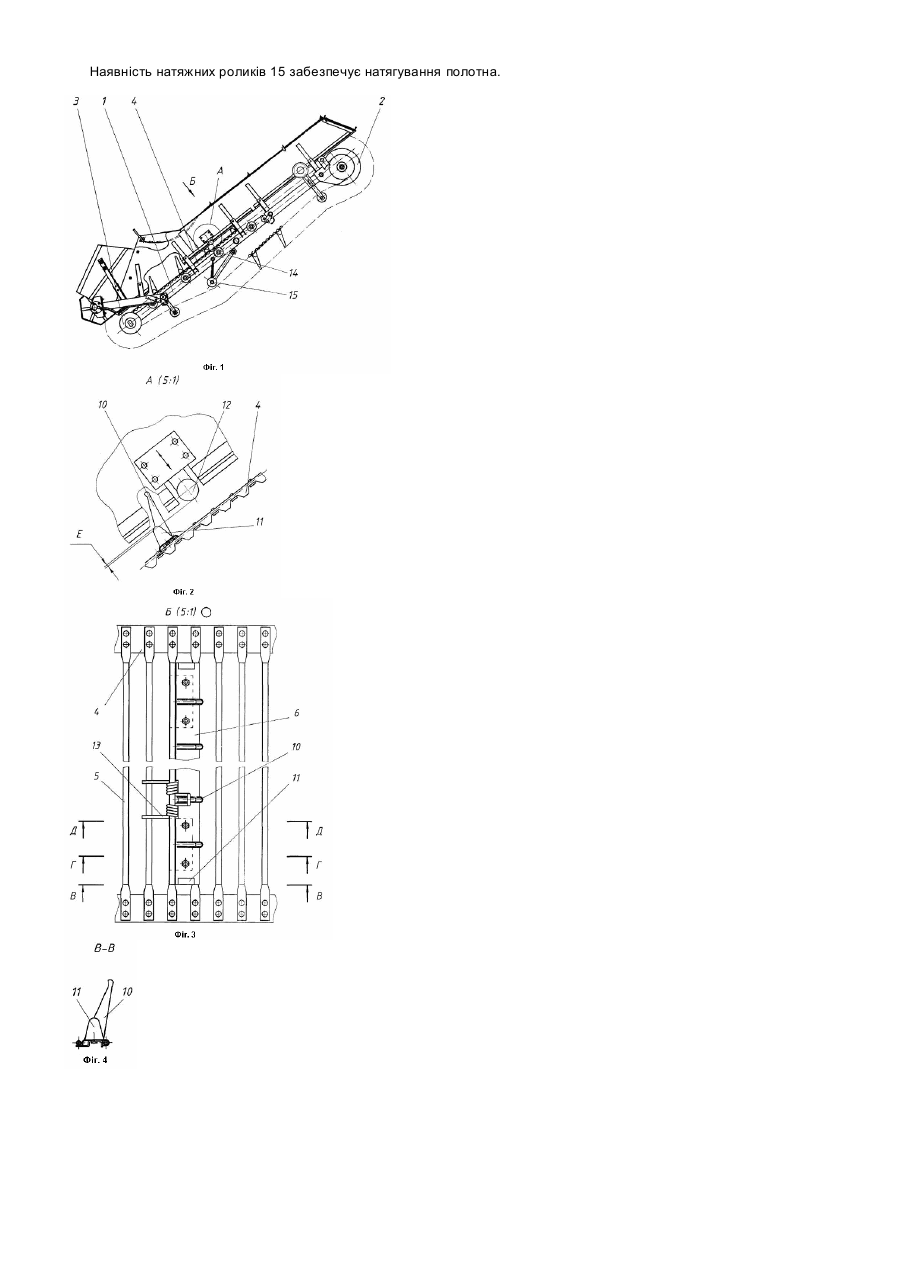

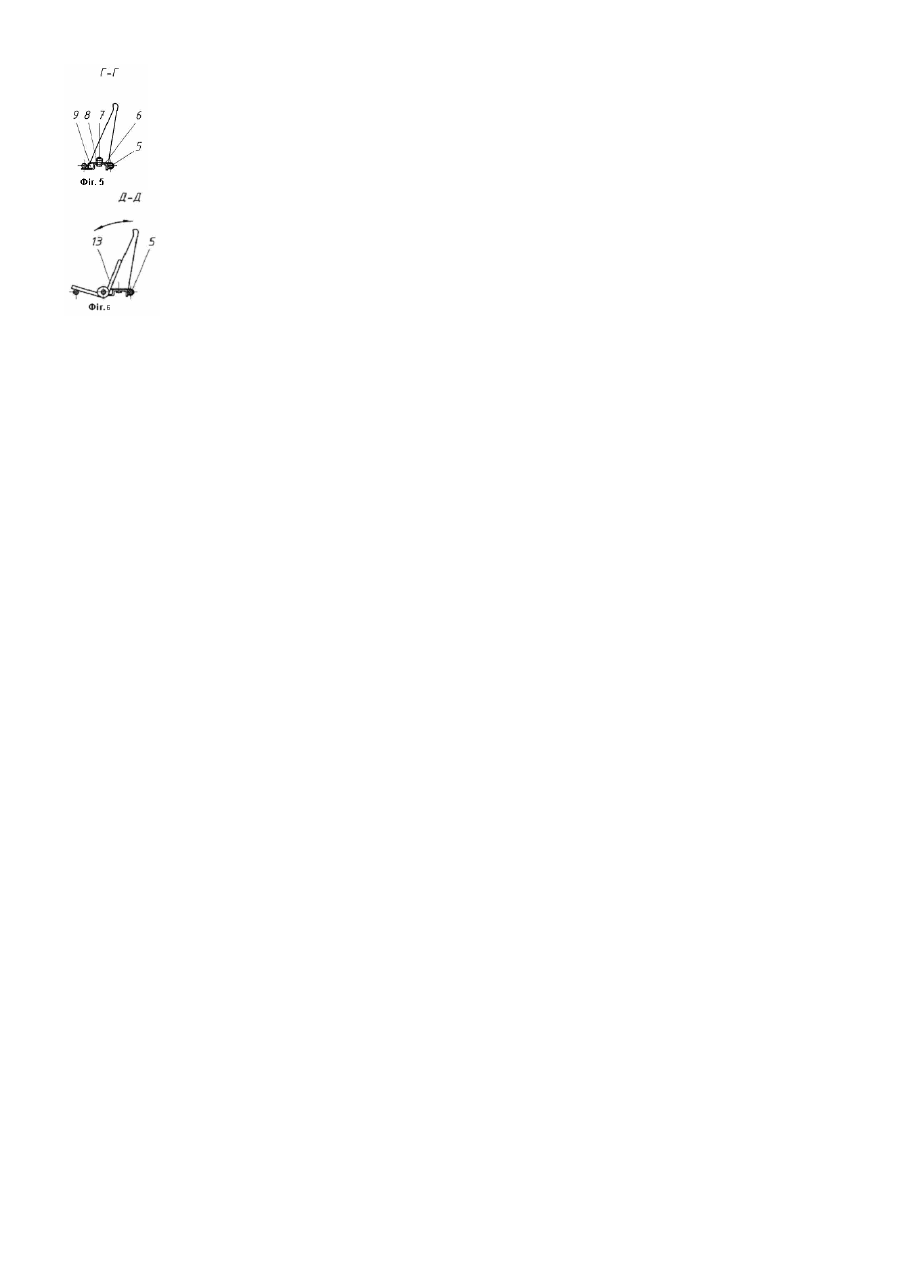

Корисна модель відноситься до галузі сільськогосподарського машинобудування і може бути застосована в коренезбиральних машинах для одночасної сепарації і транспортування коренебульбоплодів. Відомий сепаруючий скребковий транспортер коренеплодів [патент України №60929А, МПК 7 01D27/04, Бюл.№10, 2003р.], що містить раму, на якій встановлені ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками, причому по боках полотна на кронштейнах закріплені важелі, на яких встановлені пари роликів, де один з роликів контактує із зовнішньою поверхнею полотна, а інший з внутрішньою. Аналог. Недоліком такого сепаруючого скребкового транспортера є те, що для забезпечення процесу сепарації необхідно деформувати все пруткове полотно, гофровані боковини якого повинні проходити між поверхнями формоутворюючих роликів, що пов’язано із значними енерговитратами і підвищеними вібраціями на машину. Також відомий транспортно-сепаруючий пристрій [патент України на корисну модель №3120U, МПК 7 A01D27/04, Бюл. №10, 2004р], що містить раму, на якій встановлені ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками, з певним кроком краї сусідніх прутків охоплюють зовнішні скоби, до яких закріплені внутрішні пластини, причому до поверхні зовнішніх скоб приєднані кронштейни, в яких розташований вал із закріпленими у ньому скребками, а на торці вала встановлений профільний кулачок, що періодично контактує з опорним пальцем, який з можливістю осьового переміщення встановлений на рамі, причому скребки в напрямку переміщення пруткового полотна підтиснуті пружинами, а максимальний кут їх провертання обмежений упором, а також в одній площині з віссю опорного пальця під прутковим полотном встановлений опорний ролик. Прототип. Недоліком такого транспортно-сепаруючого пристрою є те, що скребки мають складну і металомістку конструкцію, а кут їх провертання і, як наслідок, інтенсивність додаткового доочищення коренеплодів є нерегульованим і розрахований на максимальний вплив на ворох. Це викликає підвищені енергозатрати на реалізацію технологічного процесу та пошкодження коренебульбоплодів. В основу корисної моделі покладена задача вдосконалення транспортера-сепаратора, в якому миттєве провертання скребка забезпечується безпосередньо навколо осі прутка, а безступінчастим переміщенням опорного елемента у напрямку перпендикулярному до площини полотна забезпечується необхідний кут миттєвого провертання скребків, і, як наслідок, потрібна інтенсивність додаткового очищення коренебульбоплодів. Поставлена задача досягається за рахунок того, що в транспортері-сепараторі для коренебульбоплодів, що містить раму, на якій встановлено ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками, згідно корисної моделі вводиться те, що з певним кроком прутки охоплюють зовнішні скоби, до яких закріплені внутрішні пластини, причому пруток скобою і пластиною охоплюється з певним зазором, що дає можливість їх обертання навколо осі прутка, до поверхні зовнішніх скоб приєднані скребки і профільний кулачок, який періодично контактує з опорним елементом, скребки у напрямку руху пруткового полотна підтиснуті пружиною, а кут їх нахилу до пруткового полотна у напрямку його руху обмежений внутрішніми пластинами, а також опорний елемент встановлено на рамі з можливістю переміщення у напрямку перпендикулярному до площини пруткового полотна і фіксації свого положення. Загальний вигляд транспортера-сепаратора для коренебульбоплодів зображено на Фіг.1, Фіг.2 - виносний елемент А на Фіг.1, Фіг.3 - вид по Б на Фіг.1, Фіг.4 - розріз В-В на Фіг.3, Фіг.5 - розріз Г-Г на Фіг.3, Фіг.6 розріз Д-Д на Фіг.3. Транспортер-сепаратор для коренебульбоплодів містить раму 1, на якій встановлено ведучий 2 і ведений 3 барабани, на яких встановлене пруткове полотно 4. З певним кроком прутки 5 охоплюють зовнішні скоби 6, до яких, за допомогою болтів 7 і гайок 8, прикріплені внутрішні пластини 9. До поверхні зовнішніх скоб приєднані скребки 10 і профільний кулачок 11. Кулачок 11 періодично контактує з опорним елементом 12, який з можливістю переміщення у напрямку перпендикулярному до площини пруткового полотна 4 і фіксації свого положення встановлено на рамі 1. Скребки 10 у напрямку руху пруткового полотна 4 підтиснуті пружиною 13, а кут їх нахилу до пруткового полотна обмежений внутрішніми пластинами 9. В одній площині з поздовжньою віссю опорного елемента 12 встановлено один з опорних роликів 14. Натягування полотна забезпечується натяжними роликами 15. В процесі роботи скребки 10, в зоні веденого барабана 3, захоплюють коренеплоди (на рисунку не зображено) і транспортують їх у напрямку вивантаження. При підході групи скребків 10 до опорного елемента 12 за умови наявності перекриття "Е" відбувається його взаємодія з поверхнею профільного кулачка 11. Це призводить до провертання зовнішньої скоби 6 зі скребками 10 навколо осі прутка 5, з одночасною деформацією пружини 13, на певний кут, який визначається величиною перекриття "Е" і положенням виходу із зачеплення опорного елемента 12 і кулачка 11. Далі, під дією сили пружини 13 скребки 10 з коренеплодами здійснюють зворотній рух до контакту задньої частини внутрішньої пластини 9 із сусіднім прутком 5 полотна 4. При цьому, коренеплоди, під дією сил інерції, викидаються вперед на прутки 5 полотна 4. Така ударна взаємодія з пружними прутками 5 призводить до очищення тіла буряків шляхом їх струшування, а також перекочуванням у зворотному напрямку до повторного ударного контакту зі скребками 10, що також сприятиме додатковому очищенню поверхні коренеплодів від налиплого ґрунту. Переміщення опорного елемента 12 в бік полотна 4 збільшує величину перекриття "Е", а отже і кут провертання скребка, що дозволяє підвищити інтенсивність сепарації коренебульбоплодів. Переміщення опорного елемента 12 від полотна 4 зменшує величину перекриття "Е", а отже і кут провертання скребка, що дозволяє зменшити інтенсивність додаткового впливу на коренебульбоплоди, аж до повного його виключення, якщо такий вплив не потрібен, наприклад при сприятливих умовах збирання. Останнє дозволить знизити енерговитрати на технологічний процес та пошкодження коренебульбоплодів. Розташування в одній площині опорного елемента 12 та опорного ролика 14 виключить можливість прогинання пруткового полотна 4 в даній зоні в момент контакту пальця з поверхнею кулачка. Наявність натяжних роликів 15 забезпечує натягування полотна.
