Транспортер-сепаратор

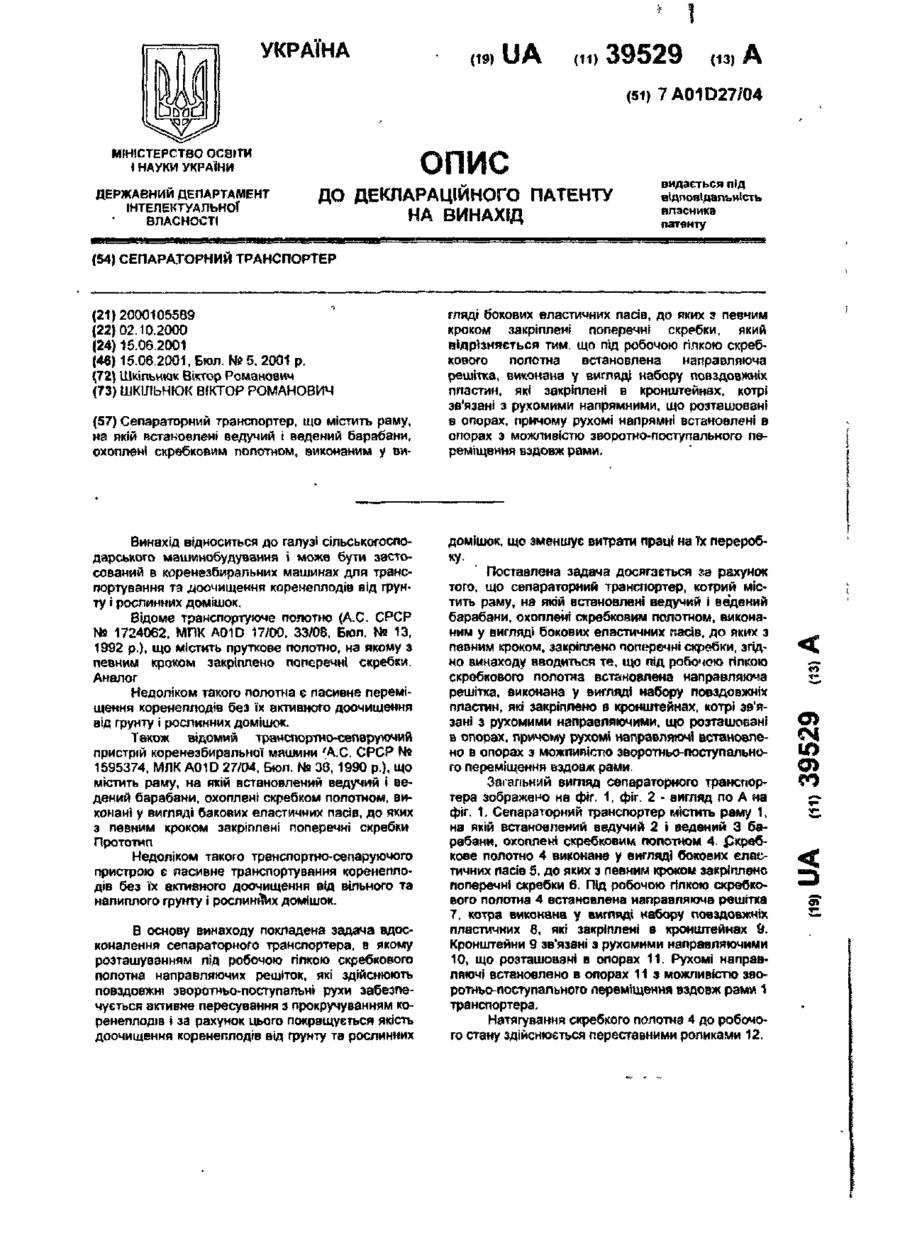

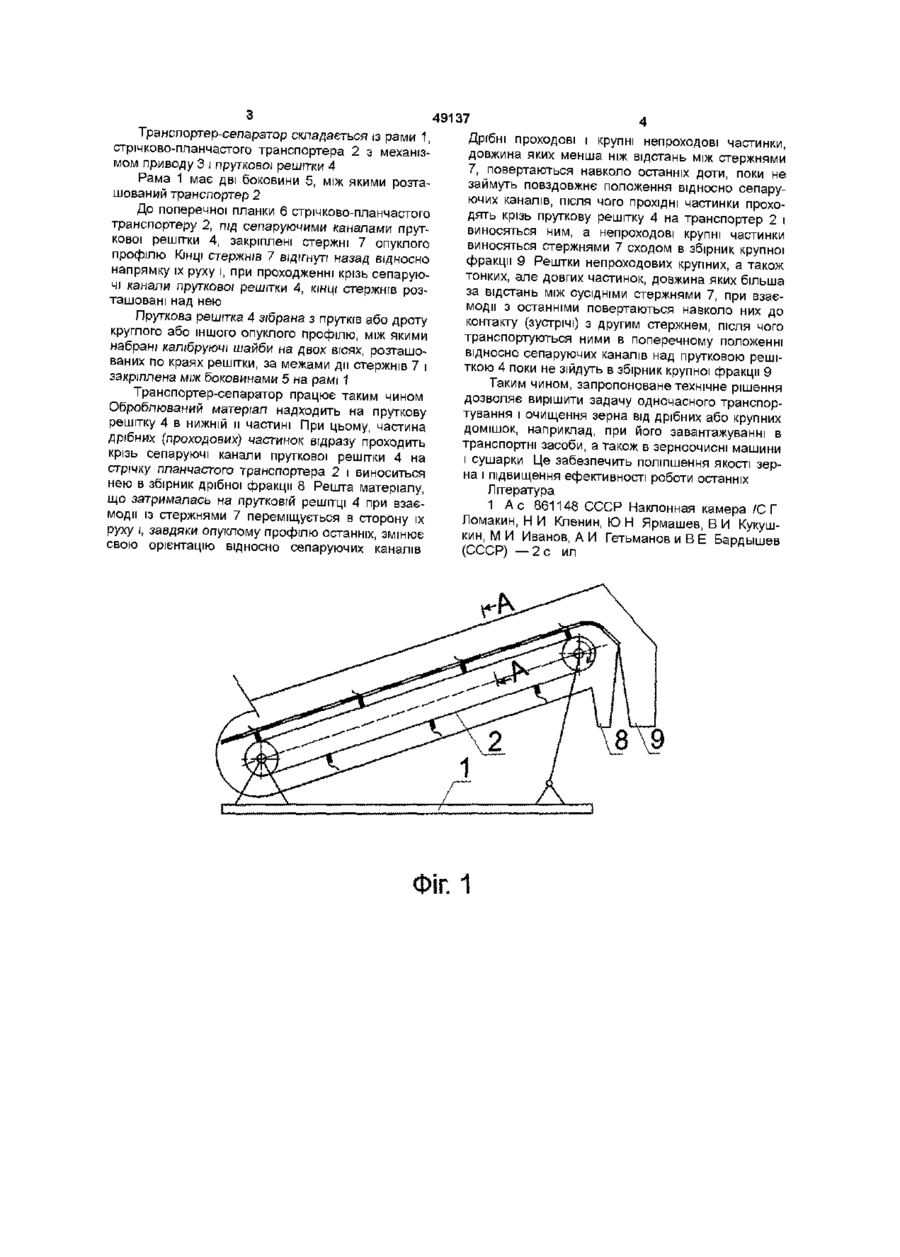

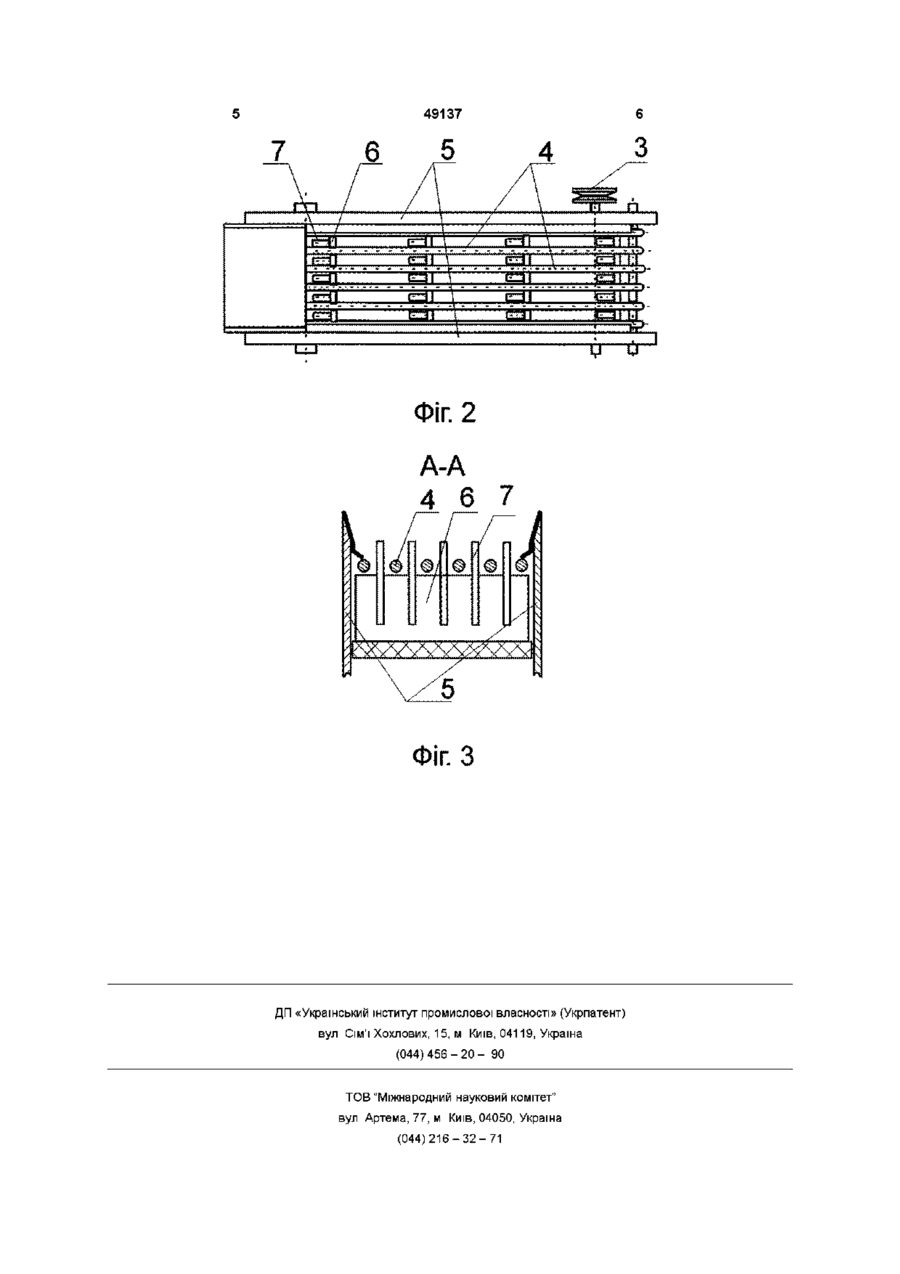

1 Транспортер-сепаратор, який включає раму, стрічково-планковий транспортер з механізмом приводу та пруткову решітку, який відрізняється тим, що до планок транспортера, між прутками решітки, закріплені стержні опуклого профілю, відстань між якими на планках більша, ніж довжина прохідних частинок оброблюваного матеріалу 2 Транспортер-сепаратор за п 1 , який відрізняється тим, що стержні відігнуті назад відносно напрямку їх руху і, при проходженні крізь сепаруючі канали пруткової решітки, їх КІНЦІ розташовані над нею Винахід відносяться до області техніки для розділення сипких матеріалів, в даному випадку для очищення та сортування зерна та продуктів його переробки, а також може бути використаний в інших областях для вказаних цілей Найбільш близьким по технічній суттєвості та досягнутому результату до запропонованого винаходу є стрічково-планчастий транспортер з прутковою решіткою в похилій камері зернозбирального комбайна [1], який транспортує і розділяє зерно і хлібну (соломисту) масу Недоліком такого транспортера-сепаратора є низька якість розділення зернової суміші внаслідок примусової поперечної орієнтації скребками всіх компонентів, що транспортуються ними відносно повздовжніх робочих каналів сепаруючої решітки Задачею запропонованого винаходу є підвищення якості сепарування зерна при його очищенні і сортуванні за рахунок покращення умов сепарації, а саме — забезпечення повздовжньої орієнтації дрібних проходових частинок відносно сепаруючих каналів і поперечної орієнтації більш крупних або більш довгих компонентів зернової суміші Вирішення поставленої задачі досягається тим, що запропонований транспортер-сепаратор, який включає раму, стрічково-планчастий транспортер з механізмом приводу та пруткову решітку, відрізняється тим, що до планок транспортера, між прутками решітки, закріплені стержні опуклого профілю і відстань між ними на планках більша, ніж довжина проходових частинок оброблюваного матеріалу Окрім цього, стержні відігнуті назад відносно напрямку їх руху і, при проходженні крізь сепаруючі канали пруткової решітки, їх КІНЦІ розташовані над нею Запропоноване технічне рішення дозволяє поліпшити умови процесу сепарування і підвищити його якість Завдяки опуклої форми стержнів і відповідної між ними відстані, більшої ніж довжина проходових частинок, при їх взаємодії на останні діє крутний момент і вони розвертаються над сепаруючою поверхнею поки не зорієнтуються вздовж сепаруючих каналів Після чого легко проходять крізь решітку Більш крупні частини, довжина яких більша за відстань між сусідніми стержнями, теж розвертаються над сепаруючою поверхнею, але до досягнення поперечного положення відносно сепаруючих каналів, в якому потім транспортуються стержнями на схід з пруткової решітки Відігнутість стержнів назад відносно до напрямку їх руху дозволяє забезпечити збереження необхідних умов для повздовжньої орієнтації проходових частинок при наявності перед стержнями крупних часток, які під тиском перших зсуваються по стержнях назад і вверх над прутковою решіткою, чим звільнюють стержні для їх безпосередньої позитивної взаємодії з проходовими частинками Суть винаходу пояснюється кресленнями На фіг 1 наведена схема транспортера-сепаратора, на фіг 2 - вид транспортера-сепаратора зверху на фіг 1, на фіг 3 - поперечний переріз транспортера з решіткою по А-А на фіг 1 1 СО 49137 Транспортер-сепаратор складається із рами 1, стрічково-планчастого транспортера 2 з механізмом приводу 3 і пруткової решітки 4 Рама 1 має дві боковини 5, між якими розташований транспортер 2 До поперечної планки 6 стрічково-планчастого транспортеру 2, під сепаруючими каналами пруткової решітки 4, закріплені стержні 7 опуклого профілю КІНЦІ стержнів 7 відігнуті назад відносно напрямку їх руху і, при проходженні крізь сепаруючі канали пруткової решітки 4, КІНЦІ стержнів розташовані над нею Пруткова решітка 4 зібрана з прутків або дроту круглого або іншого опуклого профілю, між якими набрані калібруючі шайби на двох вісях, розташованих по краях решітки, за межами дії стержнів 7 і закріплена між боковинами 5 на рамі 1 Транспортер-сепаратор працює таким чином Оброблюваний матеріал надходить на пруткову решітку 4 в нижній и частині При цьому, частина дрібних (проходових) частинок відразу проходить крізь сепаруючі канали пруткової решітки 4 на стрічку планчастого транспортера 2 і виноситься нею в збірник дрібної фракції 8 Решта матеріалу, що затрималась на прутковій решітці 4 при взаємодії із стержнями 7 переміщується в сторону їх руху і, завдяки опуклому профілю останніх, змінює свою орієнтацію відносно сепаруючих каналів 4 Дрібні проходові і крупні непроходові частинки, довжина яких менша ніж відстань між стержнями 7, ^повертаються навколо останніх доти, поки не займуть повздовжнє положення відносно сепаруючих каналів, після чого прохідні частинки проходять крізь пруткову решітку 4 на транспортер 2 і виносяться ним, а непроходові крупні частинки виносяться стержнями 7 сходом в збірник крупної фракції 9 Рештки непроходових крупних, а також тонких, але довгих частинок, довжина яких більша за відстань між сусідніми стержнями 7, при взаємодії з останніми повертаються навколо них до контакту (зустрічі) з другим стержнем, після чого транспортуються ними в поперечному положенні відносно сепаруючих каналів над прутковою решіткою 4 поки не зійдуть в збірник крупної фракції 9 Таким чином, запропоноване технічне рішення дозволяє вирішити задачу одночасного транспортування і очищення зерна від дрібних або крупних домішок, наприклад, при його завантажуванні в транспортні засоби, а також в зерноочисні машини і сушарки Це забезпечить поліпшення якості зерна і підвищення ефективності роботи останніх Література 1 А с 861148 СССР Наклонная камера /С Г Ломакин, Н И Кленин, Ю Н Ярмашев, В И Кукушкин, М И Иванов, А И Гетьманов и В Е Бардышев (СССР) — 2 с ил Фіг. 1 ai \ ЄІІІ / a i - 4 — . .язі.Ц a i £ДІ t=3i ЕЗІ ES3I F-3J ':' E: V чг. 2 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
