Піротехнічне реле двосторонньої дії

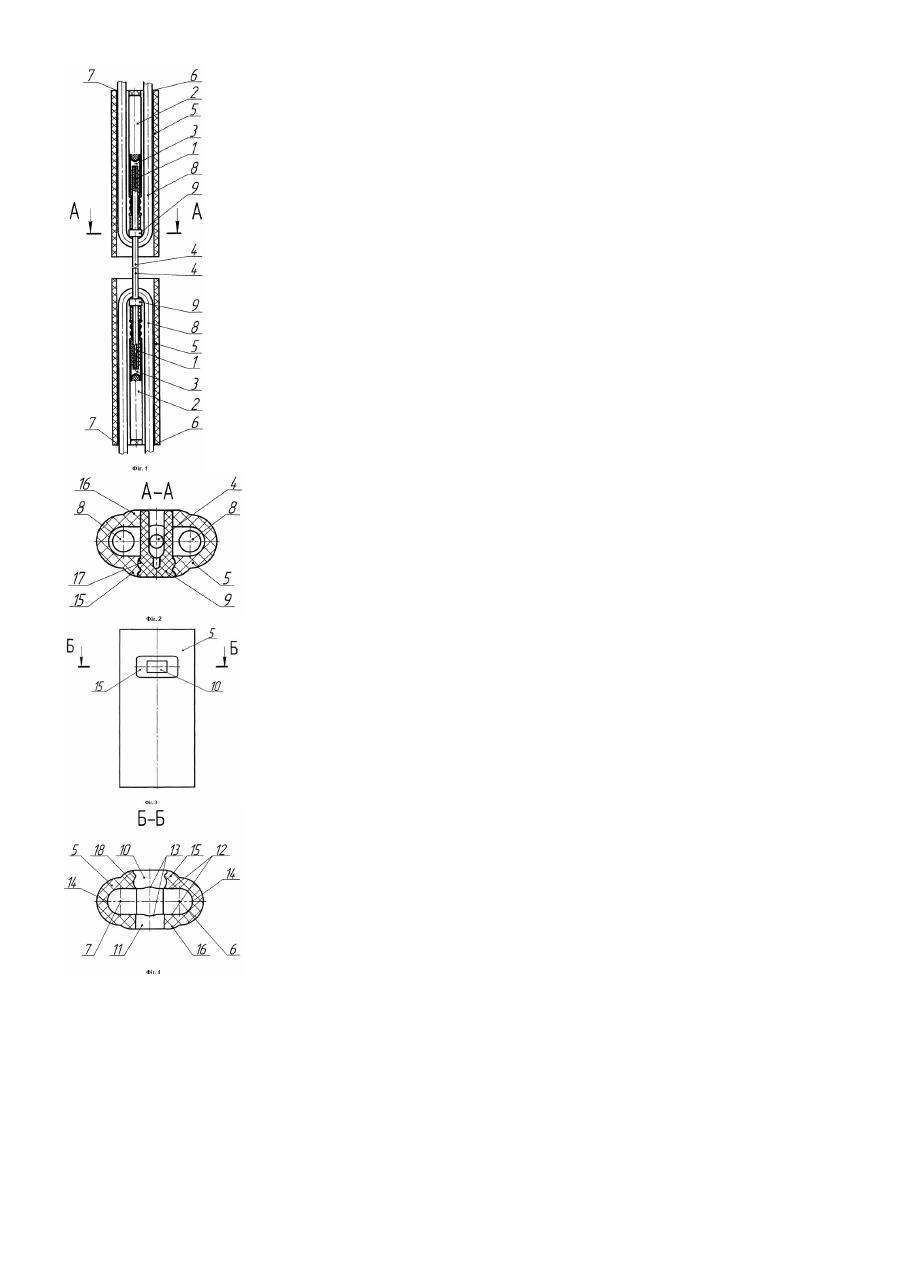

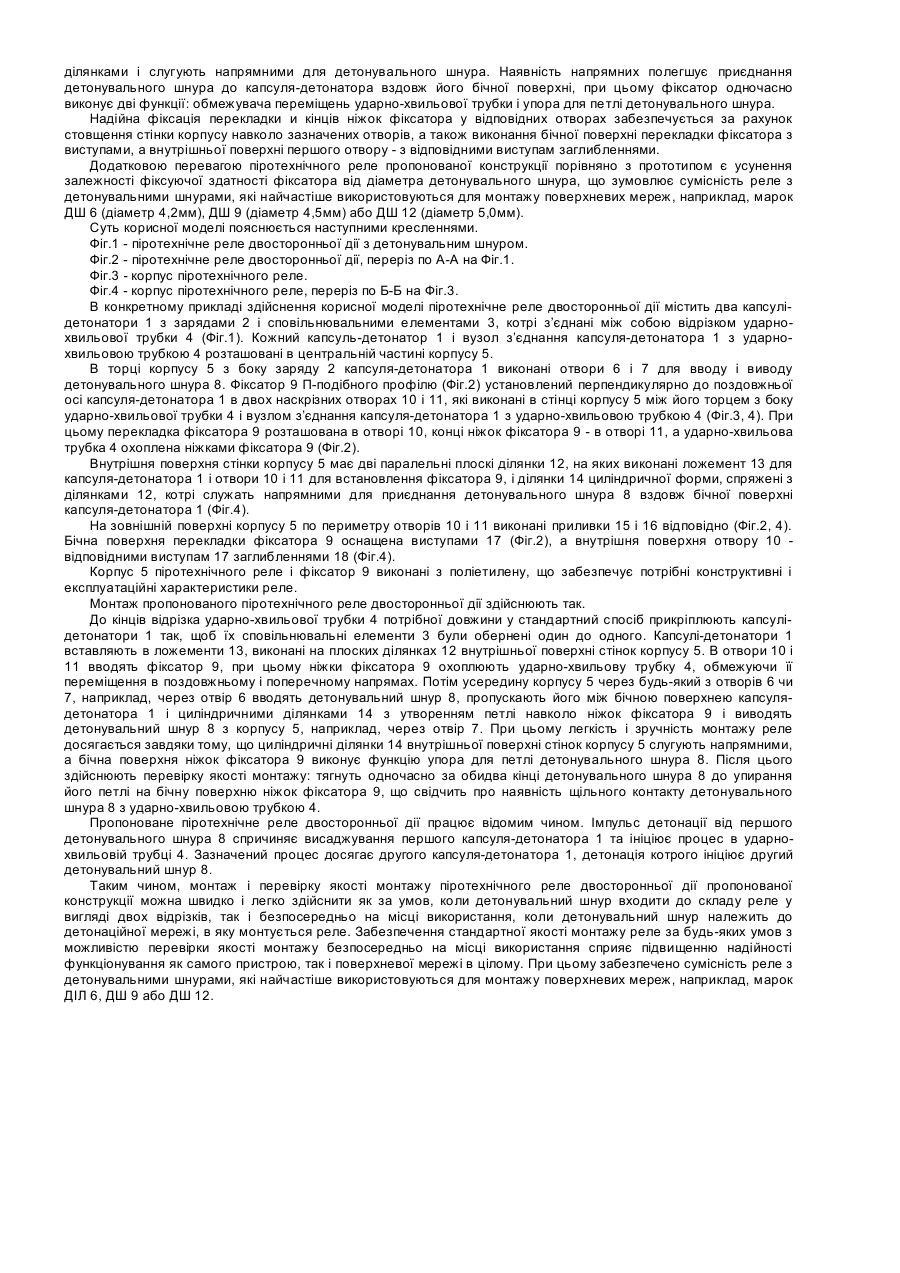

Корисна модель відноситься до засобів висаджування, призначений для ініціювання детонувальних шнурів із заданою часовою затримкою і може бути застосований під час проведення підривних робіт у гірничорудній і вугледобувній промисловості, будівництві тощо. Є відомим піротехнічне реле двосторонньої дії, яке містить два капсулі-детонатори, обернені один до одного сповільнювальними елементами і з’єднані між собою через трубчастий елемент, стінки котрого зсередини покриті шаром вибухової речовини. Кожний капсуль-детонатор і вузол його з’єднання з трубчастим елементом змонтовані в корпусі, котрий забезпечує приєднання детонувального шнура до капсуля-детонатора вздовж його бічної поверхні і до трубчастого елемента. Детонувальний шнур може входити до складу реле у вигляді двох відрізків чи належати до детонаційної мережі, в яку монтується реле [патент Російської Федерації №2124690; МПК F42B3/16; опубл.1999р.]. Недоліком піротехнічного реле відомої конструкції є недостатня надійність функціонування, зумовлена відсутністю засобів для фіксації елементів реле в корпусі, а також складністю отримання якісного з’єднання детонувального шнура з капсулем-детонатором і трубчастим елементом, якщо детонувальний шнур належить до детонаційної мережі, в яку монтується реле. Прототипом корисної моделі є піротехнічне реле двосторонньої дії, яке містить два капсулі-детонатори, обернені один до одного сповільнювальними елементами і з’єднані між собою відрізком ударно-хвильової трубки. Відрізок ударно-хвильової трубки поміщено в запобіжну недеформовану трубку, при цьому кожний його кінець жорстко закріплений в капсулі-детонаторі і утворює накладну петлю на його зовнішній поверхні. Капсульдетонатор і вузол з’єднання капсуля-детонатора з ударно-хвильовою трубкою розміщені в корпусі, який оснащено ложементом для капсуля-детонатора, отворами для вводу і виводу детонаційного шнура, які виконані в торці корпусу з боку заряду капсуля-детонатора, і кришкою, котра розділена на дві частини з можливістю розкривання і закріплення в протилежних напрямах. Функцію фіксаторів петель ударно-хвильової трубки і детонувального шнура виконують два приливки на внутрішній поверхні кришки. Детонувальний шнур може входити до складу реле у вигляді двох відрізків чи належати до детонаційної мережі, в яку монтується реле [патент Російської Федерації №2154795; МПК F42B3/16, F24D1/04; опубл. 2000p.]. У даному піротехнічному реле двосторонньої дії передбачені фіксатори петель ударно-хвильової трубки і детонувального шнура, що дає можливість транспортувати змонтовані в корпусах капсулі-детонатори з накладними петлями ударно-хвильової трубки до місця використання реле. Проте надійність функціонування піротехнічного реле відомої конструкції є невисокою, оскільки для отримання потрібного зусилля притиснення накладних петель ударно-хвильової трубки і детонувального шнура до поверхні капсуля-детонатора висота приливків має бути обрана з урахуванням діаметрів ударно-хвильової трубки і детонувального шнура. Невідповідність висоти приливка діаметру ударно-хвильової трубки чи детонувального шнура може стати причиною їх пошкодження чи недостатньо щільного контакту з капсулемдетонатором, і, отже, призвести до відмови піротехнічного реле і детонаційної мережі в цілому. Очевидно, що у випадку, коли діаметр детонувального шнура, що належить до детонаційної мережі, в яку монтується реле не відповідає розмірам приливка, отримати з’єднання стандартної якості досить складно. Слід додати, що на надійність піротехнічного реле з фіксатором у вигляді приливка на пластмасовій кришці, яка розкривається, впливають також навколишні умови, наприклад, температура і вологість, а також рівень кваліфікації персоналу. В основу корисної моделі поставлено задачу створення піротехнічного реле двосторонньої дії, в якому шляхом нового виконання корпусу і фіксатора було б забезпечено стандартну якість монтажу реле, в результаті чого було б підвищено надійність функціонування пристрою. Для вирішення поставленої технічної задачі в піротехнічному реле двосторонньої дії, яке містить два капсулідетонатори, обернені один до одного сповільнювальними елементами і з’єднані між собою відрізком ударнохвильової трубки, причому кожний капсуль-детонатор і вузол з’єднання капсуля-детонатора з ударно-хвильовою трубкою змонтовані у корпусі, який оснащено ложементом для капсуля-детонатора, отворами для вводу і виводу детонаційного шнура, які виконані в торці корпусу з боку заряду капсуля-детонатора, і фіксатором, згідно з корисною моделлю, фіксатор має П-подібний профіль і установлений в двох наскрізних отворах, які виконані в стінці корпусу між його торцем з боку ударно-хвильової трубки і вузлом з’єднання капсуля-детонатора з ударнохвильовою трубкою, таким чином, що перекладка фіксатора розташована в першому отворі, кінці ніжок фіксатора - в другому отворі, а ударно-хвильова трубка охоплена ніжками фіксатора. Доцільно, щоб внутрішня поверхня стінки корпусу мала дві паралельні плоскі ділянки, на яких виконані ложемент для капсуля-детонатора і отвори для фіксатора, і дві ділянки циліндричної форми, які спряжені з плоскими ділянками і являють собою напрямні для детонувального шнура. Зовнішня поверхня корпусу може бути виконана з приливками, які розташовані по периметру отворів для фіксатора. Бічна поверхня перекладки фіксатора може бути оснащена виступами, а внутрішня поверхня першого отвору - відповідними виступам заглибленнями. У піротехнічному реле двосторонньої дії пропонованої конструкції технічний результат досягається завдяки використанню фіксатора П-подібного профілю, який охоплює ударно-хвильову трубку між торцем корпусу і вузлом з’єднання ударно-хвильової трубки з капсулем-детонатором, що дозволяє надійно зафіксувати зазначений вузол в корпусі реле і сприяє отриманню якісного з’єднання детонувального шнура з капсулемдетонатором і з ударно-хвильовою трубкою як за умов, коли детонувальний шнур входити до складу реле у вигляді двох відрізків, так і безпосередньо на місці використання, коли детонувальний шнур належить до детонаційної мережі, в яку монтується реле. Зручність монтажу піротехнічного реле пропонованої конструкції забезпечується виконанням внутрішньої поверхні стінки корпусу у вигляді двох паралельних плоских ділянок, на яких виконані ложемент для капсулядетонатора і отвори для установлення фіксатора, і двох ділянок циліндричної форми, що спряжені з плоскими ділянками і слугують напрямними для детонувального шнура. Наявність напрямних полегшує приєднання детонувального шнура до капсуля-детонатора вздовж його бічної поверхні, при цьому фіксатор одночасно виконує дві функції: обмежувача переміщень ударно-хвильової трубки і упора для петлі детонувального шнура. Надійна фіксація перекладки и кінців ніжок фіксатора у відповідних отворах забезпечується за рахунок стовщення стінки корпусу навколо зазначених отворів, а також виконання бічної поверхні перекладки фіксатора з виступами, а внутрішньої поверхні першого отвору - з відповідними виступам заглибленнями. Додатковою перевагою піротехнічного реле пропонованої конструкції порівняно з прототипом є усунення залежності фіксуючої здатності фіксатора від діаметра детонувального шнура, що зумовлює сумісність реле з детонувальними шнурами, які найчастіше використовуються для монтажу поверхневих мереж, наприклад, марок ДШ 6 (діаметр 4,2мм), ДШ 9 (діаметр 4,5мм) або ДШ 12 (діаметр 5,0мм). Суть корисної моделі пояснюється наступними кресленнями. Фіг.1 - піротехнічне реле двосторонньої дії з детонувальним шнуром. Фіг.2 - піротехнічне реле двосторонньої дії, переріз по А-А на Фіг.1. Фіг.3 - корпус піротехнічного реле. Фіг.4 - корпус піротехнічного реле, переріз по Б-Б на Фіг.3. В конкретному прикладі здійснення корисної моделі піротехнічне реле двосторонньої дії містить два капсулідетонатори 1 з зарядами 2 і сповільнювальними елементами 3, котрі з’єднані між собою відрізком ударнохвильової трубки 4 (Фіг.1). Кожний капсуль-детонатор 1 і вузол з’єднання капсуля-детонатора 1 з ударнохвильовою трубкою 4 розташовані в центральній частині корпусу 5. В торці корпусу 5 з боку заряду 2 капсуля-детонатора 1 виконані отвори 6 і 7 для вводу і виводу детонувального шнура 8. Фіксатор 9 П-подібного профілю (Фіг.2) установлений перпендикулярно до поздовжньої осі капсуля-детонатора 1 в двох наскрізних отворах 10 і 11, які виконані в стінці корпусу 5 між його торцем з боку ударно-хвильової трубки 4 і вузлом з’єднання капсуля-детонатора 1 з ударно-хвильовою трубкою 4 (Фіг.3, 4). При цьому перекладка фіксатора 9 розташована в отворі 10, конці ніжок фіксатора 9 - в отворі 11, а ударно-хвильова трубка 4 охоплена ніжками фіксатора 9 (Фіг.2). Внутрішня поверхня стінки корпусу 5 має дві паралельні плоскі ділянки 12, на яких виконані ложемент 13 для капсуля-детонатора 1 і отвори 10 і 11 для встановлення фіксатора 9, і ділянки 14 циліндричної форми, спряжені з ділянками 12, котрі служать напрямними для приєднання детонувального шнура 8 вздовж бічної поверхні капсуля-детонатора 1 (Фіг.4). На зовнішній поверхні корпусу 5 по периметру отворів 10 і 11 виконані приливки 15 і 16 відповідно (Фіг.2, 4). Бічна поверхня перекладки фіксатора 9 оснащена виступами 17 (Фіг.2), а внутрішня поверхня отвору 10 відповідними виступам 17 заглибленнями 18 (Фіг.4). Корпус 5 піротехнічного реле і фіксатор 9 виконані з поліетилену, що забезпечує потрібні конструктивні і експлуатаційні характеристики реле. Монтаж пропонованого піротехнічного реле двосторонньої дії здійснюють так. До кінців відрізка ударно-хвильової трубки 4 потрібної довжини у стандартний спосіб прикріплюють капсулідетонатори 1 так, щоб їх сповільнювальні елементи 3 були обернені один до одного. Капсулі-детонатори 1 вставляють в ложементи 13, виконані на плоских ділянках 12 внутрішньої поверхні стінок корпусу 5. В отвори 10 і 11 вводять фіксатор 9, при цьому ніжки фіксатора 9 охоплюють ударно-хвильову трубку 4, обмежуючи її переміщення в поздовжньому і поперечному напрямах. Потім усередину корпусу 5 через будь-який з отворів 6 чи 7, наприклад, через отвір 6 вводять детонувальний шнур 8, пропускають його між бічною поверхнею капсулядетонатора 1 і циліндричними ділянками 14 з утворенням петлі навколо ніжок фіксатора 9 і виводять детонувальний шнур 8 з корпусу 5, наприклад, через отвір 7. При цьому легкість і зручність монтажу реле досягається завдяки тому, що циліндричні ділянки 14 внутрішньої поверхні стінок корпусу 5 слугують напрямними, а бічна поверхня ніжок фіксатора 9 виконує функцію упора для петлі детонувального шнура 8. Після цього здійснюють перевірку якості монтажу: тягнуть одночасно за обидва кінці детонувального шнура 8 до упирання його петлі на бічну поверхню ніжок фіксатора 9, що свідчить про наявність щільного контакту детонувального шнура 8 з ударно-хвильовою трубкою 4. Пропоноване піротехнічне реле двосторонньої дії працює відомим чином. Імпульс детонації від першого детонувального шнура 8 спричиняє висаджування першого капсуля-детонатора 1 та ініціює процес в ударнохвильовій трубці 4. Зазначений процес досягає другого капсуля-детонатора 1, детонація котрого ініціює другий детонувальний шнур 8. Таким чином, монтаж і перевірку якості монтажу піротехнічного реле двосторонньої дії пропонованої конструкції можна швидко і легко здійснити як за умов, коли детонувальний шнур входити до складу реле у вигляді двох відрізків, так і безпосередньо на місці використання, коли детонувальний шнур належить до детонаційної мережі, в яку монтується реле. Забезпечення стандартної якості монтажу реле за будь-яких умов з можливістю перевірки якості монтажу безпосередньо на місці використання сприяє підвищенню надійності функціонування як самого пристрою, так і поверхневої мережі в цілому. При цьому забезпечено сумісність реле з детонувальними шнурами, які найчастіше використовуються для монтажу поверхневих мереж, наприклад, марок ДІЛ 6, ДШ 9 або ДШ 12.
