Спосіб одержання магнітної рідини

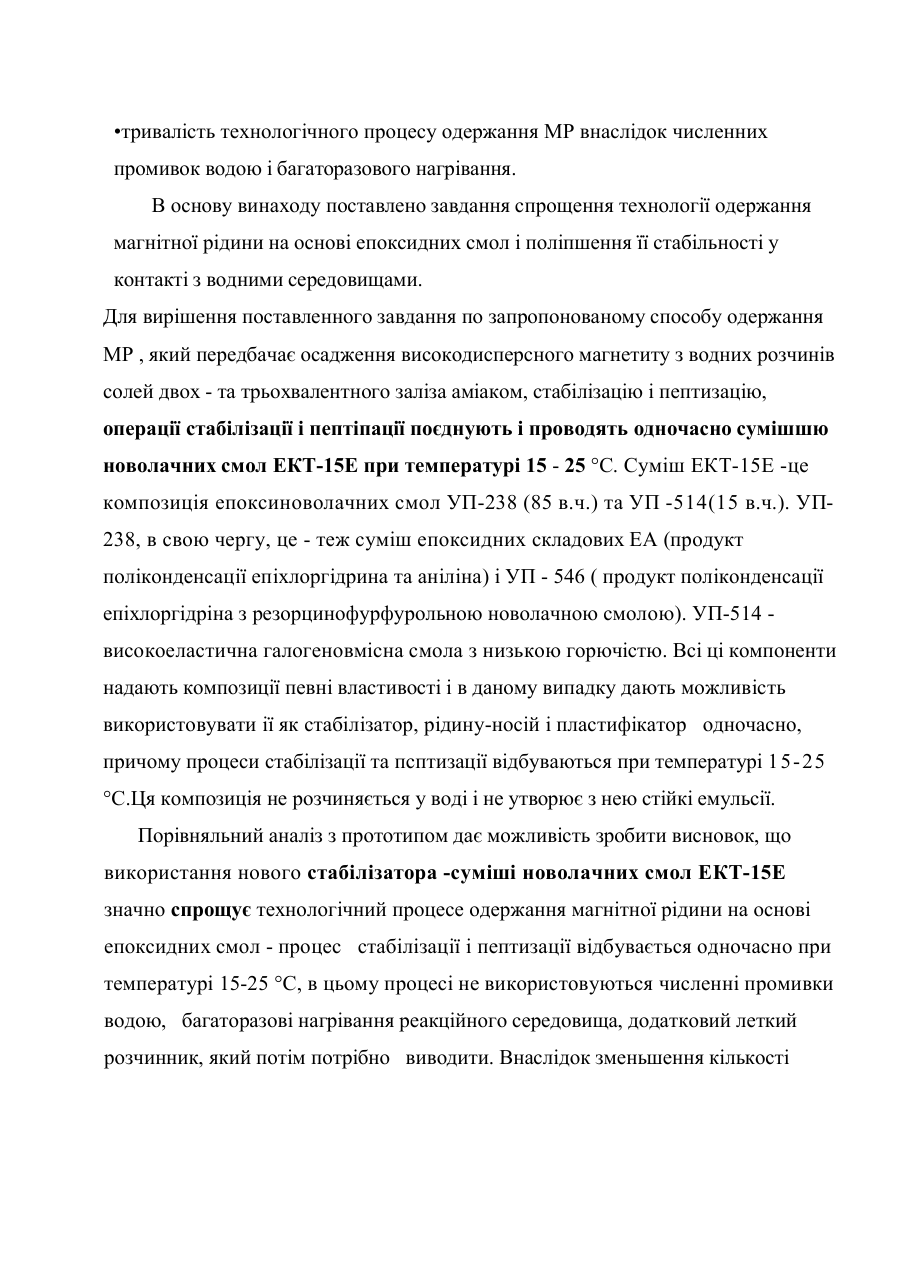

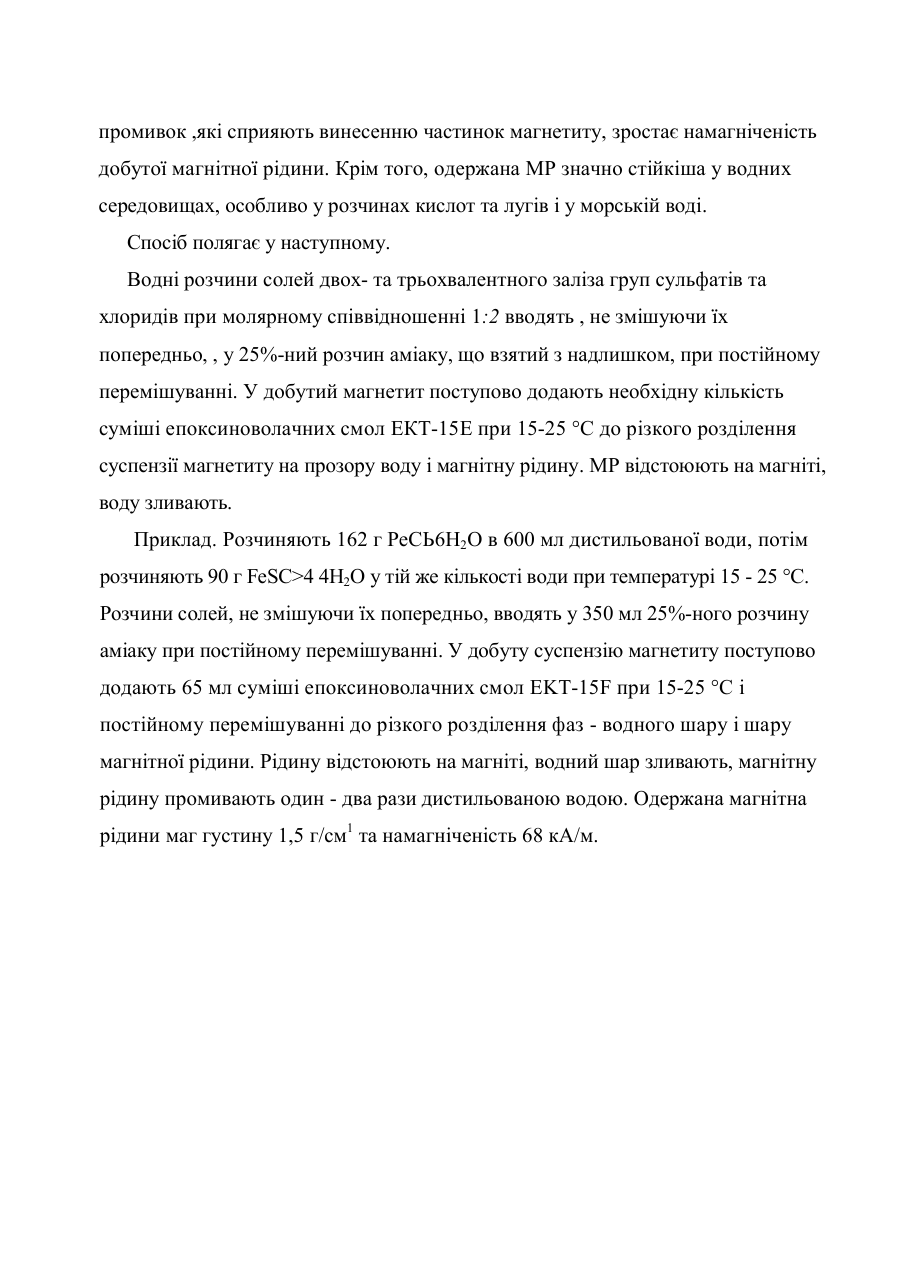

6 HOI F MOO Спосіб одержання магнітної рідини Винахід відноситься до технології одержання магнітних рідин (МР) і може бути використований у суднобудуванні, приладобудуванні, у виробництві композиційних матеріалів, тощо. Відомі способи одержання магнітних рідин на кремнійорганічній основі та на основі епоксидних смол, в яких передбачається осадження високодисперсного магнетиту з водних розчинів солей двох- та трьохвалентного заліза, його стабілізація та пептизація у суміші двох рідин-носіїв,яка складається з леткого р о з ч и н н и ка т а о с н о в н о ї р ід и н и - н о с і я . ( а .с . № 1 5 41 6 7 9 , 1 9 9 0 р . , а.с.№ 1090662, 1984 р.). За прототип вибраний спосіб одержання МР по а.с. №1541679. Зазначений спосіб передбачає осадження високодисперсного магнетиту з водних розчинів солей двох- та трьохвалентного заліза аміаком, багаторазову промивку дистильованою водою до рН 9-10, стабілізацію олеїновою кислотою при 90 - 100 °С в декілька етапів і пептизацію сумішшю, яка складається з леткого розчинника Р-5 ( суміш бутилацетату, ацетону та ксилолу) і основної рідини-носія - епоксидіанової смоли ЕД-20 при масовому співвідношенні 0,5 - 4,0 та нагріванні. Після пеіпизації леткий розчинник виводять тривалим нагріванням^ До недоліків відомого винаходу відносяться: •багаторазова промивка водою до рН 9-Ю: •стабілізація магнетиту олеїновою кислотою, яка утворює емульсії; •введення леткого розчинника; •виведення леткого розчинника тривалим (до 8 годин) кип ятінням; з водою стійкиі •тривалість технологічного процесу одержання МР внаслідок численних промивок водою і багаторазового нагрівання. В основу винаходу поставлено завдання спрощення технології одержання магнітної рідини на основі епоксидних смол і поліпшення її стабільності у контакті з водними середовищами. Для вирішення поставленного завдання по запропонованому способу одержання МР , який передбачає осадження високодисперсного магнетиту з водних розчинів солей двох - та трьохвалентного заліза аміаком, стабілізацію і пептизацію, операції стабілізації і пептіпації поєднують і проводять одночасно сумішшю новолачних смол ЕКТ-15Е при температурі 15 - 25 °С. Суміш ЕКТ-15Е -це композиція епоксиноволачних смол УП-238 (85 в.ч.) та УП -514(15 в.ч.). УП238, в свою чергу, це - теж суміш епоксидних складових ЕА (продукт поліконденсації епіхлоргідрина та аніліна) і УП - 546 ( продукт поліконденсації епіхлоргідріна з резорцинофурфурольною новолачною смолою). УП-514 високоеластична галогеновмісна смола з низькою горючістю. Всі ці компоненти надають композиції певні властивості і в даному випадку дають можливість використовувати ії як стабілізатор, рідину-носій і пластифікатор одночасно, причому процеси стабілізації та псптизації відбуваються при температурі 1 5 -25 °С.Ця композиція не розчиняється у воді і не утворює з нею стійкі емульсії. Порівняльний аналіз з прототипом дає можливість зробити висновок, що використання нового стабілізатора -суміші новолачних смол ЕКТ-15Е значно спрощує технологічний процесе одержання магнітної рідини на основі епоксидних смол - процес стабілізації і пептизації відбувається одночасно при температурі 15-25 °С, в цьому процесі не використовуються численні промивки водою, багаторазові нагрівання реакційного середовища, додатковий леткий розчинник, який потім потрібно виводити. Внаслідок зменьшення кількості промивок ,які сприяють винесенню частинок магнетиту, зростає намагніченість добутої магнітної рідини. Крім того, одержана МР значно стійкіша у водних середовищах, особливо у розчинах кислот та лугів і у морській воді. Спосіб полягає у наступному. Водні розчини солей двох- та трьохвалентного заліза груп сульфатів та хлоридів при молярному співвідношенні 1:2 вводять , не змішуючи їх попередньо, , у 25%-ний розчин аміаку, що взятий з надлишком, при постійному перемішуванні. У добутий магнетит поступово додають необхідну кількість суміші епоксиноволачних смол ЕКТ-15Е при 15-25 °С до різкого розділення суспензії магнетиту на прозору воду і магнітну рідину. МР відстоюють на магніті, воду зливають. Приклад. Розчиняють 162 г РеСЬ6Н2О в 600 мл дистильованої води, потім розчиняють 90 г FeSC>4 4Н2О у тій же кількості води при температурі 15 - 25 °С. Розчини солей, не змішуючи їх попередньо, вводять у 350 мл 25%-ного розчину аміаку при постійному перемішуванні. У добуту суспензію магнетиту поступово додають 65 мл суміші епоксиноволачних смол EKT-15F при 15-25 °С і постійному перемішуванні до різкого розділення фаз - водного шару і шару магнітної рідини. Рідину відстоюють на магніті, водний шар зливають, магнітну рідину промивають один - два рази дистильованою водою. Одержана магнітна рідини маг густину 1,5 г/см1 та намагніченість 68 кА/м.
