Шафа керування
Номер патенту: 32082
Опубліковано: 12.05.2008
Автори: Руденко Валерій Михайлович, Куриленко Юрій Васильович, Кунаєв Анатолій Леонтійович
Формула / Реферат
1. Шафа керування, що складається з корпусу, дверцят корпусу та панелі керування, яка відрізняється тим, що панель керування обладнана електронним табло для контролю параметрів та керування мікрокліматом і пристроєм для швидкої перевірки справності ламп індикації.
2. Шафа керування за п. 1, яка відрізняється тим, що електричний монтаж виконаний повністю на роз'ємних з'єднаннях.
Текст

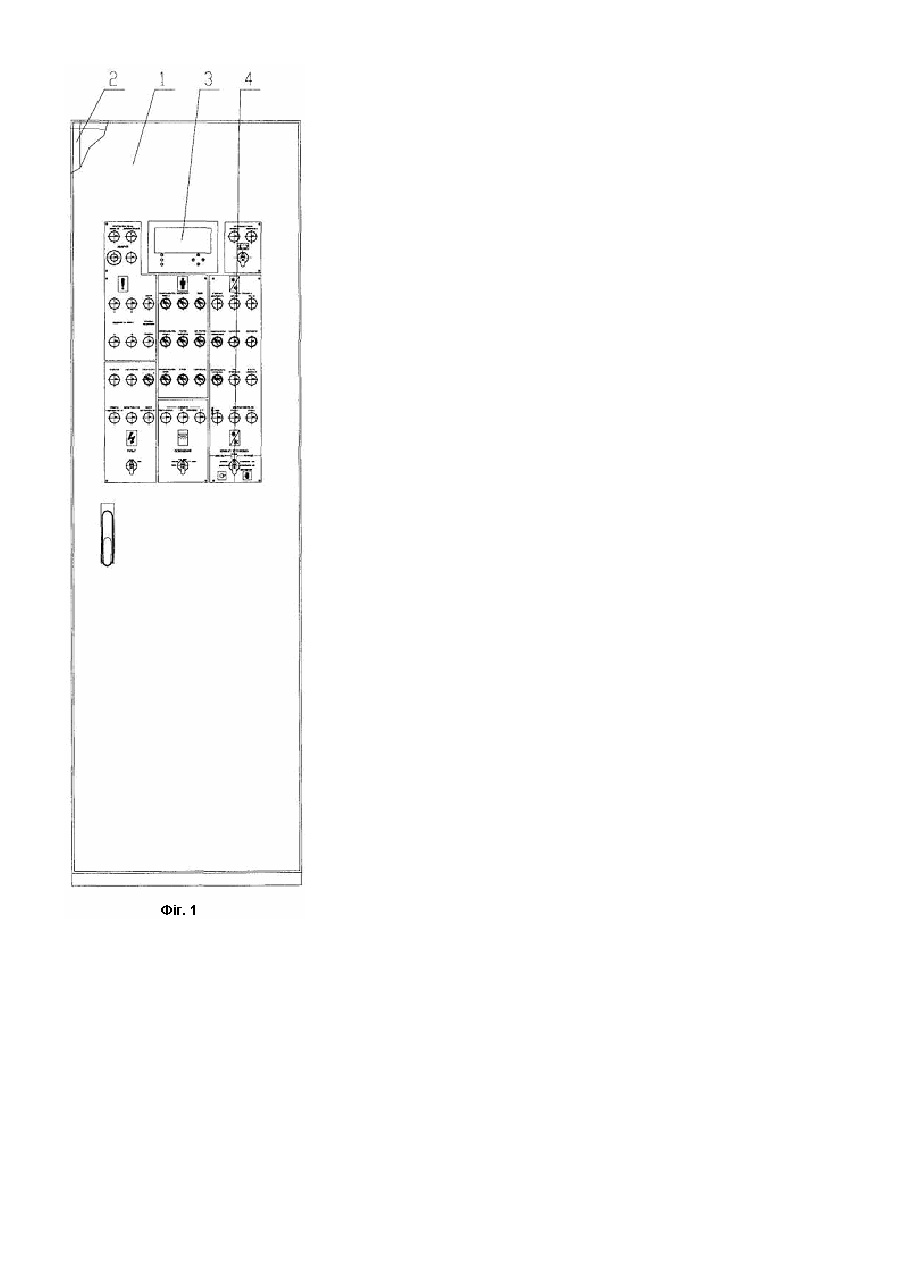

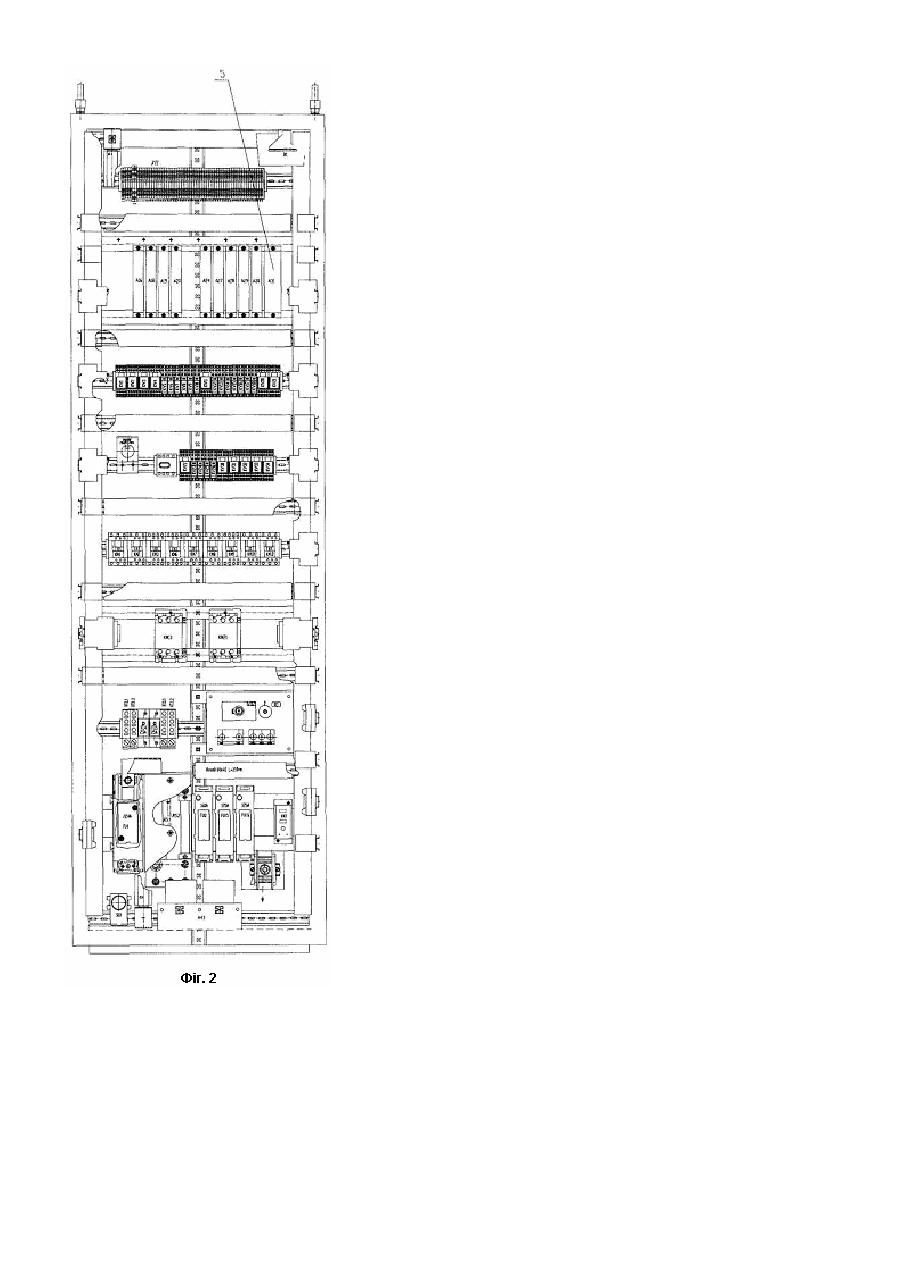

Корисна модель відноситься до електрообладнання пасажирського рухомого складу, зокрема пасажирського вагону. Відомі шафи управління типових конструкцій, які використовуються для управління електрообладнанням на пасажирських вагонах, мають двохстороннє обслуговування. При експлуатації шафи управління визначаються наступні недоліки: - наявність нероз'ємних з'єднань ускладнює заміну несправних елементів; - відсутність візуального контролю температури повітря, напруги і інших параметрів вносить певні незручності до процесу управління режимами роботи. - для доступу до електроапаратів обслуговуючий персонал вимушений користуватися двома приміщеннями вагону, що незручно. В основу корисної моделі поставлена задача забезпечення зручності установки, заміни і поліпшення умов обслуговування шафи управління в пасажирських вагонах. Рішення поставленої задачі досягається тим, що при комплектації і електромонтажі шафи управління був зроблений підхід, заснований на повній відмові від стрілочних вимірювальних приладів, а також на застосуванні нероз'ємних з'єднань. На дверцях ша фи управління розташовано панель управління з електронним табло з кнопками управління параметрами для візуального контролю, зручності завдання умов мікроклімату, контролю режимів роботи генератора та режимів зарядки акумуляторної батареї і інших настройок. Шафа управління обладнана пристроєм для швидкої перевірки справності ламп індикації. Шафа управління пояснюється кресленнями Фіг.1, Фіг.2; На Фіг.1 показаний вид дверей 1 шафи 2, зі встановленою панеллю управління, серед яких табло 3 для візуального контролю параметрів, перемикач режимів мікроклімату 4, за допомогою якого вибирається необхідний режим роботи кліматичної установки а також інші органи управління і сигналізації. Перевірка справності ламп індикації здійснюється за допомогою кнопки 6. На Фіг.2 показаний вид шафи із знятими дверима, із зображенням електроапаратів, серед яких електронні блоки управління та контролю 5. Згідно корисної моделі, робота запропонованої шафи розглянута в дво х режимах: В режимі експлуатації двері зачинені і замкнуті, і управління електроустаткуванням вагону виконується за допомогою панелі управління, розташованою на дверях шафи . В режимі технічного обслуговування двері відчиняються і фіксуються у відчиненому стані, при цьому відкривається доступ до електричних апаратів. З розглянутого видно, що вказане технічне рішення забезпечує зручність установки, заміни і поліпшення умов обслуговування шафи управління в пасажирських вагонах з кондиціюванням повітря.
ДивитисяДодаткова інформація
Назва патенту англійськоюControl cabinet
Автори англійськоюKunaiev Anatolii Leontiiovych, Kurylenko Yurii Vasyliovych, Rudenko Valerii Mykhailovych
Назва патенту російськоюШкаф управления
Автори російськоюКунаев Анатолий Леонтьевич, Куриленко Юрий Васильевич, Руденко Валерий Михайлович
МПК / Мітки
МПК: B60R 16/00, H01M 2/02
