Магазин пістолета тт

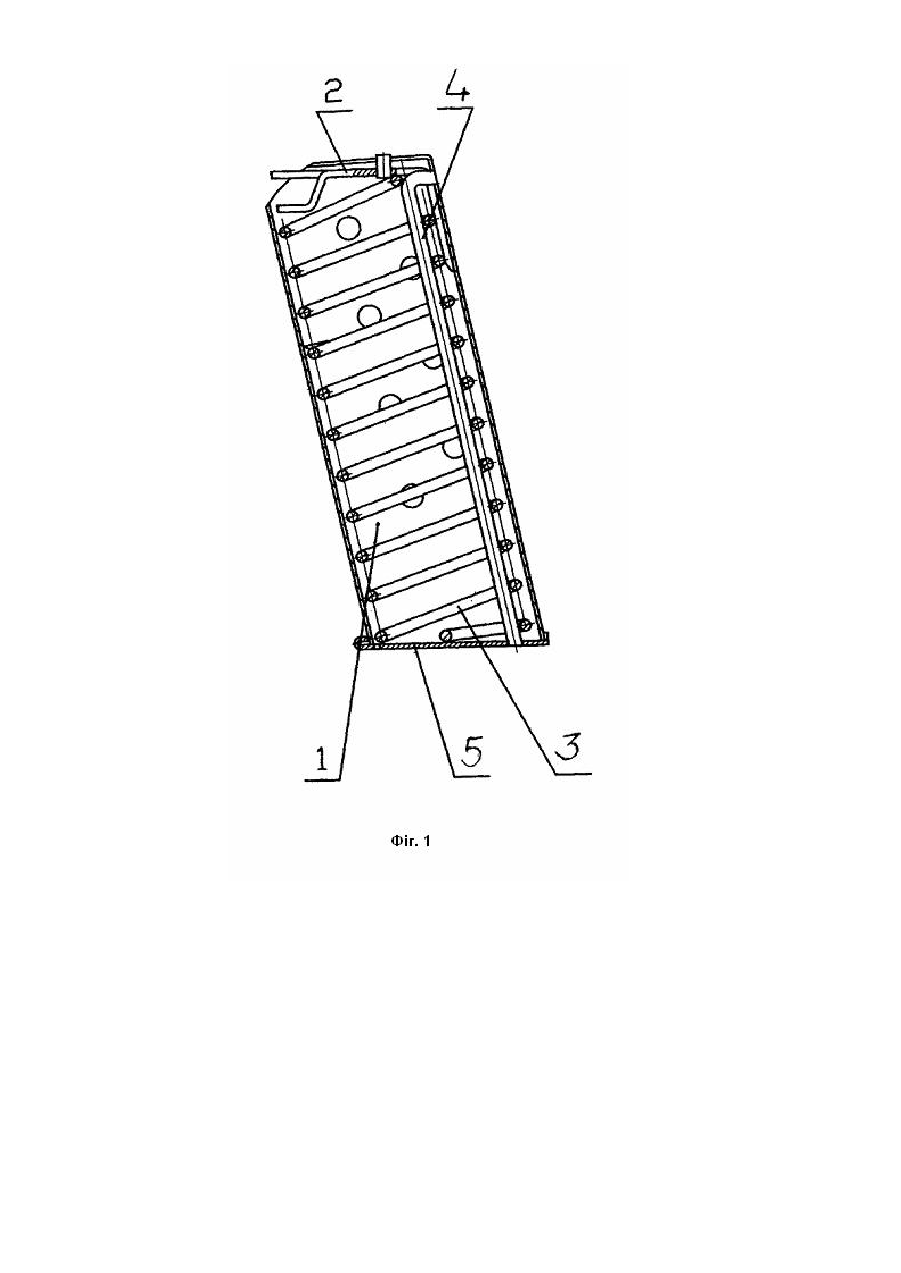

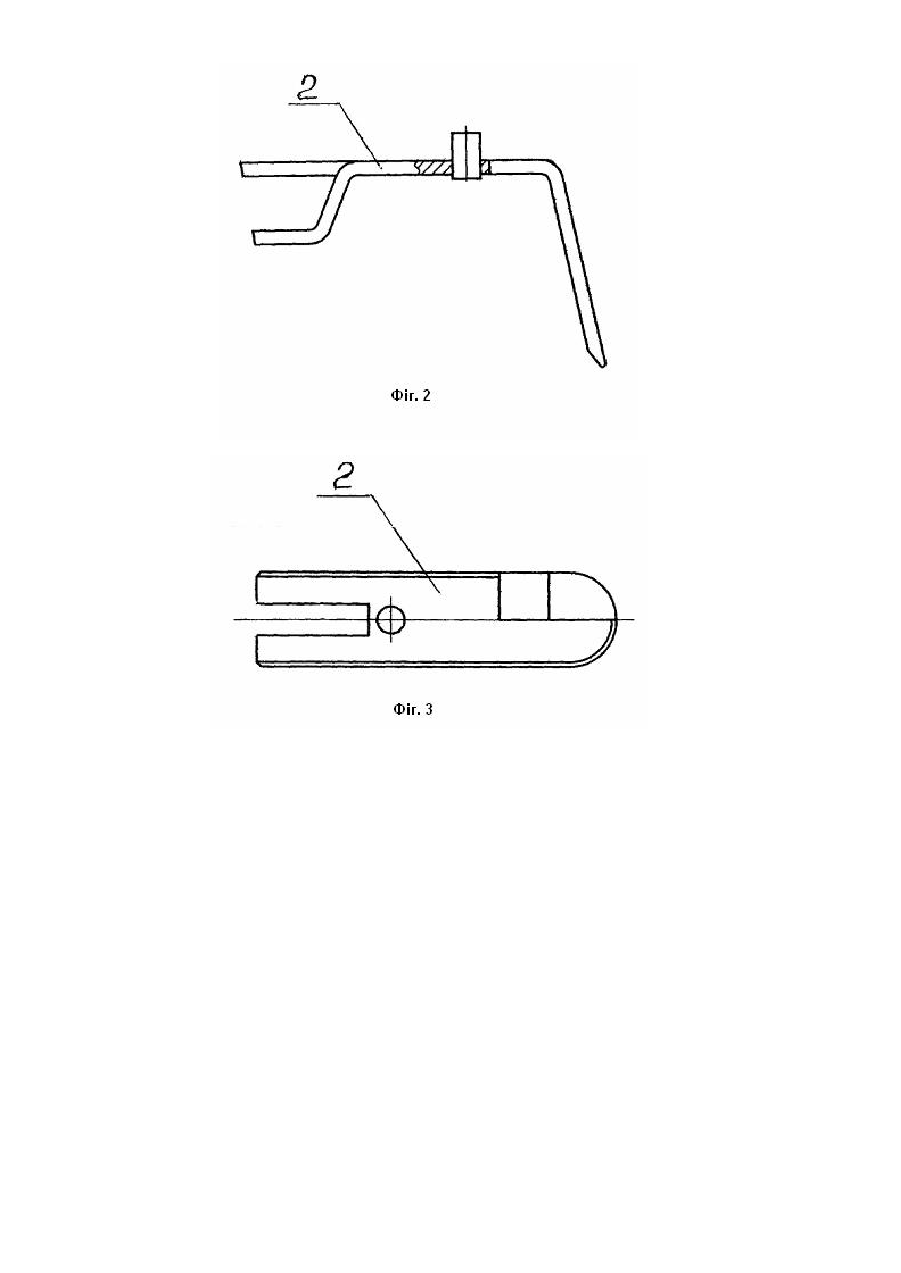

Корисна модель відноситься до галузі озброєння, а саме до пістолетних магазинів для розміщення як бойовими патронів так і патронів з кулями несмертельної дії. Така зброя застосовується для самозахисту оперативно-розшуковими працівниками, співробітниками охоронних структур та іншими громадянами. Відомий магазин до 7,62-мм пістолета ТТ, який містить корпус, кришку магазину, пружину і подавач патронів з зачепом. Магазин додатково містить контактуючу з кришкою магазина накладку, розташовану в нижній частині магазина, яка закріплена жорстко по периметру корпусу магазина. Магазин виконаний довжиною, збільшеною не менше, ніж на калібр патрона. Зовнішні габарити магазина в ділянці закріплення додаткової накладки не перевищують зовнішніх габаритних розмірів рамки рукоятки для утримання зброї з встановленою на ній кришкою рукоятки для утримання зброї. Винахід забезпечує збільшення кількості патронів в магазині [пат. України на винахід №66592 кл. F41A9/61, F41A9/00, оп убліковано 17.05.2004, Бюл. №5, 2004р.]. Основним недоліком цього магазину є складність конструкції, збільшення ваги та габаритних параметрів, а також застосування накладки може призвести до погіршання проходження патронів в магазині. Найбільш близьким до корисної моделі, що заявляється, є магазин пістолета ТТ. Магазин складається з коробки, подавача з пружиною та кришки [Устройство пистолета ТТ, обращение с ним, уход и сбережение, Оружейный магазин ЗАО «Снайпер», Нижний Новгород, пр. Ленина, 80, тел. (8312) 50-9501, 50-9502, 50-9503, www.sniper.nnov.ru/manual_tt.php]. Основним недоліком магазину є неможливість спорядження його патронами іншого калібру ніж «7,62х25мм» (діаметр кулі по нарізах складає 7,85мм, а довжина гільзи в межах від 24,7 до 25,1мм). В основу корисної моделі поставлено задачу створення магазина пістолету ТТ, для використання під патрони калібру відмінного від «7,62х25мм» та підвищення надійності роботи магазину, шля хом зміни конструкції магазину, що забезпечує стабільне пересування патрону в магазині. Рішення цієї задачі досягається тим, що магазин пістолета ТТ, який складається з коробки, подавача, пружини подавача та кришки, згідно корисної моделі, в коробці додатково встановлено обмежувач, який виконано у вигляді вертикально направленої стійки загнутої у вер хній частині, та обмежувач змонтовано в середині витків пружини подавача. Крім того в задній частині подавача виконано проріз. Саме ці ознаки необхідні і достатні для вирішення поставленого завдання. Те, що в коробці додатково встановлено обмежувач - дозволяє використовувати в пістолеті патрони калібру відмінного від «7,62х25мм». Те, що обмежувач виконано у вигляді вертикально направленої стійки загнутої у верхній частині та його змонтовано в середині витків пружини подавача, а також в задній частині подавача виконано проріз - дозволяє подавану вільно переміщуватися у вертикальному напрямку. Суть корисної моделі пояснюється кресленням. На Фіг.1 - зображено магазин у зборці з розрізом; На Фіг.2 - зображено подавач збоку з місцевим розрізом; На Фіг.3 - зображено подавач зверху; Магазин пістолета ТТ виконано з коробки 1 в середині якої розташовано подавач 2, пружину подавача 3 та обмежувач 4. Коробка закрита з низу кришкою 5 (Фіг.1, 2, 3). Магазин пістолета ТТ працює таким чином. Патрони споряджені в магазин розташовані в коробці 1. Під дією сили пружини подавача 3 та подавача 2 патрони по черзі при кожному пострілі подаються до патронника ствола пістолета для виконання чергового пострілу. Корисна модель, як вона описана вище дозволяє використовувати в пістолеті патрони калібру відмінного від «7,62х25мм» та забезпечує стабільне пересування патрону в магазині. Магазин пістолета ТТ, що заявляється, може бути використаний у складі пістолета ТТ, в правоохоронних органах, чи в інших силових стр уктура х для здійснення ними свої функціональних обов'язків по захисту громадян, а також у тренувальних цілях.
