Спосіб розділення сортового прокату на заготовки

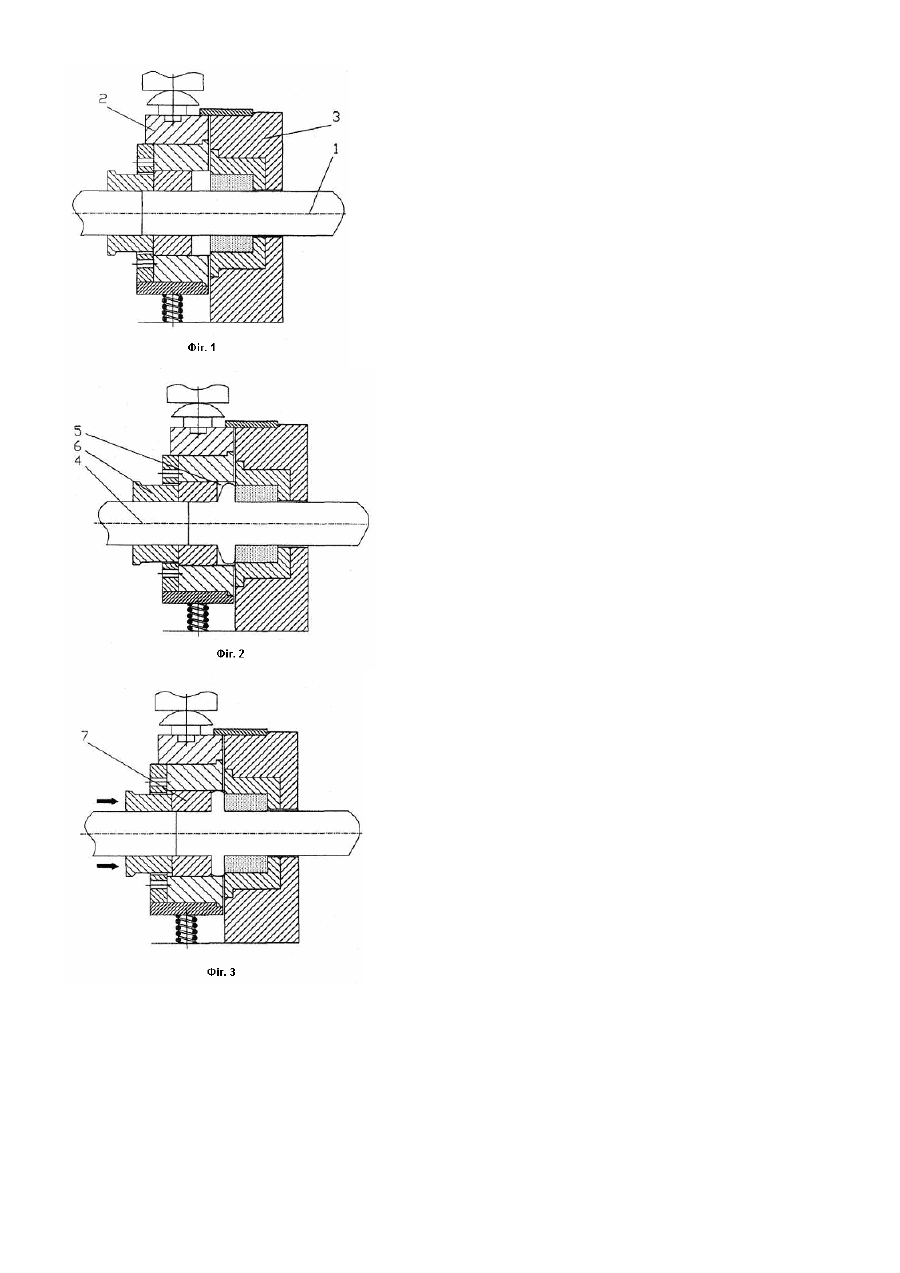

Корисна модель відноситься до галузі техніки а саме до обробки металів тиском і може бути використана в заготівельному виробництві машинобудівних підприємств для розділення сортового прокату (пруткового матеріалу) на мірні заготовки для процесів точного об'ємного штампування. Відомий спосіб розділення сортового прокату на мірні заготовки здійснюється, шляхом зсуву матеріалу прутка за допомогою втулкових ножів [1]. Найбільш близьким аналогом способу, обраним як прототип, є спосіб розділення сортового прокату, у якому при різанні заготовки або безпосередньо перед різанням, заготовка піддається осьовому стиску й висадженню (осадженню) [2]. Відомому способу властиві недоліки, обумовлені використовуваною схемою деформування заготовок перед відрізкою за допомогою осаджування або висаджування частини прутка що йде на заготовку. При такій схемі деформування зона максимального зміцнення металу розташовується в середній частині осередку пластичної деформації, тобто на видаленні від поверхні розділення, утвореної при наступному різанні зсувом. Це перешкоджає локалізації осередку зрушеної деформації, приводить до схоплювання не зміцненого матеріалу заготовки з інструментом і до налипання, що в цілому погіршує якість поверхні розділу. Крім того, неможливість досягти більших ступенів деформації при осаджуванні (висадженні) вихідної заготовки через небезпеку втрати стійкості не виключає застосування операції калібрування й обмежує технологічні можливості процесу. Загальними істотними ознаками відомого способу та того що заявляється, є процес різання мірних заготовок зсувом. В основу корисної моделі поставлена задача підвищення якості й розширення типорозмірів заготовок, які виготовляються відрізанням від прутка зсувом. Поставлена задача вирішується тим що при розділенні сортового прокату відбувається попереднє деформування заготовки що відрізається, яке здійснюється шляхом радіального видавлювання з однобічною подачею металу в поперечну кругову порожнину. Крім того для підвищення якості заготовок що відрізаються після радіального видавлювання заготовку висаджують (розгладжують торці заготівки) пуансоном втулкою. При відрізанні заготовок в такий спосіб осередок деформації при радіальному видавлюванні з однобічною подачею приймає таку форму, що зміцнений метал концентрується в зоні відрізання, що сприяє при відрізанні поліпшенню якості зрізу. Також відбувається збільшення діаметру заготовки завдяки радіальному видавлюванні та прогладжуються торці заготовки при висадженні. Відрізка заготовки таким способом дозволяє підвищити якість поверхні поділу та торців заготовки й розширити діапазон діаметральних і висотних розмірів заготовок, що відрізають від прутка, і розширити тим самим технологічні можливості процесів поділу прутків. Суть пропонованого способу пояснюється кресленнями на яких показано: Фіг.1 - закладка прутка у відрізний інструмент; Фіг.2 - радіальне видавлювання з однобічною подачею в кругову порожнину; Фіг.3 - висадження заготовки на стадії після радіального видавлювання; Фіг.4 - відрізка заготовки зсувом щодо прутка після її висадження. Спосіб здійснюється наступним чином. Пруток 1 закладається у відрізний інструмент (рухливий втулковий ніж 2 та нерухливий втулковий ніж 3). Пруток 1 жорстко закріплюється цанговим затиском праворуч від відрізного інструменту. Пуансоном 4 робиться радіальне видавлювання металу прутка який йде на заготовку в кругову порожнину 5 причому видавлювання металу в порожнину 5 робиться з однобічною подачею. На стадії після радіального видавлювання робиться висадження заготовки. Для цього порожнистий пуансон 6 рухається по пуансону 4 з права наліво і штовхає пів матрицю 7. При цьому порожнина 5 зменшується по висоті, заготовка висаджується (вигладжуються торці заготовки). Останнім кроком робиться відрізка видавленої частини металу (заготовки) від прутка шляхом зсуву рухомого втулкового ножа 2 разом із пуансоном 4, порожнистим пуансоном 6, пів матрицею 7 та видавленою заготовкою щодо нерухомого втулкового ножа 3 та прутка. При відрізанні рухомий втулковий ніж 2 обпертий на пружину 8 стискає пружину яка після зняття тиску повертає втулковий рухомий ніж 2 в вихідний стан, пуансон 4 на стадії відрізки заготовки весь час тисне на заготовку. Відрізка заготовки в такий спосіб дозволяє підвищити якість поверхні поділу та торців заготовок й розширити діапазон діаметральних і висотних розмірів заготовок, що відрізають від прутка, і розширити тим самим технологічні можливості процесів розподілу прутків. Джерела інформації: 1. Холодная объемная штамповка: Справочник / Под ред. Г.А. Навроцкого. - М.: Машиностроение, 1973. 496с. 2. Патент (РФ) 5 B23D23/00 Штамп для резки пруткового материала. / В.А. Голенков; С.Ю. Радченко; Ю.П. Лукьянчиков; А.А. Тюляков №5046050/27 Заяв. 1992.06.04. Опубл. 1994.07.15. Бюл №35/2001.
