Дискове грунтообробне знаряддя

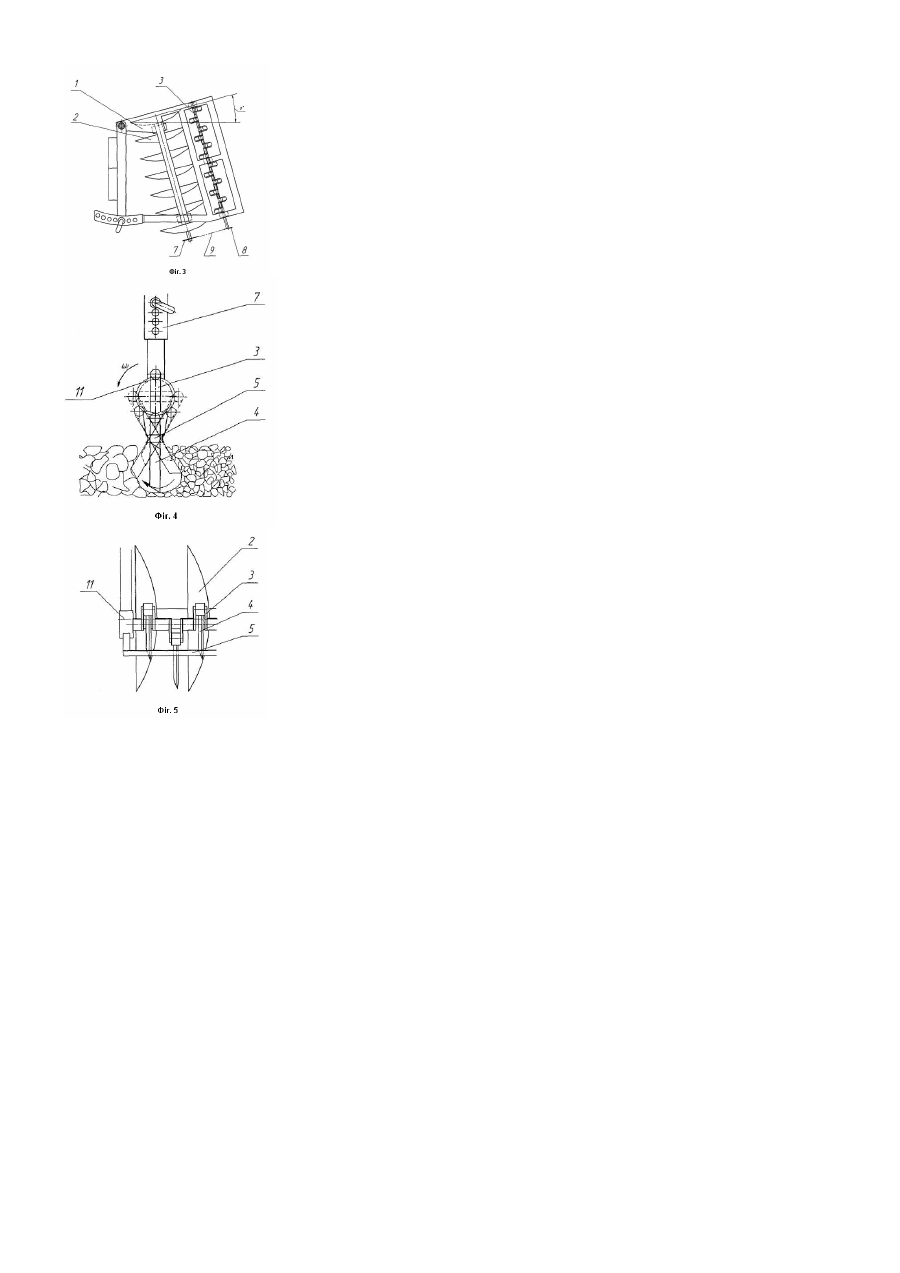

Корисна модель відноситься до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних машин. Використовується для обробітку ґрунту на глибину 8... 12см з подальшим розпушенням ґрунту на мільчі фракції, та частковим подрібненням рослинних решток. Відоме дискове ґрунтообробне знаряддя [авт. свід. № 70826 України, МПК А01В7/00, А01В33/00, А01В39/00], яке є аналогом даного корисної моделі що складається з рами, до якої за допомогою вузлів кріплення приєднана передня і задня дискові батареї, диски передньої батареї виконані сферичними, а диски задньої батареї у формі Г - подібних ножів, які з'єднанні між собою за допомогою ланцюгової передачі, що запобігає защемленню ґрунтом між дискового простору. Недоліком даного ґрунтообробного знаряддя є недостатнє розпушення ґрунту, тому що Г - подібні ножі встановленні вище передньої батареї сферичних дисків та мають менший діаметр, через що не обробляють безпосередньо грунт, а лише обертаються в повітрі між дискового простору чим запобігають його забиванню. Найближчим за технічною суттю до запропонованого є дискове ґрунтообробне знаряддя [Авт. Свід. №1271390 СССР, МПК 4 А01В39/00, А01В33/02], яке включає раму з закріпленими на ній, послідовно і кінематично з'єднаними між собою ланцюговою передачею, передніми та задніми робочими органами. Диски передніх робочих органів виконанні із загостреними вирізами, і встановлені в одній поздовжньо - вертикальній площині з дисками задніх робочих органів, а диски задніх робочих органів - голчатими з пилкоподібним розвалом голок, причому кожний диск передніх робочих органів розташований між його голками. Недоліком даної конструкції є недостатнє розпушення ґрунту, та подрібнення рослинних решток дисками задніх робочих органів, тому що задні робочі органи складаються з голчатих з пилкоподібним розвалом голок, в яких загостренні лише кінці, і які здійснюють свій обертовий рух за напрямку руху з невеликою різницею швидкості до поступального руху дискового ґрунтообробного знаряддя. Задачею корисної моделі є дискове ґрунтообробне знаряддя в якому завдяки зміні конструкції заднього робочого органу досягається більш якісне розпушення ґрунту та часткове подрібнення рослинних решток. Задача вирішується завдяки тому, що дискове ґрунтообробне знаряддя, яке включає встановленні на рамі передні та задні робочі органи, причому передні робочі органи виконанні у вигляді сферичних дисків та зв'язані через кінематичну передачу з задніми робочими органами, яке відрізняється тим що задні робочі органи виконанні у вигляді плоских долото видних ножів, які встановленні лезами за напрямком руху та прикріпленні верхньою частиною до кривошипів колінчатого вала, розміщеного паралельно осі обертання передньої дискової батареї, а середньою частиною шарнірно встановленні в направляючій планці, закріпленій на стійці прикріпленої до рами. Завдяки цьому задні робочі органи виконують коливний рух, за рахунок чого добре розпушують грунт та частково подрібнюють рослинні рештки, що в свою чергу поліпшує якість обробки ґрунту. Приклад запропонованої корисної моделі дискового ґрунтообробного знаряддя показано на кресленнях, де на Фіг.1 - наведено вид збоку, Фіг.2 - вид з заду, Фіг.3 - вид з верху, Фіг.4 - вид з боку (збільшено), на якому показано схему роботи (руху) задніх робочих органів в різних положеннях роботи, Фіг.5 - задні робочі органи, вид з заду (збільшено). Дискове ґрунтообробне знаряддя містить раму 1 до якої за допомогою вузлів кріплення 6, 7 приєднана передня дискова батарея 2 і задні долото видні ножі 4. Передня дискова батарея 2 складається з сферичних дисків, а задні долото видні ножі 4, які входять в закріплену до вузла кріплення 7 направляючу планку 5, складаються з колінчастого вала 3, який кріпиться в трьох підшипникових вузлах 11 до вузла кріплення 7, і на якому кріпиться зірочка 9, яка з'єднана ланцюговою передачею 10 з зірочкою передньої дискової батареї 8. Працює дискове ґрунтообробне знаряддя наступним чином. При переміщенні дискового ґрунтообробного знаряддя перекочується передня дискова батарея 2, від якої через ланцюгову передачу 10 і зірочки 8,9 передається крутний момент до колінчастого вала 3, внаслідок чого прикріпленні до його кривошипів, лезами до напрямку руху долото видні ножі 4, розміщенні в направляючій планці 5, здійснюють примусовий коливний рух. Покращення розпушування ґрунту та часткове подрібнення рослинних решток відбувається завдяки тому, що на відміну від прототипу його робочі органи є плоскими, спереду з загостреними лезами, носки яких виконують рух за траєкторією еліпса, причому протилежно напрямку руху під час заглиблення в грунт, що показано на Фіг.4.
