Зажим нерознімний

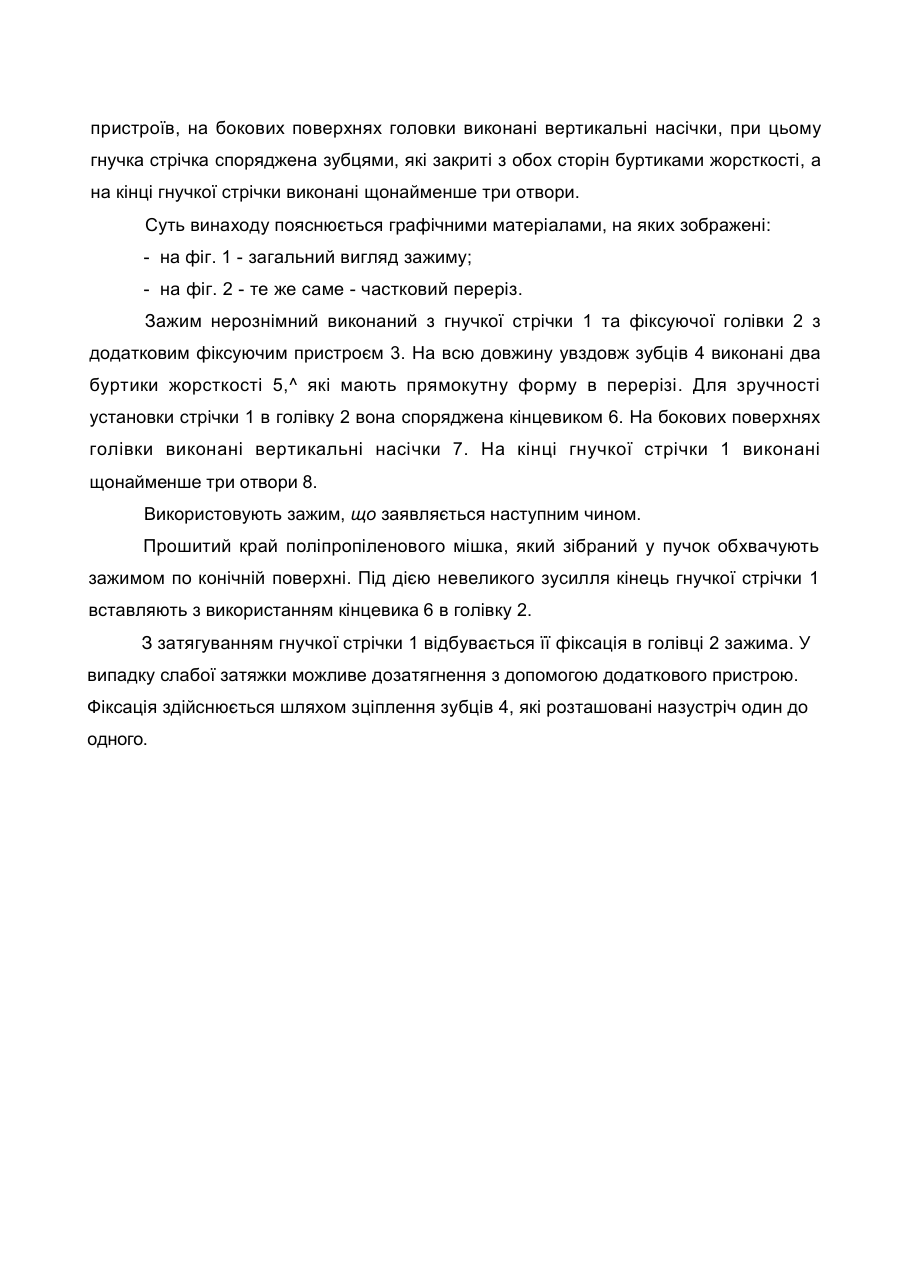

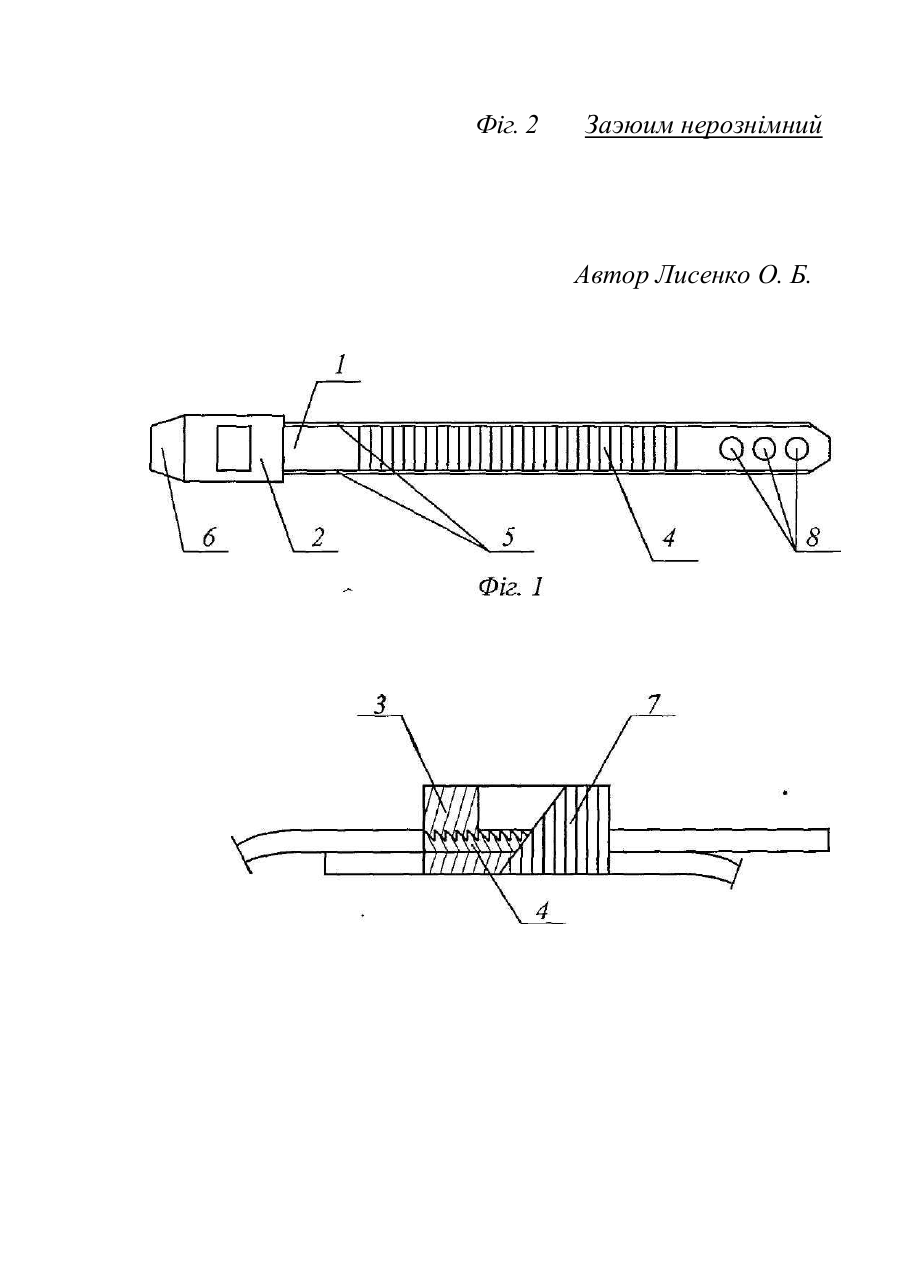

MKB6 B65D 33/16, 33/34 ЗАЖИМ НЕРОЗНІМНИЙ Винахід належить до конструкції зажимів нерознімних і може знайти широке використання в побуті та для грузоперевезень в якості пломбуючих засобів для мішків та ін. Відомий зажим нерознімний, який містить гнучку стрічку з буртиками жорсткості та фіксуючою голівкою (див. проспект фірми «Секьюріті ТЕК», США). Використовується відомий зажим наступним чином. Прошитий поліпропіленового мішка збирають в пучок та обхватують захватом по його край КОНІЧНІЙ поверхні. Під дією невеликого зусилля кінець гнучної стрічки зажиму пропускають через отвір у фіксуючій голівці і фіксують зажим. Суттєвими недоліками цього зажиму є відсутність направляючої частини, що ускладнює користування зажимом, а також обмежене зусилля затягування, що може призвести до несанкціонованого відкриття. є. Завданням винаходуУв зажимі шляхом введення в його нєрознімнопУ конструкцію додаткового фіксуючого елемента та вдосконалення гнучкої стрічки забезпечити його надійність та захищеність від несанкціонованого відкриття. ЩР Поставлене завдання вирішується тим^в зажимі нерознімного, котрий містить гнучку стрічку з буртиками жорсткості і фіксуючою голівкою, згідно винаходу фіксуюча голівка споряджена кінцевиком і виконана у вигляді двох фіксуючих пристроїв, на бокових поверхнях головки виконані вертикальні насічки, при цьому гнучка стрічка споряджена зубцями, які закриті з обох сторін буртиками жорсткості, а на кінці гнучкої стрічки виконані щонайменше три отвори. Суть винаходу пояснюється графічними матеріалами, на яких зображені: - на фіг. 1 - загальний вигляд зажиму; - на фіг. 2 - те же саме - частковий переріз. Зажим нерознімний виконаний з гнучкої стрічки 1 та фіксуючої голівки 2 з додатковим фіксуючим пристроєм 3. На всю довжину увздовж зубців 4 виконані два буртики жорсткості 5,^ які мають прямокутну форму в перерізі. Для зручності установки стрічки 1 в голівку 2 вона споряджена кінцевиком 6. На бокових поверхнях голівки виконані вертикальні насічки 7. На кінці гнучкої стрічки 1 виконані щонайменше три отвори 8. Використовують зажим, що заявляється наступним чином. Прошитий край поліпропіленового мішка, який зібраний у пучок обхвачують зажимом по конічній поверхні. Під дією невеликого зусилля кінець гнучкої стрічки 1 вставляють з використанням кінцевика 6 в голівку 2. З затягуванням гнучкої стрічки 1 відбувається її фіксація в голівці 2 зажима. У випадку слабої затяжки можливе дозатягнення з допомогою додаткового пристрою. Фіксація здійснюється шляхом зціплення зубців 4, які розташовані назустріч один до одного. Фіг. 2 Заэюим нерознімний Автор Лисенко О. Б.
