Пристрій для теплового маскування
Номер патенту: 32464
Опубліковано: 15.12.2000
Автори: Перепьолкін Микола Григорович, Вінюков Дмитро Михайлович, Васильченко Іван Іванович
Текст

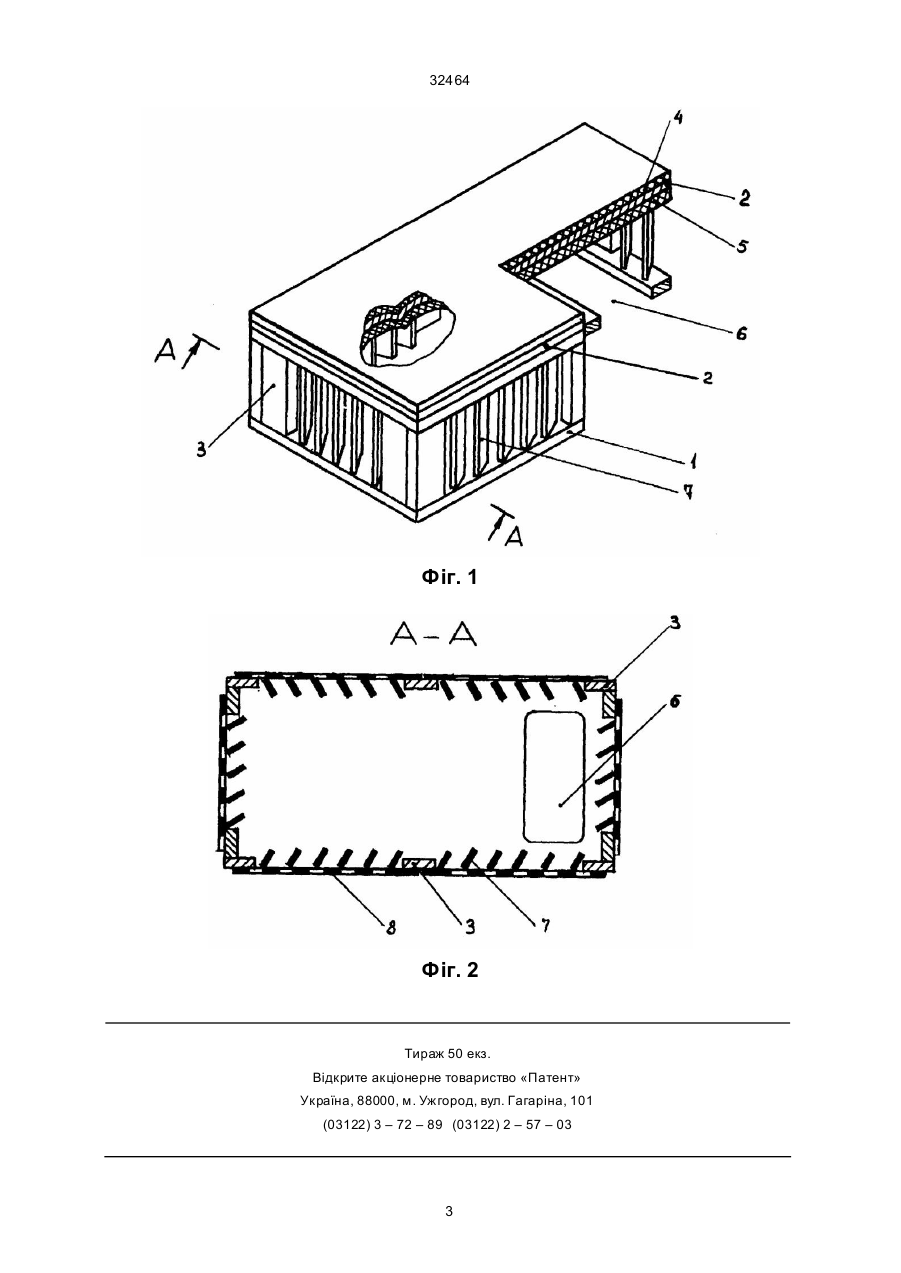

1. Пристрій для теплового маскування силового відділення, переважно броньованої машини, що містить броньовий лист покрівлі силового відділення, теплоізоляцію і жалюзі, який відріз няється тим, що броньовий лист покрівлі силового відділення виконаний із нижнього і верхнього листових еле ментів, установлених із зазором і жорстко з'єднаних між собою, причому обидві поверхні верхнього листового елемента покриті теплоізоляцією, а у передній частині нижнього листового елемента виконаний отвір, жалюзі розташова ні по перифе рії броньового листа покрівлі силового відділення в зазорі між нижнім і верхнім листовими елементами. 2. Пристрій за п.1, який відрізняється тим, що жалюзі установлені, принаймні, з двох протилежних боків броньового листа покрівлі силового відділення. 3. Пристрій за п.1, який відрізняється тим, що стулки жалюзі установлені перпендикулярно відносно нижнього і верхн ього листових еле ментів. В.Ш. (13) 32464 (11) UA нішніх елементів покрівлі, а також знижує моторесурс дви гуна. В основу ви нахо ду поставлена задача створення пристрою для теплового маскування, в якому завдяки новому конструктивному виконанню броньового листа покрівлі силового відділення і розміщенню жалюзі, забезпечується підвищення ефективності теплового маскування. Поставлена задача вирішується тим, що у відомому пристрої для теплово го маскування, який містить броньовий лист покрівлі силового відділення, теплоізоляцію і жалюзі, відповідно до винахо ду, броньовий лист покрівлі силового відділення виконаний із двох нижнього і верхнього листових еле ментів, які установлені із зазором і жорстко сполучені між собою. Обидві поверхні верхнього листового елемента покриті теплоізоляцією, а у передній частині нижнього листового елемента ви конаний отвір. Жа люзі розташова ні по перифе рії броньово го листа покрівлі силового відділення, принаймні, з двох його протилежних боків, в зазорі між нижнім і верхнім листовими елементами. При цьому стулки жалюзі установлені перпендикулярно відносно верхнього і нижнього листових елементів. Виконання броньового листа покрівлі силового відділення у вигляді двох розташованих із (19) Винахід сто сується галузі військової те хніки і може бути використаний для теплового маскування наземних броньованих транспортних засобів, зокрема, екранування тепловипромінюючих поверхонь. Найбільш близьким по технічній суті до винахо ду є пристрій для теплового маскування силового відділення танка, який містить броньовий лист покрівлі силового відділення, покритий теплоізоляцією. У передній частині цього листа установлені жалюзі, через які надходить атмосферне повітря в систему ежекційного охолодження двигуна. Над жалюзі установлена запобіжна сітка. Броньовий лист покрівлі закриває тепловипромінюючі вузли силового відділення і виконує функції теплоізоляційного екрана. (Объект 447А (437А). Техническое описание и инструкция по эксплуа тации. Москва, Военное издательство, 1985г.). Як показує досвід експлуатації танків, такий пристрій не дозволяє досягти потрібного рівня теплового контрасту (
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for heat masking
Автори англійськоюVasylchemko Ivan Vasyliovych, Viniukov Dmytro Mykhailovych, Perepiolkin Mykola Hryhorovych
Назва патенту російськоюУстройство для тепловой маскировки
Автори російськоюВасильченко Иван Иванович, Винюков Дмитрий Михайлович, Перепелкин Николай Григорьевич
