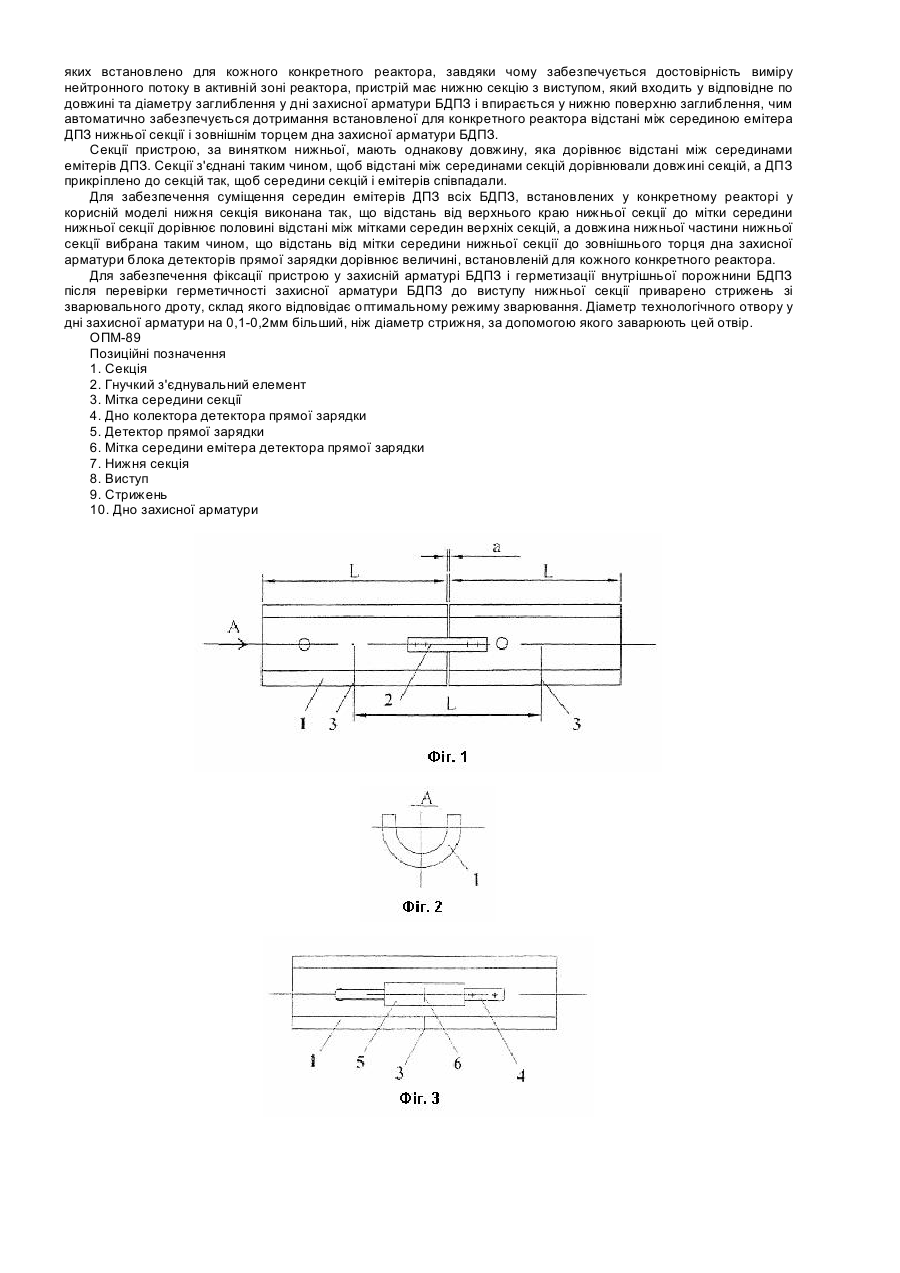

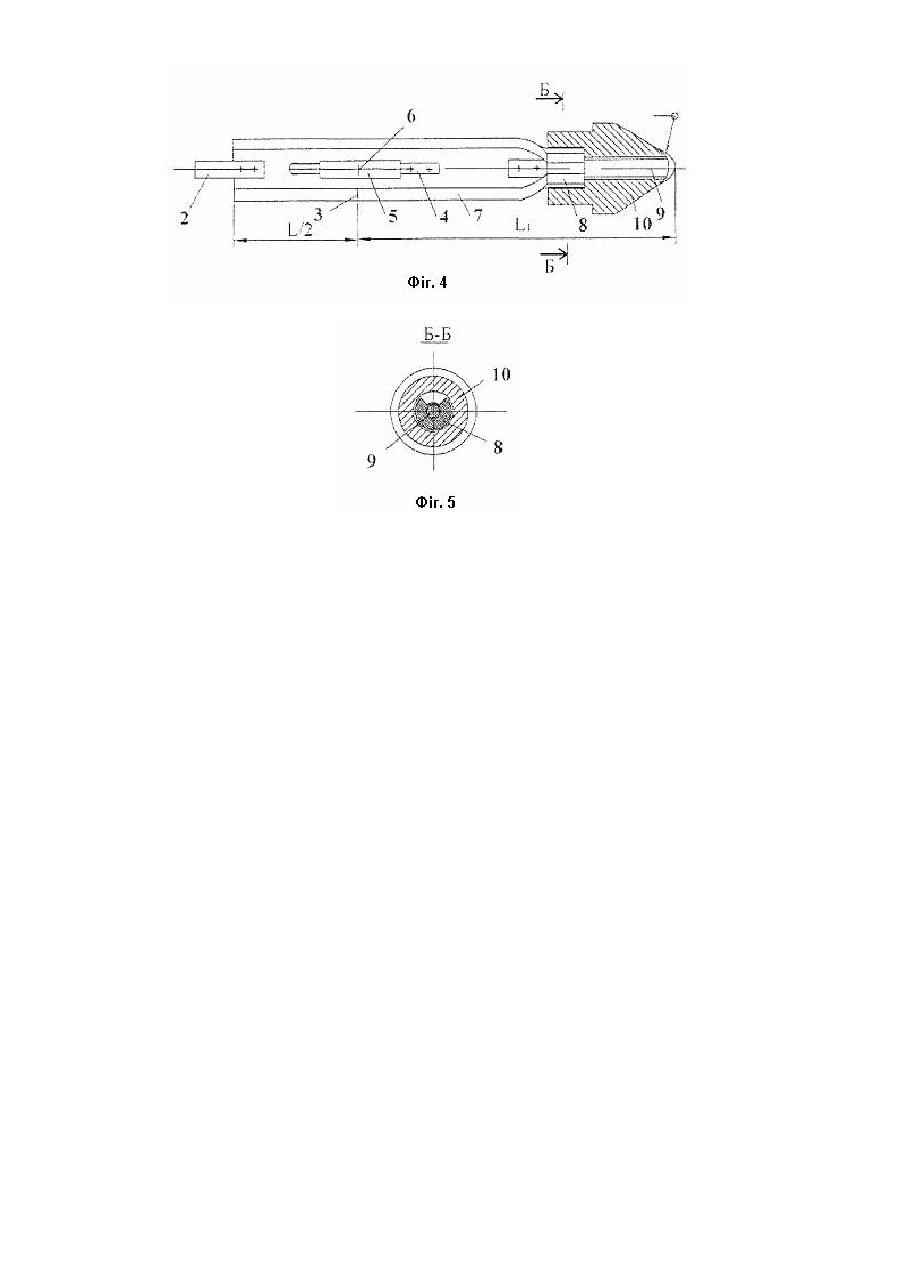

Пристрій для розміщення детекторів прямої зарядки

Корисна модель відноситься до ядерної енергетики і може бути використана при виготовленні блоків детекторів прямої зарядки (далі - БДПЗ) для розміщення детекторів прямої зарядки (далі - ДПЗ), які входять до складу БДПЗ, призначених для роботи у системі внутрішньореакторного контролю, яка використовується для контролю за станом активної зони ядерного реактора. Найближчим за технічною суттю є пристрій для розміщення ДПЗ, відомий із патенту РФ №2140105 С1 [МПК: G21C 17/00, G01T 3/00, H01J 49/00, опубл. 20.10.1999 р.], який складається з плити, що має вигляд коритоподібної пластини, у якій розміщують детектори нейтронів прямої зарядки у відповідності з активною зоною реактора і фіксують у ній за допомогою бандажної стрічки. Недоліком відомого пристрою є можливість руйнування плити при проходженні БДПЗ через згини каналів енерговиділення, а також можливість переміщення ДПЗ вздовж плити, через ненадійну фіксацію ДПЗ на плиті. Крім того, у цьому пристрої для забезпечення встановленої і постійної відстані від торця дна захисної арматури БДПЗ до середини емітера нижнього ДПЗ, а також між серединами емітерів ДПЗ, необхідно використовувати спеціальні шаблони або інші допоміжні засоби. Задачею корисної моделі є підвищення надійності пристрою у процесі проходження БДПЗ через згини каналів енерговиділення під час монтажу і демонтажу БДПЗ у канали енерговиділення реактора, забезпечення надійного кріплення ДПЗ на пристрої, яке виключає можливість переміщення ДПЗ вздовж пристрою, забезпечення автоматичного додержання встановленої відстані між серединами емітерів ДПЗ. Поставлена задача у корисній моделі вирішена тим, що у пристрої для розміщення детекторів прямої зарядки у захисній арматурі блока детекторів прямої зарядки, який складається з жолоба напівциліндричної форми, на внутрішній поверхні якого розміщені колектори детекторів прямої зарядки, а на зовнішній поверхні розміщені з'єднувальні лінії детекторів прямої зарядки, жолоб виконаний гнучким у вигляді ланцюга, який складається з окремих жолобоподібних секцій, гнучко з'єднаних між собою, а також тим, що детектор прямої зарядки прикріплений до внутрішньої поверхні секції шляхом приварювання виступаючої частини дна колектора детектора прямої зарядки, а також тим, що секції, за винятком нижньої, мають однакову довжину, яка дорівнює встановленій для кожного конкретного реактора відстані між серединами емітерів детекторів прямої зарядки, причому секції з'єднані таким чином, що відстані між мітками середин секцій дорівнюють довжині секцій, а детектори прямої зарядки прикріплені до секцій так, що мітки середин секцій і середин емітерів детекторів співпадають, а також тим, що відстань від верхнього краю нижньої секції до мітки середини нижньої секції дорівнює половині відстані між мітками середин верхніх секцій, а довжина нижньої частини нижньої секції вибрана таким чином, що відстань від мітки середини нижньої секції до зовнішнього торця дна захисної арматури блока детекторів прямої зарядки дорівнює величині, встановленій для конкретного реактора. У доцільній формі виконання корисної моделі у нижній частині нижньої секції сформовано виступ, який входить у відповідне заглиблення дна захисної арматури блока детекторів прямої зарядки і своїм торцем впирається у нижню поверхню заглиблення, причому до виступу нижньої секції приварений стрижень зі зварювального дроту, склад якого відповідає оптимальному режиму зварювання, зварювальний дріт введений у наскрізний отвір, виконаний у дні захисної арматури блока детекторів прямої зарядки, і вказаний отвір герметично заварений шляхом розплавляння зварювального дроту. Нижче корисна модель пояснена на прикладі виконання з використанням фігур, на яких зображено: Фіг.1. Приклад виконання з'єднання секцій; Фіг.2. Профіль верхніх секцій; вид А на Фіг.1; Фіг.3. Зварювання виступаючої частини дна колектора ДПЗ з поверхнею секції; Фіг.4. Загальний вигляд нижньої секції, вставленої у дно захисної арматури БДПЗ; Фіг.5. Поперечний переріз Б-Б на Фіг.4. На Фіг.1 зображені дві сусідні секції 1 пристрою, з'єднані між собою гнучким з'єднувальним елементом 2 у вигляді стрижня із зварювального дроту, який приварюють до внутрішніх поверхонь секцій 1. Між секціями полишено зазор а, величина якого вибрана такою, що він уже забезпечує гнучкість з'єднаних у ланцюг секцій, але ще суттєво не впливає на точність розмірів пристрою, наприклад, £ 0,5мм, завдяки чому довжина секцій 1 і відстань між мітками 3 середин секцій практично однакові (L). На Фіг.2 зображена форма виконання профілю жолобоподібної секції 1. На Фіг.3 зображена секція 1 (крім нижньої), до якої приварена виступаюча частина дна 4 колектора детектора 5 прямої зарядки. ДПЗ 5 розміщений на секції 1 таким чином, що мітка 6 середини емітера ДПЗ співпадає з міткою 3 середини секції. На Фіг.4 зображена нижня секція 7 пристрою, на нижньому кінці якої сформовано виступ 8, до якого приварено стрижень 9, а ДПЗ 5 приварений до нижньої секції таким чином. що мітка 5 середини емітера нижнього ДПЗ співпадає з міткою 3, нанесеною від верхнього краю нижньої секції 7 на відстані, що дорівнює половині відстані між серединами верхніх секцій (L/2). Виступ 8 на нижньому кінці нижньої секції 7 входить у заглиблення у дні 10 захисної арматури БДПЗ, а стрижень 9 вставлений у відповідний отвір у дні 10 захисної арматури БДПЗ і за його допомогою цей отвір герметично заварений. Довжина нижньої частини нижньої секції 7 вибрана такою, що відстань L1 від мітки 3 середини нижньої секції 7 до зовнішнього торця дна 10 захисної арматури блока детекторів прямої зарядки дорівнює величині, встановленій для конкретного реактора. На Фіг.5 у перерізі зображено приклад виконання виступу 8 нижньої секції 7 пристрою. Таким чином, запропонована конструкція корисної моделі забезпечує гнучкість напівциліндричного жолоба, до якого кріпляться ДПЗ, при проходженні через згини каналів енерговиділення за рахунок того, що жолоб виконано гнучким у вигляді ланцюга, який складається з окремих жолобоподібних секцій, гнучко з'єднаних між собою, а кількість секцій відповідає кількості ДПЗ, які мають бути розміщені у захисній арматурі БДПЗ. Крім того, для усунення переміщення ДПЗ вздовж пристрою як у процесі монтажу або демонтажу БДПЗ у канали енерговиділення, так і під дією вібрації у процесі експлуатації, кожен ДПЗ прикріплений до внутрішньої поверхні секції шляхом приварювання виступаючої частини дна колектора ДПЗ, виконаної з товстостінної трубки з поверхнею секції, і це приварювання здійснено у кількох місцях по довжині виступаючої частини дна ДПЗ. Для забезпечення однакової точної та відтворюваної відстані між серединою емітера ДПЗ нижньої секції і зовнішнім торцем дна захисної арматури БДПЗ, а також між серединами емітерів ДПЗ кожної секції, значення яких встановлено для кожного конкретного реактора, завдяки чому забезпечується достовірність виміру нейтронного потоку в активній зоні реактора, пристрій має нижню секцію з виступом, який входить у відповідне по довжині та діаметру заглиблення у дні захисної арматури БДПЗ і впирається у нижню поверхню заглиблення, чим автоматично забезпечується дотримання встановленої для конкретного реактора відстані між серединою емітера ДПЗ нижньої секції і зовнішнім торцем дна захисної арматури БДПЗ. Секції пристрою, за винятком нижньої, мають однакову довжину, яка дорівнює відстані між серединами емітерів ДПЗ. Секції з'єднані таким чином, щоб відстані між серединами секцій дорівнювали довжині секцій, а ДПЗ прикріплено до секцій так, щоб середини секцій і емітерів співпадали. Для забезпечення суміщення середин емітерів ДПЗ всіх БДПЗ, встановлених у конкретному реакторі у корисній моделі нижня секція виконана так, що відстань від верхнього краю нижньої секції до мітки середини нижньої секції дорівнює половині відстані між мітками середин верхніх секцій, а довжина нижньої частини нижньої секції вибрана таким чином, що відстань від мітки середини нижньої секції до зовнішнього торця дна захисної арматури блока детекторів прямої зарядки дорівнює величині, встановленій для кожного конкретного реактора. Для забезпечення фіксації пристрою у захисній арматурі БДПЗ і герметизації внутрішньої порожнини БДПЗ після перевірки герметичності захисної арматури БДПЗ до виступу нижньої секції приварено стрижень зі зварювального дроту, склад якого відповідає оптимальному режиму зварювання. Діаметр технологічного отвору у дні захисної арматури на 0,1-0,2мм більший, ніж діаметр стрижня, за допомогою якого заварюють цей отвір. ОПМ-89 Позиційні позначення 1. Секція 2. Гнучкий з'єднувальний елемент 3. Мітка середини секції 4. Дно колектора детектора прямої зарядки 5. Детектор прямої зарядки 6. Мітка середини емітера детектора прямої зарядки 7. Нижня секція 8. Виступ 9. Стрижень 10. Дно захисної арматури
