Пристрій для зарядки акумуляторних батарей

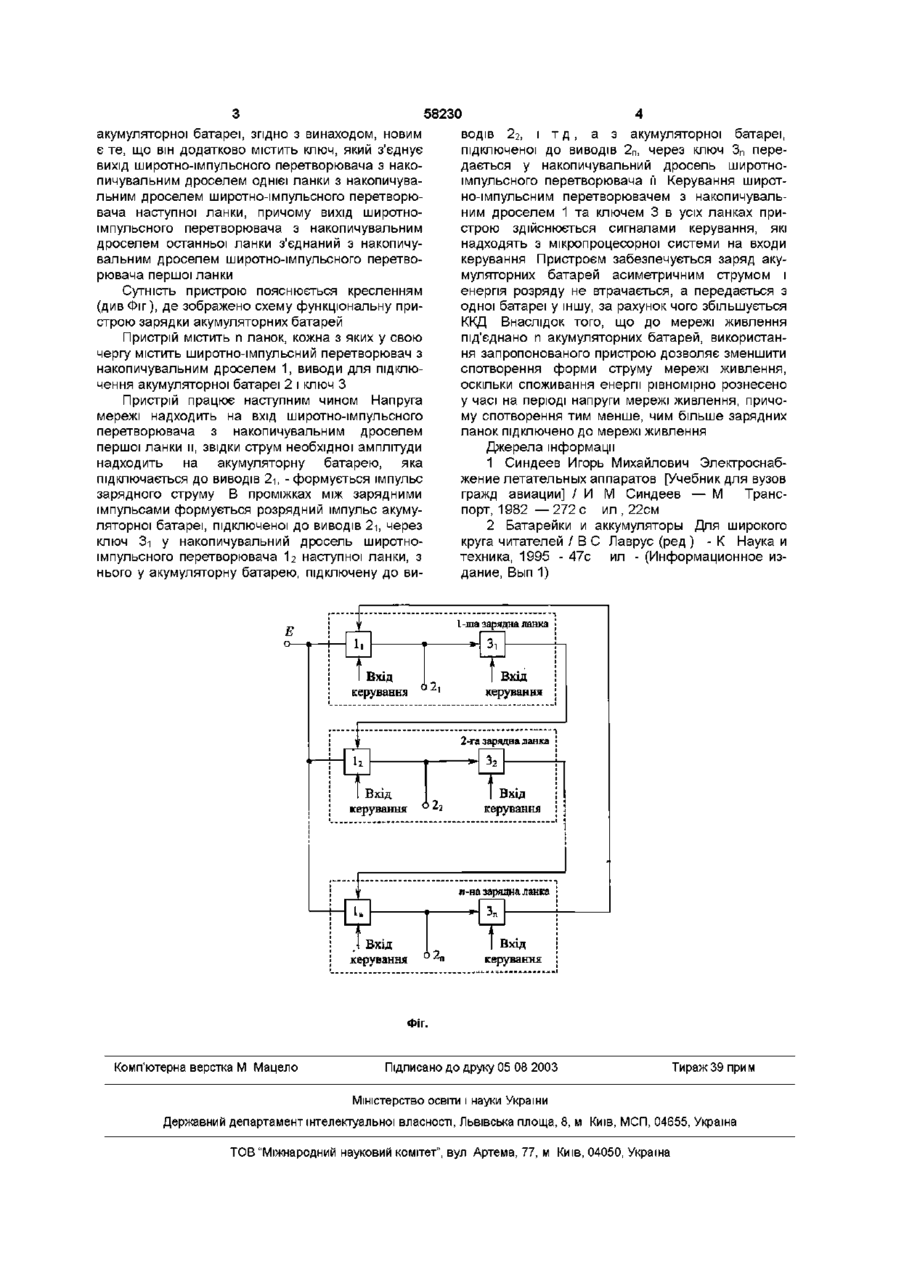

Пристрій для зарядки акумуляторних батарей, що містить задану КІЛЬКІСТЬ зарядних ланок, підключених до вхідного виводу, кожна з яких, в свою чергу, містить широтно-імпульсний перетворювач з накопичувальним дроселем, вихід якого має виводи для підключення акумуляторної батареї, який відрізняється тим, що до кожної з зарядних ланок введено ключ, підключений до виводу для підключення акумуляторної батареї, причому вихід широтно-імпульсного перетворювача з накопичувальним дроселем першої зарядної ланки через ключ приєднаний до накопичувального дроселя широтно-імпульсного перетворювача наступної зарядної ланки, а вихід широтноімпульсного перетворювача з накопичувальним дроселем останньої зарядної ланки через ключ приєднаний до накопичувального дроселя широтно-імпульсного перетворювача першої зарядної ланки Винахід відноситься до області електротехніки і може бути застосований для зарядки акумуляторних батарей в автономних системах, на виробництві та на автозаправних станціях для електромобілів Для зарядки акумуляторних батарей використовують наступні способи постійним струмом (l=const), постійною напругою (U=const), та комбінований спосіб Вказані режими забезпечуються ВІДПОВІДНИМИ напівпровідниковими схемами зарядних джерел живлення акумуляторних батарей Згідно [1] доцільним є заряд акумуляторної батареї переривчастим струмом, причому кращі результати дає заряд асиметричним струмом з різними амплітудами і тривалістю у протилежних напрямках Такий спосіб забезпечує рівномірний об'ємний розподіл концентрації електроліту, включаючи область, пір усередині активної маси, оскільки фронт дифузії не встигає віддалитися на помітну відстань від поверхні електрода при періодичній ЗМІНІ напрямків струму У результаті досягається збільшення зарядної ємності q3 на 1015%, скорочення часу заряду t3 на 10-15% (у порівнянні з параметрами, одержуваними при заряді постійним струмом), а також підвищення ресурсу акумуляторної батареї акумуляторної батареї і забезпечує заряд акумуляторної батареї постійним струмом До недоліків прототипу відноситься неможливість заряджати акумуляторні батареї асиметричним струмом Відомий пристрій для зарядки акумуляторної батареї асиметричним струмом [2], який містить регулятор струму, зібраний на транзисторах В проміжках між зарядними імпульсами формується розрядний імпульс через резистор, підбором якого встановлюється амплітуда розрядного струму Недоліком даного пристрою є наявність втрат енергії внаслідок формування розрядного імпульсу через резистор В основу винаходу поставлено задачу вдосконалення пристрою для заряду акумуляторних батарей шляхом додаткового введення каналу розряду акумуляторної батареї кожної з ланок у накопичувальний дросель широтно-імпульсного перетворювача наступної ланки, що забезпечує заряд акумуляторної батареї асиметричним струмом і підвищення ККД за рахунок енергії розрядного імпульсу, яка передається у накопичувальний дросель широтно-імпульсного перетворювача наступної ланки Поставлена задача вирішується тим, що в пристрої зарядки акумуляторних батарей, кожна ланка якого складається з широтно-імпульсного перетворювача з накопичувальним дроселем, ВХІДНІ виводи якого підключені до джерела постійної напруги і вихід якого має виводи для підключення В якості прототипу обрано пристрій для зарядки акумуляторної батареї, який містить широтноімпульсний перетворювач з накопичувальним дроселем, вихід якого має виводи для підключення О со сч 00 ю 58230 акумуляторної батареї, згідно з винаходом, новим є те, що він додатково містить ключ, який з'єднує вихід широтно-імпульсного перетворювача з накопичувальним дроселем однієї ланки з накопичувальним дроселем широтно-імпульсного перетворювача наступної ланки, причому вихід широтноімпульсного перетворювача з накопичувальним дроселем останньої ланки з'єднаний з накопичувальним дроселем широтно-імпульсного перетворювача першої ланки Сутність пристрою пояснюється кресленням (див Фіг), де зображено схему функціональну пристрою зарядки акумуляторних батарей Пристрій містить п ланок, кожна з яких у свою чергу містить широтно-імпульсний перетворювач з накопичувальним дроселем 1, виводи для підключення акумуляторної батареї 2 і ключ З Пристрій працює наступним чином Напруга мережі надходить на вхід широтно-імпульсного перетворювача з накопичувальним дроселем першої ланки її, звідки струм необхідної амплітуди надходить на акумуляторну батарею, яка підключається до виводів 2-і, - формується імпульс зарядного струму В проміжках між зарядними імпульсами формується розрядний імпульс акумуляторної батареї, підключеної до виводів 2-і, через ключ Зі у накопичувальний дросель широтноімпульсного перетворювача І2 наступної ланки, з нього у акумуляторну батарею, підключену до ви E о—* водів 2г, і т д , а з акумуляторної батареї, підключеної до виводів 2П, через ключ Зп передається у накопичувальний дросель широтноімпульсного перетворювача її Керування широтно-імпульсним перетворювачем з накопичувальним дроселем 1 та ключем 3 в усіх ланках пристрою здійснюється сигналами керування, які надходять з мікропроцесорної системи на входи керування Пристроєм забезпечується заряд акумуляторних батарей асиметричним струмом і енергія розряду не втрачається, а передається з одної батареї у іншу, за рахунок чого збільшується ККД Внаслідок того, що до мережі живлення під'єднано п акумуляторних батарей, використання запропонованого пристрою дозволяє зменшити спотворення форми струму мережі живлення, оскільки споживання енергії рівномірно рознесено у часі на періоді напруги мережі живлення, причому спотворення тим менше, чим більше зарядних ланок підключено до мережі живлення Джерела інформації 1 Синдеев Игорь Михайлович Электроснабжение летательных аппаратов [Учебник для вузов гражд авиации] / И М Синдеев — М Транспорт, 1982 — 272 с ил , 22см 2 Батарейки и аккумуляторы Для широкого круга читателей / В С Лаврус (ред ) - К Наука и техника, 1995 - 47с ил - (Информационное издание, Вып 1) L -шй зарядна ланка її І Вхід Вхії керування І Вхід керування 2-га зарядна ланка Вхід керування І Вхід керування и-на зарядна ланка U Зп 1 Вхід Вхі керування І Вхід керування Фіг. Комп'ютерна верстка М Мацело Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
