Культиватор широкозахватний напівпричіпний кшн-5,6 “резидент”

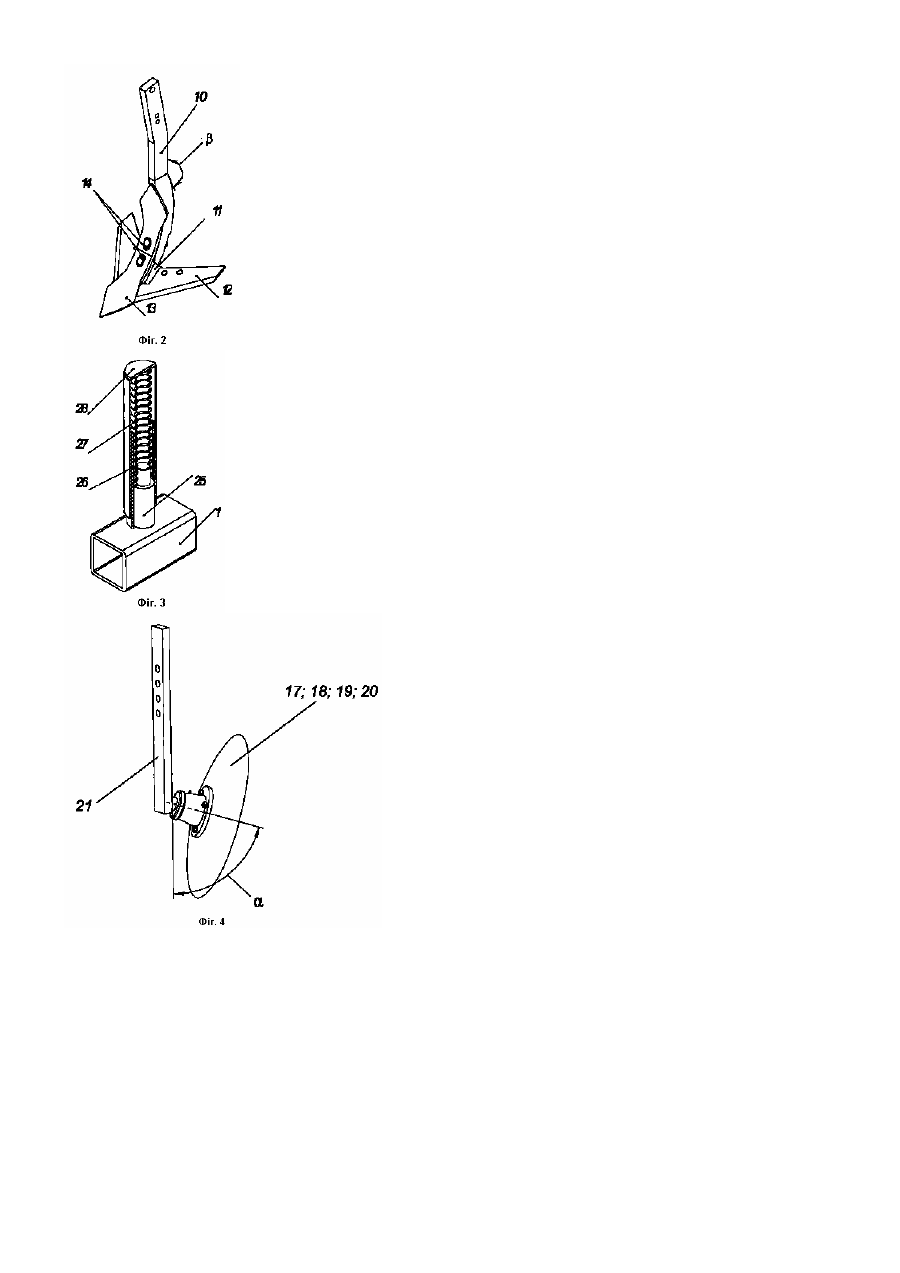

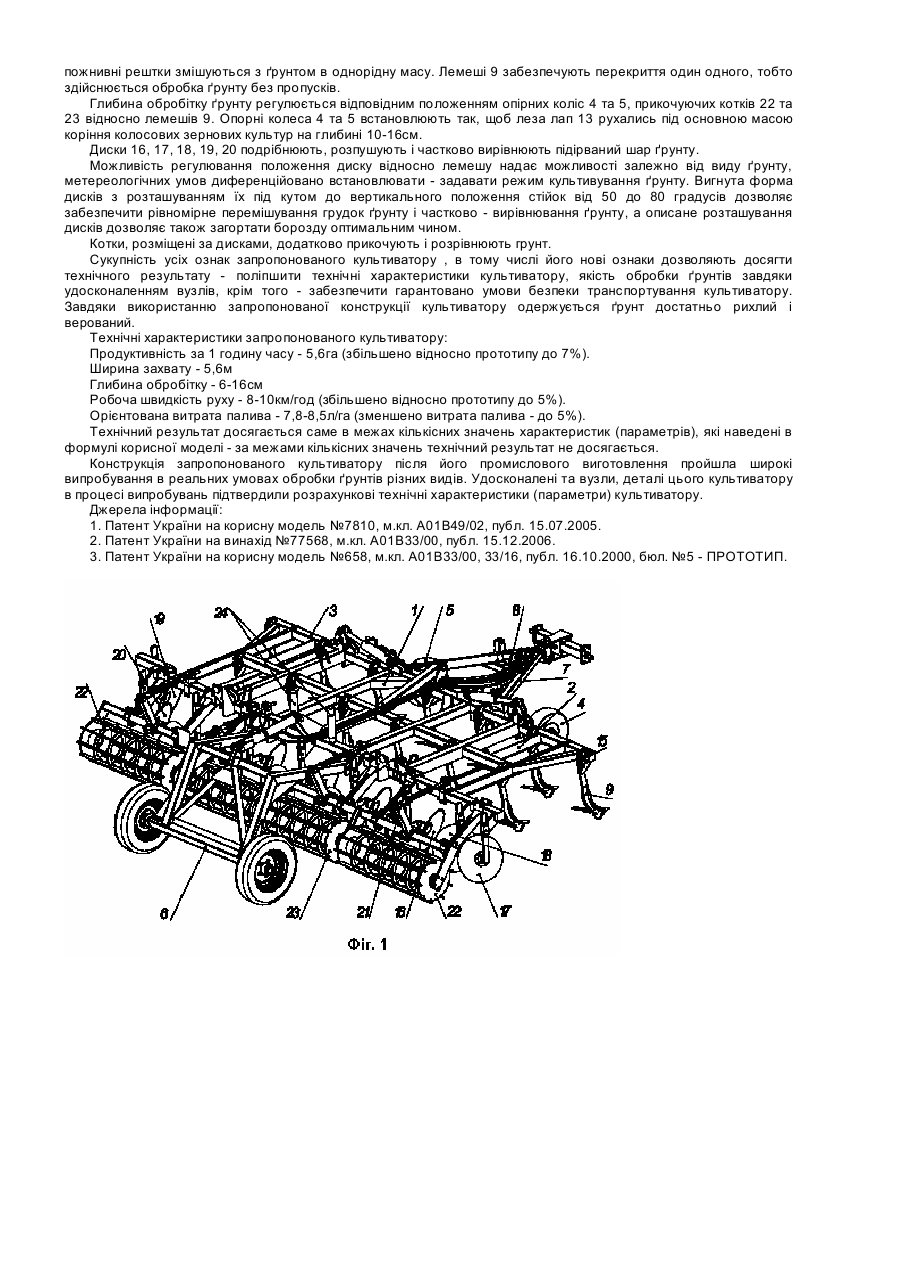

Культиватор належить до сільськогосподарського обладнання, а саме до культиватору широкозахватного напівпричіпного. Відомий культиватор, який містить несучу основу з лапами, валки, котки, траверсу з транспортними колесами, причіп (сниця), гідросистему (Патент України на корисну модель №7810, м.кл. А01В49/02, публ. 15.07.2005 [1]). Таке рішення за рахунок введення додаткових елементів дозволяє підвисити ефективність обробки ґрунту та експлуатаційну надійність культиватору, але використання цього культиватору не дозволяє поширено поліпшити технічні характеристики культиватору, якість обробки ґрунтів, крім того - забезпечити гарантовано умови безпеки транспортування. Відомий культиватор містить раму з лемешами на стійках, дві напіврами, транспортний візок, трикутний причіп, гідросистему (Патент України на винахід №77568, м.кл. А01В33/00, публ. 15.12.2006 [2]). Таке рішення дозволяє підвищити якість обробки ґрунту, забезпечити простоту конструкції, експлуатаційну та технологічну надійність знаряддя, але використання цього культиватору не дозволяє поширено поліпшити технічні характеристики культиватору, якість обробки ґрунтів. Найбільш близьким до запропонованого є культиватор, який містить центральну раму з лемешами на стійках, дві напіврами, встановлені на центральній рамі, вирівнюючи диски, коткувальні котки, транспортний візок, трикутний причіп, опірні колеса, гідросистему (Патент України на корисну модель №658, м.кл. А01В33/00, 33/16, публ. 16.10.2000, бюл. №5 [3]). Це технічне рішення дозволяє спростити конструкцію культиватору, підвисити маневреність та продуктивність її праці. Але цей культиватор має резерв для удосконалення, він не дозволяє поширено поліпшувати технічні його характеристики, якість обробки ґрунтів. Завданням корисної моделі є створення культиватору, який за рахунок удосконалення існуючих вузлів, нових деталей дозволив би поширено поліпшити технічні характеристики культиватору, якість обробки ґрунтів, крім того - гарантовано забезпечити умови безпеки транспортування культиватору. Поставлене завдання вирішується тим, що культиватор широкозахватний напівпричіпний КШН-5,6 "РЕЗИДЕНТ" містить центральну раму з лемешами на вертикально встановлених стійках, дві напіврами, встановлені на центральній рамі вирівнюючи диски, коткувальні котки, транспортний візок, трикутний причіп, опірні колеса, гідросистему. Новим є те, що кожна вертикально встановлена стійка, на якій закріплений леміш, має вигнуту форму з підгибом під кутом 120 до 170 градусів; на кожній вертикальній стійці установлена скоба, до якої закріплена стрільчата лапа, основою якої є розрихлювач з ребрами жорсткості; кожний диск розташований до вертикалного положення стійки під кутом від 50 до 80 градусів, крім того_кожний диск встановлений з можливістю регулювання його положення по висоті відносно лемешу; на центральній рамі додатково встановлені пружинні амортизатори. В окремих випадках виконання для особливих умов застосування запропонований культиватор характеризується наступними ознаками. Розрихлювач виконаний двохстороннім, а ребра жорсткості виконані на його внутрішній стороні. На розрихлювачі виконані повздовжні пази. Для можливості регулювання положення диску по висоті відносно лемешу на вертикально встановленій стійці виконано не менш ніж два отвори. На вертикально встановленій стійці отвори мають круглу форму. Кожний пружинний амортизатор містить палець, на якому встановлені пружина, гільза та ковпак. Запропонований культиватор ілюструється наступними графічними зображеннями; Фіг.1 - загальний вигляд культиватору (ізометрія). Фіг.2 - зображення лемешу. Фіг.3 - зображення амортизатору. Фіг.4 - фрагмент, на якому зображено положення диску. Культиватор містить: центральну раму 1, дві бокові піврами 2 та 3, які з'єднані з рамою 1 шарнірно, що дозволяє складати піврами 2 та 3 при транспортуванні культиватору; два опірних колеса 4 та 5, профіль кожного з яких має сферичну форму для зменшення небажаного тиску ваги культиватору; транспортний візок (колісна підвіска) 6; трикутний причіп 7; гідросистему 8; робочі органи. Робочими органами культиватору є: Не менш ніж 14 лемешів 9 (один з яких показаний на Фіг.1, Фіг.2). Леміш 9 містить стійку 10, яка має вигнуту форму з підгибом під кутом р (бета), а саме 120-170 градусів, на якій установлена скоба 11, до якої закріплена стрільчата лапа 12, основою якої є двосторонній розрихлювач 13 з ребрами жорсткості на внутрішній стороні (тому на Фіг.2 ці ребра позицією не зазначені) та повздовжніми пазами 14. Кожний злемешів 9 кріпиться до центральної рами 1 за допомогою зрізної вісі 15. За лемешами 9 розташовані середні диски 16 та по два крайніх диска з кожної сторони культиватору, а саме праві крайні диски 17 та 18 і ліві крайні диски 19 та 20. Середні диски 16 (у загальній кількості не менш ніж десять) закріплені на центральній рамі 1 та на піврамах 2 та 3 на стійках 21 попарно (тобто по два диски) на кожній такій стійці 21. Кожний з таких дисків має сферичну форму і розташований до вертикального положення вертикально встановленої стійки 21 під кутом а (альфа), а саме - під кутом від 50 до 80 градусів (Фіг.4). На вертикально встановленій стійці 21 виконано не менш ніж два отвори круглої форми для можливості регулювання положення диску відносно лемешу 9, тобто диск встановлений з можливістю регулювання його положення по висоті відносно лемешу. Крайні котки 22, закріплені на піврамах 2 та 3, а середній коток 23 закріплений на центральній рамі 1. При цьому кожний з котків 22 та 23 закріплені до рами 1 шарнірно і підпружинено. На центральній рамі 1 встановлені також пружинні амортизатори 24, кожний з яких містить палець 25, на якому встановлено пружина 26, гільза 27 та ковпак 28 (Фіг.3), які призначені для гарантованої безпечності положення піврам 2 та 3 при транспортуванні без додаткового механічного фіксування положення цих піврам та попередження пошкодження вузлів конструкції при струсах в процесі транспортування культиватору. Запропонований культиватор працює наступним чином. При переміщенні культиватору по полю лемеші 9 підривають і підрізають нижній шар ґрунту, при цьому кожний розрихлювач 12 заглиблюється нижче кожної лапи 13. Лапі 13 підрізають і піднімають шар ґрунту по всій їх ширині. Коріння бур'янів, які розмножуються кореневищами, подрібнюються, в той же час на глибині культивації пожнивні рештки змішуються з ґрунтом в однорідну масу. Лемеші 9 забезпечують перекриття один одного, тобто здійснюється обробка ґрунту без пропусків. Глибина обробітку ґрунту регулюється відповідним положенням опірних коліс 4 та 5, прикочуючих котків 22 та 23 відносно лемешів 9. Опорні колеса 4 та 5 встановлюють так, щоб леза лап 13 рухались під основною масою коріння колосових зернових культур на глибині 10-16см. Диски 16, 17, 18, 19, 20 подрібнюють, розпушують і частково вирівнюють підірваний шар ґрунту. Можливість регулювання положення диску відносно лемешу надає можливості залежно від виду ґрунту, метереологічних умов диференційовано встановлювати - задавати режим культивування ґрунту. Вигнута форма дисків з розташуванням їх під кутом до вертикального положення стійок від 50 до 80 градусів дозволяє забезпечити рівномірне перемішування грудок ґрунту і частково - вирівнювання ґрунту, а описане розташування дисків дозволяє також загортати борозду оптимальним чином. Котки, розміщені за дисками, додатково прикочують і розрівнюють грунт. Сукупність усіх ознак запропонованого культиватору , в тому числі його нові ознаки дозволяють досягти технічного результату - поліпшити технічні характеристики культиватору, якість обробки ґрунтів завдяки удосконаленням вузлів, крім того - забезпечити гарантовано умови безпеки транспортування культиватору. Завдяки використанню запропонованої конструкції культиватору одержується ґрунт достатньо рихлий і верований. Технічні характеристики запропонованого культиватору: Продуктивність за 1 годину часу - 5,6га (збільшено відносно прототипу до 7%). Ширина захвату - 5,6м Глибина обробітку - 6-16см Робоча швидкість руху - 8-10км/год (збільшено відносно прототипу до 5%). Орієнтована витрата палива - 7,8-8,5л/га (зменшено витрата палива - до 5%). Технічний результат досягається саме в межах кількісних значень характеристик (параметрів), які наведені в формулі корисної моделі - за межами кількісних значень технічний результат не досягається. Конструкція запропонованого культиватору після його промислового виготовлення пройшла широкі випробування в реальних умовах обробки ґрунтів різних видів. Удосконалені та вузли, деталі цього культиватору в процесі випробувань підтвердили розрахункові технічні характеристики (параметри) культиватору. Джерела інформації: 1. Патент України на корисну модель №7810, м.кл. А01В49/02, публ. 15.07.2005. 2. Патент України на винахід №77568, м.кл. А01В33/00, публ. 15.12.2006. 3. Патент України на корисну модель №658, м.кл. А01В33/00, 33/16, публ. 16.10.2000, бюл. №5 - ПРОТОТИП.
