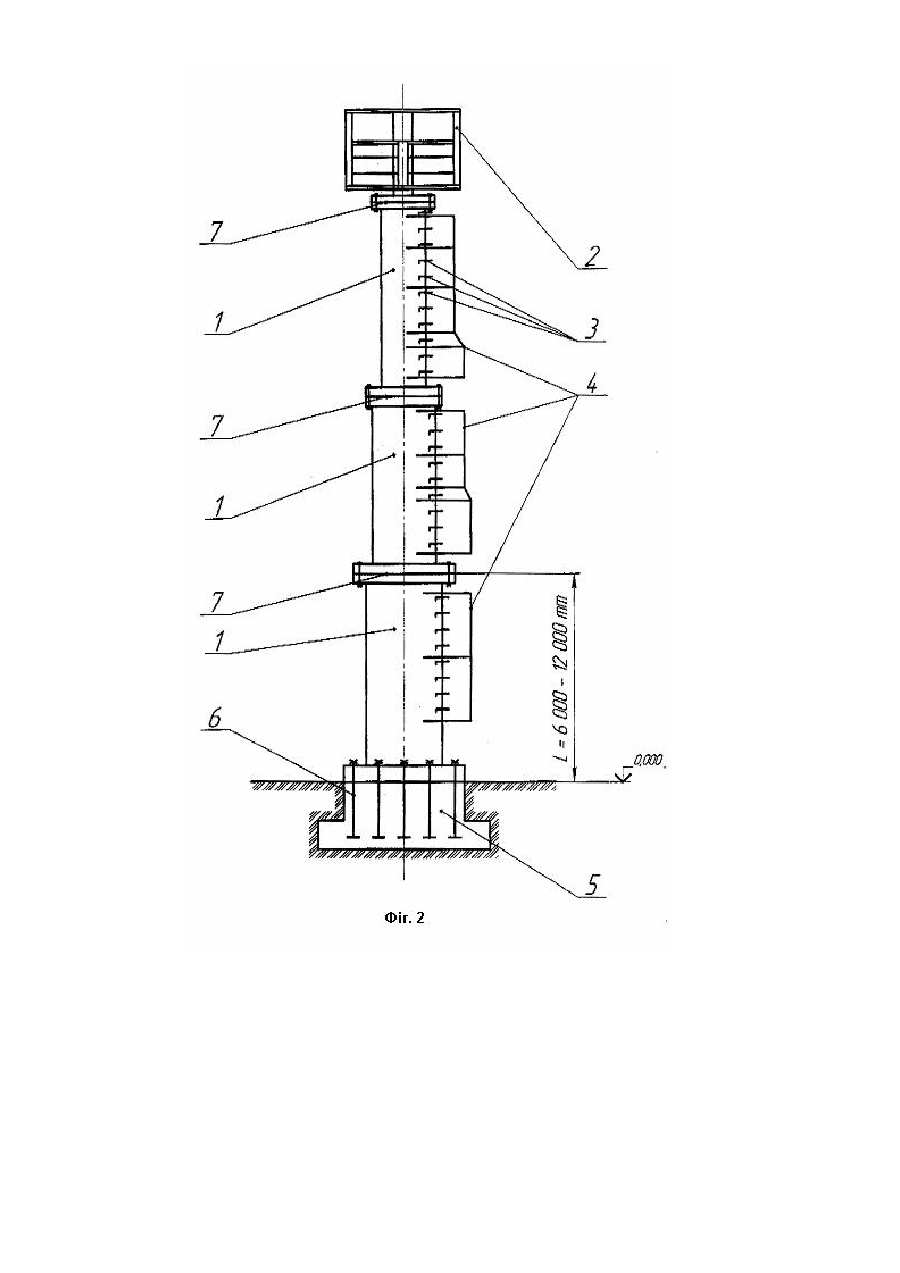

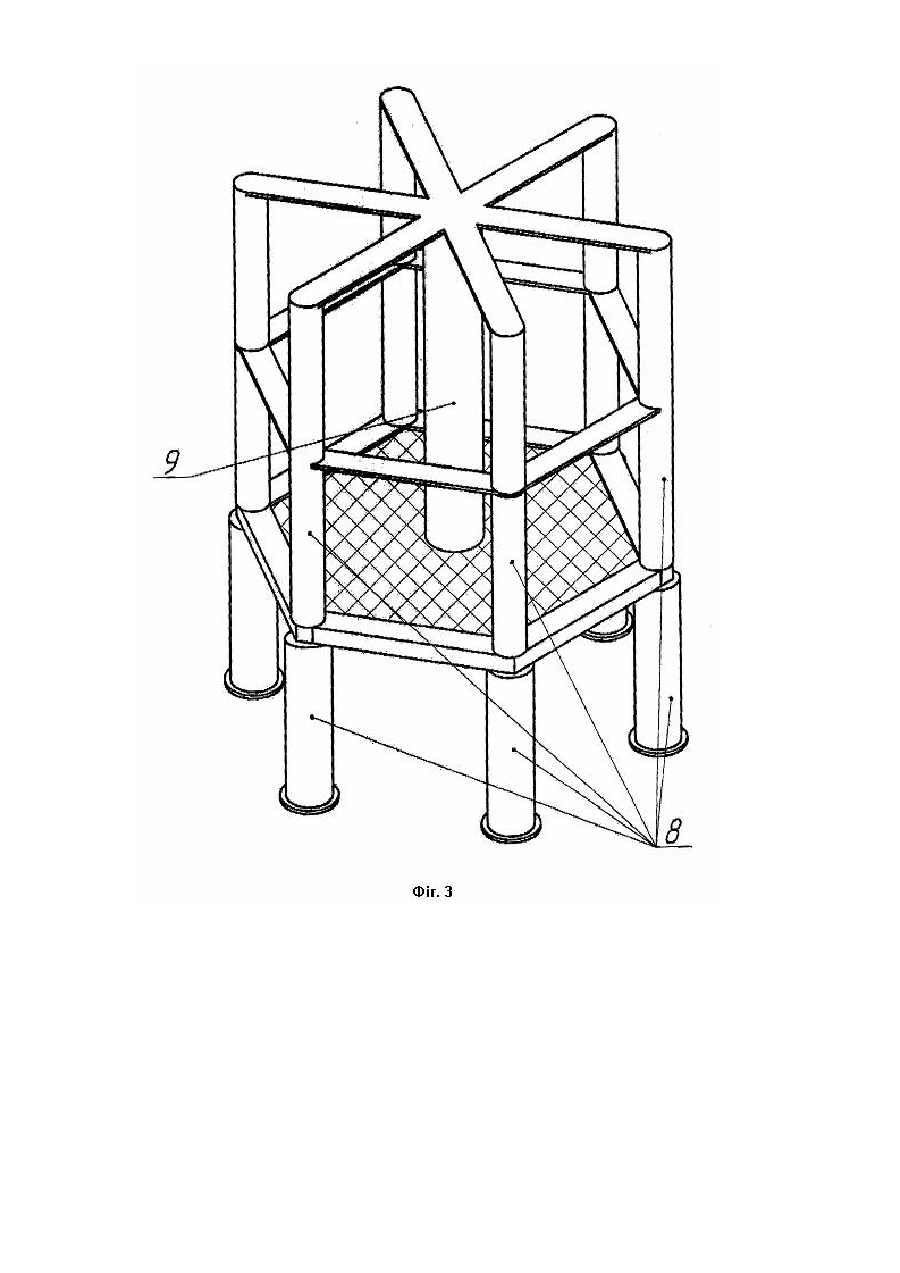

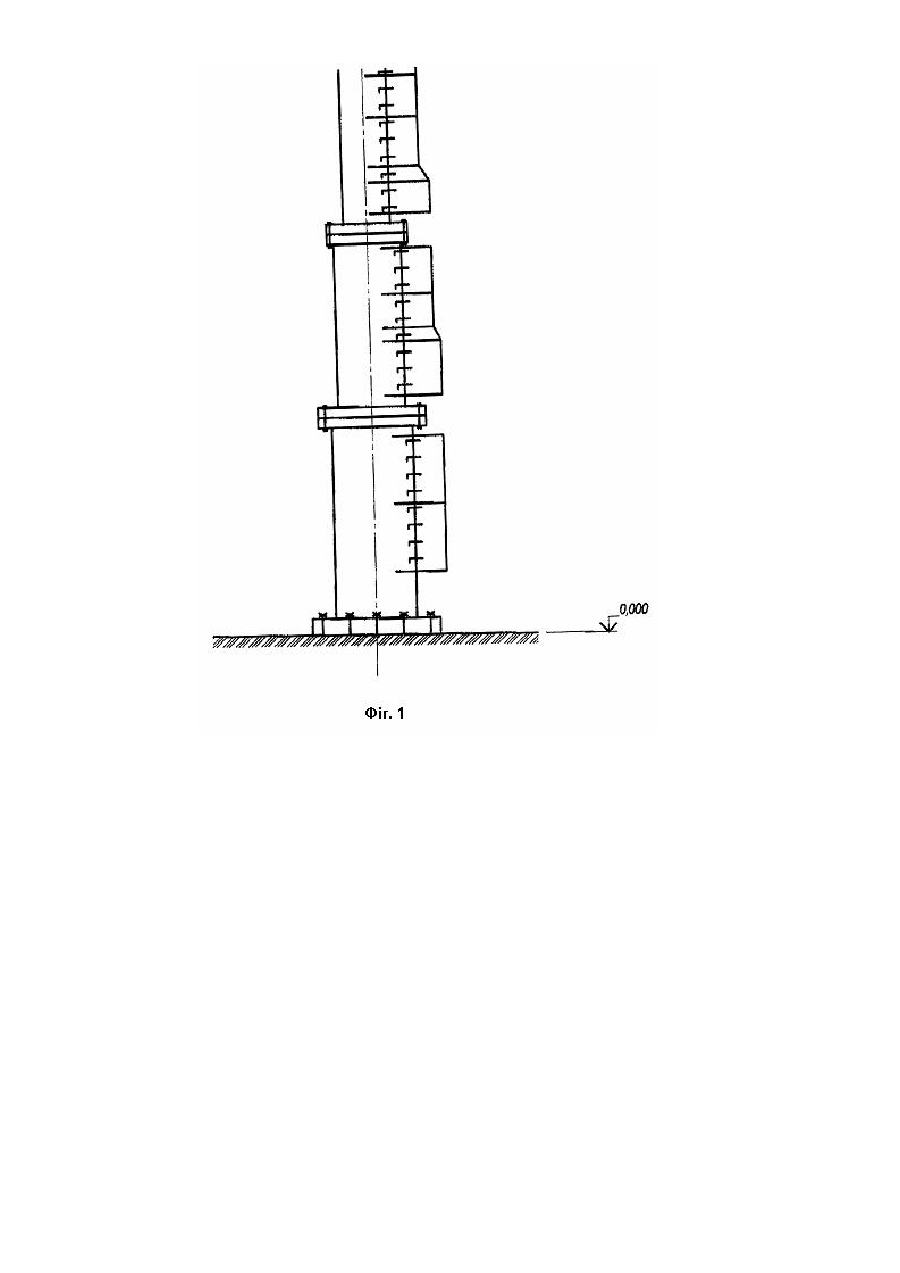

Трубчата вежа

Корисна модель відноситься до галузі будівництва, а саме, до будівництва різного роду веж, призначених, головним чином, для розміщення антенних пристроїв засобів зв'язку. Відома конструкція комбінованої опори, що містить металеву призматичну щоглу, розміщену на заглибленій у грунт залізобетонній стійці, затисненій банкеткою на рівні верха грунтової основи, яка відрізняється тим, що банкетку виконано східчастою з широкою нижньою частиною та вузькою верхньою частиною, через які проходить вертикальний наскрізний отвір для залізобетонної стійки, вздовж якого тіло банкетки армоване вертикальними та горизонтальними сталевими стрижнями, звареними в вигляді Гратчастої коробки, а широка частина тіла банкетки армована щонайменше двома горизонтальними шарами сталевої сітки, при цьому ширина вузької частини банкетки складає (1,5-2,5) D, а висота вузької частини банкетки складає (1,1-2,5) D, де D - діаметр основи залізобетонної стійки (патент України на корисну модель №2295, опубл. 25.04.2007р, МПК (2006Е04H12/08 (2007.01) E04С3/30. Одним з основних недоліків вищеописаної башти є обмежена галузь її застосування, обумовлена необхідністю мати значну площу для установки башти, внаслідок наявності важкої залізобетонної стійки, низька маневреність для встановлення на різних ландшафтах місцевості. Задачею корисної моделі є розробка конструкції трубчатої вежі, яка б дозволяла поширити галузь її застосування за рахунок можливої установки у місцях, які мають малу площу для її установки, яка може експлуатуватися при підвищених вітрових і сейсмічних навантаженнях, мати нагоду установки на грунтах різних типів і мати конструкцію, що знижує витрати на монтаж і транспортування. Дана задача розв’язується наступним чином: трубчата вежа, яка складається із вежі, згідно корисної моделі, вежа виконана із трубчатих металевих секцій різного діаметру, закріплених між собою, оснащених сходами та армованих, принаймні, одним рядом сталевої огорожі, та містить, щонайменше, один майданчик для розміщення і обслуговування антенних пристроїв засобів зв'язку, Майданчик для розміщення і обслуговування антенних пристроїв засобів зв'язку виконаний у вигляді правильного багатокутника в плані, із стійками для кріплення антенних пристроїв, розташованих по кутах або по периметру багатокутника, або нижче рівня майданчика. Закріплення металевих секцій здійснюється за допомогою фланцево-болтових кріплень. Трубчата вежа кріпиться на поверхні землі на армований залізобетонний фундамент анкерними болтами. Корисна модель, що пропонується пояснюється кресленнями, де: На Фіг.1 - представлено загальний вигляд вежі; На Фіг.2 - представлена монтажна схема вежі; На Фіг.3 - ізометричний вигляд майданчика для розміщення і обслуговування антенних пристроїв засобів зв'язку» На кресленнях (Фіг.1 - Фіг.3) подані такі позначення: Трубчата вежа складається із: трубчатих металевих секцій (1), які кріпляться між собою фланцево-болтовими з'єднаннями (7). Трубчаті металеві секції оснащені сходами (3) та армовані, принаймні, одним рядом сталевої огорожі (4). У верхній частині башти розташовано майданчик для обслуговування і установки антенних пристроїв зв'язку (2), який кріпиться до верхньої частини останньої трубчастої металевої секції за допомогою фланцево-болтових з'єднань. Вся вежа монтується на залізобетонному фундаменті (5). Конструкція фундаменту передбачає наявність анкерних болтів (6) для кріплення нижньої трубчастої металевої секції (1). Вежа має декілька трубчатих металевих секцій. Майданчик (2) містить стійки для кріплення антенних пристроїв (8) та розташований всередині майданчика трубний елемент (9). Майданчик може бути виконаний як зварним так і збірним. Залізобетонний фундамент (5) має в своїй конструкції анкерні болти (6) для кріплення трубчатих металевих секцій вежі і проектується залежно від вітрових і сейсмічних навантажень з урахуванням типа грунту, на якому встановлюватиметься башта. Це дозволяє оптимізувати проект башти залежно від конкретних умов установки. Трубчаті металеві секції проектуються для певного наперед вітрового і сейсмічного навантаження і є уніфікованими елементами. Застосування фланців і болтових з’єднань дозволяє скоротити трудомісткість монтажних робіт. Довжина кожної трубчатої металевої секції знаходиться в діапазоні 6000-12000мм. Це дозволяє використовувати для транспортування автомобільний транспорт і знижує витрати на транспортування. Майданчик оснащується огорожами поручнів і настилом. Він кріпиться до верхньої частини останньої трубчатої металевої секції вежі за допомогою фланцево-болтового з'єднання. Конструкція майданчика дозволяє максимально збільшити корисну площу для обслуговування антенних пристроїв без істотного збільшення вітрового опору. Додатково така конструкція дозволяє розташувати максимальну кількість антенних пристроїв, забезпечивши оптимальний розподіл навантаження, Монтаж вежі здійснюється наступним чином. 1. Виготовляються трубчаті металеві секції. 2. Окремо виготовляється огорожа та майданчик. 3. Здійснюється транспортування всіх виготовлених елементів до місця монтажу вежі. 4. Кожна трубчата металева секція з'єднується фланцево-болтовими з'єднаннями з аналогічною секцією та майданчиком, утворюючи вежу, закріплюють за допомогою анкерних болтів. За рахунок однотипності і уніфікації збірних елементів спрощується конструкція вежі. Корисна модель, що пропонується дозволяє встановлювати вежі у місцях, що важко досягаються, наприклад, у гірській місцевості, або в місцях, які мають малу площу для установки башти. Таким чином, описана конструкція вежі може застосовуватися при підвищених вітрових і сейсмічних навантаженнях, встановлюватися на грунтах різного типу і має модульну конструкцію, що дозволяє понизити витрати при монтажі і транспортуванні. Додатково, майданчик для установки І обслуговування антенних пристроїв зв’язку має максимальну площу без істотного збільшення вітрового навантаження і дозволяє мати в своєму розпорядженні максимальну кількість антенних пристроїв з рівномірним розподілом навантаження.
