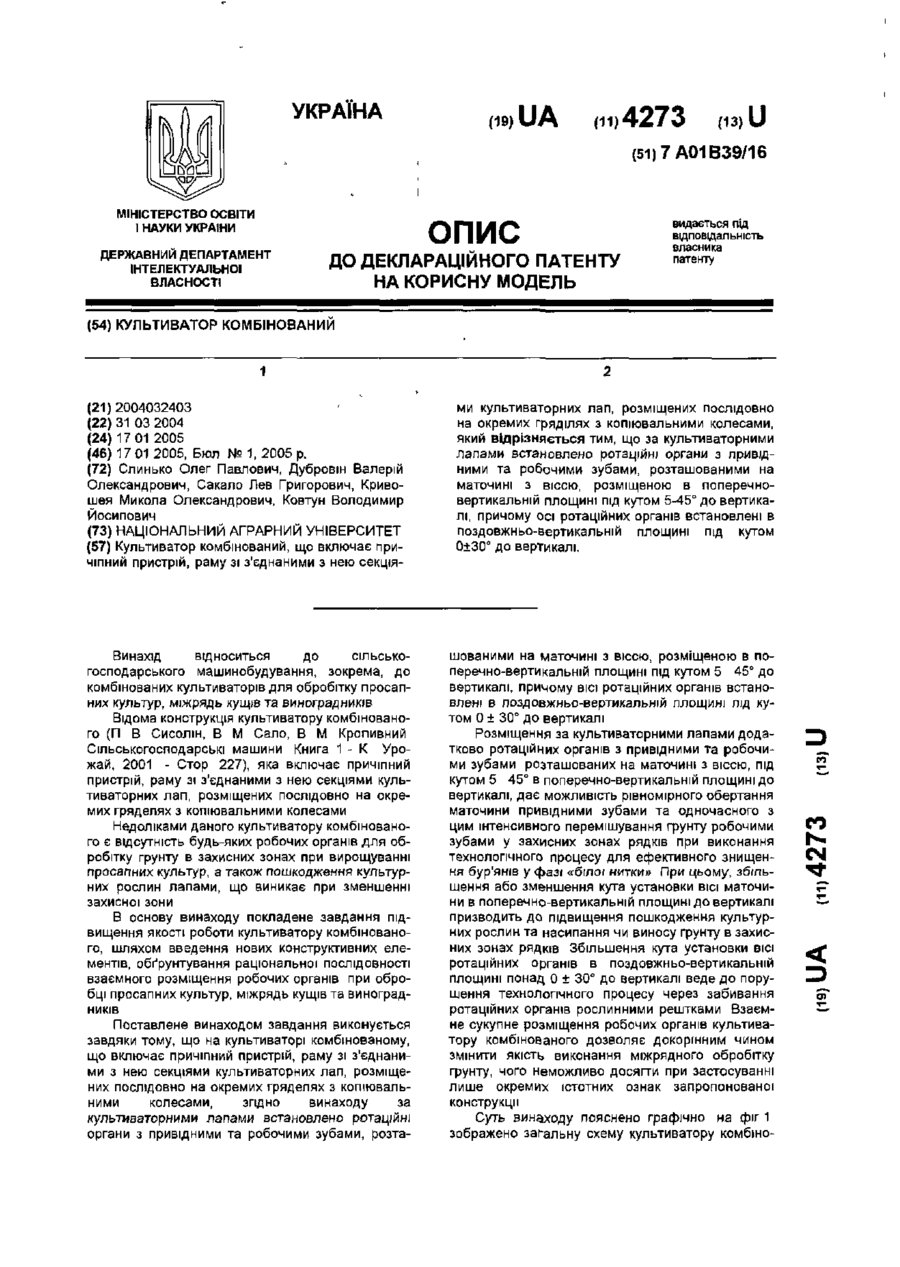

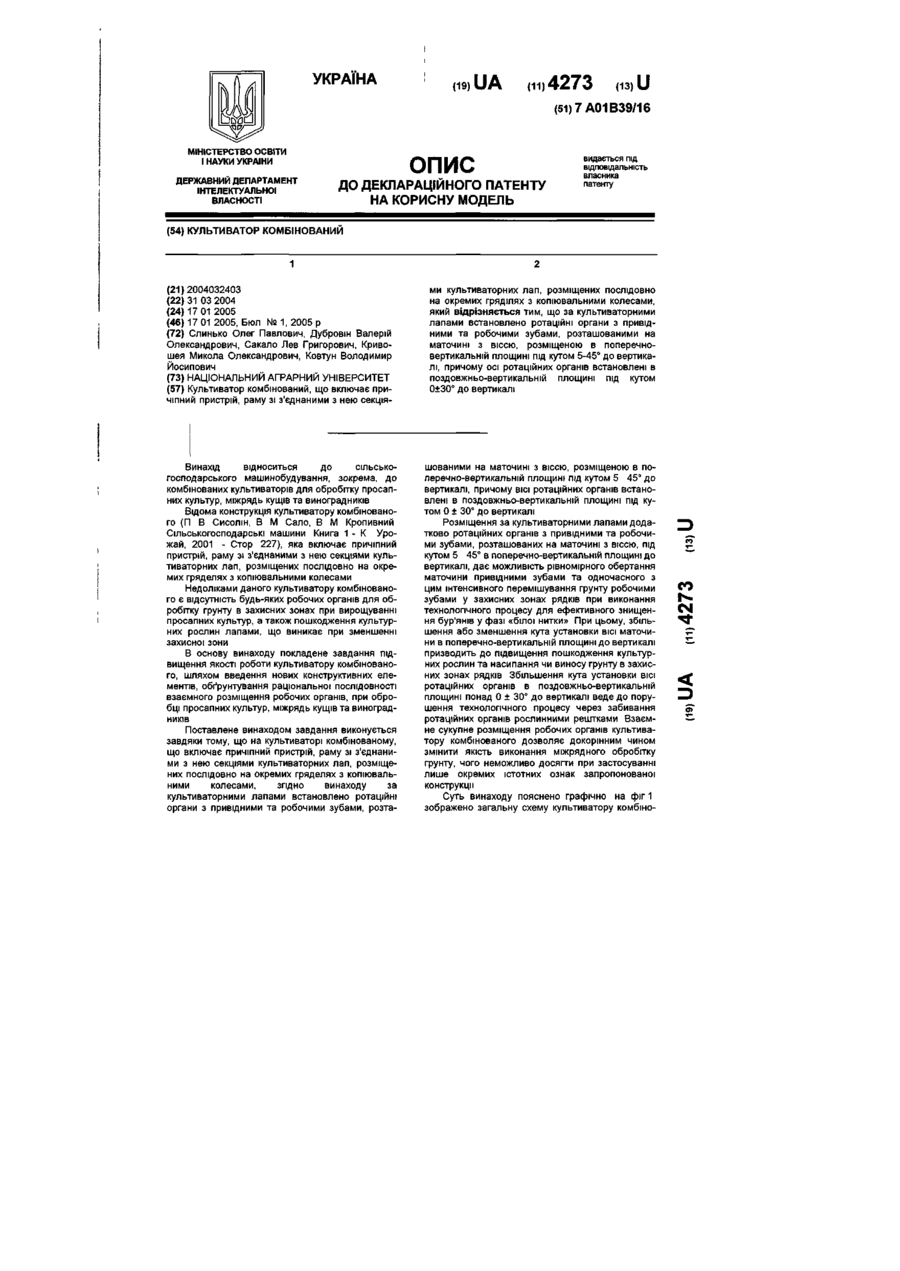

Культиватор комбінований

Культиватор комбінований, що включає причіпний пристрій, раму зі з'єднаними з нею секція ми культиватори их лап, розміщених послідовно на окремих гряділях з копіювальними колесами, який відрізняється тим, що за культиваторними лапами встановлено ротаційні органи з привідними та робочими зубами, розташованими на маточині з віссю, розміщеною в поперечновертикальній площині під кутом 5-45° до вертикалі, причому осі ротаційних органів встановлені в поздовжньо-вертикальній площині під кутом 0±30° до вертикалі. Винахід відноситься до сільськогосподарського машинобудування, зокрема, до комбінованих культиваторів для обробітку просапних культур, міжрядь кущів та виноградників Відома конструкція культиватору комбінованого (П В Сисолін, В М Сало, В М Кропивний Сільськогосподарські машини Книга 1 - К Урожай, 2001 - Стор 227), яка включає причіпний пристрій, раму зі з'єднаними з нею секціями культиваторних лап, розміщених послідовно на окремих гряделях з копіювальними колесами Недоліками даного культиватору комбінованого є відсутність будь-яких робочих органів для обробітку грунту в захисних зонах при вирощуванні просапних культур, а також пошкодження культурних рослин лапами, що виникає при зменшенні захисної зони В основу винаходу покладене завдання підвищення якості роботи культиватору комбінованого, шляхом введення нових конструктивних елементів, обґрунтування раціональної ПОСЛІДОВНОСТІ взаємного розміщення робочих органів при обробці просапних культур, міжрядь кущів та виноградників Поставлене винаходом завдання виконується завдяки тому, що на культиваторі комбінованому, що включає причіпний пристрій, раму зі з'єднаними з нею секціями культиваторних лап, розміщених послідовно на окремих гряделях з копіювальними колесами, згідно винаходу за культиваторними лапами встановлено ротаційні органи з привідними та робочими зубами, розта шованими на маточині з віссю, розміщеною в поперечно-вертикальній площині під кутом 5 45° до вертикалі, причому ВІСІ ротаційних органів встановлені в поздовжньо-вертикальній площині під кутом 0 ± 30° до вертикалі Розміщення за культиваторними лапами додатково ротаційних органів з привідними та робочими зубами розташованих на маточині з віссю, під кутом 5 45° в поперечно-вертикальній площині до вертикалі, дає можливість рівномірного обертання маточини привідними зубами та одночасного з цим інтенсивного перемішування грунту робочими зубами у захисних зонах рядків при виконання технологічного процесу для ефективного знищення бур'янів у фазі «білої нитки» При цьому, збільшення або зменшення кута установки ВІСІ маточини в поперечно-вертикальній площині до вертикалі призводить до підвищення пошкодження культурних рослин та насипання чи виносу грунту в захисних зонах рядків Збільшення кута установки ВІСІ ротаційних органів в поздовжньо-вертикальній площині понад 0 ± ЗО" до вертикалі веде до порушення технологічного процесу через забивання ротаційних органів рослинними рештками Взаємне сукупне розміщення робочих органів культиватору комбінованого дозволяє докорінним чином змінити якість виконання міжрядного обробітку грунту, чого неможливо досягти при застосуванні лише окремих істотних ознак запропонованої конструкції Суть винаходу пояснено графічно на фіг 1 зображено загальну схему культиватору комбіно CM 4273 При цьому робочі 9 зуби описують складну траєкваного, вигляд зверху, на фіг 2 - схему секції культорію (наприклад, циклоїдальну) Розміщення за тиватору комбінованого, вигляд збоку Культивакультиваторними лапами 4 ротаційних органів 7 з тор комбінований включає причіпний пристрій 1, привідними 8 та робочими 9 зубами, дозволяє пораму 2 зі з'єднаними з нею секціями 3 культиватослідовно обробити грунт в міжряддях та захисних рних лап 4, розміщених послідовно на окремих зонах рядків Розташування додатково ротаційних гряделях 5 з копіювальними колесами 6, за кульорганів 7 з привідними 8 та робочими 9 зубами на тиваторними лапами 4 додатково встановлено маточині 10 з віссю 11і під кутом 5 45° в попереротаційні органи 7 з привідними 8 та робочими 9 чно-вертикальній площині до вертикалі забезпечує зубами розташованими на маточині 10 з віссю 11, постійне самоочищення з привідних 8 та робочих 9 розміщеною в поперечно-вертикальній площині під зубів від рослинних решток сприяє надійному викутом 5 45° до вертикалі При цьому ВІСІ 11 ротаконанню технологічного процесу Кут установки ційних органів 7 встановлені в поздовжньоВІСІ 11 маточини 10 в поперечно-вертикальній вертикальній площині під кутом 0 + 30° до вертиплощині до вертикалі в межах 0 ± 30° дозволяє не калі пошкоджувати культурні рослини в захисних зонах Культиватор комбінований працює наступним рядків чином При переміщенні культиватору комбінованого бур'яни в міжряддях підрізаються культиваЗапропоноване технічне рішення дозволяє доторними лапами 4 За рахунок розміщення осі 11 вести ступінь знищення бур'янів у фазі «білої нитматочини 10 похило в поперечно-вертикальній ки» до 60-70% при стабільному й достатньому площині, привідні 8 та робочі 9 зуби розпушують самоочищенні привідних та робочих зубів від наґрунт в зоні рядка знищують бур'яни у фазі «білої липання ґрунту та рослинних решток, суттєво понитки», не пошкоджуючи культурні рослини які кращити обробіток грунту в захисних зонах довкодосягли фази «3-4 справжніх листочків», при цьола культурних рослин при незначному (до 3%) му маточини 10 обертаються навколо осей 11 за пошкодженні їх кореневої системи і без викорисрахунок зчеплення привідних 8 зубів з ґрунтом тання гербіцидів чи ручної праці •ІГ.1 Комп ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ, МСП 03680 Україна ДП "Український інститут промислової власності, вул Глазунова, 1, м Київ-42 01601
