Спосіб відвалоутворення

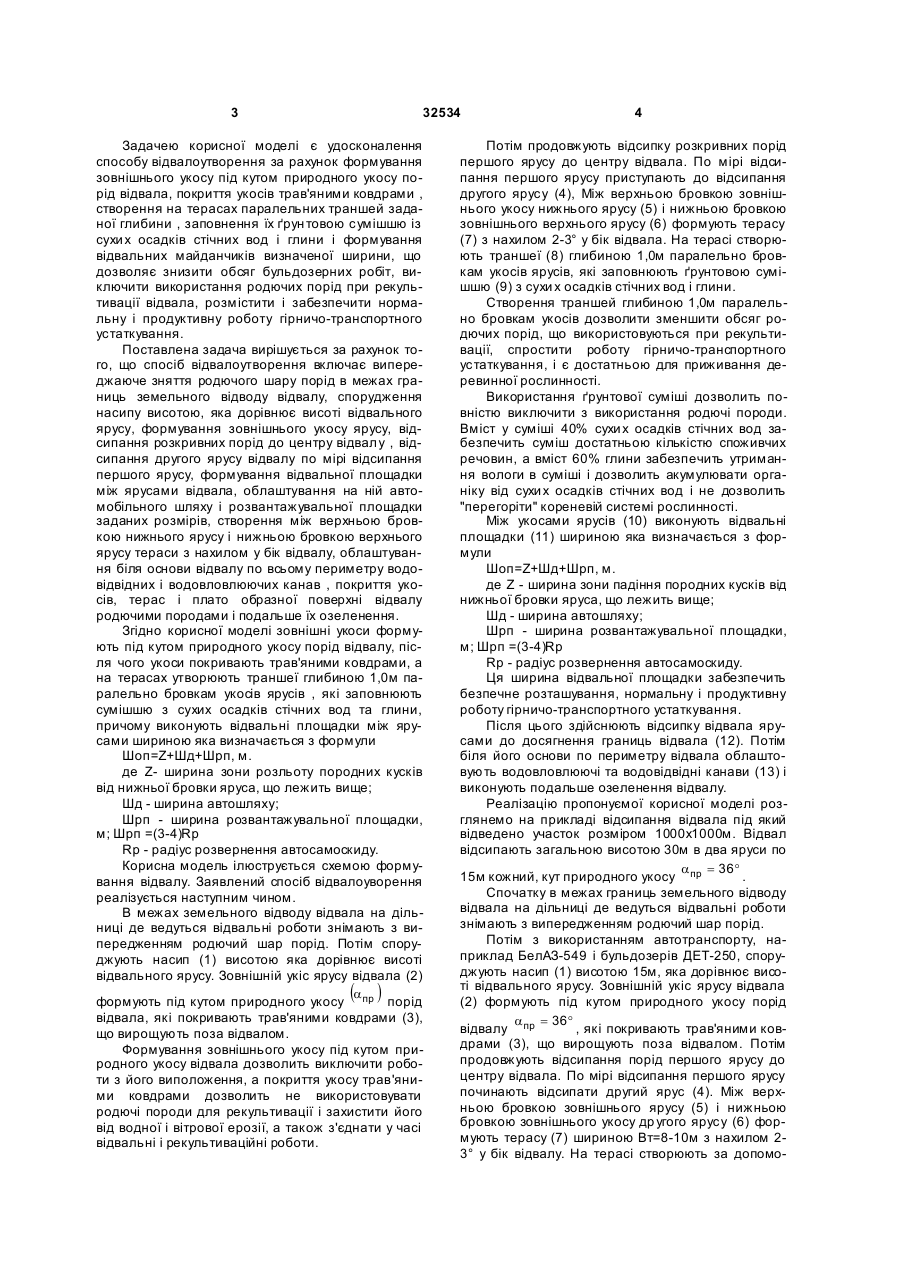

Спосіб відвалоутворення, що включає випереджаюче зняття родючого шару порід в межах границь земельного відводу відвалу, спорудження насипу висотою, яка дорівнює висоті відвального ярусу, формування зовнішнього укосу ярусу, відсипання розкривних порід до центра відвалу, відсипання другого ярусу відвалу у міру відсипання першого ярусу, формування відвальної площадки між ярусами відвалу, облаштування на ній автомобільного шляху і розвантажувальної площадки заданих розмірів, створення між верхньою бров U 1 3 32534 Задачею корисної моделі є удосконалення способу відвалоутворення за рахунок формування зовнішнього укосу під кутом природного укосу порід відвала, покриття укосів трав'яними ковдрами , створення на терасах паралельних траншей заданої глибини , заповнення їх ґрун товою сумішшю із сухи х осадків стічних вод і глини і формування відвальних майданчиків визначеної ширини, що дозволяє знизити обсяг бульдозерних робіт, виключити використання родючих порід при рекультивації відвала, розмістити і забезпечити нормальну і продуктивну роботу гірничо-транспортного устаткування. Поставлена задача вирішується за рахунок того, що спосіб відвалоутворення включає випереджаюче зняття родючого шару порід в межах границь земельного відводу відвалу, спорудження насипу висотою, яка дорівнює висоті відвального ярусу, формування зовнішнього укосу ярусу, відсипання розкривних порід до центру відвалу , відсипання другого ярусу відвалу по мірі відсипання першого ярусу, формування відвальної площадки між ярусами відвала, облаштування на ній автомобільного шляху і розвантажувальної площадки заданих розмірів, створення між верхньою бровкою нижнього ярусу і нижньою бровкою верхнього ярусу тераси з нахилом у бік відвалу, облаштування біля основи відвалу по всьому периметру водовідвідних і водовловлюючих канав , покриття укосів, терас і плато образної поверхні відвалу родючими породами і подальше їх озеленення. Згідно корисної моделі зовнішні укоси формують під кутом природного укосу порід відвалу, після чого укоси покривають трав'яними ковдрами, а на терасах утворюють траншеї глибиною 1,0м паралельно бровкам укосів ярусів , які заповнюють сумішшю з сухих осадків стічних вод та глини, причому виконують відвальні площадки між ярусами шириною яка визначається з формули Шоп=Z+Шд+Шрп, м. де Z- ширина зони розльоту породних кусків від нижньої бровки яруса, що лежить вище; Шд - ширина автошляху; Шрп - ширина розвантажувальної площадки, м; Шрп =(3-4)Rp Rp - радіус розвернення автосамоскиду. Корисна модель ілюструється схемою формування відвалу. Заявлений спосіб відвалоуворення реалізується наступним чином. В межах земельного відводу відвала на дільниці де ведуться відвальні роботи знімають з випередженням родючий шар порід. Потім споруджують насип (1) висотою яка дорівнює висоті відвального ярусу. Зовнішній укіс ярусу відвала (2) a формують під кутом природного укосу пр порід відвала, які покривають трав'яними ковдрами (3), що вирощують поза відвалом. Формування зовнішнього укосу під кутом природного укосу відвала дозволить виключити роботи з його виположення, а покриття укосу трав'яними ковдрами дозволить не використовувати родючі породи для рекультивації і захистити його від водної і вітрової ерозії, а також з'єднати у часі відвальні і рекультиваційні роботи. ( ) 4 Потім продовжують відсипку розкривних порід першого ярусу до центру відвала. По мірі відсипання першого ярусу приступають до відсипання другого ярусу (4), Між верхньою бровкою зовнішнього укосу нижнього ярусу (5) і нижньою бровкою зовнішнього верхнього ярусу (6) формують терасу (7) з нахилом 2-3° у бік відвала. На терасі створюють траншеї (8) глибиною 1,0м паралельно бровкам укосів ярусів, які заповнюють ґрунтовою сумішшю (9) з сухи х осадків стічних вод і глини. Створення траншей глибиною 1,0м паралельно бровкам укосів дозволити зменшити обсяг родючих порід, що використовуються при рекультивації, спростити роботу гірничо-транспортного устаткування, і є достатньою для приживання деревинної рослинності. Використання ґрунтової суміші дозволить повністю виключити з використання родючі породи. Вміст у суміші 40% сухи х осадків стічних вод забезпечить суміш достатньою кількістю споживчих речовин, а вміст 60% глини забезпечить утримання вологи в суміші і дозволить акумулювати органіку від сухи х осадків стічних вод і не дозволить "перегоріти" кореневій системі рослинності. Між укосами ярусів (10) виконують відвальні площадки (11) шириною яка визначається з формули Шоп=Z+Шд+Шрп, м. де Z - ширина зони падіння породних кусків від нижньої бровки яруса, що лежить вище; Шд - ширина автошляху; Шрп - ширина розвантажувальної площадки, м; Шрп =(3-4)Rp Rp - радіус розвернення автосамоскиду. Ця ширина відвальної площадки забезпечить безпечне розташування, нормальну і продуктивну роботу гірничо-транспортного устаткування. Після цього здійснюють відсипку відвала ярусами до досягнення границь відвала (12). Потім біля його основи по периметру відвала облаштовують водовловлюючі та водовідвідні канави (13) і виконують подальше озеленення відвалу. Реалізацію пропонуємої корисної моделі розглянемо на прикладі відсипання відвала під який відведено участок розміром 1000x1000м. Відвал відсипають загальною висотою 30м в два яруси по a = 36 ° 15м кожний, кут природного укосу пр . Спочатку в межах границь земельного відводу відвала на дільниці де ведуться відвальні роботи знімають з випередженням родючий шар порід. Потім з використанням автотранспорту, наприклад БелАЗ-549 і бульдозерів ДЕТ-250, споруджують насип (1) висотою 15м, яка дорівнює висоті відвального ярусу. Зовнішній укіс ярусу відвала (2) формують під кутом природного укосу порід a = 36 ° відвалу пр , які покривають трав'яними ковдрами (3), що вирощують поза відвалом. Потім продовжують відсипання порід першого ярусу до центру відвала. По мірі відсипання першого ярусу починають відсипати другий ярус (4). Між верхньою бровкою зовнішнього ярусу (5) і нижньою бровкою зовнішнього укосу др угого ярусу (6) формують терасу (7) шириною Вт=8-10м з нахилом 23° у бік відвалу. На терасі створюють за допомо 5 32534 гою екскаватора ЭС-1 траншеї (8) глибиною 1,0м паралельно бровкам ярусів. Траншеї заповнюють ґрунтовою сумішшю(9) з сухи х осадків стічних вод і глини. Між укосами ярусів (10) виконують відвальні площадки(11) шириною, яка визначається з формули Шoп=Z+Шд+Шрп, де Z - ширина зони падіння породних кусків від нижньої бровки яруса, що лежить вище, Z=8-10м Шд - ширина автошляху, Шрп - ширина розвантажувальної площадки,м; Шрп =(3-4)Rp Rp - радіус розвернення автосамоскиду Для БелАЗ-549 Шд=15м, Rp=10м, Шоп = 8+15+40=63м Після цього продовжують відсипання відвалу ярусами до досягнення проектних границь відвалу (12). Потім по периметру відвалу створюють водовлюючі і водовідвідні канави (13) і виконують подальше озеленення відвалу. Виключення обсягу бульдозерних робіт з виположення укосів відвалу визначиться з формули ( ) V1 = 1/ 2H2 o ctga б - сtga пр Р о де Но - загальна висота відвалу; a б - кут виположення по базовому варіанту, a б = 30° . Комп’ютерна в ерстка Д. Шев ерун 6 a пр - кут природного укосу порід відвалу, a пр = 36 ° ; Ро - периметр відвалу. V1 = 1 / 2*900(ctg30° - ctg36°)4000 = 594000м3 Зниження обсягу родючих порід при рекультивації укосів визначиться з формули V2 = m1 Ho / sin aпр Ро , m1 - товщина шару родючих порід, що де ( ) укладають на укосах, m =0,2м V2 =0,2*(30/0,6)4000=40000м3 Виключення об'єму родючих порід, за рахунок використання ґрунтової суміші на терасах V3 = m2BтРо m2 - товщина шару родючих порід ,які укладали на терасах, т2=0,5м Bт - ширина тераси, Вт = 8м V3=0,5*8*4000=16000m3 Таким чином використання пропонуємої моделі дозволить знизити об'єм бульдозерних робіт при ви положенні укосів на 594000м3 і виключити обсяги використання родючих порід на укосах відвалу на 40000м3 і на терасах на 16000м3 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
