Сильфон зчленованих автобусів і тролейбусів
Номер патенту: 32533
Опубліковано: 26.05.2008
Автори: Чуркін Ігор Анатолійович, Підгайний Юрій Орестович, Фарбазов Сагід Магасумович, Цюцюра Адріан Орестович
Формула / Реферат
Сильфон для зчленованих автобусів і тролейбусів, що має розміщені впоперек до поздовжньої осі сильфона гофри і елементи для приєднання до порталу та кузовів передньої і задньої ланок автобуса (тролейбуса), який відрізняється тим, що гофри сильфона утворені із двох боковинок, окремо скроєних з тканого, покритого еластичним і термопластичним покриттям, матеріалу, причому вздовж внутрішніх своїх торців кожна пара боковинок з'єднана між собою клеєм і облямівкою, що обгортає внутрішні торці боковинок і з'єднана з боковинками швом, а вздовж зовнішніх своїх торців кожна пара боковинок з'єднана між собою клеєм і зверху скріплена металічним профілем, що облягає зовнішні торці боковинок і утримується на боковинках за рахунок обтискання профілю, при цьому кожна із двох крайніх боковинок вздовж внутрішніх своїх торців обладнана тросом, який обгорнутий тканим матеріалом, пришитим вздовж внутрішнього торця крайньої боковинки, при цьому в процесі приєднання сильфона до порталу та кузовів передньої і задньої ланок автобуса (тролейбуса) троси вмонтовуються за допомогою еластичних профілів в пази порталу та металічних профілів, закріплених на торцях кузовів еквідистантно кривизні поперечного перерізу кузовів автобуса (тролейбуса).
Текст

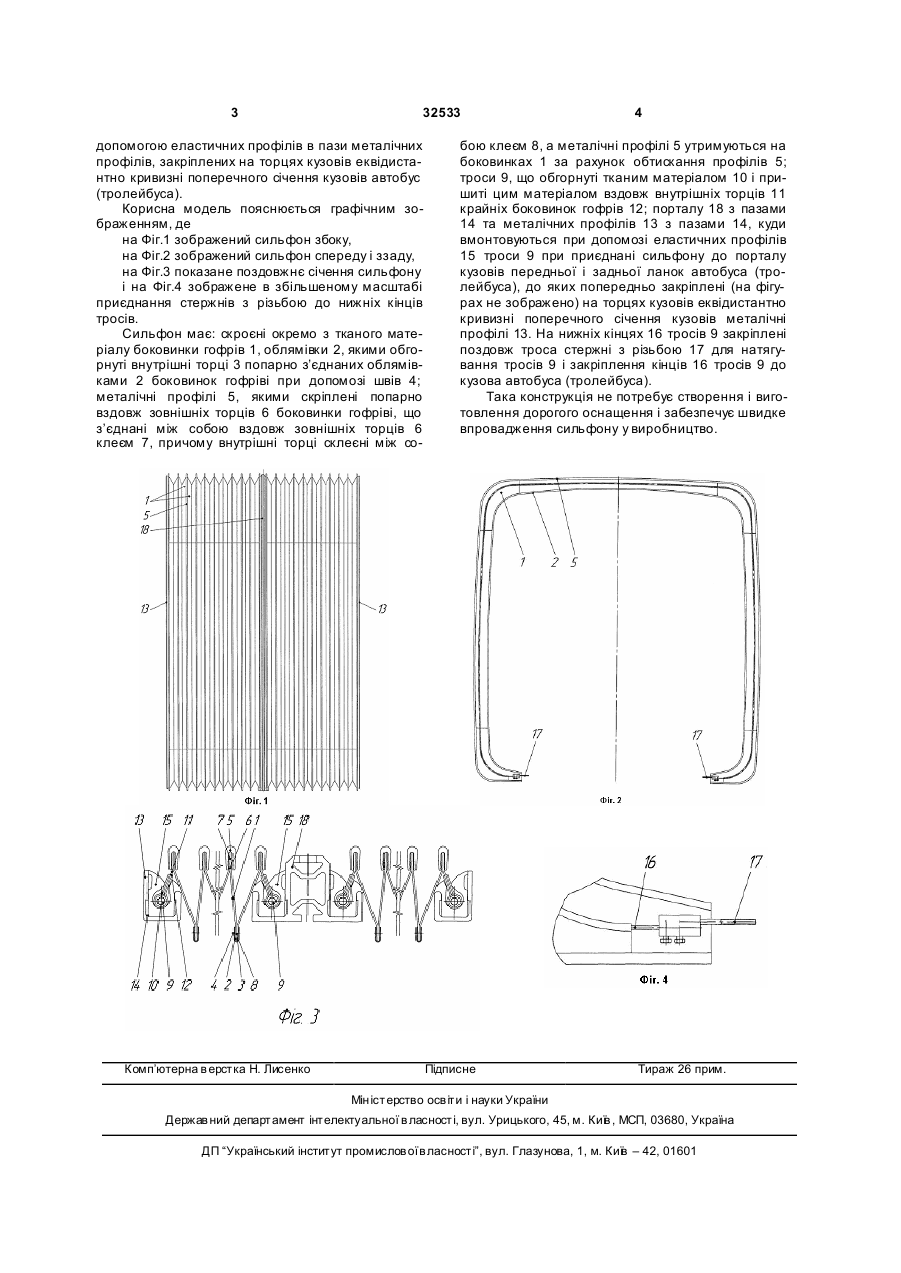

Сильфон для зчленованих автобусів і тролейбусів, що має розміщені впоперек до поздовжньої осі сильфона гофри і елементи для приєднання до порталу та кузовів передньої і задньої ланок автобуса (тролейбуса), який відрізняється тим, що гофри сильфона утворені із двох боковинок, окремо скроєних з тканого, покритого еластичним і термопластичним покриттям, матеріалу, причому вздовж внутрішніх своїх торців кожна пара бокови 3 32533 допомогою еластичних профілів в пази металічних профілів, закріплених на торцях кузовів еквідистантно кривизні поперечного січення кузовів автобус (тролейбуса). Корисна модель пояснюється графічним зображенням, де на Фіг.1 зображений сильфон збоку, на Фіг.2 зображений сильфон спереду і ззаду, на Фіг.3 показане поздовжнє січення сильфону і на Фіг.4 зображене в збільшеному масштабі приєднання стержнів з різьбою до нижніх кінців тросів. Сильфон має: скроєні окремо з тканого матеріалу боковинки гофрів 1, облямівки 2, якими обгорнуті внутрішні торці 3 попарно з’єднаних облямівками 2 боковинок гофріві при допомозі швів 4; металічні профілі 5, якими скріплені попарно вздовж зовнішніх торців 6 боковинки гофріві, що з’єднані між собою вздовж зовнішніх торців 6 клеєм 7, причому внутрішні торці склеєні між со Комп’ютерна в ерстка Н. Лисенко 4 бою клеєм 8, а металічні профілі 5 утримуються на боковинках 1 за рахунок обтискання профілів 5; троси 9, що обгорнуті тканим матеріалом 10 і пришиті цим матеріалом вздовж внутрішніх торців 11 крайніх боковинок гофрів 12; порталу 18 з пазами 14 та металічних профілів 13 з пазами 14, куди вмонтовуються при допомозі еластичних профілів 15 троси 9 при приєднані сильфону до порталу кузовів передньої і задньої ланок автобуса (тролейбуса), до яких попередньо закріплені (на фігурах не зображено) на торцях кузовів еквідистантно кривизні поперечного січення кузовів металічні профілі 13. На нижніх кінцях 16 тросів 9 закріплені поздовж троса стержні з різьбою 17 для натягування тросів 9 і закріплення кінців 16 тросів 9 до кузова автобуса (тролейбуса). Така конструкція не потребує створення і виготовлення дорогого оснащення і забезпечує швидке впровадження сильфону у виробництво. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBellows for articulated buses and trolley buses
Автори англійськоюChurkin Ihor Anatoliiovych, Farbazov Sahid Mahasumovych, Pidhainyi Yurii Orestovych, Tsiutsiura Andrian Orestovych
Назва патенту російськоюСильфон для сочлененных автобусов и троллейбусов
Автори російськоюЧуркин Игорь Анатольевич, Фарбазов Сагид Магасумович, Пидгайный Юрий Орестович, Цюцюра Адриан Орестович
МПК / Мітки
МПК: B62D 53/00
Мітки: автобусів, сильфон, зчленованих, тролейбусів
Код посилання
<a href="https://ua.patents.su/2-32533-silfon-zchlenovanikh-avtobusiv-i-trolejjbusiv.html" target="_blank" rel="follow" title="База патентів України">Сильфон зчленованих автобусів і тролейбусів</a>
