Спосіб хімічної обробки шкір

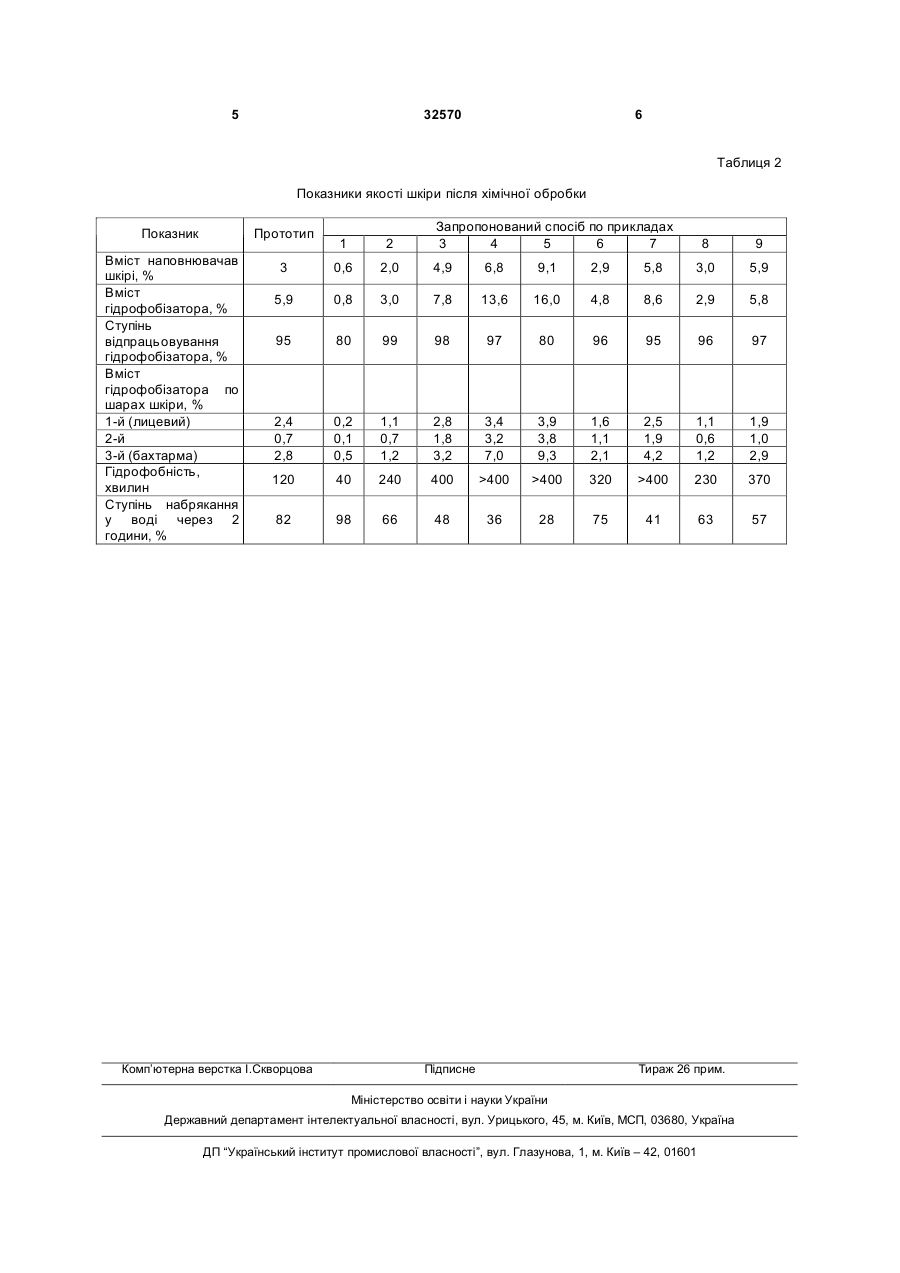

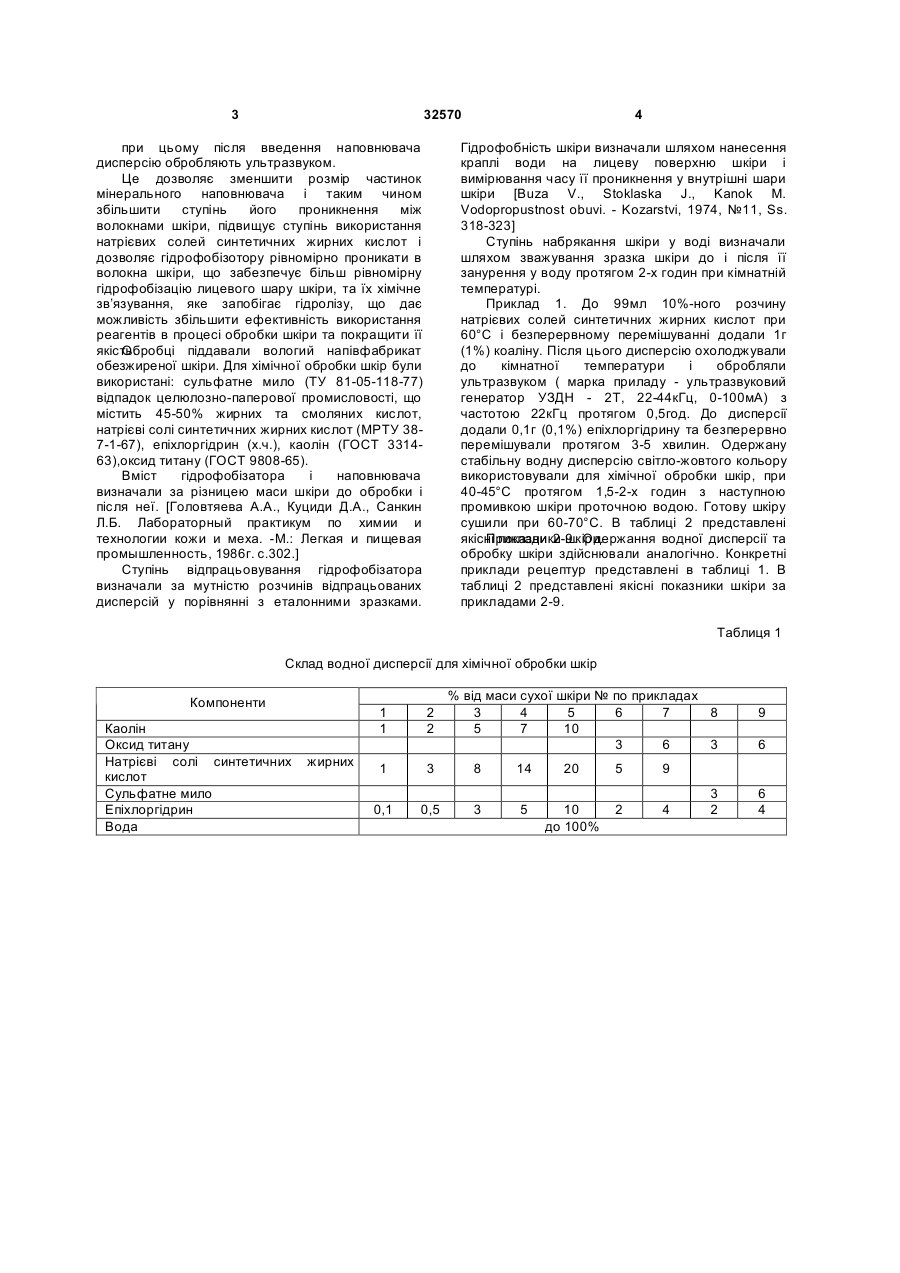

Спосіб хімічної обробки шкір, що включає їх наповнення та гідрофобізацію обробкою водною дисперсією, що містить гідрофобізатор сульфатне мило, а також промивку і сушку, який 3 32570 4 Гідрофобність шкіри визначали шляхом нанесення краплі води на лицеву поверхню шкіри і вимірювання часу її проникнення у внутрішні шари шкіри [Buza V., Stoklaska J., Kanok M. Vodopropustnost obuvi. - Kozarstvi, 1974, №11, Ss. 318-323] Ступінь набрякання шкіри у воді визначали шляхом зважування зразка шкіри до і після її занурення у воду протягом 2-х годин при кімнатній температурі. Приклад 1. До 99мл 10%-ного розчину натрієвих солей синтетичних жирних кислот при 60°С і безперервному перемішуванні додали 1г (1%) коаліну. Після цього дисперсію охолоджували до кімнатної температури і обробляли ультразвуком ( марка приладу - ультразвуковий генератор УЗДН - 2Т, 22-44кГц, 0-100мА) з частотою 22кГц протягом 0,5год. До дисперсії додали 0,1г (0,1%) епіхлоргідрину та безперервно перемішували протягом 3-5 хвилин. Одержану стабільну водну дисперсію світло-жовтого кольору використовували для хімічної обробки шкір, при 40-45°С протягом 1,5-2-х годин з наступною промивкою шкіри проточною водою. Готову шкіру сушили при 60-70°С. В таблиці 2 представлені якісні показники шкіри. Приклади 2-9. Одержання водної дисперсії та обробку шкіри здійснювали аналогічно. Конкретні приклади рецептур представлені в таблиці 1. В таблиці 2 представлені якісні показники шкіри за прикладами 2-9. при цьому після введення наповнювача дисперсію обробляють ультразвуком. Це дозволяє зменшити розмір частинок мінерального наповнювача і таким чином збільшити ступінь його проникнення між волокнами шкіри, підвищує ступінь використання натрієвих солей синтетичних жирних кислот і дозволяє гідрофобізотору рівномірно проникати в волокна шкіри, що забезпечує більш рівномірну гідрофобізацію лицевого шару шкіри, та їх хімічне зв’язування, яке запобігає гідролізу, що дає можливість збільшити ефективність використання реагентів в процесі обробки шкіри та покращити її якість. Обробці піддавали вологий напівфабрикат обезжиреної шкіри. Для хімічної обробки шкір були використані: сульфатне мило (ТУ 81-05-118-77) відпадок целюлозно-паперової промисловості, що містить 45-50% жирних та смоляних кислот, натрієві солі синтетичних жирних кислот (МРТУ 387-1-67), епіхлоргідрин (х.ч.), каолін (ГОСТ 331463),оксид титану (ГОСТ 9808-65). Вміст гідрофобізатора і наповнювача визначали за різницею маси шкіри до обробки і після неї. [Головтяева А.А., Куциди Д.А., Санкин Л.Б. Лабораторный практикум по химии и технологии кожи и меха. -М.: Легкая и пищевая промышленность, 1986г. с.302.] Ступінь відпрацьовування гідрофобізатора визначали за мутністю розчинів відпрацьованих дисперсій у порівнянні з еталонними зразками. Таблиця 1 Склад водної дисперсії для хімічної обробки шкір Компоненти Каолін Оксид титану Натрієві солі синтетичних кислот Сульфатне мило Епіхлоргідрин Вода 1 1 жирних 2 2 % від маси сухої шкіри № по прикладах 3 4 5 6 7 8 5 7 10 3 6 3 1 3 8 14 20 5 0,5 3 5 10 до 100% 2 4 6 9 0,1 9 3 2 6 4 5 32570 6 Таблиця 2 Показники якості шкіри після хімічної обробки Показник Прототип Вміст наповнювачав шкірі, % Вміст гідрофобізатора, % Ступінь відпрацьовування гідрофобізатора, % Вміст гідрофобізатора по шарах шкіри, % 1-й (лицевий) 2-й 3-й (бахтарма) Гідрофобність, хвилин Ступінь набрякання у воді через 2 години, % Запропонований спосіб по прикладах 3 4 5 6 7 1 2 3 0,6 2,0 4,9 6,8 9,1 2,9 5,9 0,8 3,0 7,8 13,6 16,0 95 80 99 98 97 2,4 0,7 2,8 0,2 0,1 0,5 1,1 0,7 1,2 2,8 1,8 3,2 120 40 240 82 98 66 Комп’ютерна верстка І.Скворцова 8 9 5,8 3,0 5,9 4,8 8,6 2,9 5,8 80 96 95 96 97 3,4 3,2 7,0 3,9 3,8 9,3 1,6 1,1 2,1 2,5 1,9 4,2 1,1 0,6 1,2 1,9 1,0 2,9 400 >400 >400 320 >400 230 370 48 36 28 75 41 63 57 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
