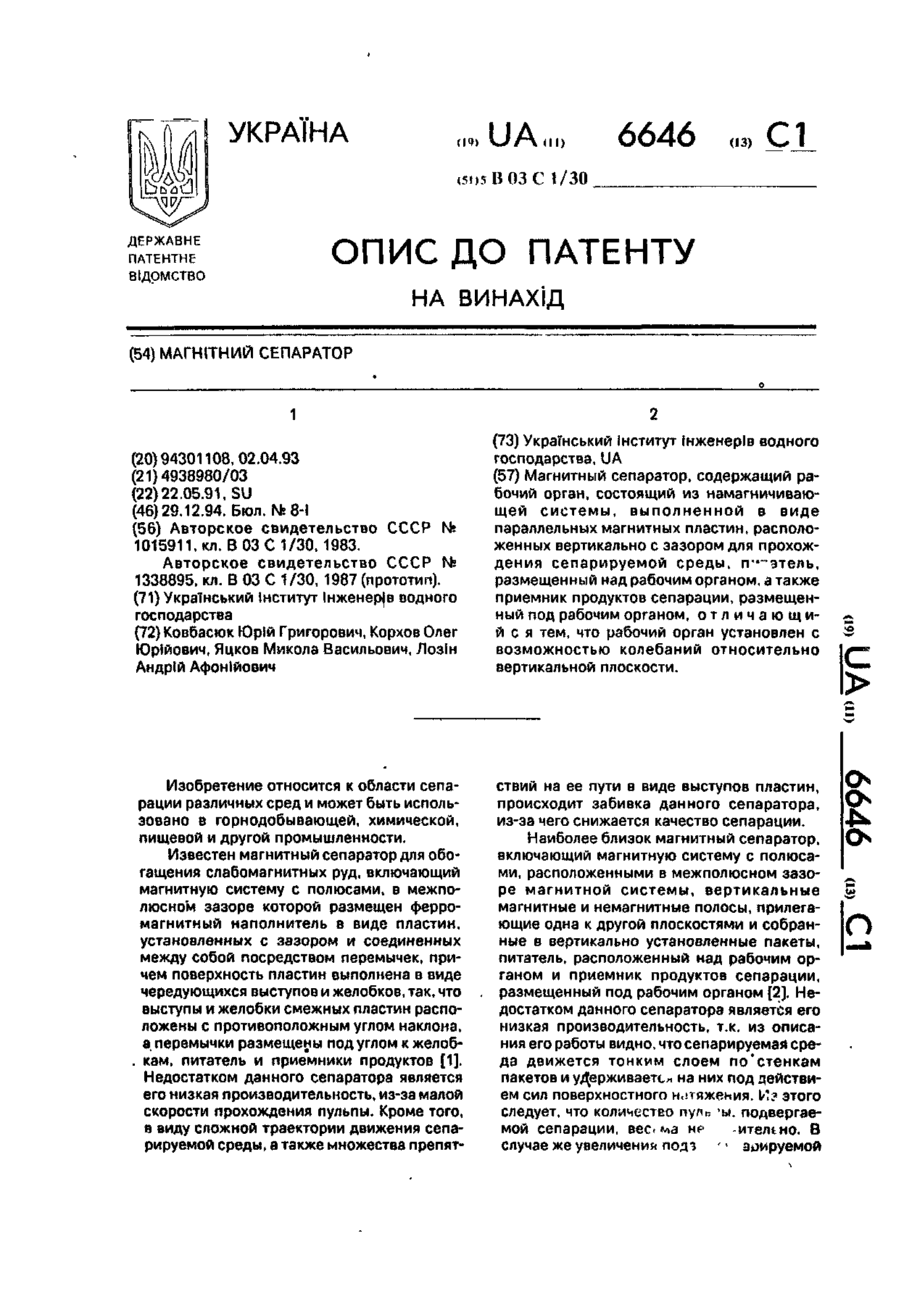

Магнітний сепаратор

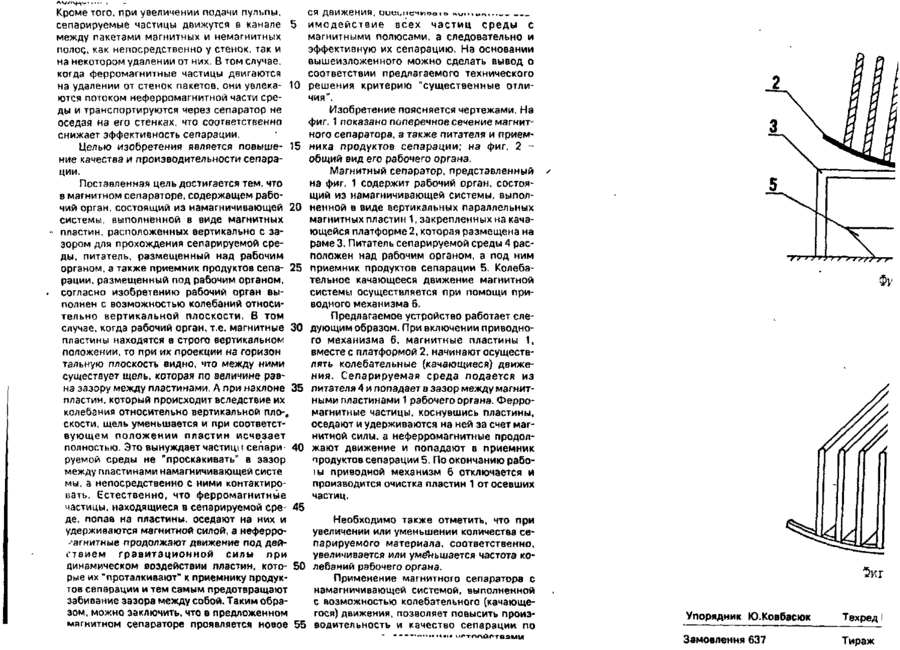

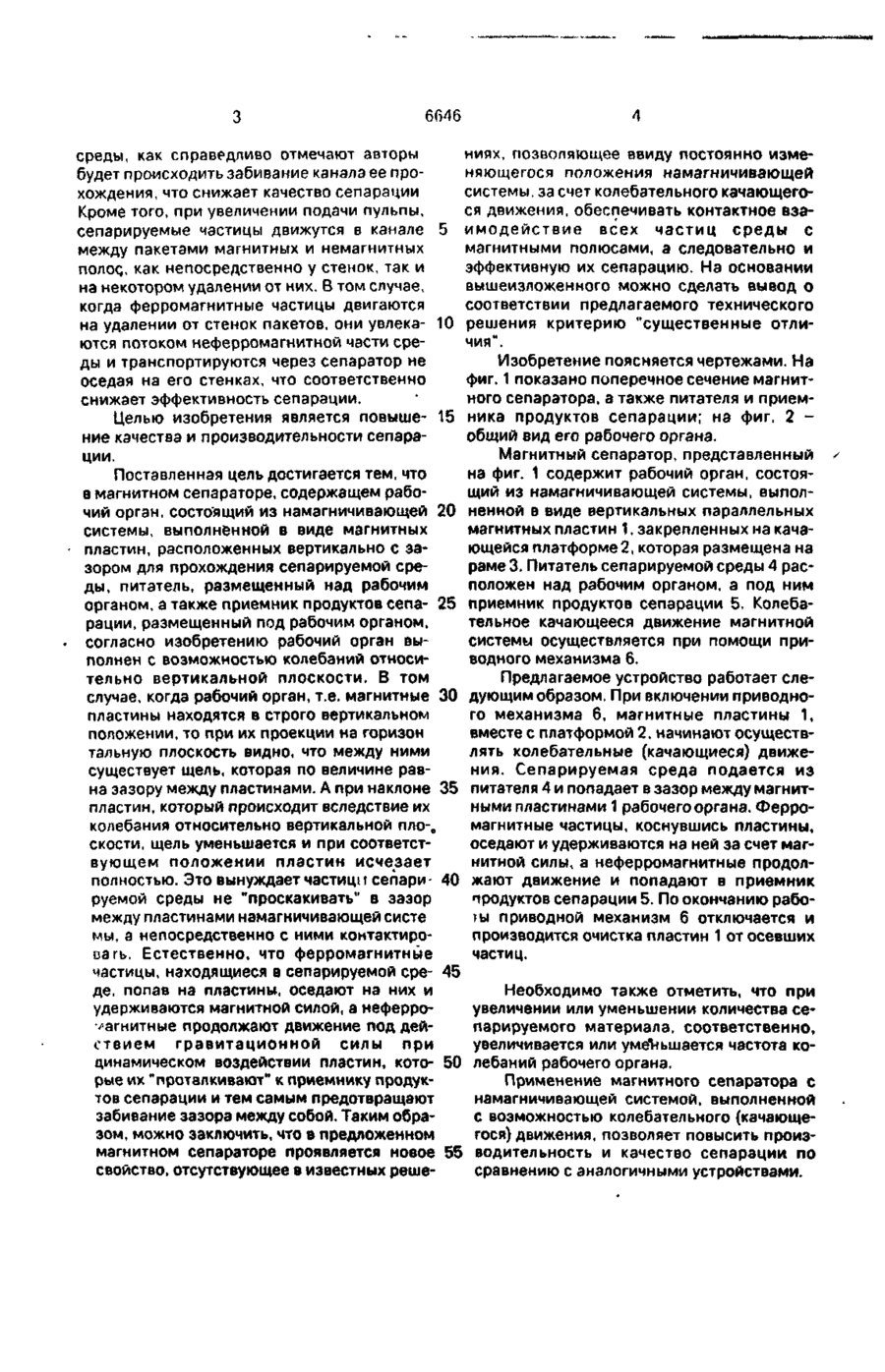

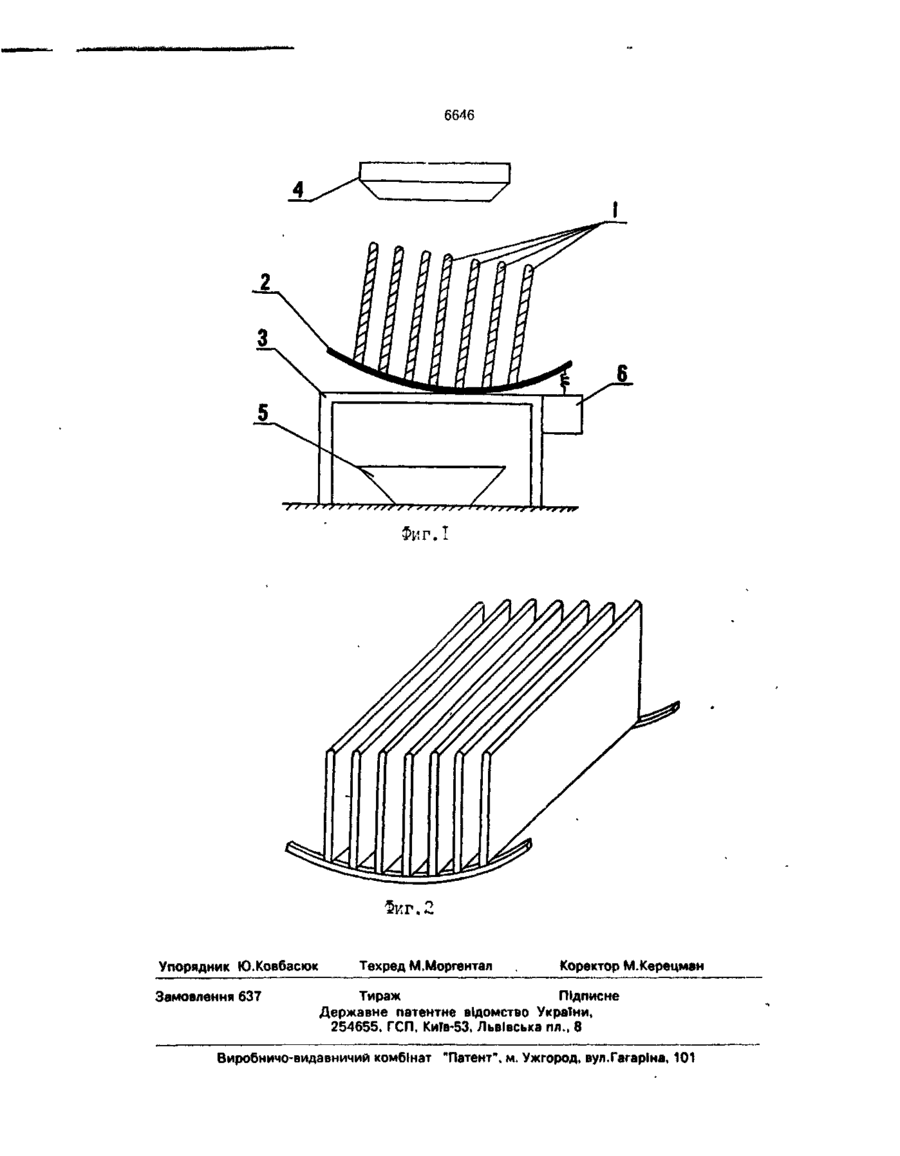

Магнитный сепаратор, содержащий рабочий орган, состоящий из намагничивающей с и с т е м ы , в ы п о л н е н н о й в виде параллельных магнитных пластин, расположенных вертикально с зазором для прохождения сепарируемой среды, п 1 —этель, размещенный над рабочим органом, а также приемник продуктов сепарации, размещенный под рабочим органом, о т л и ч а ю щ и й с я тем, что рабочий орган установлен с возможностью колебаний относительно вертикальной плоскости. Изобретение относится к области сепарации различных сред и может быть использовано в горнодобывающей, химической, пищевой и другой промышленности. Известен магнитный сепаратор для обогащения слабомагнитных руд. включающий магнитную систему с полюсами, в межполюсном зазоре которой размещен ферромагнитный наполнитель в виде пластин, установленных с зазором и соединенных между собой посредством перемычек, причем поверхность пластин выполнена в виде чередующихся выступов и желобков, так, что выступы и желобки смежных пластин расположены с противоположным углом наклона, а перемычки размещены под углом к желоб. кам, питатель и приемники продуктов [1]. Недостатком данного сепаратора является его низкая производительность, из-за малой ствий на ее пути в виде выступов пластин, происходит забивка данного сепаратора, из-за чего снижается качество сепарации. Наиболее близок магнитный сепаратор, включающий магнитную систему с полюсами, расположенными в межполюсном зазоре магнитной системы, вертикальные магнитные и немагнитные полосы, прилегающие одна к другой плоскостями и собранные s вертикально установленные пакеты, питатель, расположенный над рабочим органом и приемник продуктов сепарации, размещенный под рабочим органом [2]. Недостатком данного сепаратора является его низкая производительность, т.к. из описания его работы видно, что сепарируемая среда движется тонким слоем п о ' с т е н к а м пакетов и удерживаете* на них под действием СИЛ ПОВерХНОСТНОГО Н.іТЯЖРьмо І/-* «*««• СКОПОГТМ С > ON о Кроме того, при увеличении подачи пульпы, сепарируемые частицы движутся в канале Ъ между пакетами магнитных и немагнитных полос;, как непосредственно у стенок, так и на некотором удалении от них. В том случае, когда ферромагнитные частицы двигаются на удалении от стенок пакетов, они увлека- 10 ются потоком неферромагнитной части среды и транспортируются через сепаратор не оседая на его стенках, что соответственно снижает эффективность сепарации, С ДВИЖеНИЯ, и и и и і с ч и о а і ч x.u...»^. Я и м о д е й с т в и е всех ч а с т и ц среды с магнитными полюсами, а следовательно и эффективную их сепарацию. На основании вышеизложенного можно сделать вывод о соответствии предлагаемого технического решения критерию "существенные отличия". Изобретение поясняется чертежами. На фиг. 1 показано поперечное сечение магнитного сепаратора, а также питателя и приемЦелью изобретения является повыше- 15 ника продуктов сепарации; на фиг. 2 ние качества и производительности сепараобщий вид его рабочего органа. ции. Магнитный сепаратор, представленный на фиг. 1 содержит рабочий орган, состояПоставленная цель достигается тем, что в магнитном сепараторе, содержащем рабощий из намагничивающей системы, выполчий орган, состоящий из намагничивающей 20 ненной в виде вертикальных параллельных системы, выполненной в виде магнитных магнитных пластин 1, закрепленных на качапластин, расположенных вертикально с зающейся платформе 2, которая размещена на зором для прохождения сепарируемой срераме 3. Питатель сепарируемой среды 4 расды, питатель, размещенный над рабочим положен над рабочим органом, а под ним органом, а также приемник продуктов сепа- 25 приемник продуктов сепарации 5. Колебарзции, размещенный под рабочим органом, тельное качающееся движение магнитной согласно изобретению рабочий орган высистемы осуществляется при помощи приполнен с возможностью колебаний относиводного механизма 6. тельно вертикальной плоскости. В том Предлагаемое устройство работает слеслучае, когда рабочий орган, т.е. магнитные 30 дующим образом. При включении приводнопластины находятся в строго вертикальном го механизма 6, магнитные пластины 1, положении, то при их проекции на горизон вместе с платформой 2, начинают осуществтальную плоскость видно, что между ними лять колебательные (качающиеся) движесуществует щель, которая по величине равния. Сепарируемая среда подается из на зазору между пластинами. А при наклоне 35 питателя 4 и попадает в зазор между магнитпластин, который происходит вследствие их ными пластинами 1 рабочего органа. Ферроколебания относительно вертикальной пло-е магнитные частицы, коснувшись пластины, скости, щель уменьшается и при соответстоседают и удерживаются на ней за счет магвующем положении пластин исчезает полностью. Это вынуждает частици сепари- 40 нитной силы, а неферромагнитные продолжают движение и попадают в приемник руемой среды не "проскакивать" в зазор продуктов сепарации 5. По окончанию рабомежду пластинами намагничивающей систе 1ы приводной механизм 6 отключается и мы, а непосредственно с ними контактиропроизводится очистка пластин 1 от осевших вать. Естественно, что ферромагнитные частицы, находящиеся в сепарируемой ере- 45 частиц. де, попав на пластины, оседают на них и Необходимо также отметить, что при удерживаются магнитной силой, а неферроувеличении или уменьшении количества се^агнитные продолжают движение под дейпарируемого материала, соответственно, ствием г р а в и т а ц и о н н о й силы п р и динамическом воздействии пластин, кото- 50 увеличивается или уменьшается частота колебаний рабочего органа. рые их "проталкивают" к приемнику продукПрименение магнитного сепаратора С тов сепарации и тем самым предотвращают намагничивающей системой, выполненной забивание зазора между собой. Таким обрас возможностью колебательного (качающезом, можно заключить, что в предложенном магнитном сепараторе проявляется новое 55 гося) движения, позволяет повысить производительность и качество сепарации по Упорядник Ю.Ковбасюк Техред Замовлення 637 Тираж UA ,,,, УКРАЇНА 6646 о, С1 (5D5 В 03 С 1/30 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) МАГНІТНИЙ СЕПАРАТОР 1 (20)94301108,02.04.93 (21)4938980/03 (22)22.05.91, SU (46)29.12.94. Бюл. № 8-І (56) Авторское свидетельство СССР № 1015911, кл. В 03 С 1/30, 1983. Авторское свидетельство СССР № 1338895, кл. В 03 С 1/30, 1987 (прототип). (71) Український Інститут Інженерів водного господарства (72) Ковбасюк Юрій Григорович, Корхов Олег Юрійович, Яцков Микола Васильович, Лозін Андрій Афонійович (73) Український Інститут Інженерів водного господарства, UA (57) Магнитный сепаратор, содержащий рабочий орган, состоящий из намагничивающей системы, выполненной в виде параллельных магнитных пластин, расположенных вертикально с зазором для прохождения сепарируемой среды, пчл™этель, размещенный над рабочим органом, а также приемник продуктов сепарации, размещенный под рабочим органом, о т л и ч а ю щ и й с я тем, что рабочий орган установлен с возможностью колебаний относительно вертикальной плоскости. Изобретение относится к области сепарации различных сред и может быть использовано в горнодобывающей, химической, пищевой и другой промышленности. Известен магнитный сепаратор для обогащения слабомагнитных руд, включающий магнитную систему с полюсами, в межполюсном зазоре которой размещен ферромагнитный наполнитель в виде пластин, установленных с зазором и соединенных между собой посредством перемычек, причем поверхность пластин выполнена в виде чередующихся выступов и желобков, так, что выступы и желобки смежных пластин расположены с противоположным углом наклона, а перемычки размещены под углом к желоб. кам, питатель и приемники продуктов [1]. Недостатком данного сепаратора является его низкая производительность, из-за малой скорости прохождения пульпы. Кроме того, в виду сложной траектории движения сепарируемой среды, а также множества препят ствий на ее пути в виде выступов пластин, происходит забивка данного сепаратора, из-за чего снижается качество сепарации. Наиболее близок магнитный сепаратор, включающий магнитную систему с полюсами, расположенными в межполюсном зазоре магнитной системы, вертикальные магнитные и немагнитные полосы, прилегающие одна к другой плоскостями и собранные в вертикально установленные пакеты, питатель, расположенный над рабочим органом и приемник продуктов сепарации, размещенный под рабочим органом [2]. Недостатком данного сепаратора является его низкая производительность, т.к. из описания его работы видно, что сепарируемая среда движется тонким слоем по'стенкам пакетов и удерживаете* на них под действием сил поверхностного натяжения. И? этого следует, что количество пул и 'ы. подвергаемой сепарации, весьма не -ителіно. В случае же увеличения подз ' і зрируемой С > с* О 6646 ниях, позволяющее ввиду постоянно измесреды, как справедливо отмечают авторы няющегося положения намагничивающей будет происходить забивание канала ее прохождения, что снижает качество сепарации системы, за счет колебательного качающегоКроме того, при увеличении подачи пульпы, ся движения, обеспечивать контактное взасепарируемые частицы движутся в канале 5 и м о д е й с т в и е всех частиц среды с между пакетами магнитных и немагнитных магнитными полюсами, а следовательно и полос,, как непосредственно у стенок, так и эффективную их сепарацию. На основании на некотором удалении от них. В том случае, вышеизложенного можно сделать вывод о когда ферромагнитные частицы двигаются соответствии предлагаемого технического на удалении от стенок пакетов, они увлека- 10 решения критерию "существенные отлиются потоком неферромагнитной части сречия". ды и транспортируются через сепаратор не Изобретение поясняется чертежами. На оседая на его стенках, что соответственно фиг. 1 показано поперечное сечение магнитснижает эффективность сепарации. ного сепаратора, а также питателя и приемЦелью изобретения является повыше- 15 ника продуктов сепарации; на фиг. 2 общий вид его рабочего органа. ние качества и производительности сепарации. Магнитный сепаратор, представленный на фиг. 1 содержит рабочий орган, состояПоставленная цель достигается тем, что щий из намагничивающей системы, выполв магнитном сепараторе, содержащем рабочий орган, состоящий из намагничивающей 20 ненной в виде вертикальных параллельных магнитных пластин 1, закрепленных на качасистемы, выполненной в виде магнитных пластин, расположенных вертикально с зающейся платформе 2, которая размещена на зором для прохождения сепарируемой срераме 3. Питатель сепарируемой среды 4 расды, питатель, размещенный над рабочим положен над рабочим органом, а под ним органом, а также приемник продуктов сепа- 25 приемник продуктов сепарации 5. Колебарации, размещенный под рабочим органом, тельное качающееся движение магнитной согласно изобретению рабочий орган высистемы осуществляется при помощи приполнен с возможностью колебаний относиводного механизма 6. тельно вертикальной плоскости. В том Предлагаемое устройство работает слеслучае, когда рабочий орган, т.е. магнитные 30 дующим образом. При включении приводнопластины находятся в строго вертикальном го механизма 6, магнитные пластины 1, положении, то при их проекции на горизон вместе с платформой 2, начинают осуществтальную плоскость видно, что между ними лять колебательные (качающиеся) движесуществует щель, которая по величине равния. Сепарируемая среда подается из на зазору между пластинами. А при наклоне 35 питателя 4 и попадает в зазор между магнитпластин, который происходит вследствие их ными пластинами 1 рабочего органа. Ферроколебания относительно вертикальной пло-е магнитные частицы, коснувшись пластины, скости, щель уменьшается и при соответстоседают и удерживаются на ней за счет магвующем положении пластин исчезает нитной силы, а неферромагнитные продолполностью. Это вынуждает частици сепари 40 жают движение и попадают в приемник руемой среды не "проскакивать" в зазор продуктов сепарации 5. По окончанию рабомежду пластинами намагничивающей систе ты приводной механизм 6 отключается и мы, а непосредственно с ними контактиропроизводится очистка пластин 1 от осевших вать. Естественно, что ферромагнитные частиц. частицы, находящиеся в сепарируемой ере- 45 де, попав на пластины, оседают на них и Необходимо также отметить, что при удерживаются магнитной силой, а неферроувеличении или уменьшении количества се^агнитные продолжают движение под дейпарируемого материала, соответственно, ствием г р а в и т а ц и о н н о й силы при увеличивается или уменьшается частота кодинамическом воздействии пластин, кото- 50 лебаний рабочего органа. рые их "проталкивают" к приемнику продукПрименение магнитного сепаратора с тов сепарации и тем самым предотвращают намагничивающей системой, выполненной забивание зазора между собой. Таким обрас возможностью колебательного (качающезом, можно заключить, что в предложенном гося) движения, позволяет повысить произмагнитном сепараторе проявляется новое 55 водительность и качество сепарации, по свойство, отсутствующее в известных решесравнению с аналогичными устройствами. 6646 ФиЇ Г . І Упорядник Ю.Ковбасюк Замовлення 637 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
