Спосіб оперативного керування системою подачі та розподілу води

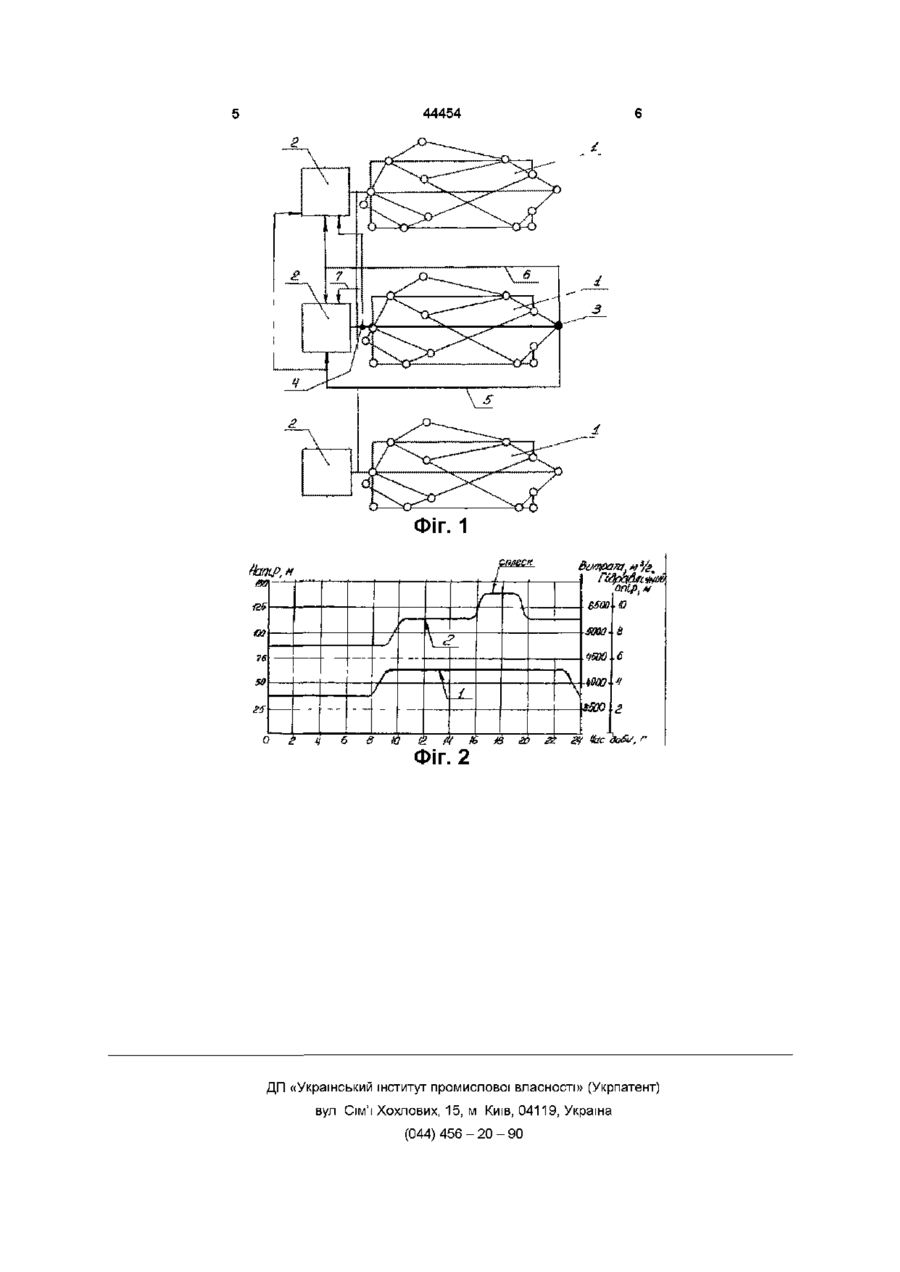

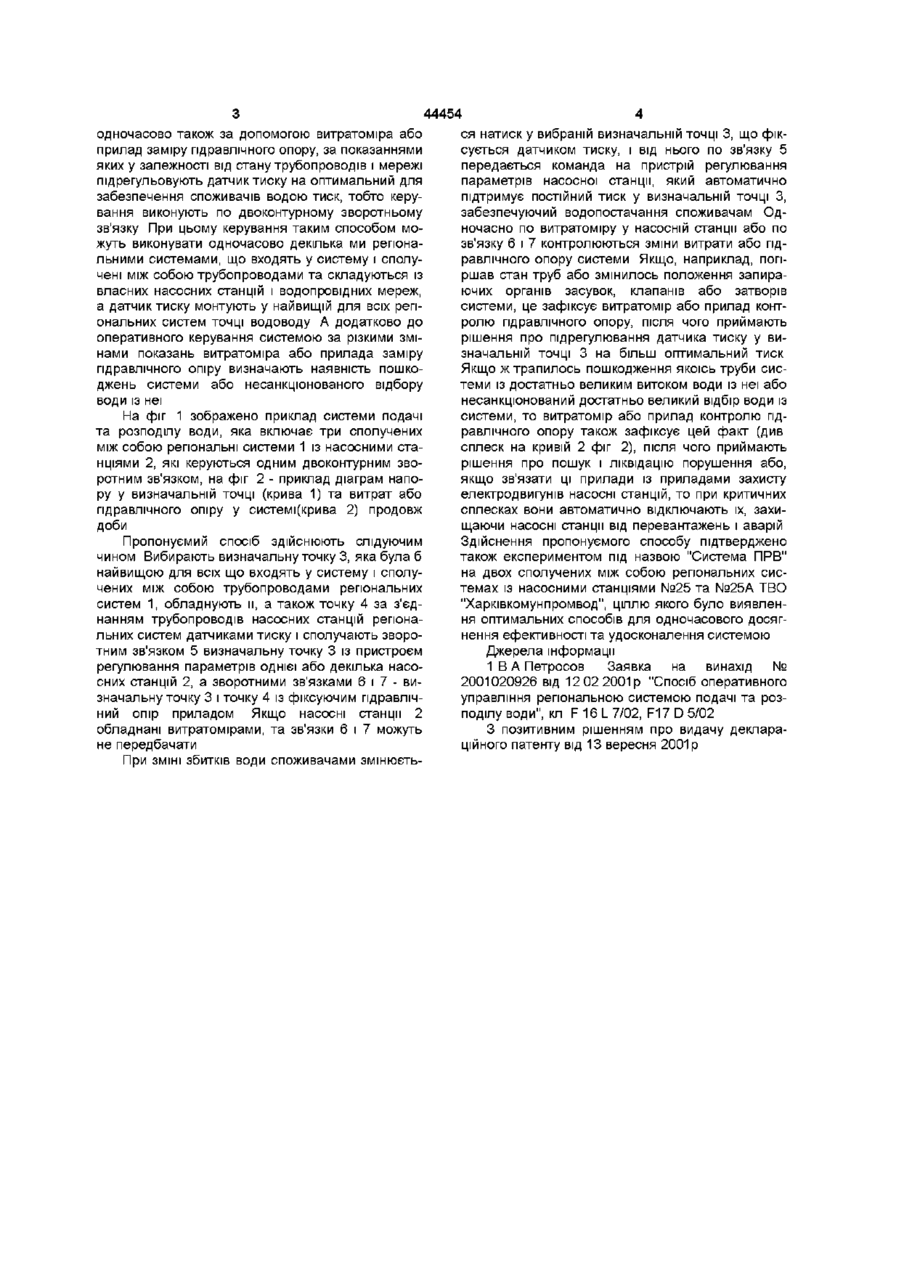

1 Спосіб оперативного керування системою подачі та розподілу води, що складається із насосної станції та обладнаної датчиками водопровідної мережі, який полягає в керуванні нею змонтованими на мережі датчиками контролю її визначальних параметрів, який відрізняється тим, що керування системою додатково до змонтованого у найвищій точці водоводу датчика тиску виконують одночасно також за допомогою витратоміра або приладу заміру гідравлічного опору, за показаннями яких в залежності від стану трубопроводів і мережі підрегульовують датчик тиску на оптимальний для забезпечення споживачів водою тиск, тобто керування виконують по двоконтурному зворотному зв'язку 2 Спосіб за п 1, який відрізняється тим, що керування виконують одночасно декількома регіональними системами, що входять у систему і сполучені між собою трубопроводами та складаються із власних насосних станцій і водопровідних мереж, а датчик тиску монтують у найвищій для всіх регіональних систем точці водоводу 3 Спосіб за п 1 , який відрізняється тим, що додатково до оперативного керування системою за різкими змінами показань витратоміра або приладу заміру гідравлічного опору визначають наявність пошкоджень у системі або несанкціонованого відбору води із неї Спосіб оперативного керування системою подачі та розподілу води Винахід відноситься до водопостачання, конкретніше - до водопровідних мереж та техніки їх контролю і управління Відомий спосіб оперативного керування регіональною системою подачі та розподілу води, що складається із насосної станції та обладнаної датчиком водопровідної мережі, полягаючий у управлінні системою по визначеному для неї параметру, за який прийнято вільний напір у найвищій точці водоводу системи, у якій змонтований датчик тиску, сполучений зворотним зв'язком із пристроєм регулювання параметрів насосної станції [1] Недостатками відомого способу є те, що він здійснюється одноконтурним зворотним зв'язком, який забезпечуючи автоматично тільки необхідний натиск води у найвищій точці водоводу і у споживачів, не гарантує необхідну витрату води, яка з часом може, мінятись через зміну стану труб, і що його дія обмежена тільки однією регіональною системою із однією насосною станцією Крім цього цей спосіб не дозволяє відстежувати і виявляти такі випадкові нестандартні фактори, як, наприклад, пошкодження мереж з великими збитками води, западання та заклинення запираючих органів засувок та зворотних клапанів або затворів системи, несанкціоновані відбори води із мережі і т п , що може призвести до перевантаження насосної станції і навіть до її аварії та не сплачуваних витрат води В основу винаходу поставлена задача спосіб оперативного керування системою подачі та розподілу води шляхом доповнення його іще одним контуром зворотного зв'язку та розповсюдження його дії на ІНШІ сполучені із першою регіональні системи розширити на забезпечення необхідної витрати у системі незалежно від її стану та на оперативне управління іншими регіональними системами, а також на виявлення наявності пошкоджень системи або несанкціонованого відбору не сплачуваної води із неї Вказана мета досягається тим, що у способі оперативного керування системою подачі та розподілу води, що складається із насосної станції та обладнаної датчиками водопровідної мережі, який полягає у керуванні нею змонтованими на мережі датчиками контролю її визначальних параметрів, керування системою додатково до змонтованого у найвищій точці водоводу датчика тиску виконують ю 44454 ся натиск у вибраній визначальній точці 3, що фіксується датчиком тиску, і від нього по зв'язку 5 передається команда на пристрій регулювання параметрів насосної станції, який автоматично підтримує постійний тиск у визначальній точці З, забезпечуючий водопостачання споживачам Одночасно по витратоміру у насосній станції або по зв'язку 6 і 7 контролюються зміни витрати або гідравлічного опору системи Якщо, наприклад, погіршав стан труб або змінилось положення запираючих органів засувок, клапанів або затворів системи, це зафіксує витратомір або прилад контролю гідравлічного опору, після чого приймають рішення про підрегулювання датчика тиску у визначальній точці 3 на більш оптимальний тиск Якщо ж трапилось пошкодження якоїсь труби системи із достатньо великим витоком води із неї або несанкціонований достатньо великий відбір води із системи, то витратомір або прилад контролю гідНа фіг 1 зображено приклад системи подачі равлічного опору також зафіксує цей факт (див та розподілу води, яка включає три сполучених сплеск на кривій 2 фіг 2), після чого приймають між собою регіональні системи 1 із насосними старішення про пошук і ліквідацію порушення або, нціями 2, які керуються одним двоконтурним звоякщо зв'язати ці прилади із приладами захисту ротним зв'язком, на фіг 2 - приклад діаграм напоелектродвигунів насосні станцій, то при критичних ру у визначальній точці (крива 1) та витрат або сплесках вони автоматично відключають їх, захигідравлічного отру у системі(крива 2) продовж щаючи насосні станції від перевантажень і аварій доби Здійснення пропонуємого способу підтверджено Пропонуємий спосіб здійснюють слідуючим також експериментом під назвою "Система ПРВ" чином Вибирають визначальну точку 3, яка була б на двох сполучених між собою регіональних сиснайвищою для всіх що входять у систему і сполутемах із насосними станціями №25 та №25А ТВО чених між собою трубопроводами регіональних "Харківкомунпромвод", ціллю якого було виявленсистем 1, обладнують м, а також точку 4 за з'єдня оптимальних способів для одночасового досягнанням трубопроводів насосних станцій регіонанення ефективності та удосконалення системою льних систем датчиками тиску і сполучають зворотним зв'язком 5 визначальну точку 3 із пристроєм Джерела інформації регулювання параметрів однієї або декілька насо1 В А Петросов Заявка на винахід № сних станцій 2, а зворотними зв'язками 6 і 7 - ви2001020926 від 12 02 2001 р "Спосіб оперативного значальну точку 3 і точку 4 із фіксуючим гідравлічуправління регіональною системою подачі та розний опір приладом Якщо насосні станції 2 поділу води", кл F 16 L 7/02, F17 D 5/02 обладнані витратомірами, та зв'язки 6 і 7 можуть З позитивним рішенням про видачу декларане передбачати ційного патенту від 13 вересня 2001 р При ЗМІНІ збитків води споживачами змінюєтьодночасово також за допомогою витратоміра або прилад заміру гідравлічного опору, за показаннями яких у залежності від стану трубопроводів і мережі підрегульовують датчик тиску на оптимальний для забезпечення споживачів водою тиск, тобто керування виконують по двоконтурному зворотньому зв'язку При цьому керування таким способом можуть виконувати одночасово декілька ми регіональними системами, що входять у систему і сполучені між собою трубопроводами та складуються із власних насосних станцій і водопровідних мереж, а датчик тиску монтують у найвищій для всіх регіональних систем точці водоводу А додатково до оперативного керування системою за різкими змінами показань витратоміра або прилада заміру гідравлічного опіру визначають наявність пошкоджень системи або несанкціонованого відбору води із неї 44454 ФІГ. 1 QJifiCCK Ьп IPS У 75 nl_ С ї ц \ \ У 1 — в t 1 6S00 If іФіг. 2 Ю ШЮ N 8 1500 .. г 50 \ -••••*' t 6 *№• \з£00 г Час ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
