Підкопувальний пристрій коренезбиральної машини

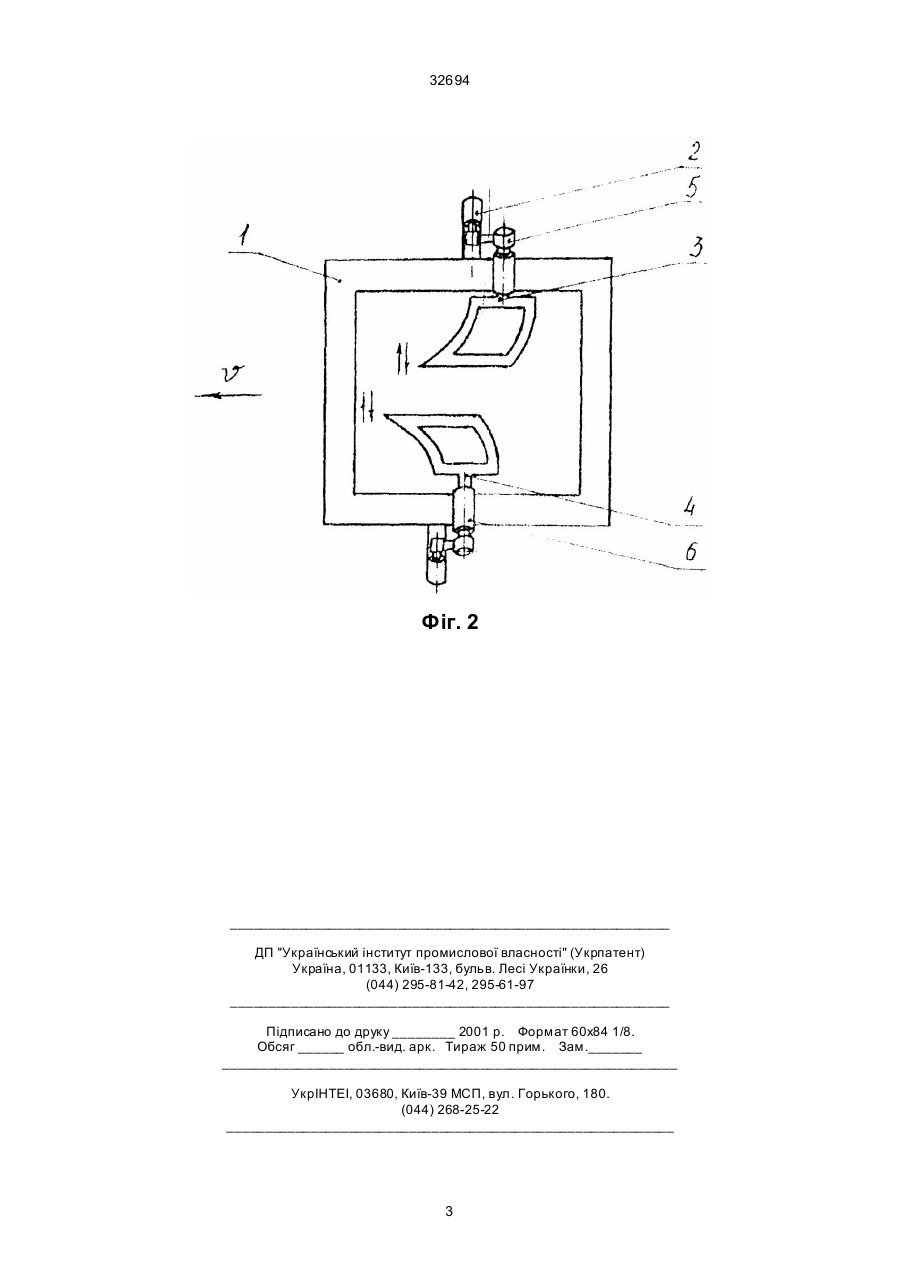

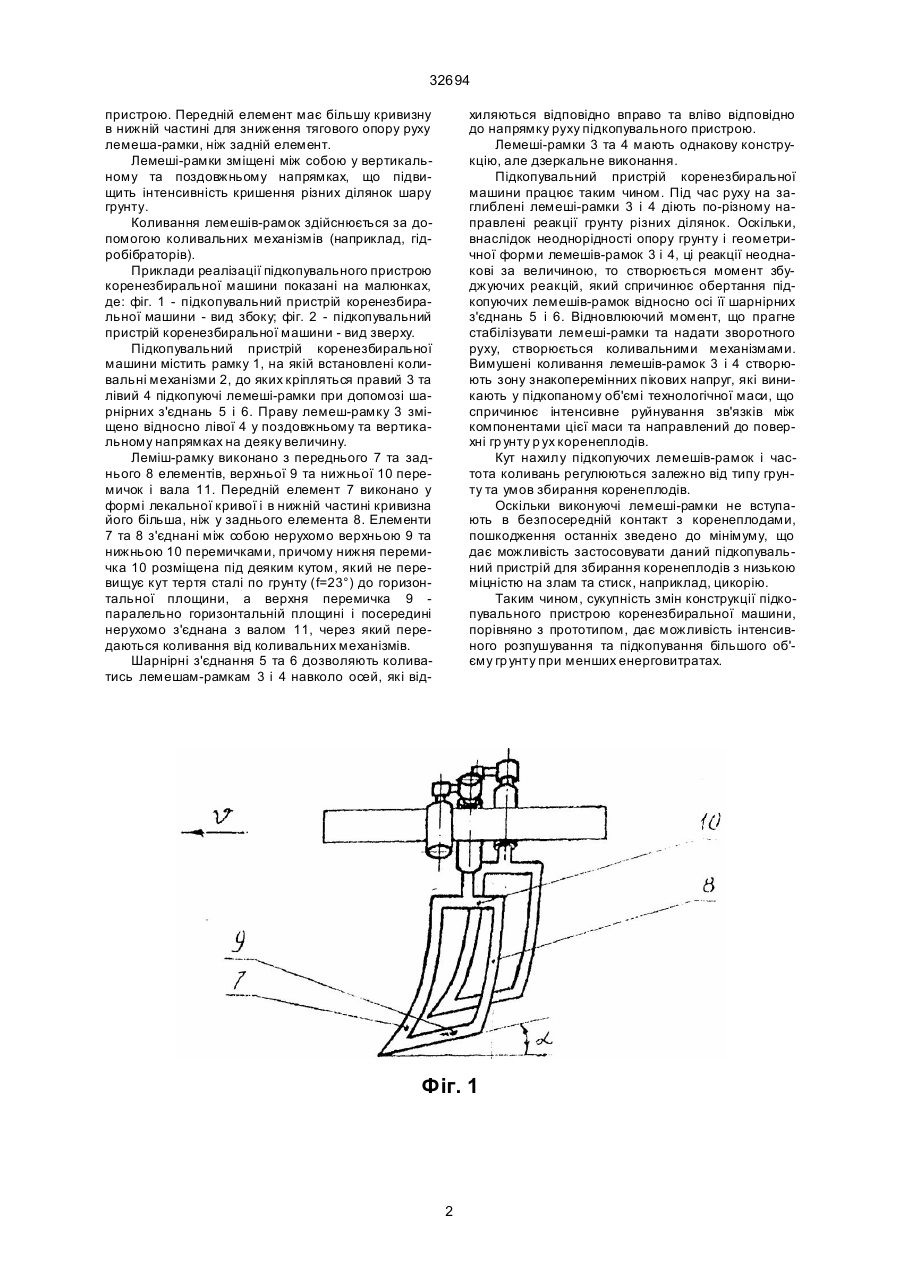

Підкопувальний пристрій коренезбиральної машини, що містить раму, на якій встановлені коливальні механізми та шарнірні з'єднання з можливістю коливання лемешів-рамок, який відрізня 32694 пристрою. Передній елемент має більшу кривизну в нижній частині для зниження тягового опору руху лемеша-рамки, ніж задній елемент. Лемеші-рамки зміщені між собою у вертикальному та поздовжньому напрямках, що підвищить інтенсивність кришення різних ділянок шару грунту. Коливання лемешів-рамок здійснюється за допомогою коливальних механізмів (наприклад, гідробібраторів). Приклади реалізації підкопувального пристрою коренезбиральної машини показані на малюнках, де: фіг. 1 - підкопувальний пристрій коренезбиральної машини - вид збоку; фіг. 2 - підкопувальний пристрій коренезбиральної машини - вид зверху. Підкопувальний пристрій коренезбиральної машини містить рамку 1, на якій встановлені коливальні механізми 2, до яких кріпляться правий 3 та лівий 4 підкопуючі лемеші-рамки при допомозі шарнірних з'єднань 5 і 6. Праву лемеш-рамку 3 зміщено відносно лівої 4 у поздовжньому та вертикальному напрямках на деяку величину. Леміш-рамку виконано з переднього 7 та заднього 8 елементів, верхньої 9 та нижньої 10 перемичок і вала 11. Передній елемент 7 виконано у формі лекальної кривої і в нижній частині кривизна його більша, ніж у заднього елемента 8. Елементи 7 та 8 з'єднані між собою нерухомо верхньою 9 та нижньою 10 перемичками, причому нижня перемичка 10 розміщена під деяким кутом, який не перевищує кут тертя сталі по грунту (f=23°) до горизонтальної площини, а верхня перемичка 9 паралельно горизонтальній площині і посередині нерухомо з'єднана з валом 11, через який передаються коливання від коливальних механізмів. Шарнірні з'єднання 5 та 6 дозволяють коливатись лемешам-рамкам 3 і 4 навколо осей, які від хиляються відповідно вправо та вліво відповідно до напрямку руху підкопувального пристрою. Лемеші-рамки 3 та 4 мають однакову конструкцію, але дзеркальне виконання. Підкопувальний пристрій коренезбиральної машини працює таким чином. Під час руху на заглиблені лемеші-рамки 3 і 4 діють по-різному направлені реакції грунту різних ділянок. Оскільки, внаслідок неоднорідності опору грунту і геометричної форми лемешів-рамок 3 і 4, ці реакції неоднакові за величиною, то створюється момент збуджуючих реакцій, який спричинює обертання підкопуючих лемешів-рамок відносно осі її шарнірних з'єднань 5 і 6. Відновлюючий момент, що прагне стабілізувати лемеші-рамки та надати зворотного руху, створюється коливальними механізмами. Вимушені коливання лемешів-рамок 3 і 4 створюють зону знакоперемінних пікових напруг, які виникають у підкопаному об'ємі технологічної маси, що спричинює інтенсивне руйнування зв'язків між компонентами цієї маси та направлений до поверхні гр унту р ух коренеплодів. Кут нахилу підкопуючих лемешів-рамок і частота коливань регулюються залежно від типу грунту та умов збирання коренеплодів. Оскільки виконуючі лемеші-рамки не вступають в безпосередній контакт з коренеплодами, пошкодження останніх зведено до мінімуму, що дає можливість застосовувати даний підкопувальний пристрій для збирання коренеплодів з низькою міцністю на злам та стиск, наприклад, цикорію. Таким чином, сукупність змін конструкції підкопувального пристрою коренезбиральної машини, порівняно з прототипом, дає можливість інтенсивного розпушування та підкопування більшого об'єму гр унту при менших енерговитратах. Фіг. 1 2 32694 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
