Підкопувальний пристрій коренезбиральної машини

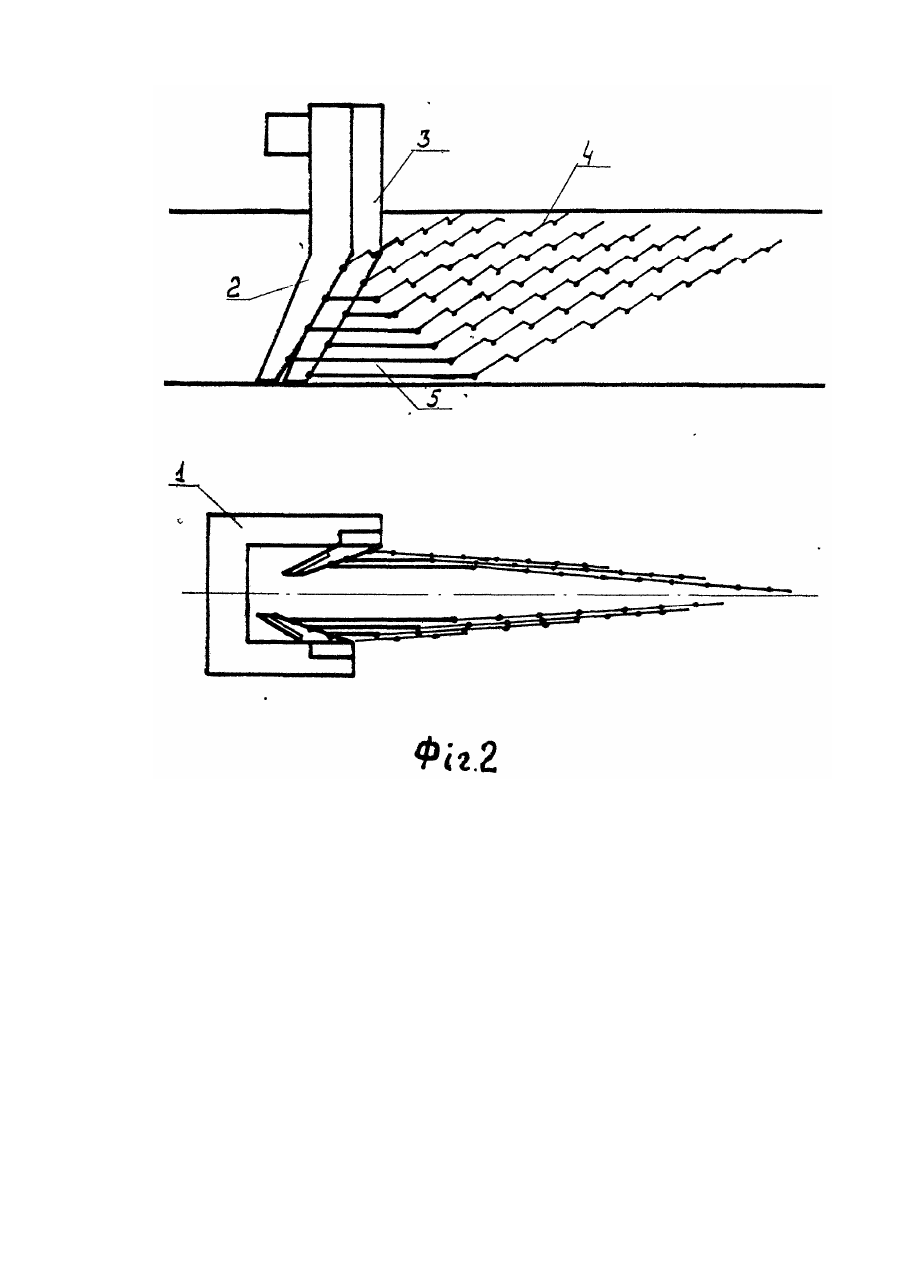

Винахід відноситься до області сільського господарства, а саме до конструкції підкопуючих органів коренезбиральних машин. Відомо, що підкопувані серійних машин представлені, в основному, активними (конусні вилки), напівактивними (дисковими) та пасивними (видавлюючими) робочими органами. Ці конструкції не забезпечують руйнування достатнього об'єму грунту І викопування продуктивної частини коренеплодів, що обмежує їх застосування збиранням коренеплодів овальної форми з неглибоким заляганням. Відомо найбільш близький до технічного рішення, що заявляється, підкопуючий робочий орган, котрий складається з ножів-стояків І гнучких елементів у вигляді петель різної довжини [Авт. св. СРСР N2 1676493, кл. А 01 D 13/00, бюл. №34, 1991]. Якісна робота такого підкопувана можлива при відсутності забур'яненості, оскільки рослинні залишки, що накопичуються на згинах спричиняють, з одного боку, їх виглиблення, а з іншого - збільшення тягового опору агрегата. Завданням винаходу є створення такої конструкції підкопуючого пристрою коренезбиральної машини, в якій нове поєднання ножів-стояків І вібрострічок дозволило б забезпечити інтенсивне руйнування зв'язків між компонентами технологічної маси необхідного об'єму, цілеспрямовано орієнтувати рух підкопаних коренеплодів І за рахунок цього покращити якість роботи коренезбиральних машин. Поставлене завдання досягається тим, що згідно пристрою, що заявляється як винахід у підкопуючому пристрої, що складається з ножів-стояків і приєднаних до них вібрострічок, вібрострічки виконані у вигляді зчленованих пружних елементів різної довжини І пружності. Пружний елемент має складну поверхню: пряму, що відхиляється під кутом тертя металу по грунті від лінії А-А точок зчленування у передній частині, а в задній - у формі гвинтової лінії. Гвинти стрічок, що кріпляться до лівого і правого ножів-стояків - симетричні. Жорсткість і довжина пружних елементів змінюється з віддаленням від точки кріплення вібрострічки до ножастояка. Така форма пружних елементів спричиняв, при русі в грунті, відхилення вертикальної проекції вібрострічки вгору на кут тертя металу по грунті, а горизонтальна проекція відхиляється до осі рядка від напряму швидкості точки кріплення до ножа-стояка. Таким чином сукупність змін конструкції підкопуючого пристрою з вібрострічками, порівняно з прототипом, дає можливість інтенсивніше руйнувати зв'язки між компонентами технологічної маси необхідного об'єму, орієнтувати рух коренеплодів. Впровадження винаходу дає можливість розширити діапазон технологічних можливостей підкопуючого пристрою І забезпечити збирання коренеплодів, що значно відрізняються за фізико-механічними властивостями. Зміст винаходу пояснюється кресленнями, де на фіг. 1 представлена схема пружного елементу з правою гвинтовою задньою частиною; на фіг. 2 - технологічна схема підкопуючого пристрою. Підкопуючий пристрій коренезби-ральної машини складається з рамки 1, двох зміщених між- собою лівого 2 і правого 3 ножів-стояків, вібрострічок 4, що з'єднані з проміжними тягами 5. Проміжні тяги закріплені в задніх частинах ножів-стояків. Вібрострічки виконані у вигляді зчленованих пружних елементів різної довжини І пружності. Підкопуючий пристрій коренезби-ральної машини працює таким чином. Під час руху підкопувача ножістояки 2 І З, врізуючись в гругіт на глибину підкопування коренів, частково руйнують об'єм технологічної маси по обидва боки від центру рядка. Пружні елементи вібрострічок 4, що рухаються слідом, внаслідок неоднорідності опору компонентів технологічної маси здійснюють складні коливальні рухи направлені до осі рядка коренеплодів. Макроколивання зчленованих у вібрострічки пружних елементів, що охоплюють об'єм технологічної маси з обох боків рядка, спричиняють розпушування грунту в напрямку коренеплодів, а внаслідок відхилення вертикальних проекцій вібрострічок зумовлюється рух коренеплодів І крупних макроагрегатів у верхній шар. При цьому відсутній безпосередній контакт пружних елементів з коренеплодами, що зводить до мінімуму їх пошкодження. Подальше збирання коренеплодів здійснюється робочими органами серійних машин.
