Вивантажувальний пристрій коренезбиральної машини
Номер патенту: 8512
Опубліковано: 30.09.1996
Автори: Жерновий Олександр Миколайович, Кузьмінов Вадим Георгійович, Аванесов Юрій Борисович, Малік Афанасій Петрович, Вовк Петро Володимирович, Кривогов Микола Іванович, Покуса Олексій Олександрович
Формула / Реферат
1. Выгрузное устройство корнеплодоуборочной машины, содержащее элеватор, над выгрузным концом которого размещен связанный с рамой направляющий кожух с амортизирующим элементом на его внутренней поверхности, а под кожухом смонтирован гаситель скорости корнеплодов в виде ряда консольне закрепленных щеток из эластичного ворса, отличающееся тем, что, с целью снижения повреждений корнеплодов, направляющий кожух в нижней части соединен с рамой элеватора шарнирно, а в верхней - посредством амортизаторов, при этом амортизирующий элемент связан с направляющим кожухом посредством упругих втулок, а ряд щеток выполнен в виде набора чередующихся по длине пучков ворса.
2. Устройство по п. 1, отличающееся тем, что амортизатор содержит направляющую с установленными на ней пружинами сжатия, имеющими неодинаковую жесткость.
Текст

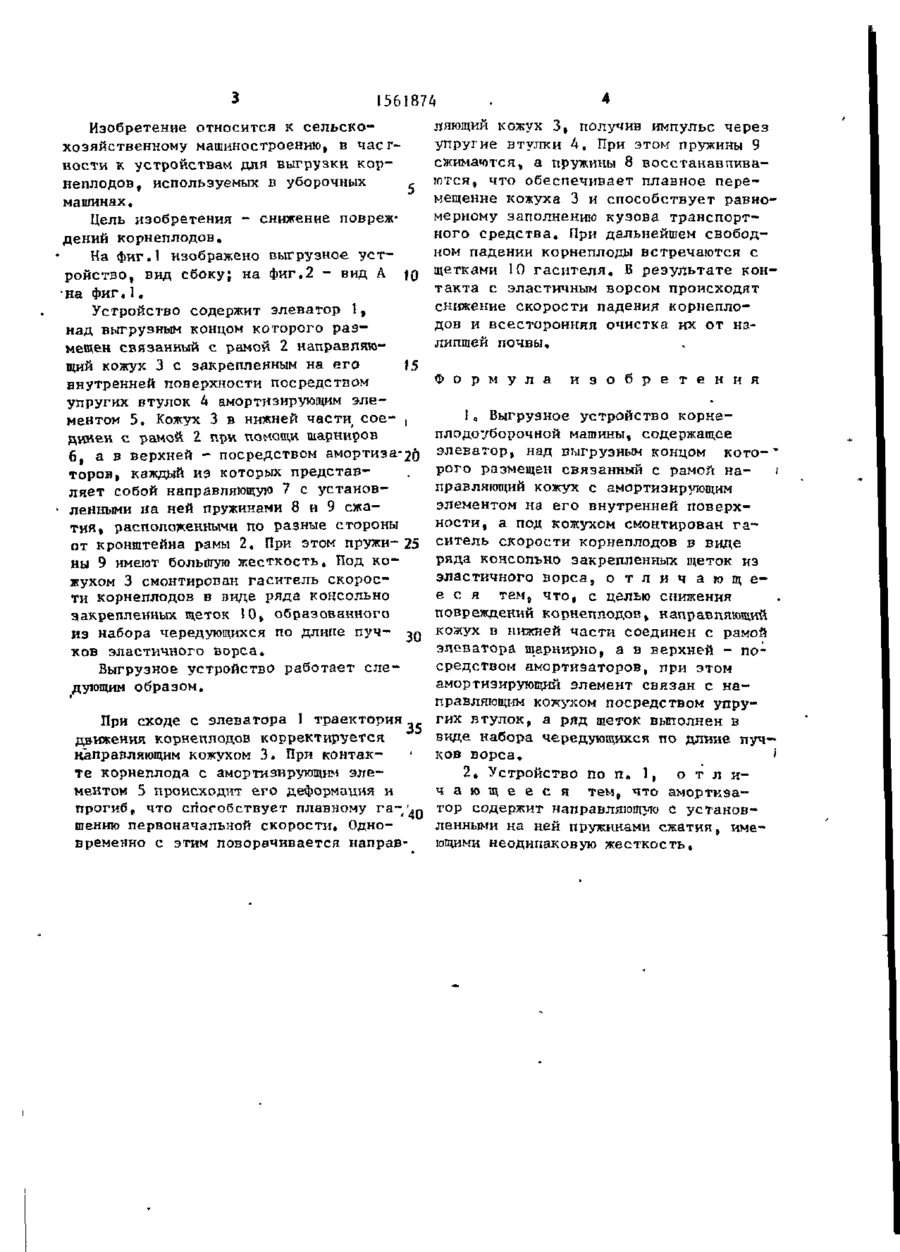

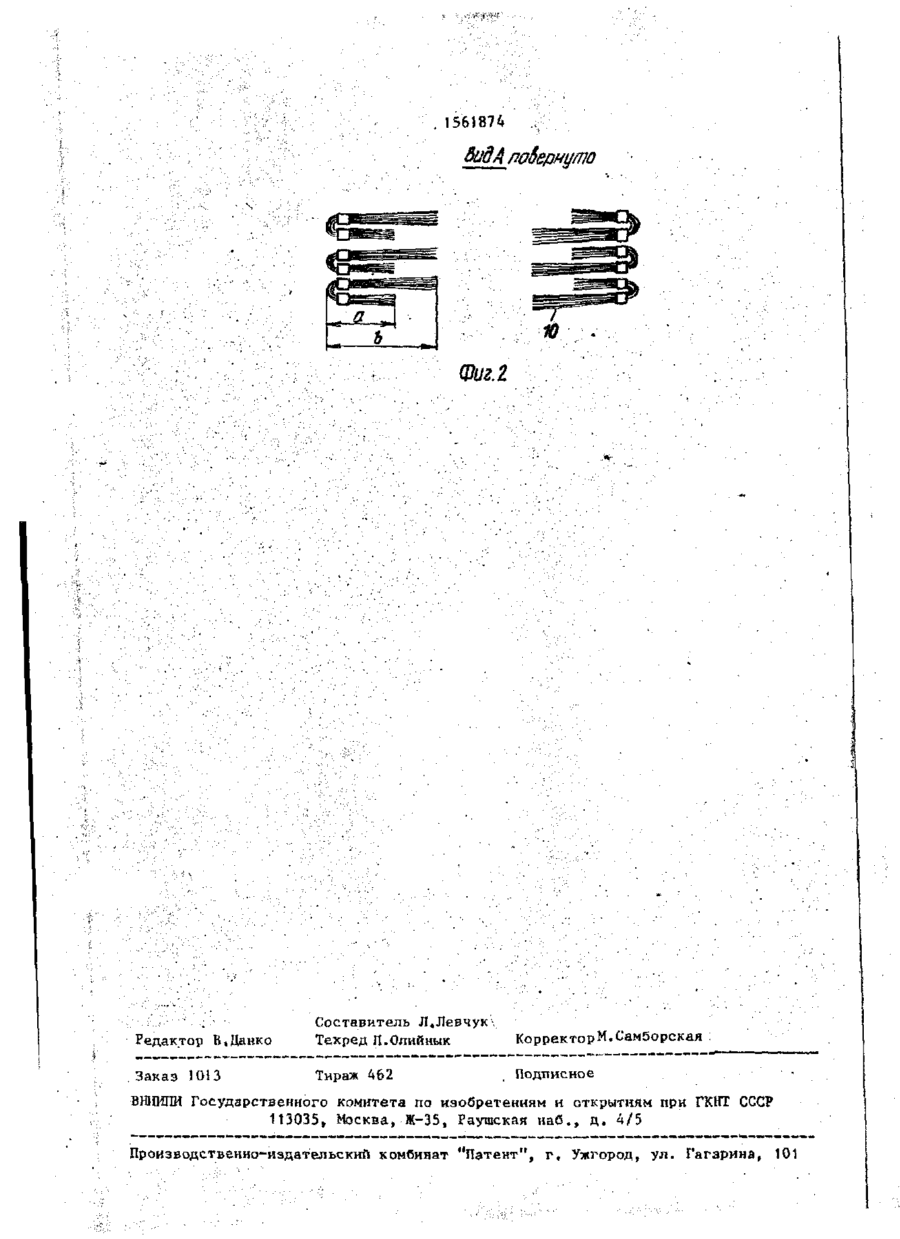

Изобретение относится к сєльеко '* к хозяйственному машиностроению, в частности к устройствам для выгрузки корнеплодов. Цель изобретения - снижение повреждений корнеплодов. Устройство содержит напрарляющий кожух 3 с закрепленным на его внутренней пове'рхности посредством упруг их втулок U амортизируіощіім элементом 5, Кожух 3 закреплен шарнирно и подпружинен. Под ним смонтирован гаситель скорости корнеплодов в виде ряда консольно закрепленных щегок 10, образованного из набора чередующихся по длине пучков эластичного ворса, В результате контакта корнеплодов с амортизирующим элементом 5 происходит его местная деформация и прогиб, что снижает повреждение убираемой культуры. 1 з„п. ф~лы, 2 ал. 9 561876 ляющий кожух 3, получив импульс через Изобретение относится к сельскоупругие втулки 4. При этом пружины 9 хозяйственному машиностроению, в частсжимаются, а пружины 8 восстанавпиваности к устройствам для выгрузки корются, что обеспечивает плавное перенеплодов, используемых в уборочных мещение кожуха 3 и способствует равномашинах. мерному заполнению кузова транспортЦель изобретения - снижение поврежного средства. При дальнейшем свободдений корнеплодов. ном падении корнеплоды встречаются с На фиг.1 изображено выгрузное устщетками 10 гасителя, В результате конройство, вид сбоку; на фиг,2 - вид А такта с эластичным ворсом происходят •на фиг.1, снижение скорости падения корнеплоУстройство содержит элеватор \„ дов и всесторонняя очистка их от нанад выгрузным концом которого разлипшей почвы. мещен связанный с рамой 2 направляющий кожух 3 с закрепленным на его 15 Ф о р м у л а и з о б р е т е н и я внутренней поверхности посредством упругих втулок U амортизирующим эле1 0 Выгрузное устройство корнементом 5, Кожух 3 в нижней части, соеплодоуборочной машины, содержащее динен с рамой 2 при помощи шарниров элеватор, над иыгруэным концом кото6, а в верхней - посредством амортизарого размещен связанный с рамой наторов, каждый из которых представправляющий кожух с амортизирующим ляет собой направляющую 7 с установэлементом на его внутренней поверхленными иа ней пружинами 8 и 9 сжаности, а под кожухом смонтирован гатия, расположеннычи по разные стороны от кронштейна рамы 2, При этом пружи- 25 ситель скорости корнеплодов в виде ряда консольно закрепленных щеток из ны 9 имеют большую жесткость. Вод коэластичного ворса, о т л и ч а ю щ е жухом 3 смонтирован гаситель скоросеся тем, что, с целью снижения ти корнеплодов в виде ряда консольно повреждений корнеплодов, направляющий закрепленных щеток 10, образованного кожух в нижней части соединен с рамой из набора чередующихся по длине пуч- 30 элеватора шарнирио, а в верхней - поков эластичного ворса. средством амортизаторов, при этом Выгрузное устройство работает слеамортизирующий элемент связан с надующим образом. правляющим кожухом посредством упругих втулок, а ряд щеток выполнен в При сходе с элеватора 1 траектория 35 виде набора чередующихся по длине пучдвижения корнеплодов корректируется ков ворса, направляющим кожухом 3. При контакте корнеплода с амортизирующим эле2, Устройство по п. 1, отлиментом 5 происходит его деформация и ч а ю щ е е с я тем, что амортизапрогиб, что способствует плавному га- '.Q тор содержит направляющую с установшению первоначальной скорости. Одноленными на ней пружинами сжатии, имевременно с этим поворачивается направ ющими неодинаковую жесткость» 1561874 вид А лобернцпю Фиг. 2 .. . Редактор В.Давка Составитель Л.Левчук, Техред П.Олийкык КорректорМ.Самборская Тираж 462 Подписное Заказ ШІЗ В ї Г Государственного комитета по изобретениям и открытиям при ГКНТ СССР ШИ Ш 113035» Москва, Ж-35, Раушская иаб., д . А/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюStarwriterunloading unit of root-harvesting machine
Автори англійськоюAvanesov Yurii Borysovych, Malik Afanasii Petrovych, Zhernovyi Oleksandr Mykolaiovych, Pokusa Oleksii Oleksandrovych, Kuzminov Vadym Heorhiiovych, Kryvohov Mykola Ivanovych, Vovk Petro Volodymyrovych
Назва патенту російськоюВыгрузное устройство корнеуборочной машины
Автори російськоюАванесов Юрий Борисович, Малик Афанасий Петрович, Жерновой Александр Николаевич, Покуса Алексей Александрович, Кузьминов Вадим Георгиевич, Кривогов Николай Иванович, Вовк Петр Владимирович
МПК / Мітки
МПК: A01D 33/00
Мітки: машини, вивантажувальний, коренезбиральної, пристрій
