Фотометр розподільний кільцевий
Номер патенту: 32786
Опубліковано: 26.05.2008
Автори: Харанжевич Олена Вікторівна, Рудіна Аліса Олегівна, Гутаров Євген Олександрович, Тимченко Володимир Іванович, Носанов Микола Ілліч, Носанов Данило Максимович
Формула / Реферат
Фотометр розподільний кільцевий, що має вимірювальне джерело світла, приймач випромінювання з світлорозсіювальним і нейтральним склом, прилад, що вимірює фотострум, вузол фотометрування та основу, який відрізняється тим, що вузол фотометрування виконаний у вигляді кільця, на якому розміщені панель кільцевого лімба, кільцевий спрямовуючий пристрій (рейки) та елементи для кріплення та руху вимірювального джерела світла.
Текст

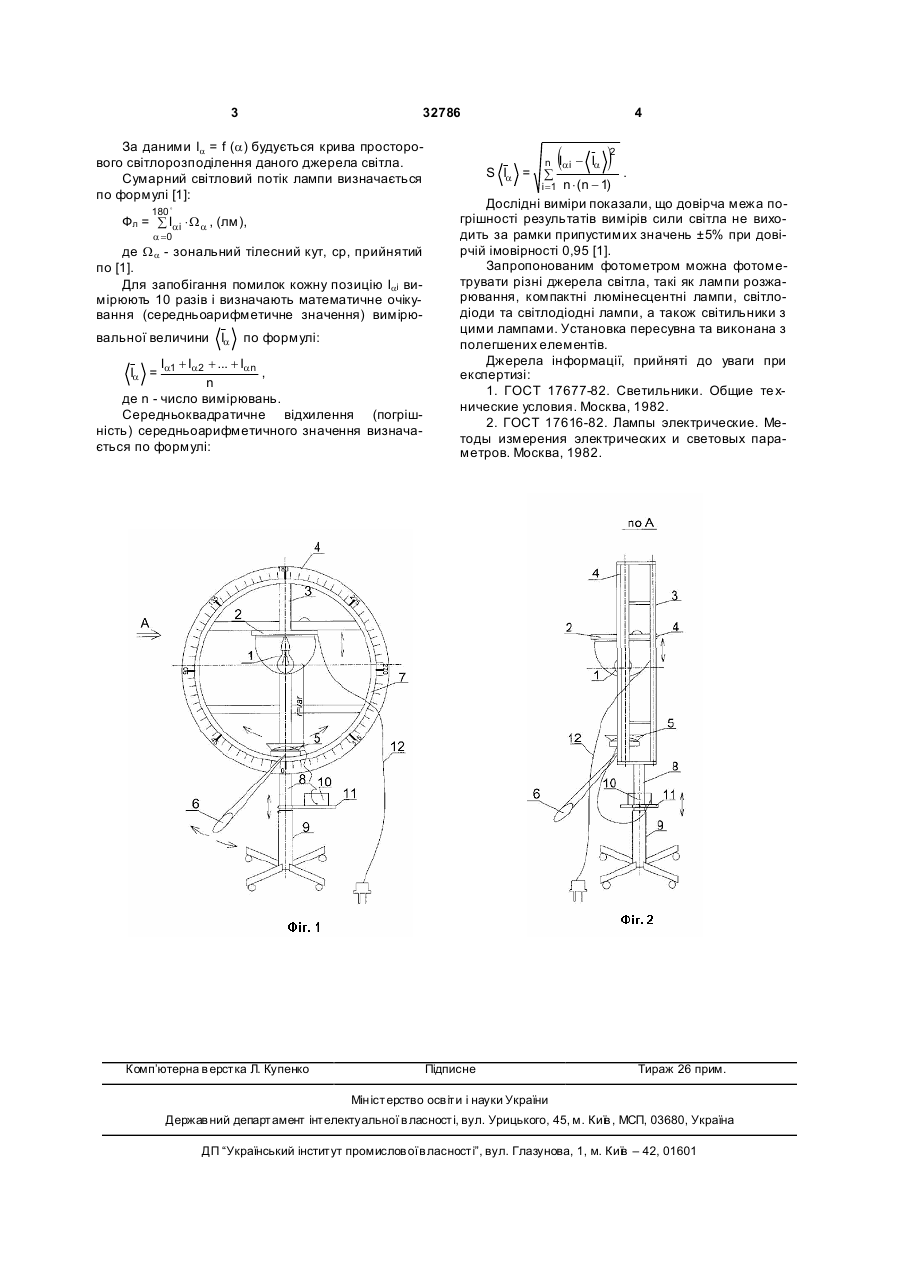

Фотометр розподільний кільцевий, що має вимірювальне джерело світла, приймач випромінювання з світлорозсіювальним і нейтральним склом, прилад, що вимірює фотострум, вузол фотометрування та основу, який відрізняється тим, що вузол фотометрування виконаний у вигляді кільця, на якому розміщені панель кільцевого лімба, кільцевий спрямовуючий пристрій (рейки) та елементи для кріплення та руху вимірювального джерела світла. (19) (21) u200801568 (22) 07.02.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) НОСАНОВ МИКОЛА ІЛЛ ІЧ, UA, ТИМЧЕНКО ВОЛОДИМИР ІВАНОВИЧ, UA, ХАРАНЖЕВИЧ ОЛЕНА ВІКТОРІВНА, U A, ГУТАРОВ ЄВГЕН ОЛЕКСАНДРОВИЧ, UA, НОСАНОВ ДАНИЛО МАКСИМОВИЧ, UA, РУДІН А АЛІС А ОЛЕГІВНА, UA (73) НОСАНОВ МИКОЛА ІЛЛ ІЧ, UA, ТИМЧЕНКО ВОЛОДИМИР ІВАНОВИЧ, U A 3 32786 За даними Ia = f (a) будується крива просторового світлорозподілення даного джерела світла. Сумарний світловий потік лампи визначається по формулі [1]: 180 o Фл = å Iai × W a , (лм), a =0 де W a - зональний тілесний кут, ср, прийнятий по [1]. Для запобігання помилок кожну позицію Іaі вимірюють 10 разів і визначають математичне очікування (середньоарифметичне значення) вимірювальної величини Ia по формулі: Ia1 + Ia2 + ... + Ian , n де n - число вимірювань. Середньоквадратичне відхилення (погрішність) середньоарифметичного значення визначається по формулі: Ia = Комп’ютерна в ерстка Л. Купенко 4 S Ia = (I å n ai - Ia ) 2 . n × (n - 1) Дослідні виміри показали, що довірча межа погрішності результатів вимірів сили світла не виходить за рамки припустимих значень ±5% при довірчій імовірності 0,95 [1]. Запропонованим фотометром можна фотометрувати різні джерела світла, такі як лампи розжарювання, компактні люмінесцентні лампи, світлодіоди та світлодіодні лампи, а також світильники з цими лампами. Установка пересувна та виконана з полегшених елементів. Джерела інформації, прийняті до уваги при експертизі: 1. ГОСТ 17677-82. Светильники. Общие те хнические условия. Москва, 1982. 2. ГОСТ 17616-82. Лампы электрические. Методы измерения электрических и световых параметров. Москва, 1982. i =1 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
