Телефон-іграшка

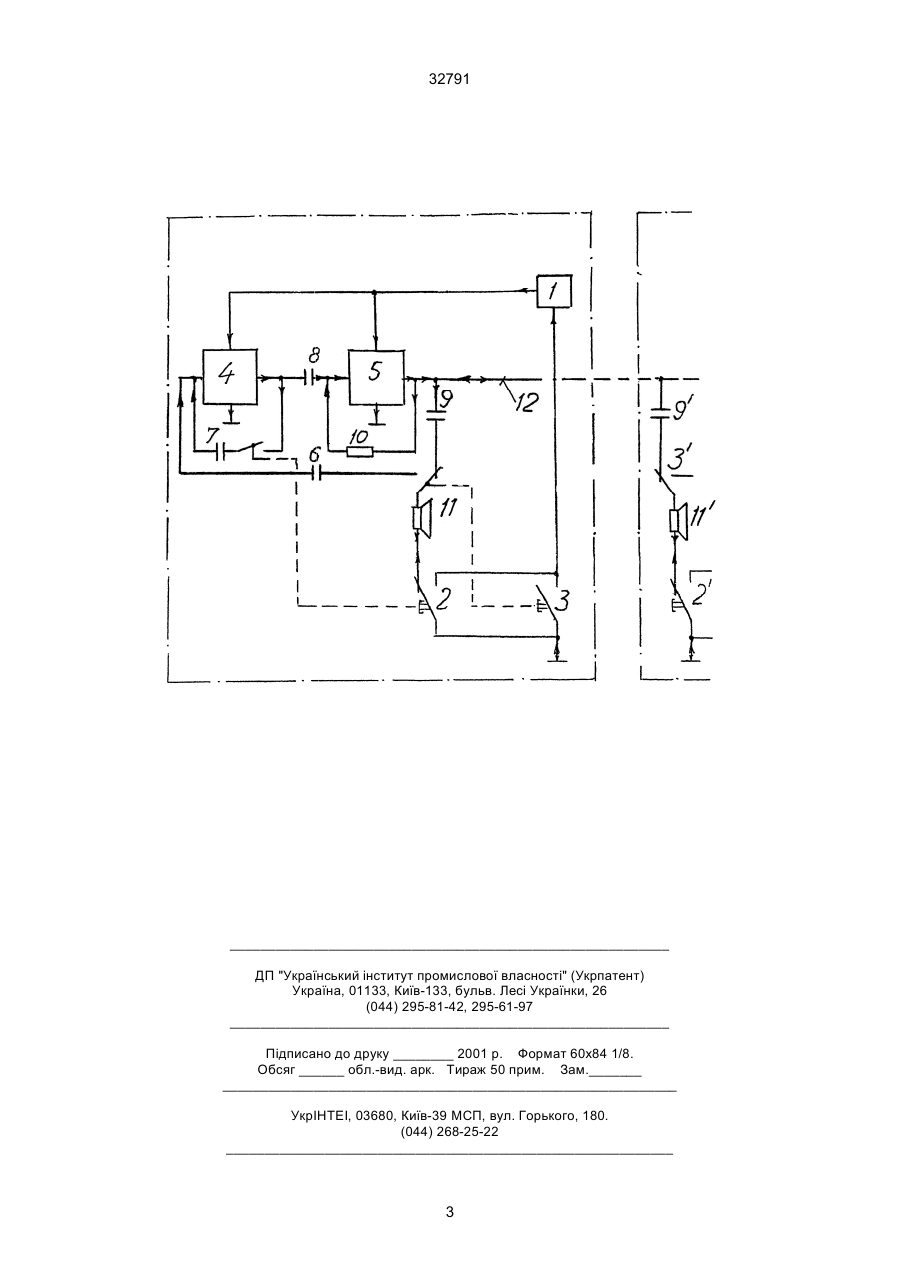

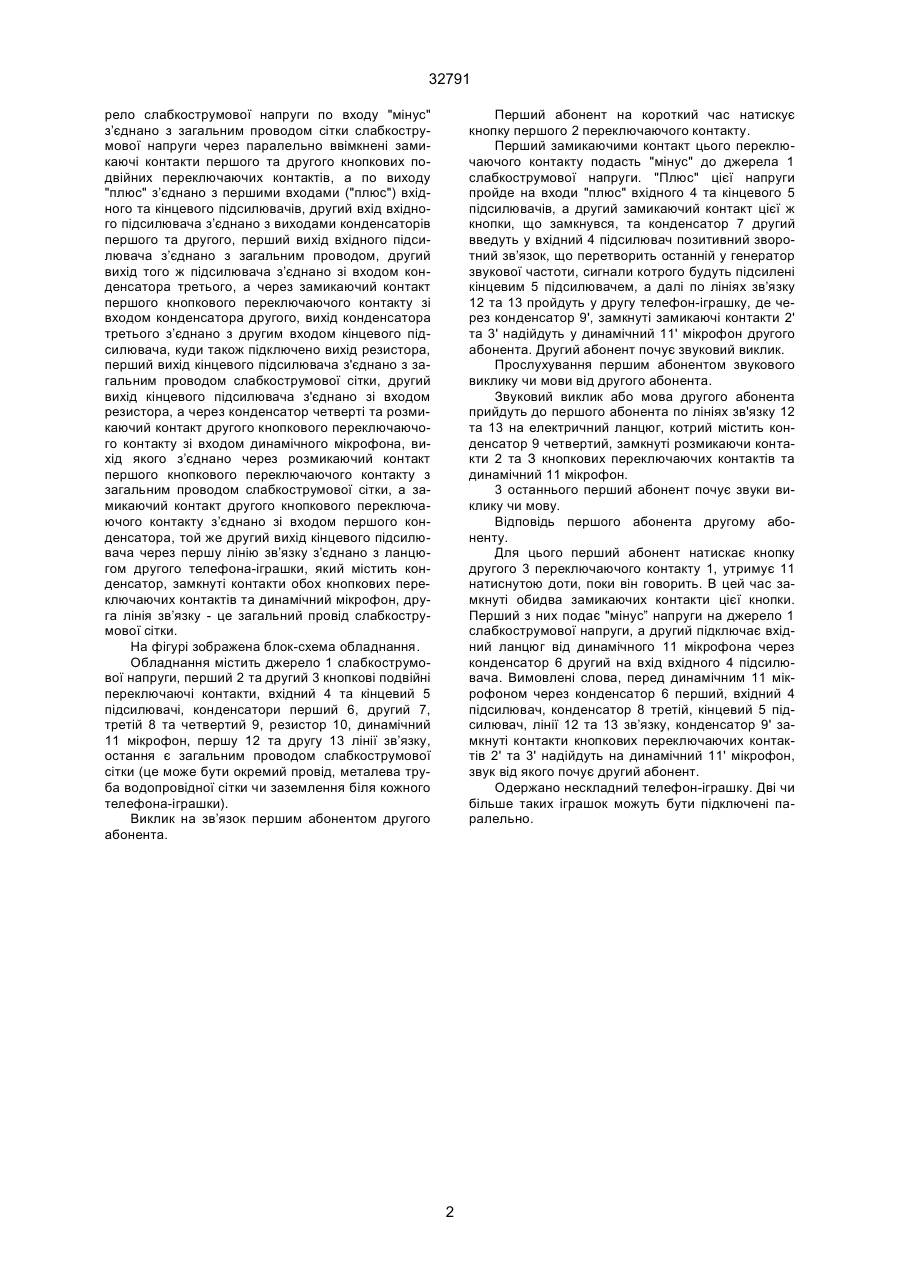

Телефон-іграшка, що містить джерело слабкострумової напруги, вхідний та кінцевий підсилювачі, конденсатори з першого по четвертий, перший та другий кнопкові подвійні переключаючі контакти, відрізняється тим, що введені динамічний мікрофон та резистор, причому джерело слабкострумової напруги по входу "мінус" з’єднане з загальним проводом сітки слабкострумової напруги через паралельно ввімкнені замикаючі контакти першого та другого кнопкових подвійних переключаючи контактів, а по виходу "плюс" з’єднано з першими входами ("плюс") вхідного та кінцевого підсилювачів, другий вхід вхідного підсилювача з’єднано з виходами конденсаторів першого та другого, перший вихід вхідного підсилювача з’єднано з загальним проводом, другий вихід того A (54) ТЕЛЕФОН-ІГРАШКА 32791 рело слабкострумової напруги по входу "мінус" з’єднано з загальним проводом сітки слабкострумової напруги через паралельно ввімкнені замикаючі контакти першого та другого кнопкових подвійних переключаючих контактів, а по виходу "плюс" з’єднано з першими входами ("плюс") вхідного та кінцевого підсилювачів, другий вхід вхідного підсилювача з’єднано з виходами конденсаторів першого та другого, перший вихід вхідного підсилювача з’єднано з загальним проводом, другий вихід того ж підсилювача з’єднано зі входом конденсатора третього, а через замикаючий контакт першого кнопкового переключаючого контакту зі входом конденсатора другого, вихід конденсатора третього з’єднано з другим входом кінцевого підсилювача, куди також підключено вихід резистора, перший вихід кінцевого підсилювача з'єднано з загальним проводом слабкострумової сітки, другий вихід кінцевого підсилювача з'єднано зі входом резистора, а через конденсатор четверті та розмикаючий контакт другого кнопкового переключаючого контакту зі входом динамічного мікрофона, вихід якого з’єднано через розмикаючий контакт першого кнопкового переключаючого контакту з загальним проводом слабкострумової сітки, а замикаючий контакт другого кнопкового переключаючого контакту з’єднано зі входом першого конденсатора, той же другий вихід кінцевого підсилювача через першу лінію зв’язку з’єднано з ланцюгом другого телефона-іграшки, який містить конденсатор, замкнуті контакти обох кнопкових переключаючих контактів та динамічний мікрофон, друга лінія зв’язку - це загальний провід слабкострумової сітки. На фігурі зображена блок-схема обладнання. Обладнання містить джерело 1 слабкострумової напруги, перший 2 та другий 3 кнопкові подвійні переключаючі контакти, вхідний 4 та кінцевий 5 підсилювачі, конденсатори перший 6, другий 7, третій 8 та четвертий 9, резистор 10, динамічний 11 мікрофон, першу 12 та другу 13 лінії зв’язку, остання є загальним проводом слабкострумової сітки (це може бути окремий провід, металева труба водопровідної сітки чи заземлення біля кожного телефона-іграшки). Виклик на зв’язок першим абонентом другого абонента. Перший абонент на короткий час натискує кнопку першого 2 переключаючого контакту. Перший замикаючими контакт цього переключаючого контакту подасть "мінус" до джерела 1 слабкострумової напруги. "Плюс" цієї напруги пройде на входи "плюс" вхідного 4 та кінцевого 5 підсилювачів, а другий замикаючий контакт цієї ж кнопки, що замкнувся, та конденсатор 7 другий введуть у вхідний 4 підсилювач позитивний зворотний зв’язок, що перетворить останній у генератор звукової частоти, сигнали котрого будуть підсилені кінцевим 5 підсилювачем, а далі по лініях зв’язку 12 та 13 пройдуть у другу телефон-іграшку, де через конденсатор 9', замкнуті замикаючі контакти 2' та 3' надійдуть у динамічний 11' мікрофон другого абонента. Другий абонент почує звуковий виклик. Прослухування першим абонентом звукового виклику чи мови від другого абонента. Звуковий виклик або мова другого абонента прийдуть до першого абонента по лініях зв'язку 12 та 13 на електричний ланцюг, котрий містить конденсатор 9 четвертий, замкнуті розмикаючи контакти 2 та З кнопкових переключаючих контактів та динамічний 11 мікрофон. 3 останнього перший абонент почує звуки виклику чи мову. Відповідь першого абонента другому абоненту. Для цього перший абонент натискає кнопку другого 3 переключаючого контакту 1, утримує 11 натиснутою доти, поки він говорить. В цей час замкнуті обидва замикаючих контакти цієї кнопки. Перший з них подає "мінус” напруги на джерело 1 слабкострумової напруги, а другий підключає вхідний ланцюг від динамічного 11 мікрофона через конденсатор 6 другий на вхід вхідного 4 підсилювача. Вимовлені слова, перед динамічним 11 мікрофоном через конденсатор 6 перший, вхідний 4 підсилювач, конденсатор 8 третій, кінцевий 5 підсилювач, лінії 12 та 13 зв’язку, конденсатор 9' замкнуті контакти кнопкових переключаючих контактів 2' та 3' надійдуть на динамічний 11' мікрофон, звук від якого почує другий абонент. Одержано нескладний телефон-іграшку. Дві чи більше таких іграшок можуть бути підключені паралельно. 2 32791 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
