Обладнання дистанційного керування електролампами

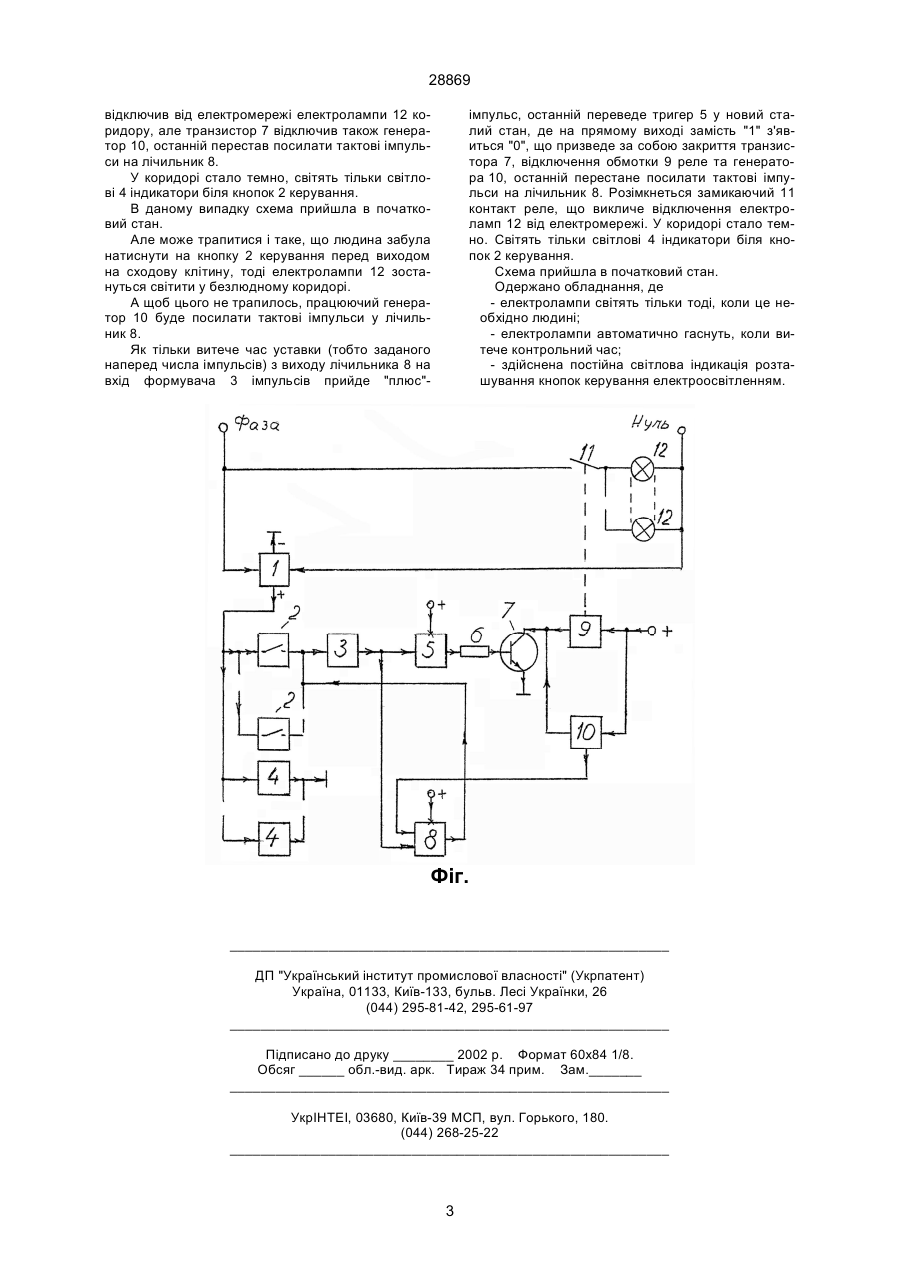

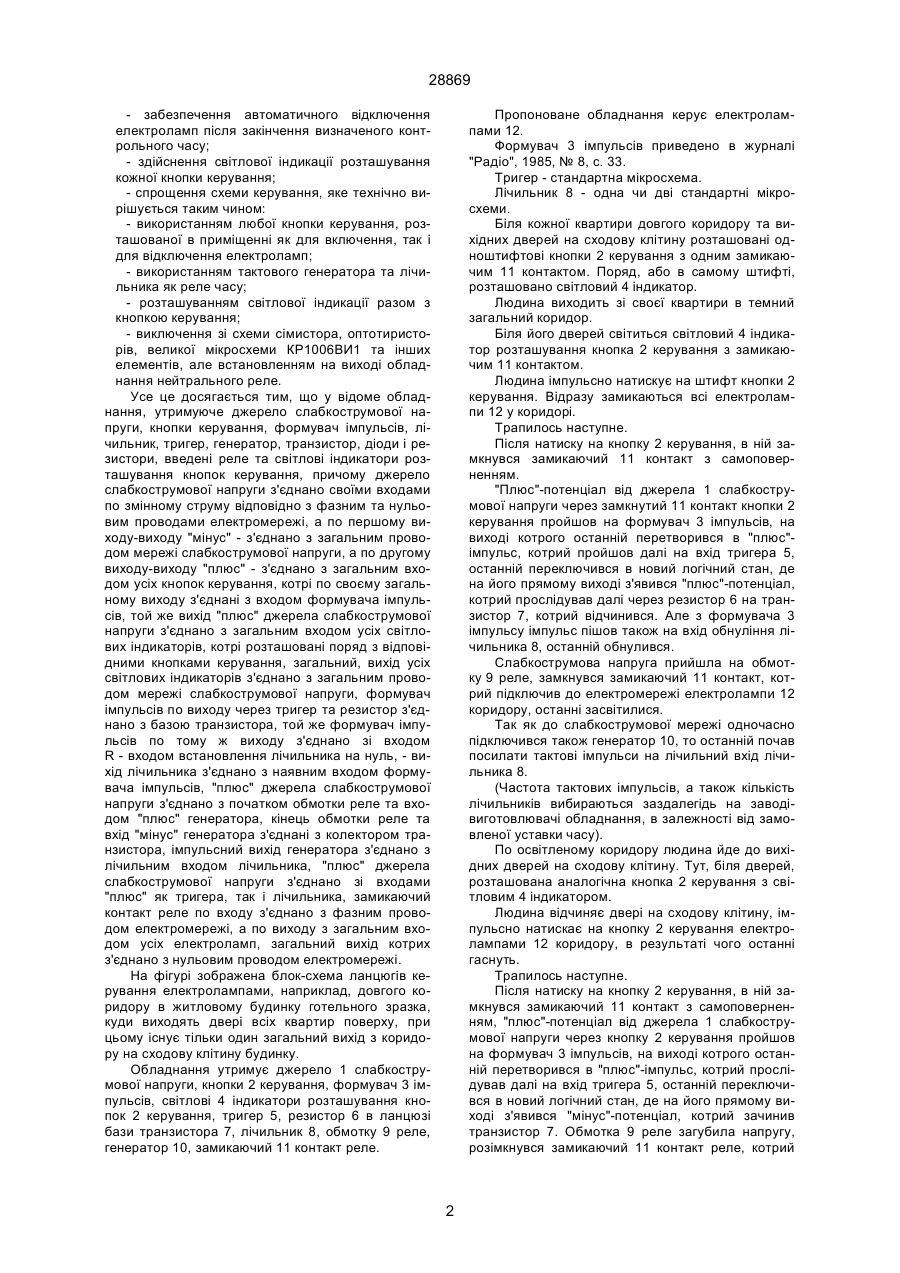

Обладнання дистанційного керування електролампами, яке містить джерело слабкострумової напруги, кнопки керування, формувач імпульсів, лічильник, тригер, генератор, транзистор, діоди і резистори, яке відрізняється тим, що введені реле та світлові індикатори розташування кнопок керування, причому джерело слабкострумової напруги з'єднано своїми входами по змінному струму відповідно з фазним та нульовим проводами електромережі, а по першому виходу - виходу "мінус" з'єднано з загальним проводом мережі слабкострумової напруги, а по другому виходу - виходу "плюс" - з'єднано з загальним входом усіх кнопок керування, котрі по своєму загальному виходу з'єднані з входом формувача імпульсів, той же вихід "плюс" джерела слабкострумової напруги з'єд 28869 - забезпечення автоматичного відключення електроламп після закінчення визначеного контрольного часу; - здійснення світлової індикації розташування кожної кнопки керування; - спрощення схеми керування, яке технічно вирішується таким чином: - використанням любої кнопки керування, розташованої в приміщенні як для включення, так і для відключення електроламп; - використанням тактового генератора та лічильника як реле часу; - розташуванням світлової індикації разом з кнопкою керування; - виключення зі схеми сімистора, оптотиристорів, великої мікросхеми КР1006ВИ1 та інших елементів, але встановленням на виході обладнання нейтрального реле. Усе це досягається тим, що у відоме обладнання, утримуюче джерело слабкострумової напруги, кнопки керування, формувач імпульсів, лічильник, тригер, генератор, транзистор, діоди і резистори, введені реле та світлові індикатори розташування кнопок керування, причому джерело слабкострумової напруги з'єднано своїми входами по змінному струму відповідно з фазним та нульовим проводами електромережі, а по першому виходу-виходу "мінус" - з'єднано з загальним проводом мережі слабкострумової напруги, а по другому виходу-виходу "плюс" - з'єднано з загальним входом усіх кнопок керування, котрі по своєму загальному виходу з'єднані з входом формувача імпульсів, той же вихід "плюс" джерела слабкострумової напруги з'єднано з загальним входом усіх світлових індикаторів, котрі розташовані поряд з відповідними кнопками керування, загальний, вихід усіх світлових індикаторів з'єднано з загальним проводом мережі слабкострумової напруги, формувач імпульсів по виходу через тригер та резистор з'єднано з базою транзистора, той же формувач імпульсів по тому ж виходу з'єднано зі входом R - входом встановлення лічильника на нуль, - вихід лічильника з'єднано з наявним входом формувача імпульсів, "плюс" джерела слабкострумової напруги з'єднано з початком обмотки реле та входом "плюс" генератора, кінець обмотки реле та вхід "мінус" генератора з'єднані з колектором транзистора, імпульсний вихід генератора з'єднано з лічильним входом лічильника, "плюс" джерела слабкострумової напруги з'єднано зі входами "плюс" як тригера, так і лічильника, замикаючий контакт реле по входу з'єднано з фазним проводом електромережі, а по виходу з загальним входом усіх електроламп, загальний вихід котрих з'єднано з нульовим проводом електромережі. На фігурі зображена блок-схема ланцюгів керування електролампами, наприклад, довгого коридору в житловому будинку готельного зразка, куди виходять двері всіх квартир поверху, при цьому існує тільки один загальний вихід з коридору на сходову клітину будинку. Обладнання утримує джерело 1 слабкострумової напруги, кнопки 2 керування, формувач 3 імпульсів, світлові 4 індикатори розташування кнопок 2 керування, тригер 5, резистор 6 в ланцюзі бази транзистора 7, лічильник 8, обмотку 9 реле, генератор 10, замикаючий 11 контакт реле. Пропоноване обладнання керує електролампами 12. Формувач 3 імпульсів приведено в журналі "Радіо", 1985, № 8, с. 33. Тригер - стандартна мікросхема. Лічильник 8 - одна чи дві стандартні мікросхеми. Біля кожної квартири довгого коридору та вихідних дверей на сходову клітину розташовані одноштифтові кнопки 2 керування з одним замикаючим 11 контактом. Поряд, або в самому штифті, розташовано світловий 4 індикатор. Людина виходить зі своєї квартири в темний загальний коридор. Біля його дверей світиться світловий 4 індикатор розташування кнопка 2 керування з замикаючим 11 контактом. Людина імпульсно натискує на штифт кнопки 2 керування. Відразу замикаються всі електролампи 12 у коридорі. Трапилось наступне. Після натиску на кнопку 2 керування, в ній замкнувся замикаючий 11 контакт з самоповерненням. "Плюс"-потенціал від джерела 1 слабкострумової напруги через замкнутий 11 контакт кнопки 2 керування пройшов на формувач 3 імпульсів, на виході котрого останній перетворився в "плюс"імпульс, котрий пройшов далі на вхід тригера 5, останній переключився в новий логічний стан, де на його прямому виході з'явився "плюс"-потенціал, котрий прослідував далі через резистор 6 на транзистор 7, котрий відчинився. Але з формувача 3 імпульсу імпульс пішов також на вхід обнуління лічильника 8, останній обнулився. Слабкострумова напруга прийшла на обмотку 9 реле, замкнувся замикаючий 11 контакт, котрий підключив до електромережі електролампи 12 коридору, останні засвітилися. Так як до слабкострумової мережі одночасно підключився також генератор 10, то останній почав посилати тактові імпульси на лічильний вхід лічильника 8. (Частота тактових імпульсів, а також кількість лічильників вибираються заздалегідь на заводівиготовлювачі обладнання, в залежності від замовленої уставки часу). По освітленому коридору людина йде до вихідних дверей на сходову клітину. Тут, біля дверей, розташована аналогічна кнопка 2 керування з світловим 4 індикатором. Людина відчиняє двері на сходову клітину, імпульсно натискає на кнопку 2 керування електролампами 12 коридору, в результаті чого останні гаснуть. Трапилось наступне. Після натиску на кнопку 2 керування, в ній замкнувся замикаючий 11 контакт з самоповерненням, "плюс"-потенціал від джерела 1 слабкострумової напруги через кнопку 2 керування пройшов на формувач 3 імпульсів, на виході котрого останній перетворився в "плюс"-імпульс, котрий прослідував далі на вхід тригера 5, останній переключився в новий логічний стан, де на його прямому виході з'явився "мінус"-потенціал, котрий зачинив транзистор 7. Обмотка 9 реле загубила напругу, розімкнувся замикаючий 11 контакт реле, котрий 2 28869 відключив від електромережі електролампи 12 коридору, але транзистор 7 відключив також генератор 10, останній перестав посилати тактові імпульси на лічильник 8. У коридорі стало темно, світять тільки світлові 4 індикатори біля кнопок 2 керування. В даному випадку схема прийшла в початковий стан. Але може трапитися і таке, що людина забула натиснути на кнопку 2 керування перед виходом на сходову клітину, тоді електролампи 12 зостануться світити у безлюдному коридорі. А щоб цього не трапилось, працюючий генератор 10 буде посилати тактові імпульси у лічильник 8. Як тільки витече час уставки (тобто заданого наперед числа імпульсів) з виходу лічильника 8 на вхід формувача 3 імпульсів прийде "плюс" імпульс, останній переведе тригер 5 у новий сталий стан, де на прямому виході замість "1" з'явиться "0", що призведе за собою закриття транзистора 7, відключення обмотки 9 реле та генератора 10, останній перестане посилати тактові імпульси на лічильник 8. Розімкнеться замикаючий 11 контакт реле, що викличе відключення електроламп 12 від електромережі. У коридорі стало темно. Світять тільки світлові 4 індикатори біля кнопок 2 керування. Схема прийшла в початковий стан. Одержано обладнання, де - електролампи світять тільки тоді, коли це необхідно людині; - електролампи автоматично гаснуть, коли витече контрольний час; - здійснена постійна світлова індикація розташування кнопок керування електроосвітленням. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
