Обладнання дистанційного керування електролампами

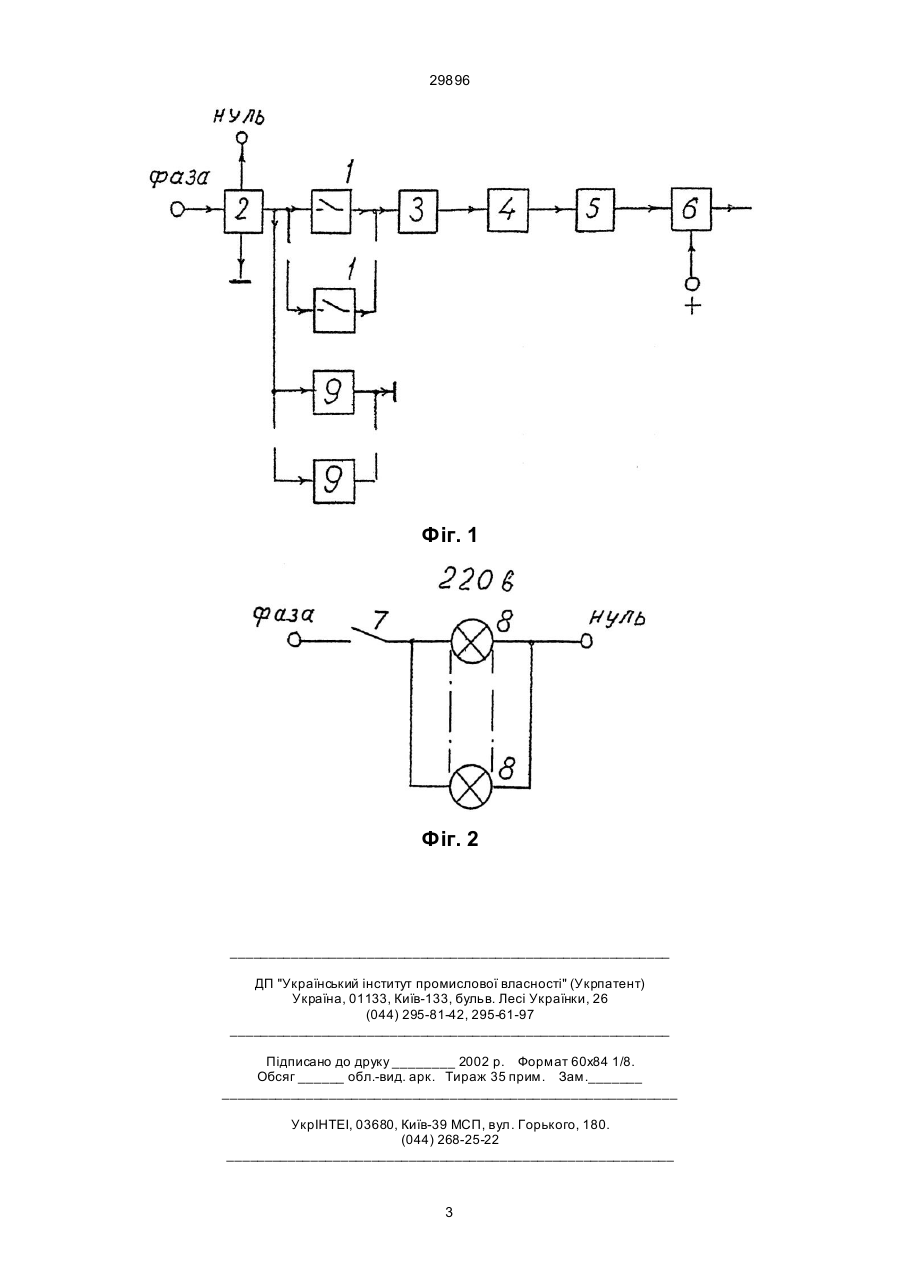

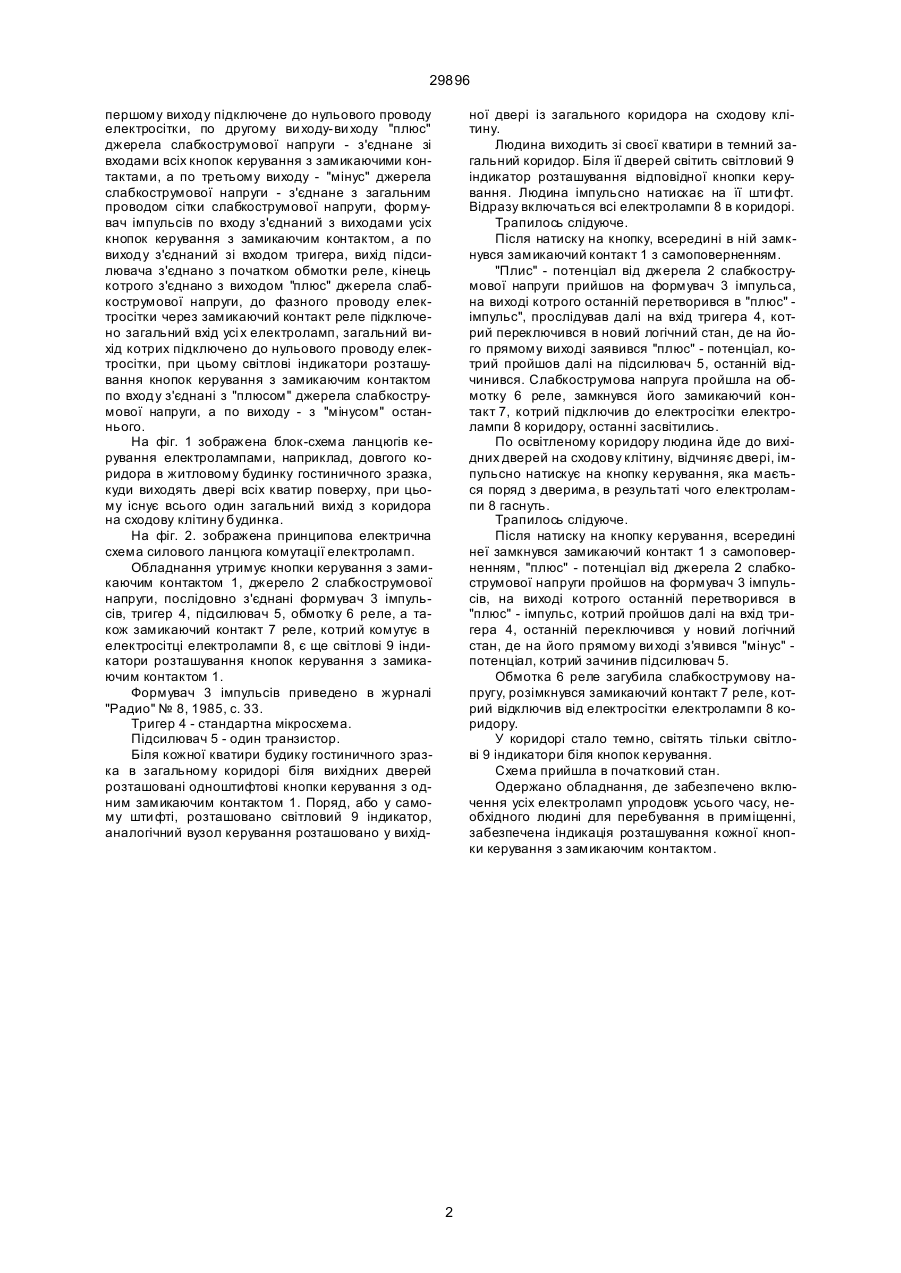

Обладнання дистанційного керування електролампами, що містить кнопки керування з замикаючим контактом, послідовно з'єднані тригер та підсилювач, який відрізняється тим, що введені джерело низької напруги, формувач імпульсів, реле з замикаючим контактом, а також світлові індикатори розташування кнопок керування з замикаючим контактом, причому джерело низької напруги по входу підключене до фазного проводу електросітки, а по першому виходу підключене до нульового проводу електросітки, по другому виходу - ви 29896 першому виходу підключене до нульового проводу електросітки, по другому ви ходу-ви ходу "плюс" джерела слабкострумової напруги - з'єднане зі входами всіх кнопок керування з замикаючими контактами, а по третьому виходу - "мінус" джерела слабкострумової напруги - з'єднане з загальним проводом сітки слабкострумової напруги, формувач імпульсів по входу з'єднаний з виходами усіх кнопок керування з замикаючим контактом, а по виходу з'єднаний зі входом тригера, вихід підсилювача з'єднано з початком обмотки реле, кінець котрого з'єднано з виходом "плюс" джерела слабкострумової напруги, до фазного проводу електросітки через замикаючий контакт реле підключено загальний вхід усі х електроламп, загальний вихід котрих підключено до нульового проводу електросітки, при цьому світлові індикатори розташування кнопок керування з замикаючим контактом по входу з'єднані з "плюсом" джерела слабкострумової напруги, а по виходу - з "мінусом" останнього. На фіг. 1 зображена блок-схема ланцюгів керування електролампами, наприклад, довгого коридора в житловому будинку гостиничного зразка, куди виходять двері всіх кватир поверху, при цьому існує всього один загальний вихід з коридора на сходову клітину будинка. На фіг. 2. зображена принципова електрична схема силового ланцюга комутації електроламп. Обладнання утримує кнопки керування з замикаючим контактом 1, джерело 2 слабкострумової напруги, послідовно з'єднані формувач 3 імпульсів, тригер 4, підсилювач 5, обмотку 6 реле, а також замикаючий контакт 7 реле, котрий комутує в електросітці електролампи 8, є ще світлові 9 індикатори розташування кнопок керування з замикаючим контактом 1. Формувач 3 імпульсів приведено в журналі "Радио" № 8, 1985, с. 33. Тригер 4 - стандартна мікросхема. Підсилювач 5 - один транзистор. Біля кожної кватири будику гостиничного зразка в загальному коридорі біля вихідних дверей розташовані одноштифтові кнопки керування з одним замикаючим контактом 1. Поряд, або у самому шти фті, розташовано світловий 9 індикатор, аналогічний вузол керування розташовано у вихід ної двері із загального коридора на сходову клітину. Людина виходить зі своєї кватири в темний загальний коридор. Біля її дверей світить світловий 9 індикатор розташування відповідної кнопки керування. Людина імпульсно натискає на її шти фт. Відразу включаться всі електролампи 8 в коридорі. Трапилось слідуюче. Після натиску на кнопку, всередині в ній замкнувся замикаючий контакт 1 з самоповерненням. "Плис" - потенціал від джерела 2 слабкострумової напруги прийшов на формувач 3 імпульса, на виході котрого останній перетворився в "плюс" імпульс", прослідував далі на вхід тригера 4, котрий переключився в новий логічний стан, де на його прямому виході заявився "плюс" - потенціал, котрий пройшов далі на підсилювач 5, останній відчинився. Слабкострумова напруга пройшла на обмотку 6 реле, замкнувся його замикаючий контакт 7, котрий підключив до електросітки електролампи 8 коридору, останні засвітились. По освітленому коридору людина йде до вихідних дверей на сходову клітину, відчиняє двері, імпульсно натискує на кнопку керування, яка мається поряд з дверима, в результаті чого електролампи 8 гаснуть. Трапилось слідуюче. Після натиску на кнопку керування, всередині неї замкнувся замикаючий контакт 1 з самоповерненням, "плюс" - потенціал від джерела 2 слабкострумової напруги пройшов на формувач 3 імпульсів, на виході котрого останній перетворився в "плюс" - імпульс, котрий пройшов далі на вхід тригера 4, останній переключився у новий логічний стан, де на його прямому ви ході з'явився "мінус" потенціал, котрий зачинив підсилювач 5. Обмотка 6 реле загубила слабкострумову напругу, розімкнувся замикаючий контакт 7 реле, котрий відключив від електросітки електролампи 8 коридору. У коридорі стало темно, світять тільки світлові 9 індикатори біля кнопок керування. Схема прийшла в початковий стан. Одержано обладнання, де забезпечено включення усіх електроламп упродовж усього часу, необхідного людині для перебування в приміщенні, забезпечена індикація розташування кожної кнопки керування з замикаючим контактом. 2 29896 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
