Складаний якір

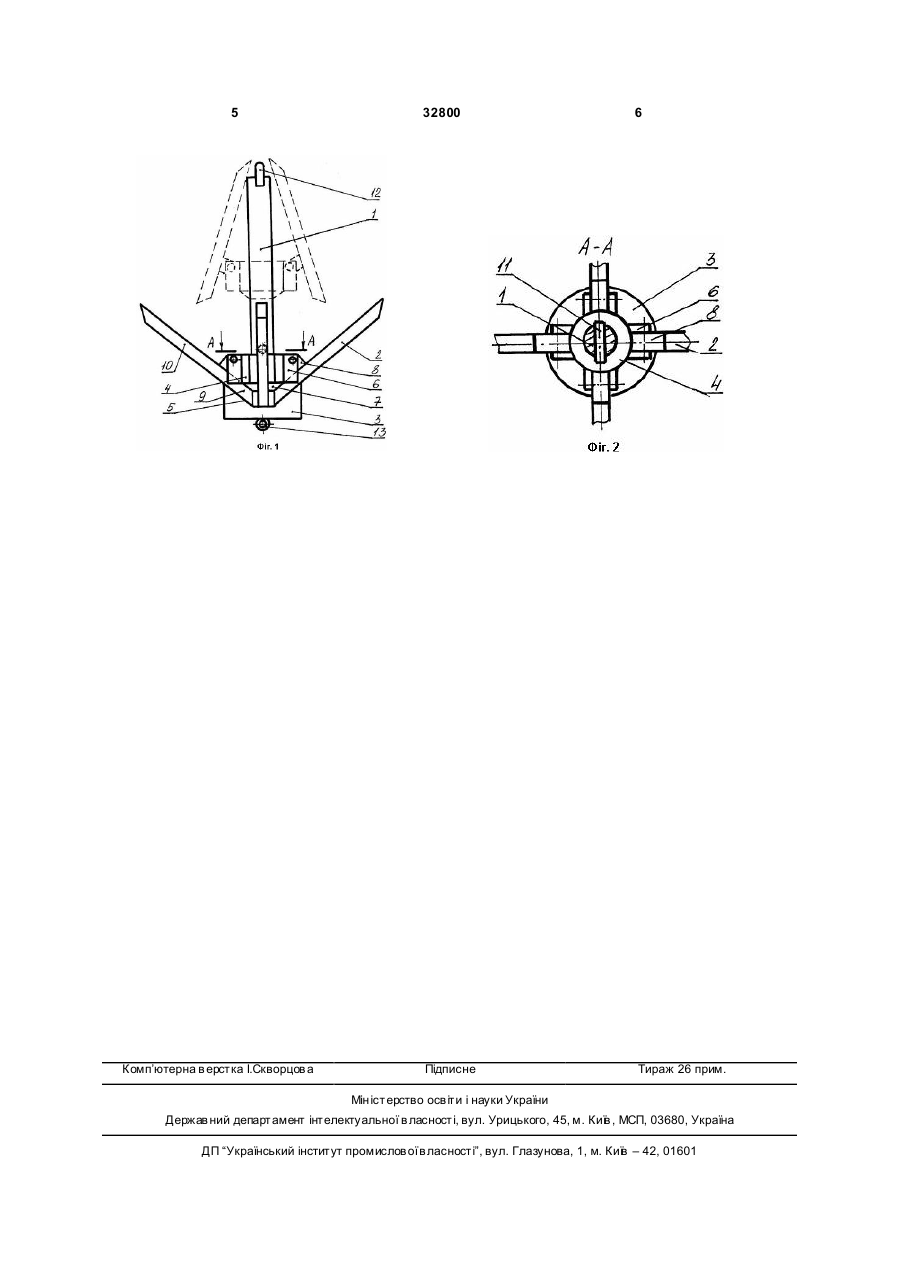

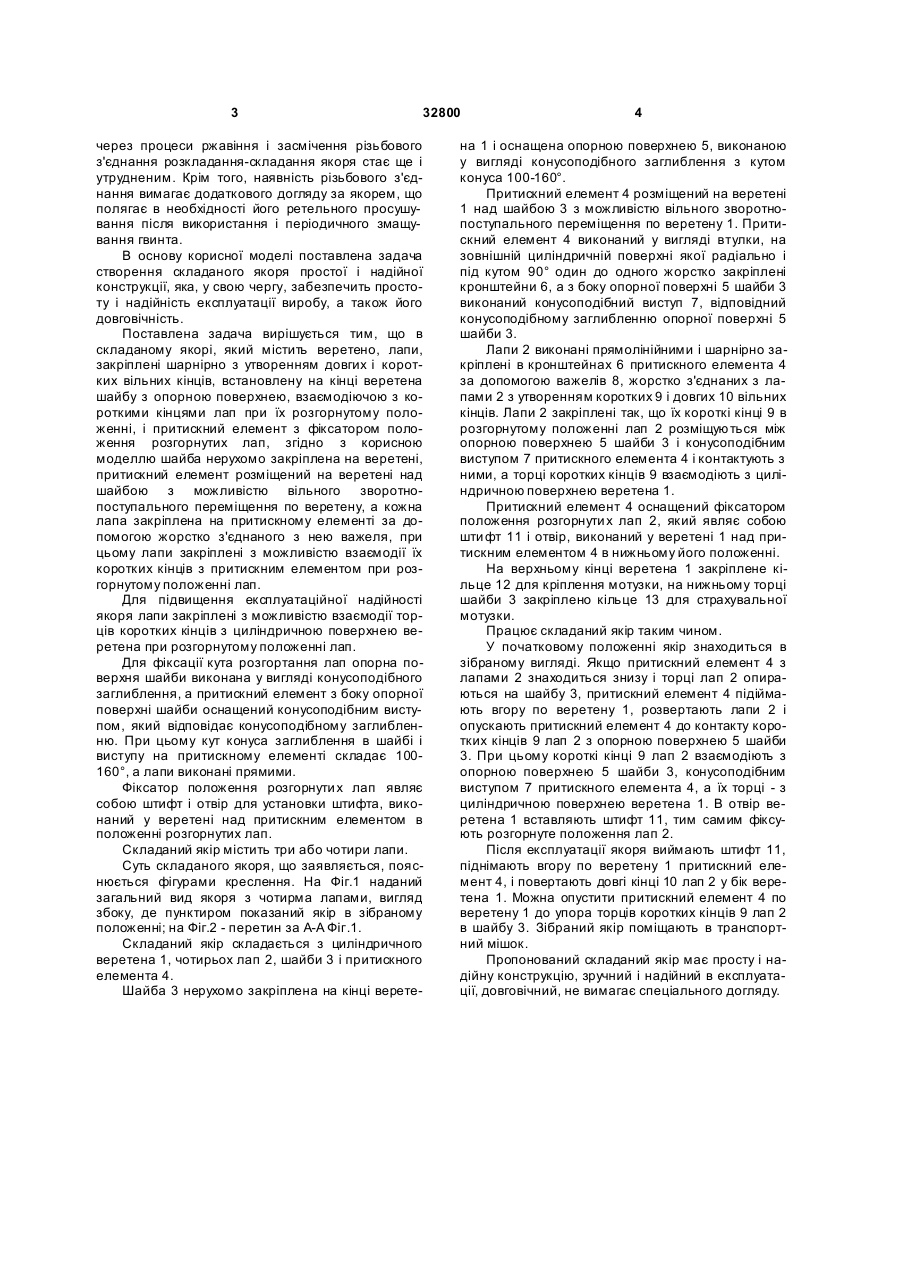

1. Складаний якір, що містить веретено, лапи, закріплені шарнірно з утворенням довгих і коротких вільних кінців, встановлену на кінці веретена шайбу з опорною поверхнею, взаємодіючою з короткими кінцями лап при їх розгорнутому положенні, і притискний елемент з фіксатором положення розгорнутих лап, який відрізняється тим, що шайба нерухомо закріплена на веретені, притискний елемент розміщений на веретені над шайбою з можливістю вільного зворотнопоступального переміщення по веретену, а кожна лапа закріплена на притискному елементі за допомогою жорстко з'єднаного з нею важеля, при цьому лапи закріплені з можливістю взаємодії їх коротких кінців з притискним елементом при розгорнутому положенні лап. U 1 3 32800 через процеси ржавіння і засмічення різьбового з'єднання розкладання-складання якоря стає ще і утрудненим. Крім того, наявність різьбового з'єднання вимагає додаткового догляду за якорем, що полягає в необхідності його ретельного просушування після використання і періодичного змащування гвинта. В основу корисної моделі поставлена задача створення складаного якоря простої і надійної конструкції, яка, у свою чергу, забезпечить простоту і надійність експлуатації виробу, а також його довговічність. Поставлена задача вирішується тим, що в складаному якорі, який містить веретено, лапи, закріплені шарнірно з утворенням довгих і коротких вільних кінців, встановлену на кінці веретена шайбу з опорною поверхнею, взаємодіючою з короткими кінцями лап при їх розгорнутому положенні, і притискний елемент з фіксатором положення розгорнутих лап, згідно з корисною моделлю шайба нерухомо закріплена на веретені, притискний елемент розміщений на веретені над шайбою з можливістю вільного зворотнопоступального переміщення по веретену, а кожна лапа закріплена на притискному елементі за допомогою жорстко з'єднаного з нею важеля, при цьому лапи закріплені з можливістю взаємодії їх коротких кінців з притискним елементом при розгорнутому положенні лап. Для підвищення експлуатаційної надійності якоря лапи закріплені з можливістю взаємодії торців коротких кінців з циліндричною поверхнею веретена при розгорнутому положенні лап. Для фіксації кута розгортання лап опорна поверхня шайби виконана у вигляді конусоподібного заглиблення, а притискний елемент з боку опорної поверхні шайби оснащений конусоподібним виступом, який відповідає конусоподібному заглибленню. При цьому кут конуса заглиблення в шайбі і виступу на притискному елементі складає 100160°, а лапи виконані прямими. Фіксатор положення розгорнути х лап являє собою штифт і отвір для установки штифта, виконаний у веретені над притискним елементом в положенні розгорнутих лап. Складаний якір містить три або чотири лапи. Суть складаного якоря, що заявляється, пояснюється фігурами креслення. На Фіг.1 наданий загальний вид якоря з чотирма лапами, вигляд збоку, де пунктиром показаний якір в зібраному положенні; на Фіг.2 - перетин за А-А Фіг.1. Складаний якір складається з циліндричного веретена 1, чотирьох лап 2, шайби 3 і притискного елемента 4. Шайба 3 нерухомо закріплена на кінці верете 4 на 1 і оснащена опорною поверхнею 5, виконаною у вигляді конусоподібного заглиблення з кутом конуса 100-160°. Притискний елемент 4 розміщений на веретені 1 над шайбою 3 з можливістю вільного зворотнопоступального переміщення по веретену 1. Притискний елемент 4 виконаний у вигляді втулки, на зовнішній циліндричній поверхні якої радіально і під кутом 90° один до одного жорстко закріплені кронштейни 6, а з боку опорної поверхні 5 шайби 3 виконаний конусоподібний виступ 7, відповідний конусоподібному заглибленню опорної поверхні 5 шайби 3. Лапи 2 виконані прямолінійними і шарнірно закріплені в кронштейнах 6 притискного елемента 4 за допомогою важелів 8, жорстко з'єднаних з лапами 2 з утворенням коротких 9 і довгих 10 вільних кінців. Лапи 2 закріплені так, що їх короткі кінці 9 в розгорнутому положенні лап 2 розміщуються між опорною поверхнею 5 шайби 3 і конусоподібним виступом 7 притискного елемента 4 і контактують з ними, а торці коротких кінців 9 взаємодіють з циліндричною поверхнею веретена 1. Притискний елемент 4 оснащений фіксатором положення розгорнути х лап 2, який являє собою шти фт 11 і отвір, виконаний у веретені 1 над притискним елементом 4 в нижньому його положенні. На верхньому кінці веретена 1 закріплене кільце 12 для кріплення мотузки, на нижньому торці шайби 3 закріплено кільце 13 для страхувальної мотузки. Працює складаний якір таким чином. У початковому положенні якір знаходиться в зібраному вигляді. Якщо притискний елемент 4 з лапами 2 знаходиться знизу і торці лап 2 опираються на шайбу 3, притискний елемент 4 підіймають вгору по веретену 1, розвертають лапи 2 і опускають притискний елемент 4 до контакту коротких кінців 9 лап 2 з опорною поверхнею 5 шайби 3. При цьому короткі кінці 9 лап 2 взаємодіють з опорною поверхнею 5 шайби 3, конусоподібним виступом 7 притискного елемента 4, а їх торці - з циліндричною поверхнею веретена 1. В отвір веретена 1 вставляють штифт 11, тим самим фіксують розгорнуте положення лап 2. Після експлуатації якоря виймають штифт 11, піднімають вгору по веретену 1 притискний елемент 4, і повертають довгі кінці 10 лап 2 у бік веретена 1. Можна опустити притискний елемент 4 по веретену 1 до упора торців коротких кінців 9 лап 2 в шайбу 3. Зібраний якір поміщають в транспортний мішок. Пропонований складаний якір має просту і надійну конструкцію, зручний і надійний в експлуатації, довговічний, не вимагає спеціального догляду. 5 Комп’ютерна в ерстка І.Скворцов а 32800 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
