Складаний багорик
Номер патенту: 28134
Опубліковано: 26.11.2007
Автори: Клименко Ірина Володимирівна, Панасенко Віталій Якович
Формула / Реферат
Складаний багорик, який має металеву трубку з закріпленою на ній рукояткою, пристроями для носіння його на поясі та встановлений в трубку завчасно зігнутий багорик, що має закріплену на стержні багорика прокладку для ущільнення простору між внутрішньою стінкою трубки та стержнем, який відрізняється тим, що трубка в своїй нижній частині має вставлену в неї та жорстко закріплену частину другої (внутрішньої) трубки, верхній торець якої має виїмки, а утримувачем прокладки є жорстко закріплена на стержні багорика шайба, до якої з нижньої її сторони жорстко закріплені дротики, котрі при виставлянні багорика з трубки входять у взаємодію з виїмками внутрішньої трубки та фіксують багорик від прокручування.
Текст

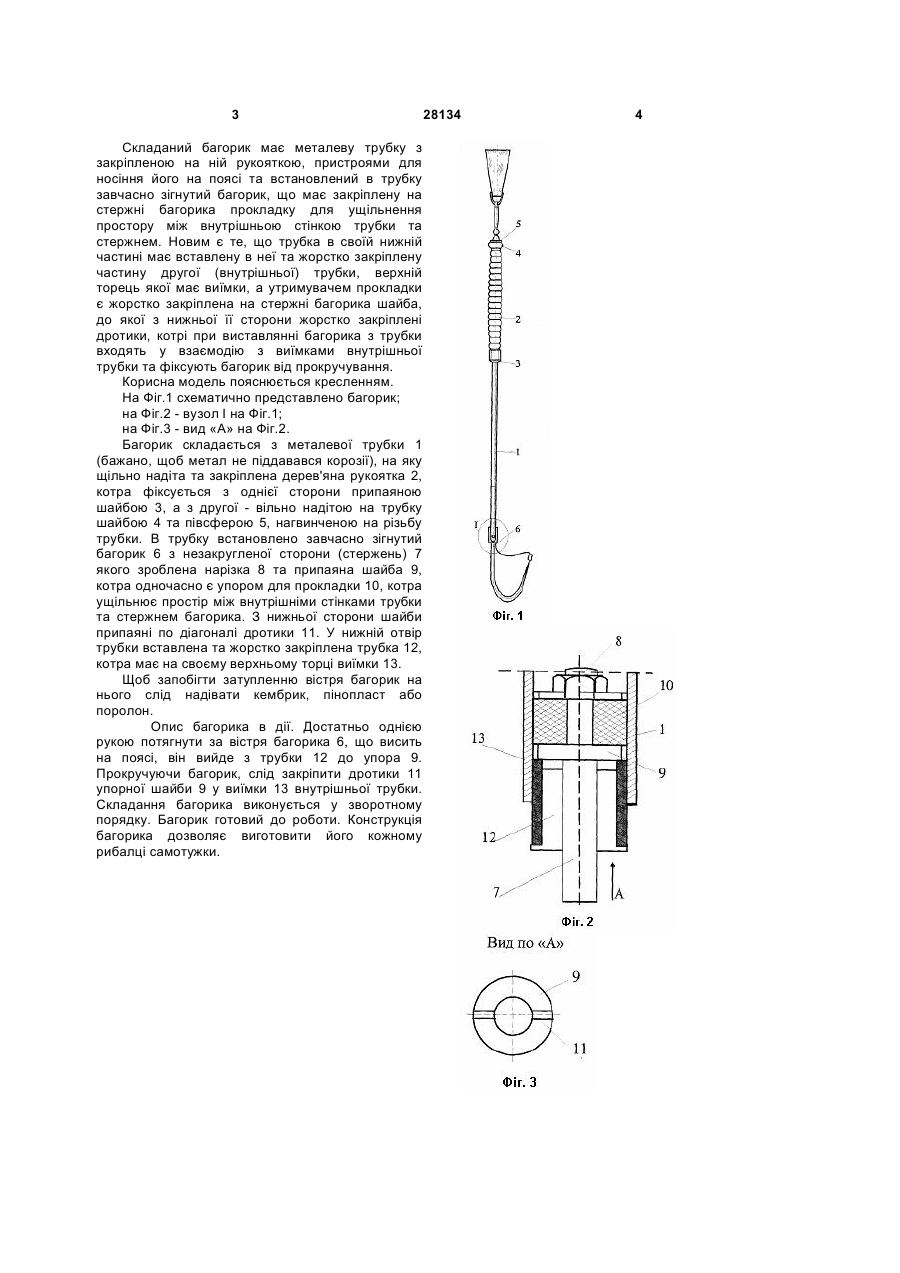

Складаний багорик, який має металеву трубку з закріпленою на ній рукояткою, пристроями для носіння його на поясі та встановлений в трубку завчасно зігнутий багорик, що має закріплену на 3 Складаний багорик має металеву трубку з закріпленою на ній рукояткою, пристроями для носіння його на поясі та встановлений в трубку завчасно зігнутий багорик, що має закріплену на стержні багорика прокладку для ущільнення простору між внутрішньою стінкою трубки та стержнем. Новим є те, що трубка в своїй нижній частині має вставлену в неї та жорстко закріплену частину другої (внутрішньої) трубки, верхній торець якої має виїмки, а утримувачем прокладки є жорстко закріплена на стержні багорика шайба, до якої з нижньої її сторони жорстко закріплені дротики, котрі при виставлянні багорика з трубки входять у взаємодію з виїмками внутрішньої трубки та фіксують багорик від прокручування. Корисна модель пояснюється кресленням. На Фіг.1 схематично представлено багорик; на Фіг.2 - вузол І на Фіг.1; на Фіг.3 - вид «А» на Фіг.2. Багорик складається з металевої трубки 1 (бажано, щоб метал не піддавався корозії), на яку щільно надіта та закріплена дерев'яна рукоятка 2, котра фіксується з однієї сторони припаяною шайбою 3, а з другої - вільно надітою на трубку шайбою 4 та півсферою 5, нагвинченою на різьбу трубки. В трубку встановлено завчасно зігнутий багорик 6 з незакругленої сторони (стержень) 7 якого зроблена нарізка 8 та припаяна шайба 9, котра одночасно є упором для прокладки 10, котра ущільнює простір між внутрішніми стінками трубки та стержнем багорика. З нижньої сторони шайби припаяні по діагоналі дротики 11. У нижній отвір трубки вставлена та жорстко закріплена трубка 12, котра має на своєму верхньому торці виїмки 13. Щоб запобігти затупленню вістря багорик на нього слід надівати кембрик, пінопласт або поролон. Опис багорика в дії. Достатньо однією рукою потягнути за вістря багорика 6, що висить на поясі, він вийде з трубки 12 до упора 9. Прокручуючи багорик, слід закріпити дротики 11 упорної шайби 9 у виїмки 13 внутрішньої трубки. Складання багорика виконується у зворотному порядку. Багорик готовий до роботи. Конструкція багорика дозволяє виготовити його кожному рибалці самотужки. 28134 4
ДивитисяДодаткова інформація
Назва патенту англійськоюFolding fish-gaff
Автори англійськоюPanasenko Vitalii Yakovych, Klymenko Iryna Volodymyrivna
Назва патенту російськоюСкладной багорик
Автори російськоюПанасенко Виталий Яковлевич, Клименко Ирина Владимировна
МПК / Мітки
МПК: A01K 97/00
Код посилання
<a href="https://ua.patents.su/2-28134-skladanijj-bagorik.html" target="_blank" rel="follow" title="База патентів України">Складаний багорик</a>
