Вібросито для очистки бурового розчину

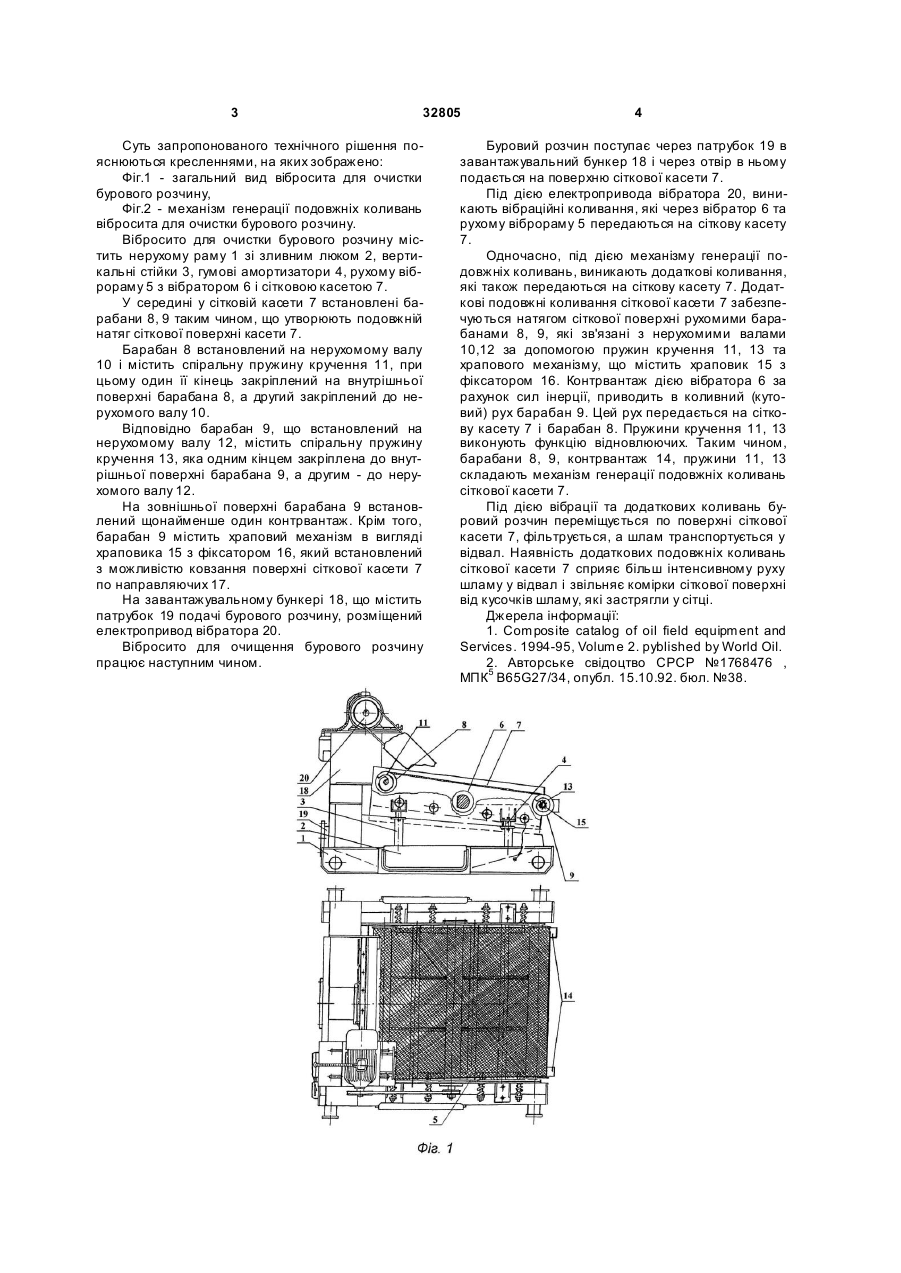

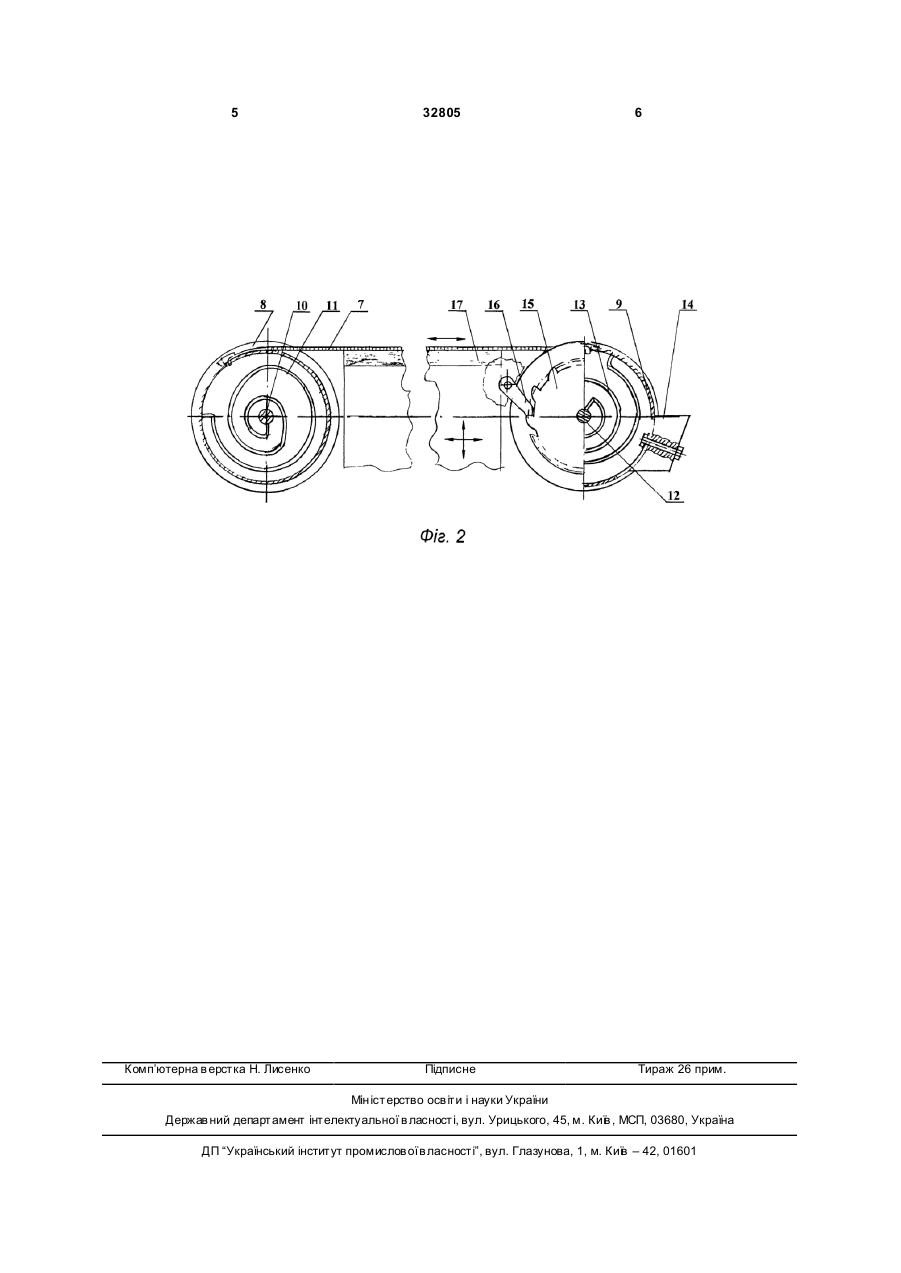

Вібросито для очистки бурового розчину, що містить нерухому основу з вмонтованою ванною, завантажувальний бункер з встановленим на ньому електроприводом вібратора, віброраму з вібратором і сітковою касетою, що з'єднана з нерухомою основою через гумові амортизатори, яке відрізняє ться тим, що додатково обладнане механізмом генерації подовжніх коливань у вигляді встановлених на нерухомі вали і розміщених у сітковій касеті підпружинених барабанів, один з яких облаштований щонайменше одним контрвантажем. (19) (21) u200801825 (22) 12.02.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) РИБЧИЧ ІЛЛЯ ЙОСИПОВИЧ, UA, МАЛЯРЧУК БОГДАН МИХАЙЛОВИЧ, U A, МЕЛЬНИК МИ ХАЙЛО ПЕТРОВИЧ, UA, ОГОРОДНІКОВ ПЕТРО ІВАНОВИЧ, UA, СВІТЛИЦЬКИЙ ВІКТОР МИХАЙЛОВИЧ, UA, ЛИСЯНИЙ ГЕОРГІЙ МИКОЛАЙОВИЧ, UA, МАЦАЛАК МИ ХАЙЛО МИКОЛАЙОВИЧ, U A (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМП АНІЇ "НАФТОГАЗ УКРАЇНИ", U A 3 32805 Суть запропонованого технічного рішення пояснюються кресленнями, на яких зображено: Фіг.1 - загальний вид вібросита для очистки бурового розчину, Фіг.2 - механізм генерації подовжніх коливань вібросита для очистки бурового розчину. Вібросито для очистки бурового розчину містить нерухому раму 1 зі зливним люком 2, вертикальні стійки 3, гумові амортизатори 4, рухому віброраму 5 з вібратором 6 і сітковою касетою 7. У середині у сітковій касети 7 встановлені барабани 8, 9 таким чином, що утворюють подовжній натяг сіткової поверхні касети 7. Барабан 8 встановлений на нерухомому валу 10 і містить спіральну пружину кручення 11, при цьому один її кінець закріплений на внутрішньої поверхні барабана 8, а другий закріплений до нерухомого валу 10. Відповідно барабан 9, що встановлений на нерухомому валу 12, містить спіральну пружину кручення 13, яка одним кінцем закріплена до внутрішньої поверхні барабана 9, а другим - до нерухомого валу 12. На зовнішньої поверхні барабана 9 встановлений щонайменше один контрвантаж. Крім того, барабан 9 містить храповий механізм в вигляді храповика 15 з фіксатором 16, який встановлений з можливістю ковзання поверхні сіткової касети 7 по направляючих 17. На завантажувальному бункері 18, що містить патрубок 19 подачі бурового розчину, розміщений електропривод вібратора 20. Вібросито для очищення бурового розчину працює наступним чином. 4 Буровий розчин поступає через патрубок 19 в завантажувальний бункер 18 і через отвір в ньому подається на поверхню сіткової касети 7. Під дією електропривода вібратора 20, виникають вібраційні коливання, які через вібратор 6 та рухому віброраму 5 передаються на сіткову касету 7. Одночасно, під дією механізму генерації подовжніх коливань, виникають додаткові коливання, які також передаються на сіткову касету 7. Додаткові подовжні коливання сіткової касети 7 забезпечуються натягом сіткової поверхні рухомими барабанами 8, 9, які зв'язані з нерухомими валами 10,12 за допомогою пружин кручення 11, 13 та храпового механізму, що містить храповик 15 з фіксатором 16. Контрвантаж дією вібратора 6 за рахунок сил інерції, приводить в коливний (кутовий) рух барабан 9. Цей рух передається на сіткову касету 7 і барабан 8. Пружини кручення 11, 13 виконують функцію відновлюючих. Таким чином, барабани 8, 9, контрвантаж 14, пружини 11, 13 складають механізм генерації подовжніх коливань сіткової касети 7. Під дією вібрації та додаткових коливань буровий розчин переміщується по поверхні сіткової касети 7, фільтрується, а шлам транспортується у відвал. Наявність додаткових подовжніх коливань сіткової касети 7 сприяє більш інтенсивному руху шламу у відвал і звільняє комірки сіткової поверхні від кусочків шламу, які застрягли у сітці. Джерела інформації: 1. Composite catalog of oil field equipment and Services. 1994-95, Volume 2. pyblished by World Oil. 2. Авторське свідоцтво СРСР №1768476 , МПК5 B65G27/34, опубл. 15.10.92. бюл. №38. 5 Комп’ютерна в ерстка Н. Лисенко 32805 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
