Комбіноване вібраційне сито для очищення бурового розчину

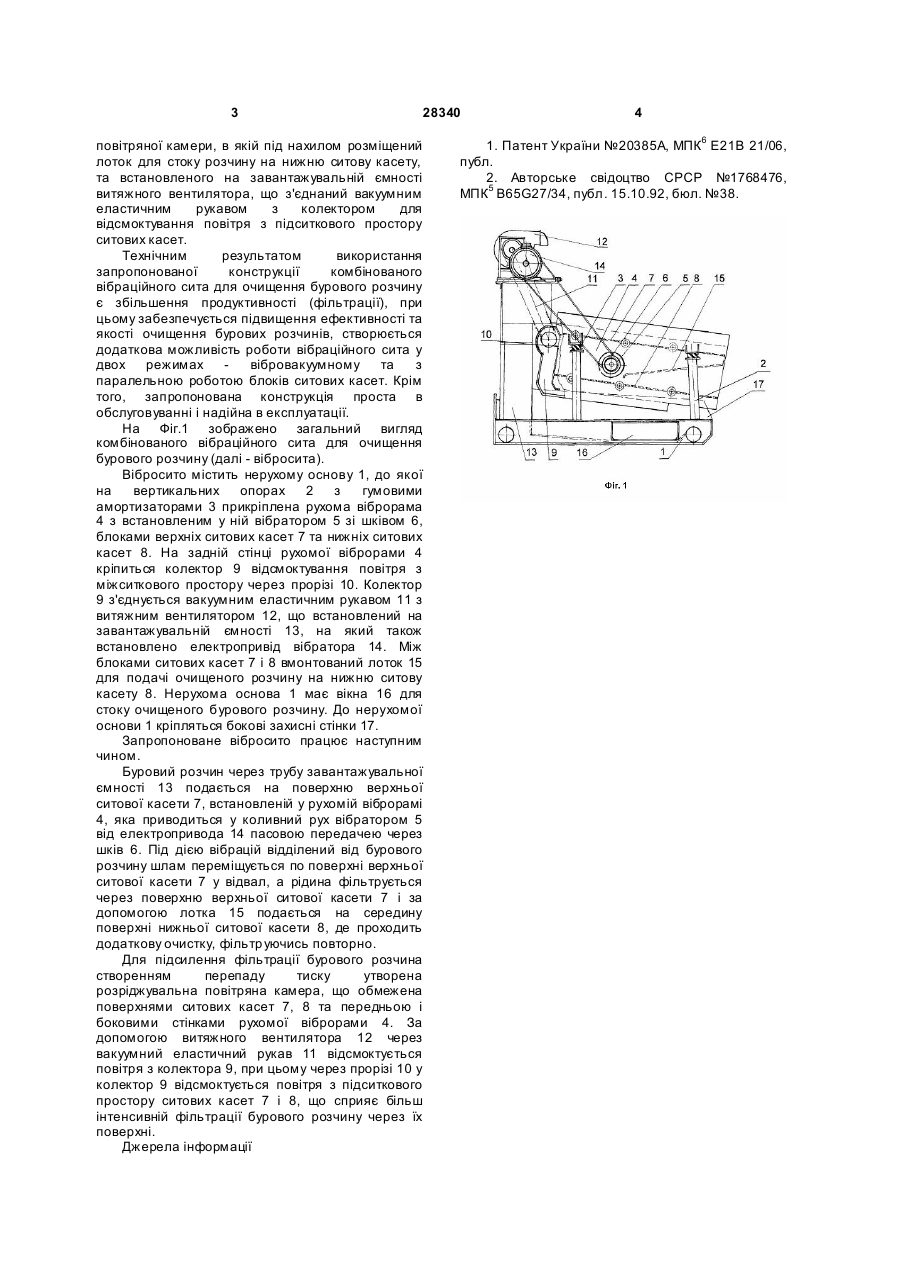

Комбіноване вібраційне сито для очищення бурового розчину, що включає нерухому основу з 3 28340 повітряної камери, в якій під нахилом розміщений лоток для стоку розчину на нижню ситову касету, та встановленого на завантажувальній ємності витяжного вентилятора, що з'єднаний вакуумним еластичним рукавом з колектором для відсмоктування повітря з підситкового простору ситових касет. Технічним результатом використання запропонованої конструкції комбінованого вібраційного сита для очищення бурового розчину є збільшення продуктивності (фільтрації), при цьому забезпечується підвищення ефективності та якості очищення бурових розчинів, створюється додаткова можливість роботи вібраційного сита у двох режимах вібровакуумному та з паралельною роботою блоків ситових касет. Крім того, запропонована конструкція проста в обслуговуванні і надійна в експлуатації. На Фіг.1 зображено загальний вигляд комбінованого вібраційного сита для очищення бурового розчину (далі - вібросита). Вібросито містить нерухому основу 1, до якої на вертикальних опорах 2 з гумовими амортизаторами 3 прикріплена рухома віброрама 4 з встановленим у ній вібратором 5 зі шківом 6, блоками верхніх ситових касет 7 та нижніх ситових касет 8. На задній стінці рухомої віброрами 4 кріпиться колектор 9 відсмоктування повітря з міжситкового простору через прорізі 10. Колектор 9 з'єднується вакуумним еластичним рукавом 11 з витяжним вентилятором 12, що встановлений на завантажувальній ємності 13, на який також встановлено електропривід вібратора 14. Між блоками ситових касет 7 і 8 вмонтований лоток 15 для подачі очищеного розчину на нижню ситову касету 8. Нерухома основа 1 має вікна 16 для стоку очищеного бурового розчину. До нерухомої основи 1 кріпляться бокові захисні стінки 17. Запропоноване вібросито працює наступним чином. Буровий розчин через трубу завантажувальної ємності 13 подається на поверхню верхньої ситової касети 7, встановленій у рухомій віброрамі 4, яка приводиться у коливний рух вібратором 5 від електропривода 14 пасовою передачею через шків 6. Під дією вібрацій відділений від бурового розчину шлам переміщується по поверхні верхньої ситової касети 7 у відвал, а рідина фільтрується через поверхню верхньої ситової касети 7 і за допомогою лотка 15 подається на середину поверхні нижньої ситової касети 8, де проходить додаткову очистку, фільтр уючись повторно. Для підсилення фільтрації бурового розчина створенням перепаду тиску утворена розріджувальна повітряна камера, що обмежена поверхнями ситових касет 7, 8 та передньою і боковими стінками рухомої віброрами 4. За допомогою витяжного вентилятора 12 через вакуумний еластичний рукав 11 відсмоктується повітря з колектора 9, при цьому через прорізі 10 у колектор 9 відсмоктується повітря з підситкового простору ситових касет 7 і 8, що сприяє більш інтенсивній фільтрації бурового розчину через їх поверхні. Джерела інформації 4 1. Патент України №20385А, МПК6 Е21В 21/06, публ. 2. Авторське свідоцтво СРСР №1768476, МПК5 B65G27/34, публ. 15.10.92, бюл. №38.
