Машина ливарна для виготовлення пінополіуретану або поролону

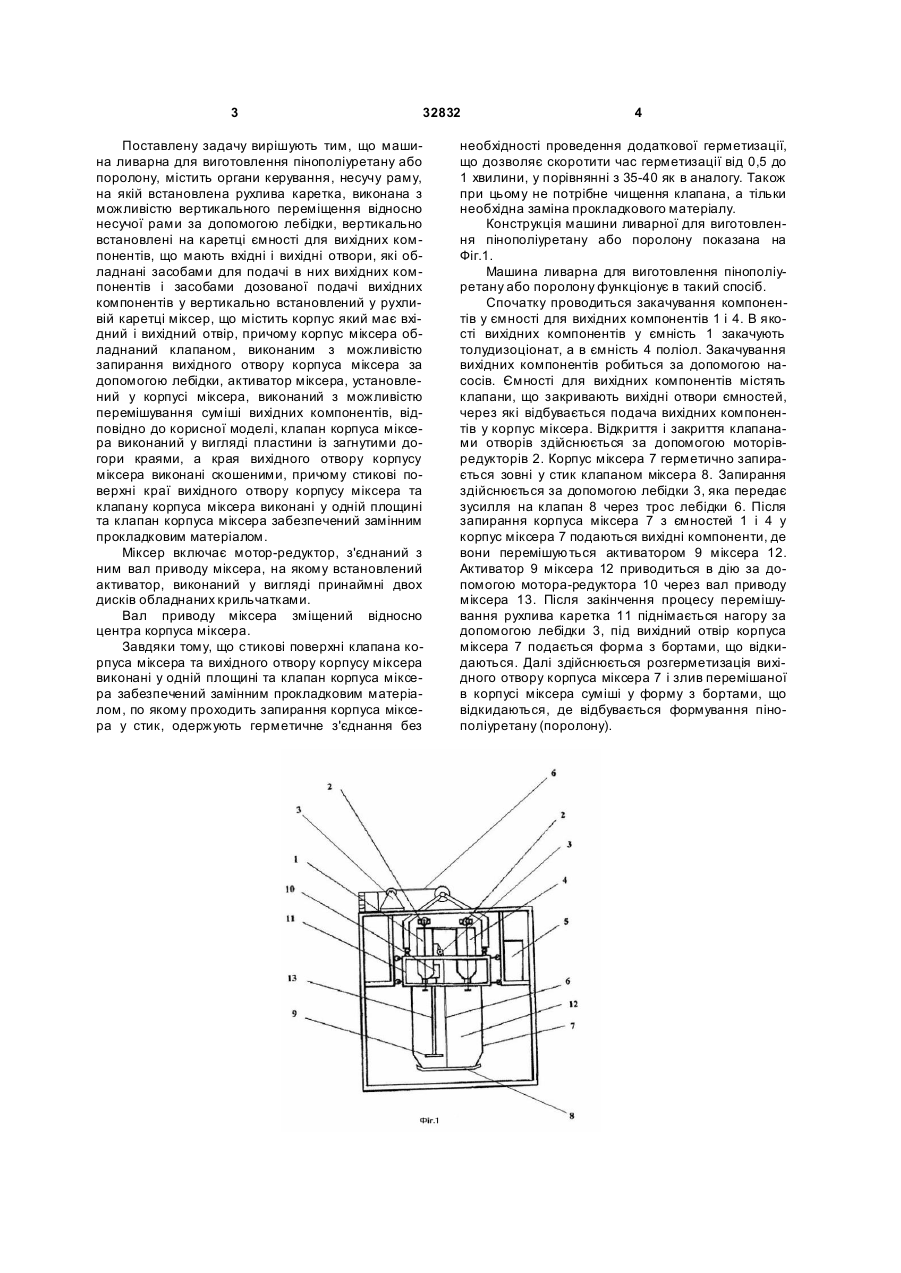

1. Ма шина ливарна для виготовлення пінополіуретану або поролону, що містить органи керування, несучу раму, на якій встановлена рухлива каретка, виконана з можливістю вертикального переміщення відносно несучої рами, вертикально встановлені на каретці ємності для вихідних компонентів, що мають вхідні та вихідні отвори, які обладнані засобами для подачі в них вихідних компонентів і засобами дозованої подачі вихідних компонентів у вертикально встановлений у рухливій каретці міксер, що містить корпус, який має вхідний та ви хідний отвори, причому корпус міксера обладнаний клапаном, виконаним з можливістю герметичного запирання вихідного отвору корпуса 3 32832 Поставлену задачу вирішують тим, що машина ливарна для виготовлення пінополіуретану або поролону, містить органи керування, несучу раму, на якій встановлена рухлива каретка, виконана з можливістю вертикального переміщення відносно несучої рами за допомогою лебідки, вертикально встановлені на каретці ємності для вихідних компонентів, що мають вхідні і вихідні отвори, які обладнані засобами для подачі в них вихідних компонентів і засобами дозованої подачі вихідних компонентів у вертикально встановлений у рухливій каретці міксер, що містить корпус який має вхідний і вихідний отвір, причому корпус міксера обладнаний клапаном, виконаним з можливістю запирання вихідного отвору корпуса міксера за допомогою лебідки, активатор міксера, установлений у корпусі міксера, виконаний з можливістю перемішування суміші вихідних компонентів, відповідно до корисної моделі, клапан корпуса міксера виконаний у вигляді пластини із загнутими догори краями, а края вихідного отвору корпусу міксера виконані скошеними, причому стикові поверхні краї вихідного отвору корпусу міксера та клапану корпуса міксера виконані у одній площині та клапан корпуса міксера забезпечений замінним прокладковим матеріалом. Міксер включає мотор-редуктор, з'єднаний з ним вал приводу міксера, на якому встановлений активатор, виконаний у вигляді принаймні двох дисків обладнаних крильчатками. Вал приводу міксера зміщений відносно центра корпуса міксера. Завдяки тому, що стикові поверхні клапана корпуса міксера та вихідного отвору корпусу міксера виконані у одній площині та клапан корпуса міксера забезпечений замінним прокладковим матеріалом, по якому проходить запирання корпуса міксера у стик, одержують герметичне з'єднання без 4 необхідності проведення додаткової герметизації, що дозволяє скоротити час герметизації від 0,5 до 1 хвилини, у порівнянні з 35-40 як в аналогу. Також при цьому не потрібне чищення клапана, а тільки необхідна заміна прокладкового матеріалу. Конструкція машини ливарної для виготовлення пінополіуретану або поролону показана на Фіг.1. Машина ливарна для виготовлення пінополіуретану або поролону функціонує в такий спосіб. Спочатку проводиться закачування компонентів у ємності для вихідних компонентів 1 і 4. В якості вихідних компонентів у ємність 1 закачують толудизоціонат, а в ємність 4 поліол. Закачування вихідних компонентів робиться за допомогою насосів. Ємності для вихідних компонентів містять клапани, що закривають вихідні отвори ємностей, через які відбувається подача вихідних компонентів у корпус міксера. Відкриття і закриття клапанами отворів здійснюється за допомогою моторівредукторів 2. Корпус міксера 7 герметично запирається зовні у стик клапаном міксера 8. Запирання здійснюється за допомогою лебідки 3, яка передає зусилля на клапан 8 через трос лебідки 6. Після запирання корпуса міксера 7 з ємностей 1 і 4 у корпус міксера 7 подаються вихідні компоненти, де вони перемішуються активатором 9 міксера 12. Активатор 9 міксера 12 приводиться в дію за допомогою мотора-редуктора 10 через вал приводу міксера 13. Після закінчення процесу перемішування рухлива каретка 11 піднімається нагору за допомогою лебідки 3, під вихідний отвір корпуса міксера 7 подається форма з бортами, що відкидаються. Далі здійснюється розгерметизація вихідного отвору корпуса міксера 7 і злив перемішаної в корпусі міксера суміші у форму з бортами, що відкидаються, де відбувається формування пінополіуретану (поролону). 5 Комп’ютерна в ерстка І.Скворцов а 32832 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
