Формула / Реферат

1. Ротор асинхронного двигуна, що містить закріплений на валу магнітопровід у вигляді осердя з пазами, розміщену в пазах короткозамкнену обмотку, робоча клітка й короткозамкнені кільця якої виконані литими з мідного сплаву, що містить 98,80-99,95 % міді й легуючі елементи у вигляді свинцю, олова, вісмуту, сурми й нікелю, який відрізняється тим, що в сплав короткозамкненої обмотки додатково уведені цинк, кадмій, фосфор і миш'як.

2. Ротор асинхронного двигуна за п. 1, який відрізняється тим, що вміст легуючих елементів мідного сплаву короткозамкненої обмотки вибрано наступного масового складу, мг/кг:

свинець

≤3

олово

≤1

вісмут

≤0,8

сурма

≤1

нікель

≤2

цинк

500-700

кадмій

2-4

фосфор

35-50

миш'як

≤1.

Текст

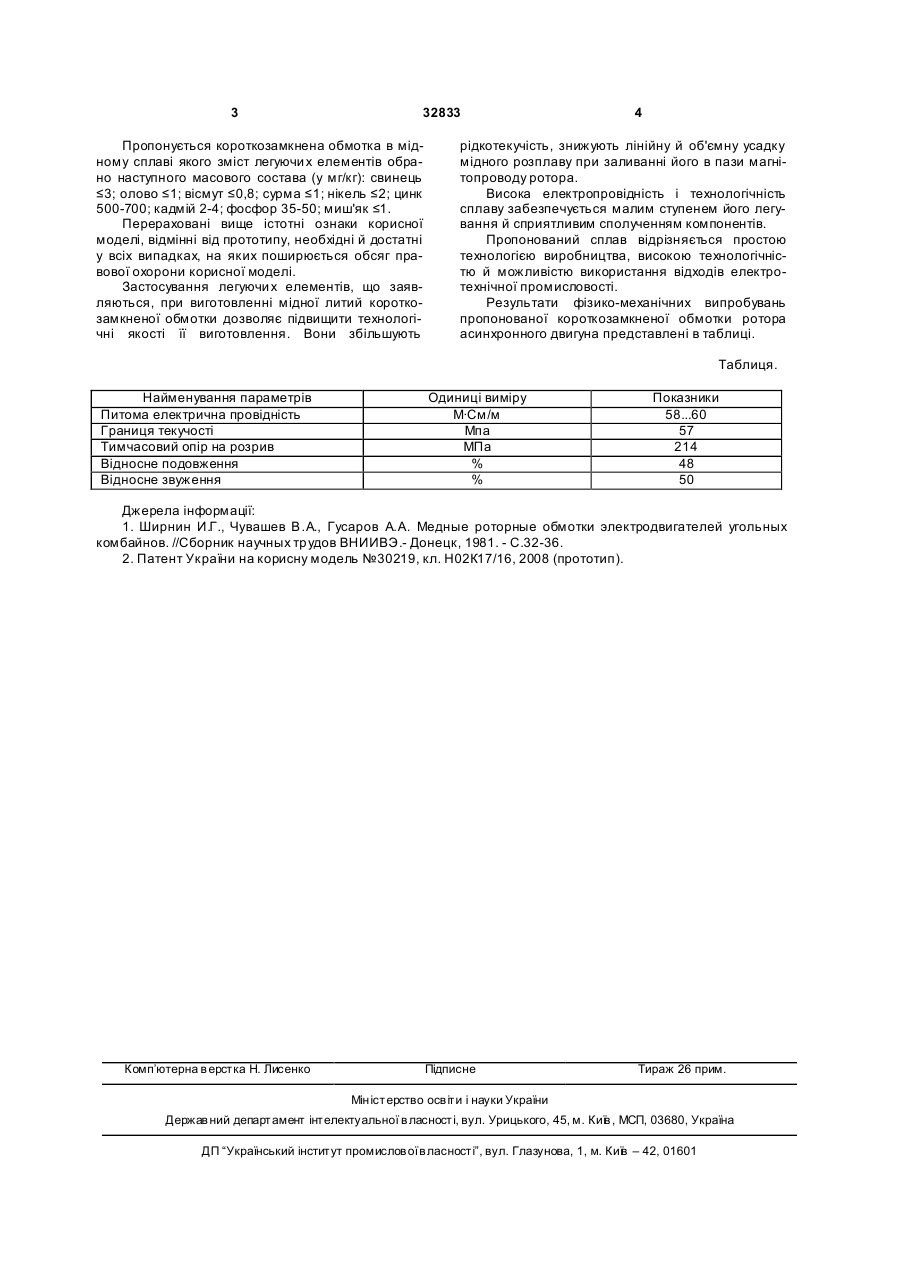

1. Ротор асинхронного двигуна, що містить закріплений на валу магнітопровід у вигляді осердя з пазами, розміщену в пазах короткозамкнену обмотку, робоча клітка й короткозамкнені кільця 3 32833 Пропонується короткозамкнена обмотка в мідному сплаві якого зміст легуючи х елементів обрано наступного масового состава (у мг/кг): свинець ≤3; олово ≤1; вісмут ≤0,8; сурма ≤1; нікель ≤2; цинк 500-700; кадмій 2-4; фосфор 35-50; миш'як ≤1. Перераховані вище істотні ознаки корисної моделі, відмінні від прототипу, необхідні й достатні у всіх випадках, на яких поширюється обсяг правової охорони корисної моделі. Застосування легуючи х елементів, що заявляються, при виготовленні мідної литий короткозамкненої обмотки дозволяє підвищити технологічні якості її виготовлення. Вони збільшують 4 рідкотекучість, знижують лінійну й об'ємну усадку мідного розплаву при заливанні його в пази магнітопроводу ротора. Висока електропровідність і технологічність сплаву забезпечується малим ступенем його легування й сприятливим сполученням компонентів. Пропонований сплав відрізняється простою технологією виробництва, високою технологічністю й можливістю використання відходів електротехнічної промисловості. Результати фізико-механічних випробувань пропонованої короткозамкненої обмотки ротора асинхронного двигуна представлені в таблиці. Таблиця. Найменування параметрів Питома електрична провідність Границя текучості Тимчасовий опір на розрив Відносне подовження Відносне звуження Одиниці виміру М·См/м Мпа МПа % % Показники 58...60 57 214 48 50 Джерела інформації: 1. Ширнин И.Г., Чувашев В.А., Гусаров А.А. Медные роторные обмотки электродвигателей угольных комбайнов. //Сборник научных трудов ВНИИВЭ.- Донецк, 1981. - С.32-36. 2. Патент України на корисну модель №30219, кл. Н02К17/16, 2008 (прототип). Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Potor of an asynchronous motor

Автори англійською

Chuvashev Viktor Anatoliiovych, Moskaliov Eduard Petrovych, Moskaliov Eduard Petrovych, Nalyvaiko Serhii Serhiiovych, Papasov Yurii Mykolaiovych, Ivanov Viktor Oleksiiovych, Hrivin Serhii Anatoliiovych, Kuzmin Viktor Volodymyrovych, Larin Arkadii Mykhailovych, Oleinykov Oleksandr Mykhailovych, Chuvashev Ihor Viktorovych

Назва патенту російською

Ротор асинхронного двигателя

Автори російською

Чувашев Виктор Анатольевич, Москалев Эдуард Петрович, Москалёв Эдуард Петрович, Наливайко Сергей Сергеевич, Папазов Юрий Николаевич, Иванов Виктор Алексеевич, Гривин Сергей Анатольевич, Кузьмин Виктор Владимирович, Ларин Аркадий Михайлович, Олейников Александр Михайлович, Чувашев Игорь Викторович

МПК / Мітки

МПК: H02K 17/16

Мітки: асинхронного, двигуна, ротор
