Технологічна лінія по переробці відходів поліетилентерефталату і пінополіуретану для одержання сировини для виробництва пінополіуретану

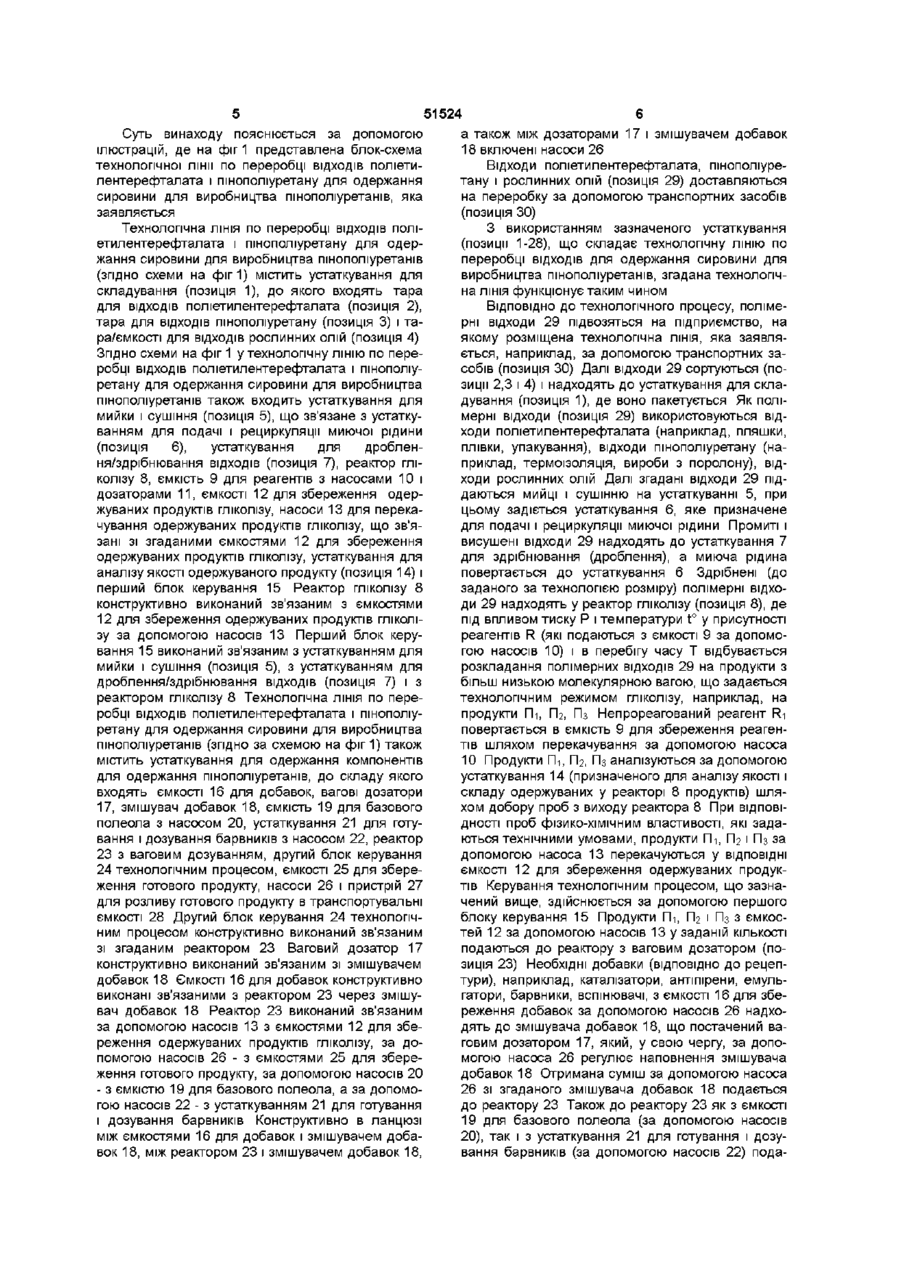

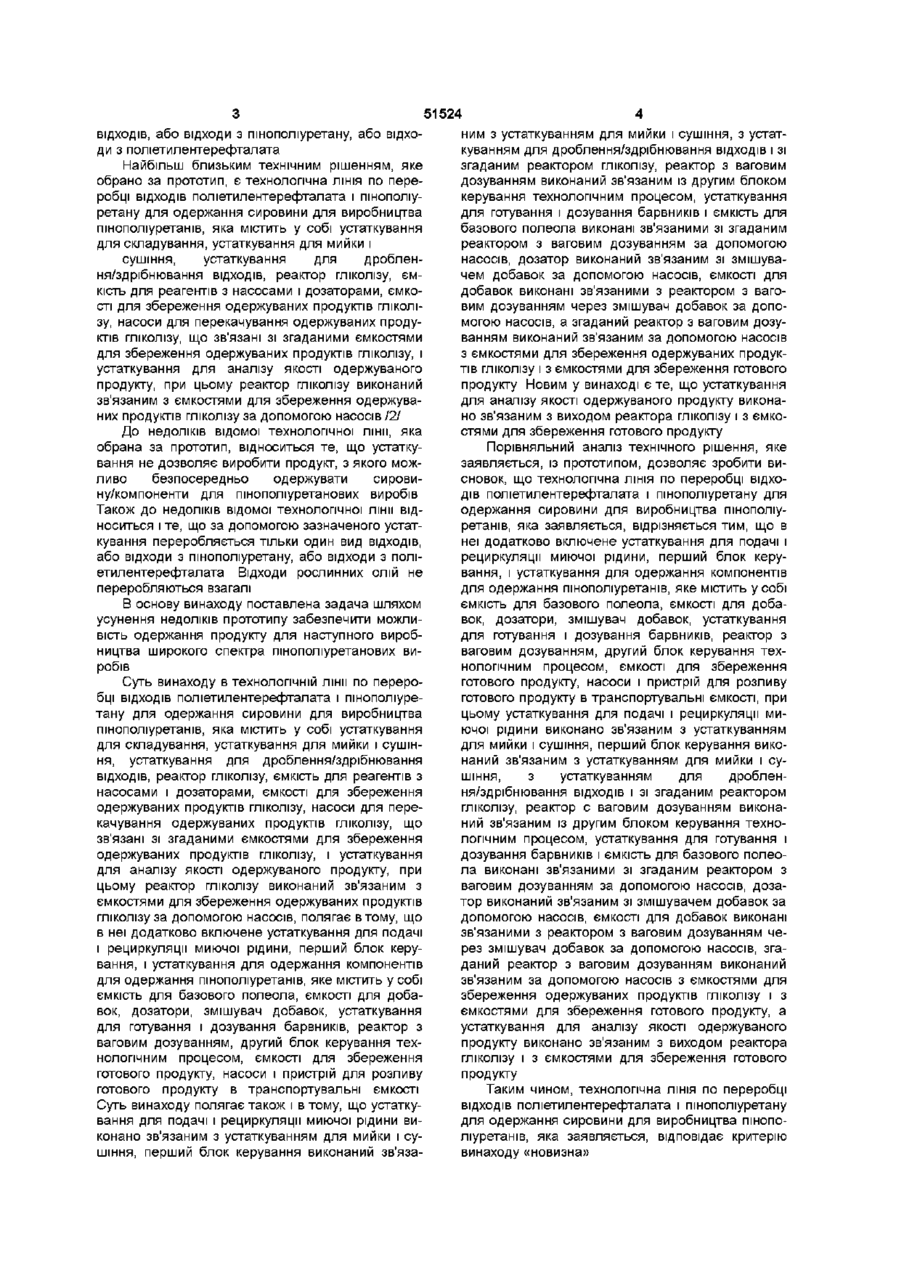

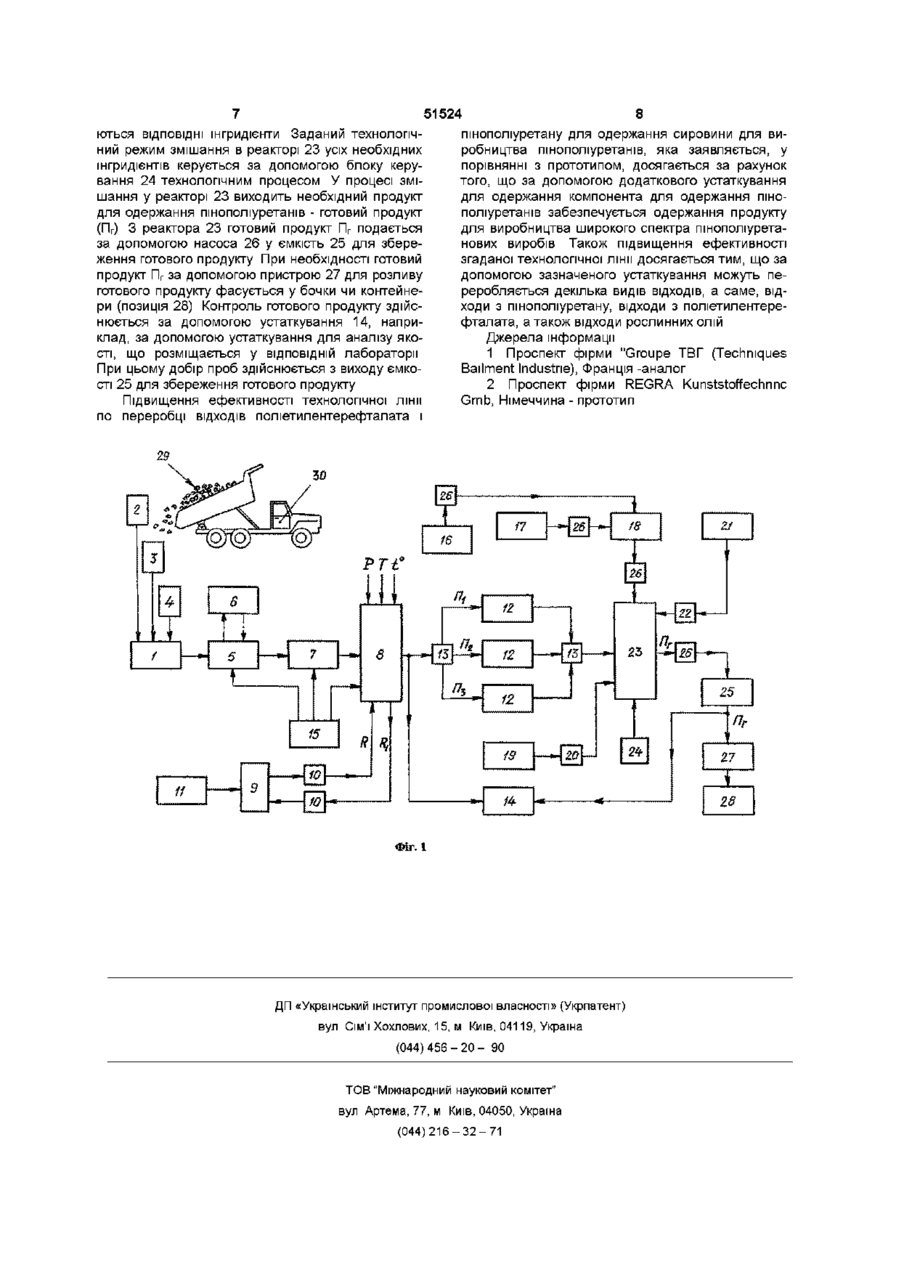

1 Технологічна ЛІНІЯ ПО переробці ВІДХОДІВ поліетилентерефталату і пінополіуретану для одержання сировини для виробництва пінополіуретану, яка містить устаткування для складування, миття, сушіння, дроблення/здрібнювання ВІДХОДІВ, реактор гліколізу, ємність для реагентів з насосами і дозаторами, ємності для збереження одержуваних продуктів гліколізу, насоси для перекачування продуктів гліколізу, що зв'язані з ємностями для збереження продуктів гліколізу, і устаткування для аналізу якості одержуваного продукту, при цьому реактор гліколізу зв'язаний з ємностями для збереження продуктів гліколізу за допомогою насосів, яка відрізняється тим, що до неї додатково включене устаткування для подачі і рециркуляції мийної рідини, перший блок керування і устаткування для одержання компонентів для одержання пінополіуретану, яке містить у собі ємність для базового полюлу, ємності для добавок, дозатори, змішувач добавок, устаткування для готування і дозування барвників, реактор з ваговим дозуван Винахід відноситься до галузі виробництва ХІМІЧНИХ продуктів, зокрема, до технологій по переробці полімерних ВІДХОДІВ у вихідну коштовну хімічну сировину, а саме, до технологічних ЛІНІЙ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів Відома технологічна ЛІНІЯ ПО переробці ВІДХО ДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, до складу якої входить устаткування для складування, устаткування для мийки і сушіння, устаткування для дроблення/здрібнювання ВІДХО ням, другий блок керування технологічним процесом, ємності для збереження готового продукту, насоси і пристрій для розливу готового продукту в транспортувальні ємності, при цьому устаткування для подачі і рециркуляції мийної рідини зв'язане з устаткуванням для миття і сушіння, перший блок керування зв'язаний з устаткуванням для миття і сушіння, з устаткуванням для дроблення/здрібнювання ВІДХОДІВ і з реактором гліколізу, реактор з ваговим дозуванням зв'язаний з другим блоком керування технологічним процесом, устаткування для готування і дозування барвників і ємність для базового полюлу зв'язані з реактором з ваговим дозуванням за допомогою насосів, дозатор зв'язаний зі змішувачем добавок за допомогою насосів, ємності для добавок зв'язані з реактором з ваговим дозуванням через змішувач добавок за допомогою насосів, а реактор з ваговим дозуванням зв'язаний за допомогою насосів з ємностями для збереження одержуваних продуктів гліколізу і з ємностями для збереження готового продукту 2 Технологічна ЛІНІЯ ПО переробці ВІДХОДІВ полі етилентерефталату і пінополіуретану для одержання сировини для виробництва пінополіуретану за п 1, яка відрізняється тим, що устаткування для аналізу якості одержуваного продукту зв'язане з виходом реактора гліколізу і з ємностями для збереження готового продукту ДІВ, реактор, ємкість для реагентів з насосами і дозаторами, ємкості для збереження одержуваних продуктів гліколізу, насоси для перекачування одержуваних продуктів, і устаткування для аналізу якості одержуваного продукту/1/ До недоліків відомої технологічної лінії відноситься те, що устаткування не дозволяє виробити продукт, з якого можливо безпосередньо одержувати сировину/компоненти для пшополіуретанових виробів Також до недоліків відомої технологічної лінії відноситься і те, що за допомогою зазначеного устаткування переробляється тільки один вид ю ю 51524 ВІДХОДІВ, або відходи з пінополіуретану, або відходи з поліетилентерефталата Найбільш близьким технічним рішенням, яке обрано за прототип, є технологічна ЛІНІЯ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка містить у собі устаткування для складування, устаткування для мийки і сушіння, устаткування для дроблення/здрібнювання ВІДХОДІВ, реактор гліколізу, ємкість для реагентів з насосами і дозаторами, ємкості для збереження одержуваних продуктів гліколізу, насоси для перекачування одержуваних продуктів гліколізу, що зв'язані зі згаданими ємкостями для збереження одержуваних продуктів гліколізу, і устаткування для аналізу якості одержуваного продукту, при цьому реактор гліколізу виконаний зв'язаним з ємкостями для збереження одержуваних продуктів гліколізу за допомогою насосів 121 До недоліків відомої технологічної лінії, яка обрана за прототип, відноситься те, що устаткування не дозволяє виробити продукт, з якого можливо безпосередньо одержувати сировину/компоненти для пінополіуретанових виробів Також до недоліків відомої технологічної лінії відноситься і те, що за допомогою зазначеного устаткування переробляється тільки один вид ВІДХОДІВ, або відходи з пінополіуретану, або відходи з поліетилентерефталата Відходи рослинних олій не переробляються взагалі В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити можливість одержання продукту для наступного виробництва широкого спектра пінополіуретанових виробів Суть винаходу в технологічній лінії по переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка містить у собі устаткування для складування, устаткування для мийки і сушіння, устаткування для дроблення/здрібнювання ВІДХОДІВ, реактор гліколізу, ємкість для реагентів з насосами і дозаторами, ємкості для збереження одержуваних продуктів гліколізу, насоси для перекачування одержуваних продуктів гліколізу, що зв'язані зі згаданими ємкостями для збереження одержуваних продуктів гліколізу, і устаткування для аналізу якості одержуваного продукту, при цьому реактор гліколізу виконаний зв'язаним з ємкостями для збереження одержуваних продуктів гліколізу за допомогою насосів, полягає втому, що в неї додатково включене устаткування для подачі і рециркуляції миючої рідини, перший блок керування, і устаткування для одержання компонентів для одержання пінополіуретанів, яке містить у собі ємкість для базового полеола, ємкості для добавок, дозатори, змішувач добавок, устаткування для готування і дозування барвників, реактор з ваговим дозуванням, другий блок керування технологічним процесом, ємкості для збереження готового продукту, насоси і пристрій для розливу готового продукту в транспортувальні ємкості Суть винаходу полягає також і в тому, що устаткування для подачі і рециркуляції миючої рідини виконано зв'язаним з устаткуванням для мийки і сушіння, перший блок керування виконаний зв'яза ним з устаткуванням для мийки і сушіння, з устаткуванням для дроблення/здрібнювання ВІДХОДІВ І ЗІ згаданим реактором гліколізу, реактор з ваговим дозуванням виконаний зв'язаним із другим блоком керування технологічним процесом, устаткування для готування і дозування барвників і ємкість для базового полеола виконані зв'язаними зі згаданим реактором з ваговим дозуванням за допомогою насосів, дозатор виконаний зв'язаним зі змішувачем добавок за допомогою насосів, ємкості для добавок виконані зв'язаними з реактором з ваговим дозуванням через змішувач добавок за допомогою насосів, а згаданий реактор з ваговим дозуванням виконаний зв'язаним за допомогою насосів з ємкостями для збереження одержуваних продуктів гліколізу і з ємкостями для збереження готового продукту Новим у винаході є те, що устаткування для аналізу якості одержуваного продукту виконано зв'язаним з виходом реактора гліколізу і з ємкостями для збереження готового продукту Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що технологічна ЛІНІЯ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка заявляється, відрізняється тим, що в неї додатково включене устаткування для подачі і рециркуляції миючої рідини, перший блок керування, і устаткування для одержання компонентів для одержання пінополіуретанів, яке містить у собі ємкість для базового полеола, ємкості для добавок, дозатори, змішувач добавок, устаткування для готування і дозування барвників, реактор з ваговим дозуванням, другий блок керування технологічним процесом, ємкості для збереження готового продукту, насоси і пристрій для розливу готового продукту в транспортувальні ємкості, при цьому устаткування для подачі і рециркуляції миючої рідини виконано зв'язаним з устаткуванням для мийки і сушіння, перший блок керування виконаний зв'язаним з устаткуванням для мийки і сушіння, з устаткуванням для дроблення/здрібнювання ВІДХОДІВ і зі згаданим реактором гліколізу, реактор с ваговим дозуванням виконаний зв'язаним із другим блоком керування технологічним процесом, устаткування для готування і дозування барвників і ємкість для базового полеола виконані зв'язаними зі згаданим реактором з ваговим дозуванням за допомогою насосів, дозатор виконаний зв'язаним зі змішувачем добавок за допомогою насосів, ємкості для добавок виконані зв'язаними з реактором з ваговим дозуванням через змішувач добавок за допомогою насосів, згаданий реактор з ваговим дозуванням виконаний зв'язаним за допомогою насосів з ємкостями для збереження одержуваних продуктів гліколізу і з ємкостями для збереження готового продукту, а устаткування для аналізу якості одержуваного продукту виконано зв'язаним з виходом реактора гліколізу і з ємкостями для збереження готового продукту Таким чином, технологічна ЛІНІЯ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка заявляється, відповідає критерію винаходу «новизна» 51524 Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 представлена блок-схема технологічної лінії по переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка заявляється Технологічна ЛІНІЯ ПО переробці ВІДХОДІВ ПОЛІ етилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів (згідно схеми на ф і г 1 ) містить устаткування для складування (позиція 1), до якого входять тара для ВІДХОДІВ поліетилентерефталата (позиція 2), тара для ВІДХОДІВ пінополіуретану (позиція 3) і тара/ємкості для ВІДХОДІВ рослинних олій (позиція 4) Згідно схеми на фіг 1 у технологічну ЛІНІЮ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів також входить устаткування для мийки і сушіння (позиція 5), що зв'язане з устаткуванням для подачі і рециркуляції миючої рідини (позиція 6), устаткування для дроблення/здрібнювання ВІДХОДІВ (позиція 7), реактор гліколізу 8, ємкість 9 для реагентів з насосами 10 і дозаторами 1 1 , ємкості 12 для збереження одержуваних продуктів гліколізу, насоси 13 для перекачування одержуваних продуктів гліколізу, що зв'язані зі згаданими ємкостями 12 для збереження одержуваних продуктів гліколізу, устаткування для аналізу якості одержуваного продукту (позиція 14) і перший блок керування 15 Реактор гліколізу 8 конструктивно виконаний зв'язаним з ємкостями 12 для збереження одержуваних продуктів гліколізу за допомогою насосів 13 Перший блок керування 15 виконаний зв'язаним з устаткуванням для мийки і сушіння (позиція 5), з устаткуванням для дроблення/здрібнювання ВІДХОДІВ (ПОЗИЦІЯ 7) і з реактором гліколізу 8 Технологічна ЛІНІЯ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів (згідно за схемою на фіг 1) також містить устаткування для одержання компонентів для одержання пінополіуретанів, до складу якого входять ємкості 16 для добавок, вагові дозатори 17, змішувач добавок 18, ємкість 19 для базового полеола з насосом 20, устаткування 21 для готування і дозування барвників з насосом 22, реактор 23 з ваговим дозуванням, другий блок керування 24 технологічним процесом, ємкості 25 для збереження готового продукту, насоси 26 і пристрій 27 для розливу готового продукту в транспортувальні ємкості 28 Другий блок керування 24 технологічним процесом конструктивно виконаний зв'язаним зі згаданим реактором 23 Ваговий дозатор 17 конструктивно виконаний зв'язаним зі змішувачем добавок 18 Ємкості 16 для добавок конструктивно виконані зв'язаними з реактором 23 через змішувач добавок 18 Реактор 23 виконаний зв'язаним за допомогою насосів 13 з ємкостями 12 для збереження одержуваних продуктів гліколізу, за допомогою насосів 26 - з ємкостями 25 для збереження готового продукту, за допомогою насосів 20 - з ємкістю 19 для базового полеола, а за допомогою насосів 22 - з устаткуванням 21 для готування і дозування барвників Конструктивно в ланцюзі між ємкостями 16 для добавок і змішувачем добавок 18, між реактором 23 і змішувачем добавок 18, а також між дозаторами 17 і змішувачем добавок 18 включені насоси 26 Відходи поліетилентерефталата, пінополіуретану і рослинних олій (позиція 29) доставляються на переробку за допомогою транспортних засобів (позиція ЗО) З використанням зазначеного устаткування (позиції 1-28), що складає технологічну ЛІНІЮ ПО переробці ВІДХОДІВ для одержання сировини для виробництва пінополіуретанів, згадана технологічна ЛІНІЯ функціонує таким чином ВІДПОВІДНО ДО технологічного процесу, полімерні відходи 29 підвозяться на підприємство, на якому розміщена технологічна ЛІНІЯ, яка заявляється, наприклад, за допомогою транспортних засобів (позиція ЗО) Далі відходи 29 сортуються (позиції 2,3 і 4) і надходять до устаткування для складування (позиція 1), де воно пакетується Як полімерні відходи (позиція 29) використовуються відходи поліетилентерефталата (наприклад, пляшки, плівки, упакування), відходи пінополіуретану (наприклад, термоізоляція, вироби з поролону), відходи рослинних олій Далі згадані відходи 29 піддаються мийці і сушінню на устаткуванні 5, при цьому задіється устаткування 6, яке призначене для подачі і рециркуляції миючої рідини Промиті і висушені відходи 29 надходять до устаткування 7 для здрібнювання (дроблення), а миюча рідина повертається до устаткування 6 Здрібнені (до заданого за технологією розміру) полімерні відходи 29 надходять у реактор гліколізу (позиція 8), де під впливом тиску Р і температури t° у присутності реагентів R (які подаються з ємкості 9 за допомогою насосів 10) і в перебігу часу Т відбувається розкладання полімерних ВІДХОДІВ 29 на продукти з більш низькою молекулярною вагою, що задається технологічним режимом гліколізу, наприклад, на продукти П і , Пг, Пз Непрореагований реагент Ri повертається в ємкість 9 для збереження реагентів шляхом перекачування за допомогою насоса 10 Продукти Пі, Пг, Пз аналізуються за допомогою устаткування 14 (призначеного для аналізу якості і складу одержуваних у реакторі 8 продуктів) шляхом добору проб з виходу реактора 8 При ВІДПОВІДНОСТІ проб фізико-хімічним властивості, які задаються технічними умовами, продукти П і , Пг і Пз за допомогою насоса 13 перекачуються у ВІДПОВІДНІ ЄМКОСТІ 12 для збереження одержуваних продуктів Керування технологічним процесом, що зазначений вище, здійснюється за допомогою першого блоку керування 15 Продукти П і , Пг і Пз з ємкостей 12 за допомогою насосів 13 у заданій КІЛЬКОСТІ подаються до реактору з ваговим дозатором (позиція 23) Необхідні добавки (ВІДПОВІДНО ДО рецептури), наприклад, каталізатори, антіпірени, емульгатори, барвники, вспінювачі, з ємкості 16 для збереження добавок за допомогою насосів 26 надходять до змішувача добавок 18, що постачений ваговим дозатором 17, який, у свою чергу, за допомогою насоса 26 регулює наповнення змішувача добавок 18 Отримана суміш за допомогою насоса 26 зі згаданого змішувача добавок 18 подається до реактору 23 Також до реактору 23 як з ємкості 19 для базового полеола (за допомогою насосів 20), так і з устаткування 21 для готування і дозування барвників (за допомогою насосів 22) пода 51524 8 ються ВІДПОВІДНІ інгридієнти Заданий технологічпінополіуретану для одержання сировини для виний режим змішання в реакторі 23 усіх необхідних робництва пінополіуретанів, яка заявляється, у інгридієнтів керується за допомогою блоку керупорівнянні з прототипом, досягається за рахунок вання 24 технологічним процесом У процесі змітого, що за допомогою додаткового устаткування шання у реакторі 23 виходить необхідний продукт для одержання компонента для одержання пінодля одержання пінополіуретанів - готовий продукт поліуретанів забезпечується одержання продукту (Пг) 3 реактора 23 готовий продукт Пг подається для виробництва широкого спектра пшополіуретаза допомогою насоса 26 у ємкість 25 для зберенових виробів Також підвищення ефективності ження готового продукту При необхідності готовий згаданої технологічної лінії досягається тим, що за продукт Пг за допомогою пристрою 27 для розливу допомогою зазначеного устаткування можуть пеготового продукту фасується у бочки чи контейнереробляється декілька видів ВІДХОДІВ, а саме, відри (позиція 28) Контроль готового продукту здійсходи з пінополіуретану, відходи з поліетилентеренюється за допомогою устаткування 14, наприфталата, а також відходи рослинних олій клад, за допомогою устаткування для аналізу якоДжерела інформації сті, що розміщається у ВІДПОВІДНІЙ лабораторії 1 Проспект фірми "Groupe ТВГ (Techniques При цьому добір проб здійснюється з виходу ємкоBailment Industrie), Франція -аналог сті 25 для збереження готового продукту 2 Проспект фірми REGRA Kunststoffechnnc Gmb, Німеччина - прототип Підвищення ефективності технологічної лінії по переробці ВІДХОДІВ поліетилентерефталата і фіг. І ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
