Кумулятивний перфоратор

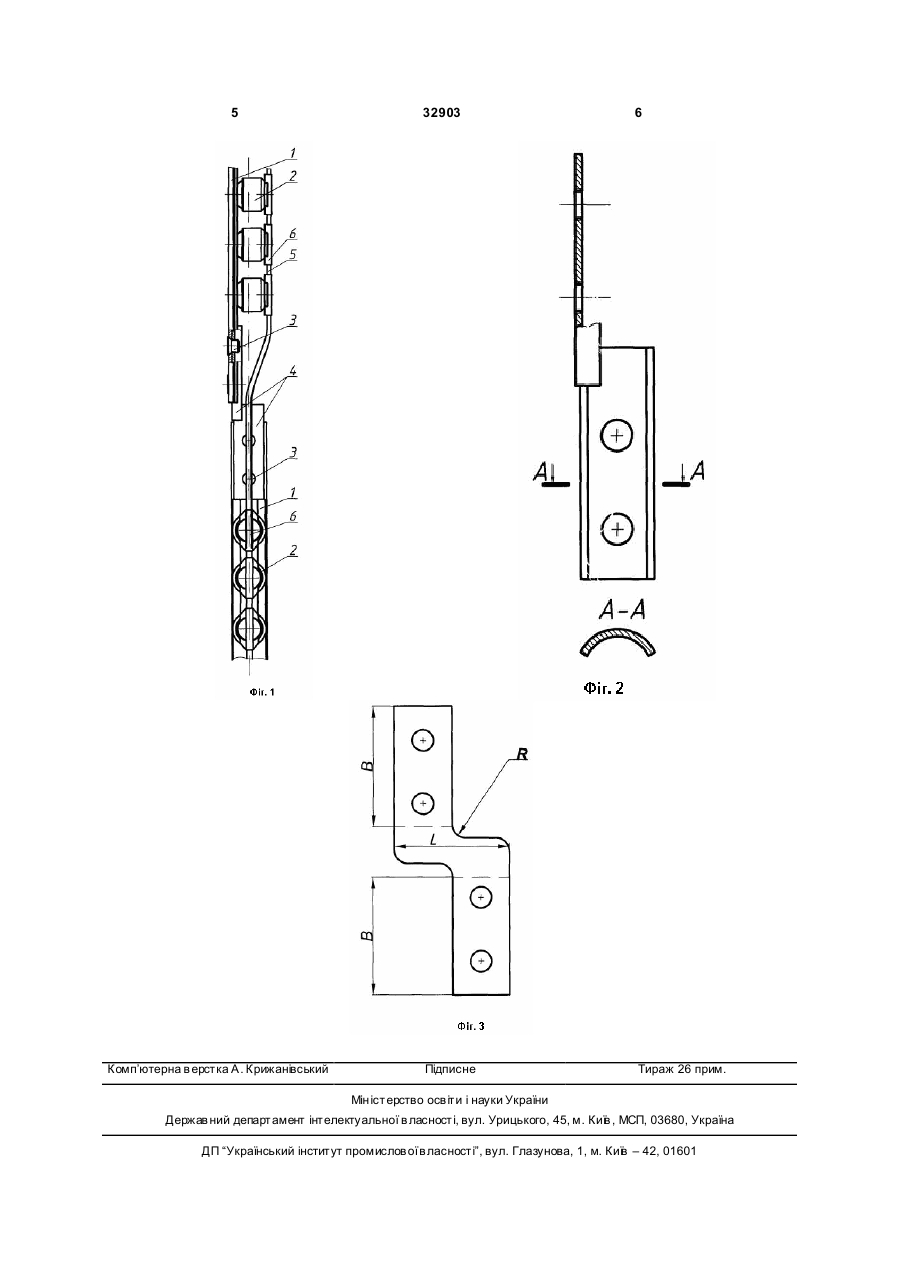

Кумулятивний перфоратор, що включає перфораторну головку, прикріплений до неї з'єднувальний елемент у вигляді скріплених з'єднувачем 3 32903 4 з’єднувачем стрічок, на яких розміщено кумулятинапруг у вигляді скруглень радіусом R наведено на вні заряди, детонуючий шнур, вибуховий патрон, Фіг.3. згідно винаходу, стрічки мають прямолінійну форЗ’єднувач 4 може виготовлятися як із трубної му, а з’єднувач виконано у вигляді відрізку напівзаготовки, так і з листового металу відомими спокруглого профілю із зигзагоподібним переходом собами (фрезерування, штамповка, лиття тощо) з між двома його прямолінійними кінцями для кріпподальшим забезпеченням необхідних геометричлення до стрічок, причому довжина зигзагоподібних показників. За необхідності, прямолінійні кінці ного переходу визначає кут фазування між кумуз’єднувача 4 профілюють з урахуванням внутрішлятивними зарядами на сусідніх стрічках нього профілю стрічки. Комплект відносно несклаз’єднувального елементу. дних у виготовленні з’єднувачів 4 з різною довжиЗагальний вигляд запропонованої конструкції ною L зигзагоподібного переходу дозволяє кумулятивного перфоратора показано на Фіг.1. оперативно на свердловині встановлювати необДо перфораторної головки (на Фіг.1 не показахідне значення кута фазування К2 та, відповідно, но) прикріплено з’єднувальний елемент 1, що яврозширити технологічні можливості застосування ляє собою металеві стрічки 1 з нарізаними різьбоперфоратора. вими отворами, в яких закріплюються КЗ 2. Між Кумулятивний перфоратор запропонованої собою стрічки з’єднувального елементу 1 з’єднано конструкції працює наступним чином. за допомогою гвинтів 3 та з’єднувача - ДШ 5 приСпоряджений перфоратор спускають у свердєднано до вибухового патрону (на Фіг.1 не показаловину, після чого за допомогою підривної машинно) та закріплено на корпусі КЗ 2 за допомогою ки ініціюють вибуховий патрон, від якого детонація защіпки 6. В нижній частині з’єднувального елемечерез ДШ 5 передається до КЗ 2, кумулятивні нту кріпиться наконечник (на Фіг.1 не показано). струмені яких утворюють канал в обсадній колоні З’єднувач (Фіг.2) являє собою відрізок напівта пласті-колекторі. Після прострілювання перфокруглого профілю, що має зигзагоподібний перехід раторна головка зі з’єднувальним елементом 1, між двома його прямолінійними кінцями, в яких з’єднувачем 4, гвинтами 3 та наконечником через виконано отвори під гвинти 3 для кріплення стрічок НКТ безперешкодно піднімається на поверхню. з’єднувального елементу 1. На Фіг.3 наведено розВикористання запропонованої конструкції кугортку на площині профілю з’єднувача 4, де В мулятивного перфоратора дозволяє розширити довжина прямолінійного кінця, L - довжина зигзатехнологічні можливості застосування, зменшити гоподібного переходу. Шля хом підбору довжини L вартість та спростити технологію його виготовлензабезпечують необхідне значення кута фазування ня. Таким чином, поставлена задача винаходу між КЗ 2 на сусідніх стрічках з’єднувача 1 в діападосягається. Бібліографічні дані джерел інформації: зоні від 0° до 360°. На Фіг.1, Фіг.2 наведено 1. Патент №57286 UA. Кумулятивний перфоз’єднувач, що забезпечує кут фазування КЗ 2 90°. ратор. Е21В43/117. Опубл. 16.06.2003р. Бюл. №6. Для забезпечення цілісності з’єднувача 4 в 2. Патент №8527 UA. Кумуляти вний розсувний процесі прострілювання обсадної колони та проперфоратор. Е21В43/117. Опубл. 15.08.2005. Бюл. дуктивного пласту, що супроводжується значними №8. ударно-динамічними навантаженнями на елемен3. Patent №5662178 USA. Wave strip perforating ти перфоратора, в його конструкції передбачено system. E21B43/11, E21B43/117, E21B43/116. Pub. концентратори напруг. Варіант концентраторів 29.03.1996. 5 Комп’ютерна в ерстка А. Крижанівський 32903 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
