Кумулятивний перфоратор

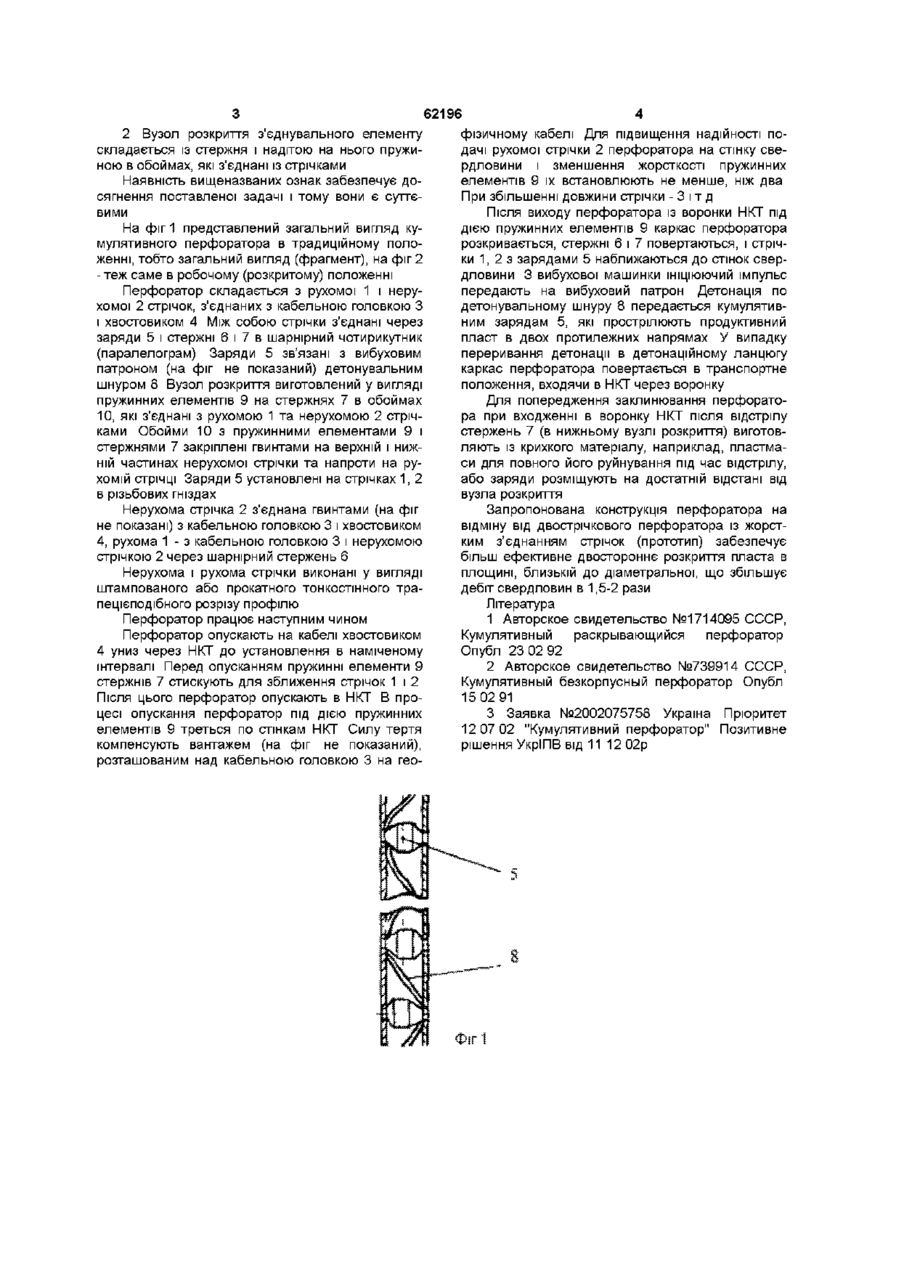

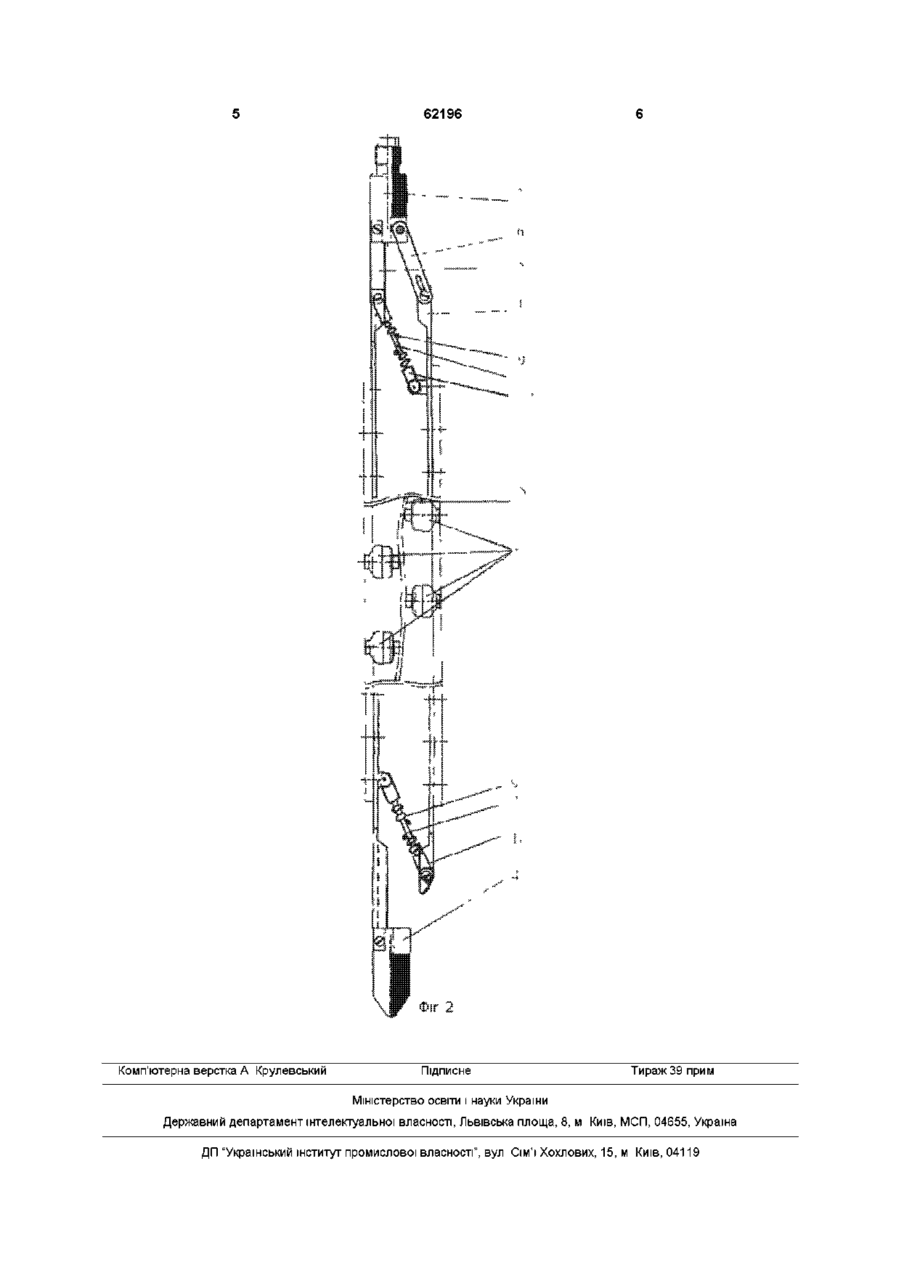

Кумулятивний перфоратор, що включає кумулятивні заряди, засоби підривання і з'єднувальний елемент, виготовлений із двох симетрично розташованих стрічок, зв'язаних жорстко між собою роз'ємним з'єднанням не менш ніж в двох місцях, який відрізняється тим, що з'єднувальний елемент виготовлено у вигляді паралелограмної рамки з двох стрічок, верхнього і нижнього стержнів, з можливістю переміщення однієї стрічки з зарядами в радіальному напрямку, можливістю поворотного руху верхнього і нижнього стержнів, а вузол розкриття з'єднувального елементу складається із стержня і надітою на нього пружиною в обоймах, які з'єднані із стрічками Запропонований винахід відноситься до гірничих робіт, конкретно до технічних засобів нафтогазовидобувної галузі, які використовують для вторинного розкриття пластів при видобутку нафти і газу Відомий кумулятивний перфоратор [1], який включає каркас з рухомою і нерухомою частинами, з'єднаними з вузлом розкриття і зв'язаних в шарнірний паралелограм зарядами Недоліком перфоратора є складність конструкції вузла розкриття, що не забезпечує надійність в роботі при нештатних ситуаціях (фугасне спрацювання зарядів, часткове відмовлення детонації у вибуховому ланцюгу, розташування перфоратора в агресивному середовищі, тощо) Відомий кумулятивний перфоратор [2], який включає кумулятивні заряди в індивідуальних корпусах, з'єднувальний елемент і засоби підривання, при цьому з'єднувальний елемент має сегментний розріз і виїмки, виготовлені із сторони плоскої поверхні, які утворюють з корпусами зарядів герметичні порожнини для формування кумулятивних струменів Недоліком даного перфоратора є недосконалість конструкції, що обмежує технологічні можливості пристрою Найбільш близьким до запропонованого винаходу по технічній суті є кумулятивний перфоратор [3], який включає кумулятивні заряди, засоби підривання, з'єднувальний елемент у вигляді двох симетрично розташованих стрічок, які жорстко зв'язані між собою роз'ємним з'єднанням не менш НІЖ В ДВОХ МІСЦЯХ Недоліком прототипу є недостатня ефективність через переважно односторонню дію перфоратора на пласт В основу винаходу поставлена задача удосконалення конструкції кумулятивного перфоратора за рахунок примусового розкриття його при виході з насосно-компресорних труб (НКТ), шляхом використання пружинних елементів, що забезпечить підвищення ефективності і надійності роботи перфоратора в цілому Поставлена задача вирішується тим, що в перфораторі, який містить кумулятивні заряди, засоби підривання і з'єднувальний елемент із двох симетричних стрічок, зв'язаних жорстко розумним з'єднанням в двох або більше місцях, згідно винаходу, з'єднувальний елемент виготовлено з двох стрічок у вигляді паралелограмної рамки, верхнього і нижнього стержнів з можливістю переміщення однієї стрічки з зарядами в радіальному напрямку, та можливістю поворотного руху верхнього і нижнього стержнів, вузол розкриття з'єднувального елементу складається із стержня і надітою на нього пружиною в обоймах, які з'єднані із стрічками Запропонований перфоратор відрізняється від прототипу тим, що має такі ВІДМІННІ ознаки 1 З'єднувальний елемент виготовлено у вигляді двох симетрично розташованих стрічок, з'єднаних верхнім і нижнім рухомими стержнями з можливістю переміщення однієї стрічки і поворотного руху стержнів (О (О 2 Вузол розкриття з'єднувального елементу складається із стержня і надітою на нього пружиною в обоймах, які з'єднані із стрічками Наявність вищеназваних ознак забезпечує досягнення поставленої задачі і тому вони є суттєвими На фіг 1 представлений загальний вигляд кумулятивного перфоратора в традиційному положенні, тобто загальний вигляд (фрагмент), на фіг 2 - теж саме в робочому (розкритому) положенні Перфоратор складається з рухомої 1 і нерухомої 2 стрічок, з'єднаних з кабельною головкою З і хвостовиком 4 Між собою стрічки з'єднані через заряди 5 і стержні 6 і 7 в шарнірний чотирикутник (паралелограм) Заряди 5 зв'язані з вибуховим патроном (на фіг не показаний) детонувальним шнуром 8 Вузол розкриття виготовлений у вигляді пружинних елементів 9 на стержнях 7 в обоймах 10, які з'єднані з рухомою 1 та нерухомою 2 стрічками Обойми 10 з пружинними елементами 9 і стержнями 7 закріплені гвинтами на верхній і нижній частинах нерухомої стрічки та напроти на рухомій стрічці Заряди 5 установлені на стрічках 1, 2 в різьбових гніздах Нерухома стрічка 2 з'єднана гвинтами (на фіг не показані) з кабельною головкою 3 і хвостовиком 4, рухома 1 - з кабельною головкою 3 і нерухомою стрічкою 2 через шарнірний стержень 6 Нерухома і рухома стрічки виконані у вигляді штампованого або прокатного тонкостінного трапецієподібного розрізу профілю Перфоратор працює наступним чином Перфоратор опускають на кабелі хвостовиком 4 униз через НКТ до установлення в наміченому інтервалі Перед опусканням пружинні елементи 9 стержнів 7 стискують для зближення стрічок 1 і 2 Після ЦЬОГО перфоратор опускають в НКТ В процесі опускання перфоратор під дією пружинних елементів 9 треться по стінкам НКТ Силу тертя компенсують вантажем (на фіг не показаний), розташованим над кабельною головкою 3 на гео 62196 фізичному кабелі Для підвищення надійності подачі рухомої стрічки 2 перфоратора на стінку свердловини і зменшення жорсткості пружинних елементів 9 їх встановлюють не менше, ніж два При збільшенні довжини стрічки - 3 і т д Після виходу перфоратора із воронки НКТ під дією пружинних елементів 9 каркас перфоратора розкривається, стержні 6 і 7 повертаються, і стрічки 1, 2 з зарядами 5 наближаються до стінок свердловини 3 вибухової машинки ІНІЦІЮЮЧИЙ імпульс передають на вибуховий патрон Детонація по детонувальному шнуру 8 передається кумулятивним зарядам 5, які прострілюють продуктивний пласт в двох протилежних напрямах У випадку переривання детонації в детонаційному ланцюгу каркас перфоратора повертається в транспортне положення, входячи в НКТ через воронку Для попередження заклинювання перфоратора при входженні в воронку НКТ після відстрілу стержень 7 (в нижньому вузлі розкриття) виготовляють із крихкого матеріалу, наприклад, пластмаси для повного його руйнування під час відстрілу, або заряди розміщують на достатній відстані від вузла розкриття Запропонована конструкція перфоратора на відміну від двострічкового перфоратора із жорстким з'єднанням стрічок (прототип) забезпечує більш ефективне двостороннє розкриття пласта в площині, близькій до діаметральної, що збільшує дебіт свердловин в 1,5-2 рази Література 1 Авторское свидетельство №1714095 СССР, Кумулятивный раскрывающийся перфоратор Опубл 23 02 92 2 Авторское свидетельство №739914 СССР, Кумулятивный безкорпусный перфоратор Опубл 15 02 91 3 Заявка №2002075758 Україна Пріоритет 12 07 02 "Кумулятивний перфоратор" Позитивне рішення УкрІПВ від 11 12 02р 62196 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
