Кумулятивний розсувний перфоратор

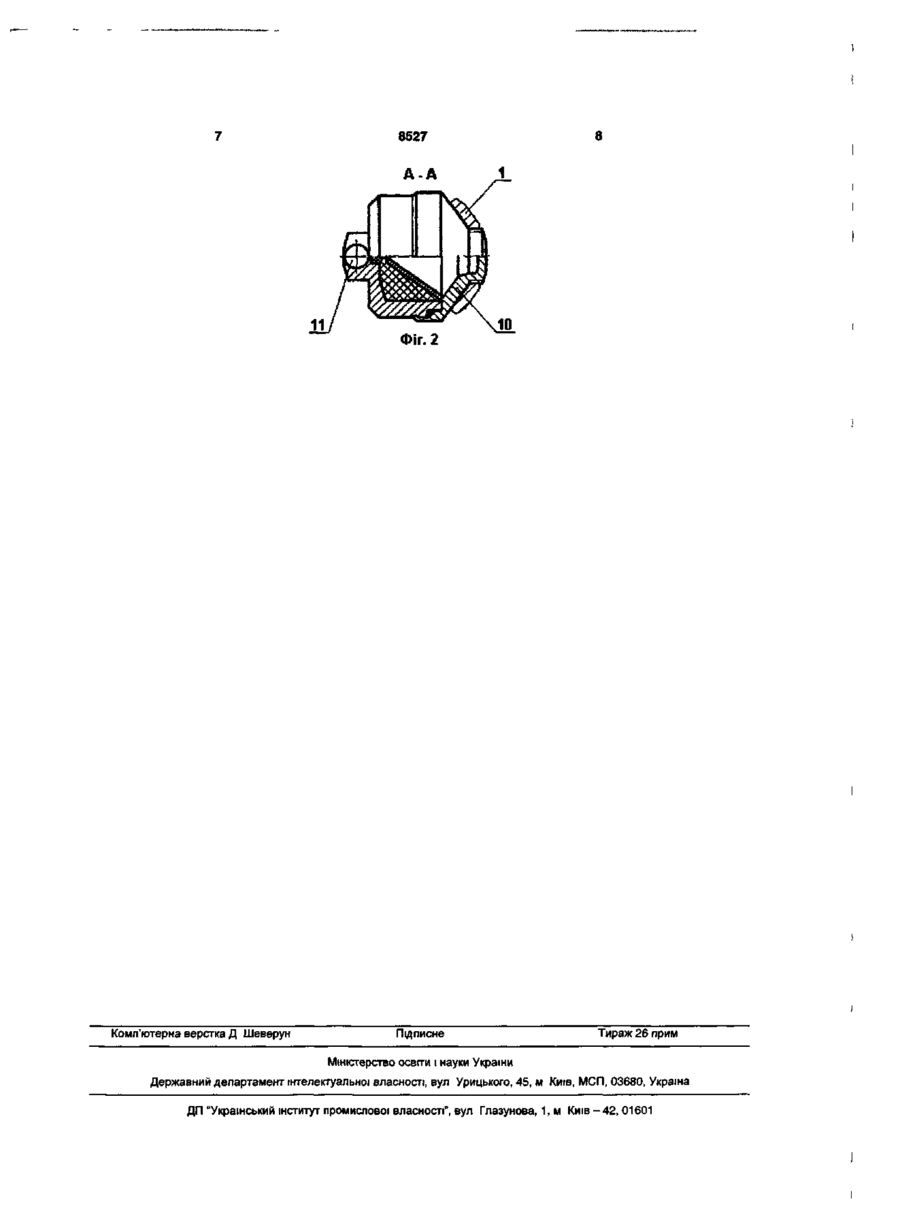

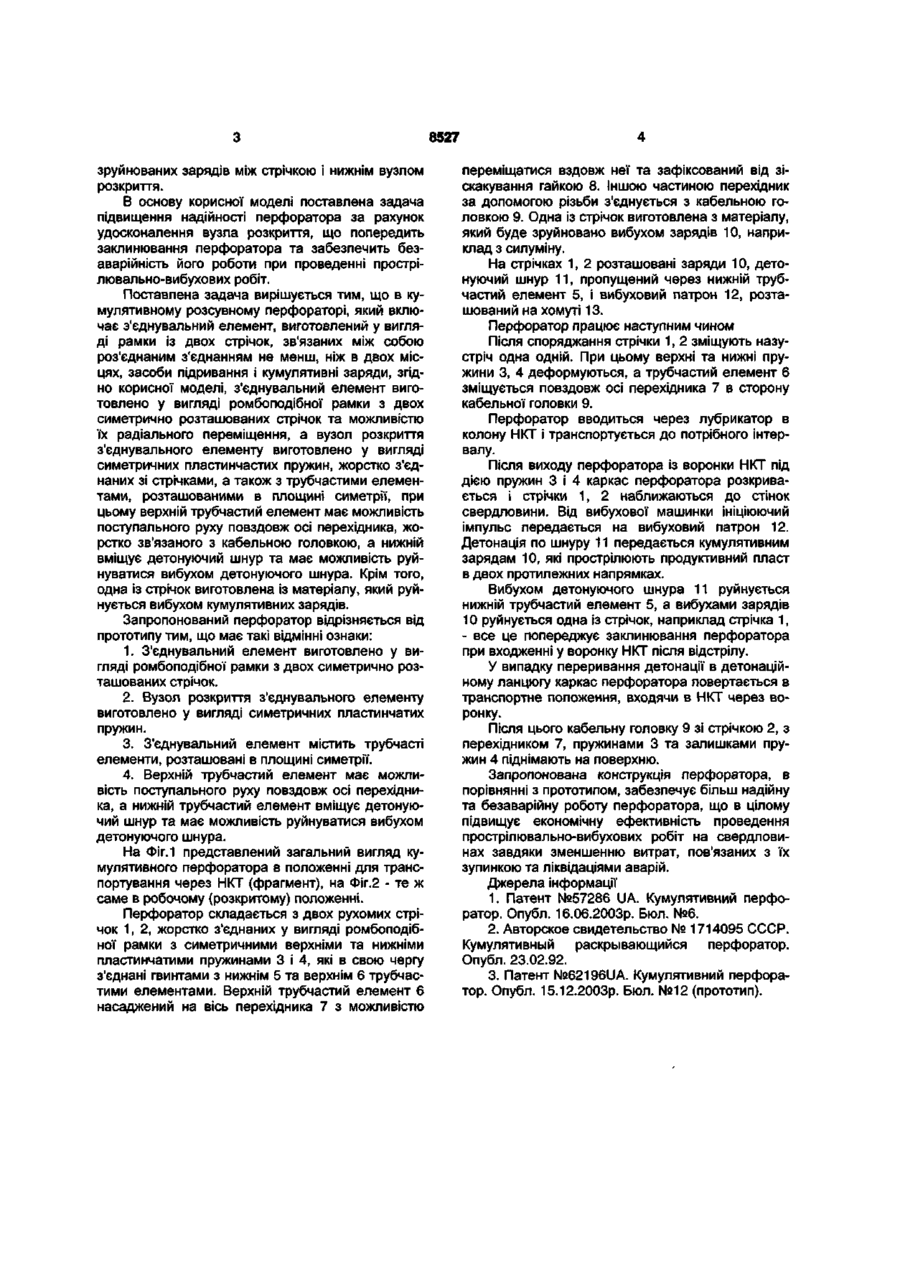

1 Кумулятивний розсувний перфоратор, який включає з'єднувальний елемент, виготовлений у вигляді рамки із двох стрічок, зв'язаних між собою рознімним з'єднанням не менш ніж в двох місцях, засоби підривання і кумулятивні заряди, який відрізняється тим, що з'єднувальний елемент виго товлено у вигляді ромбоподібної рамки з двох симетрично розташованих стрічок з можливістю їх радіального переміщення, а вузол розкриття з'єднувального елементу виготовлено у вигляді симетричних пластинчастих пружин, жорстко з'єднаних зі стрічками, а також з трубчастими елементами, розташованими в площині симетрії, при цьому верхній трубчастий елемент має можливість поступального руху вздовж осі перехщника, жорстко зв'язаного з кабельною головкою, а нижній вміщує детонуючий шнур та має можливість руйнування вибухом детонуючого шнура 2 Кумулятивний розсувний перфоратор за п 1, який відрізняється тим, що одна із стрічок виготовлена із матеріалу, який руйнується вибухом кумулятивних зарядів, наприклад з силуміну со Запропонована корисна модель відноситься до геологорозвідувальних робіт, зокрема до засобів випробування і вторинного розкриття пластів в глибоких свердловинах на нафту і газ Відомий кумулятивний перфоратор, який включає кумулятивні заряди, засоби підривання з'єднувальний елемент у вигляді двох симетрично розташованих стрічок, які жорстко зв'язані між собою роз'ємним з'єднанням не менше ніж в двох МІСЦЯХ [1] Недоліком прототипу є недостатня ефективність через переважно односторонню дію перфоратора на пласт Відомий кумулятивний перфоратор, який включає каркас з рухомою і нерухомою частинами, з'єднаними з вузлом розкриття і зв'язаних в шарнірний паралелограм зарядами [2] Недоліком перфоратора є складність конструкції вузла розкриття, що не забезпечує надійність в роботі при нештатних ситуаціях (фугасне спрацювання зарядів, часткове відмовлення детонації у вибуховому ланцюгу, розташування перфоратора в агресивному середовищі, тощо) Найбільш близьким до запропонованої корисноі моделі по технічній суті і результату є кумулятивний перфоратор, що включає з'єднувальний елемент, виготовлений із двох симетрично розташованих стрічок, засоби підривання і кумулятивні заряди, при цьому з'єднувальний елемент виготовлено у вигляді паралелограмної рамки з двох стрічок, верхнього і нижнього стержнів з можливістю переміщення однієї стрічки з зарядами в радіальному напрямку, можливістю поворотного руху верхнього і нижнього стержнів, а вузол розкриття з'єднувального елементу виготовлено у вигляді стержня з надітою на нього пружиною в обоймах, які з'єднані із стрічками [3] Недоліком прототипу є складність вузла розкриття з'єднувального елементу, а також низька надійність перфоратора в цілому через можливість його заклинювання в насосно-компресорних трубах (НКТ) при попаданні крупних фрагментів 00 8527 зруйнованих зарядів між стрічкою і нижнім вузлом розкриття. В основу корисної моделі поставлена задача підвищення надійності перфоратора за рахунок удосконалення вузла розкриття, що попередить заклинювання перфоратора та забезпечить безаварійність його роботи при проведенні прострілювально-вибухових робіт. Поставлена задача вирішується тим, що в кумулятивному розсувному перфораторі, який включає з'єднувальний елемент, виготовлений у вигляді рамки із двох стрічок, зв'язаних між собою роз'єднаним з'єднанням не менш, ніж в двох місцях, засоби підривання і кумулятивні заряди, згідно корисної моделі, з'єднувальний елемент виготовлено у вигляді ромбоподібної рамки з двох симетрично розташованих стрічок та можливістю їх радіального переміщення, а вузол розкриття з'єднувального елементу виготовлено у вигляді симетричних пластинчастих пружин, жорстко з'єднаних зі стрічками, а також з трубчастими елементами, розташованими в площині симетрії, при цьому верхній трубчастий елемент має можливість поступального руху повздовж осі перехідника, жорстко зв'язаного з кабельною головкою, а нижній вміщує детонуючий шнур та має можливість руйнуватися вибухом детонуючого шнура. Крім того, одна із стрічок виготовлена із матеріалу, який руйнується вибухом кумулятивних зарядів. Запропонований перфоратор відрізняється від прототипу тим, що має такі відмінні ознаки: 1. З'єднувальний елемент виготовлено у вигляді ромбоподібної рамки з двох симетрично розташованих стрічок. 2. Вузол розкриття з'єднувального елементу виготовлено у вигляді симетричних пластинчатих пружин. 3. З'єднувальний елемент містить трубчасті елементи, розташовані в площині симетрії. 4. Верхній трубчастий елемент має можливість поступального руху повздовж осі перехідника, а нижній трубчастий елемент вміщує детонуючий шнур та має можливість руйнуватися вибухом детонуючого шнура. На Фіг.1 представлений загальний вигляд кумулятивного перфоратора в положенні для транспортування через НКТ (фрагмент), на Фіг.2 - те ж саме в робочому (розкритому) положенні. Перфоратор складається з двох рухомих стрічок 1, 2, жорстко з'єднаних у вигляді ромбоподібної рамки з симетричними верхніми та нижніми пластинчатими пружинами 3 і 4, які в свою чергу з'єднані гвинтами з нижнім 5 та верхнім 6 трубчастими елементами. Верхній трубчастий елемент 6 насаджений на вісь перехідника 7 з можливістю переміщатися вздовж неї та зафіксований від зіскакування гайкою 8. Іншою частиною перехідник за допомогою різьби з'єднується з кабельною головкою 9. Одна із стрічок виготовлена з матеріалу, який буде зруйновано вибухом зарядів 10, наприклад з силуміну. На стрічках 1, 2 розташовані заряди 10, детонуючий шнур 11, пропущений через нижній трубчастий елемент 5, і вибуховий патрон 12, розташований на хомуті 13. Перфоратор працює наступним чином Після споряджання стрічки 1, 2 зміщують назустріч одна одній. При цьому верхні та нижні пружини 3, 4 деформуються, а трубчастий елемент 6 зміщується повздовж осі перехідника 7 в сторону кабельної головки 9. Перфоратор вводиться через лубрикатор в колону НКТ і транспортується до потрібного інтервалу. Після виходу перфоратора із воронки НКТ під дією пружин 3 і 4 каркас перфоратора розкривається і стрічки 1, 2 наближаються до стінок свердловини. Від вибухової машинки ініціюючий імпульс передається на вибуховий патрон 12. Детонація по шнуру 11 передається кумулятивним зарядам 10, які прострілюють продуктивний пласт в двох протилежних напрямках. Вибухом детонуючого шнура 11 руйнується нижній трубчастий елемент 5, а вибухами зарядів 10 руйнується одна із стрічок, наприклад стрічка 1, - все це попереджує заклинювання перфоратора при входженні у воронку НКТ після відстрілу. У випадку переривання детонації в детонаційному ланцюгу каркас перфоратора повертається в транспортне положення, входячи в НКТ через ворон ку. Після цього кабельну головку 9 зі стрічкою 2, з перехідником 7, пружинами 3 та залишками пружин 4 піднімають на поверхню. Запропонована конструкція перфоратора, в порівнянні з прототипом, забезпечує більш надійну та безаварійну роботу перфоратора, що в цілому підвищує економічну ефективність проведення прострілювально-вибухових робіт на свердловинах завдяки зменшенню витрат, пов'язаних з їх зупинкою та ліквідаціями аварій. Джерела інформації 1. Патент №57286 UA. Кумулятивний перфоратор. Опубл. 16.06.2003р. Бюл. №6. 2. Авторское свидетельство № 1714095 СССР. Кумулятивный раскрывающийся перфоратор. Опубл. 23.02.92. 3. Патент №62196UA. Кумулятивний перфоратор. Опубл. 15.12.2003р. Бюл. №12 (прототип). uJ? 01 zv ZZ98 Фіг. 2 Комп'ютерна верстка Д Шеверун Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
