Трифазна полюсоперемикальна обмотка двошвидкісного двигуна

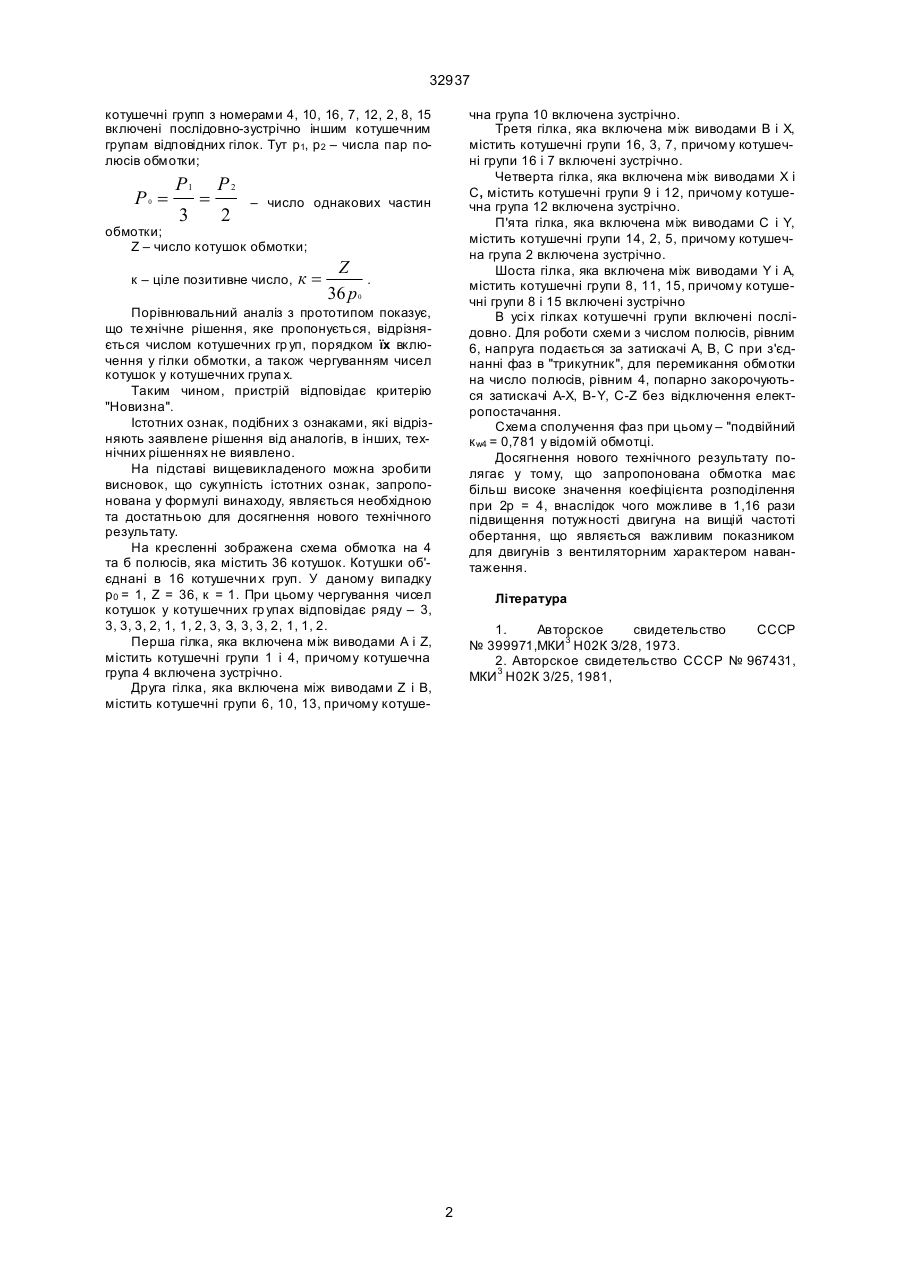

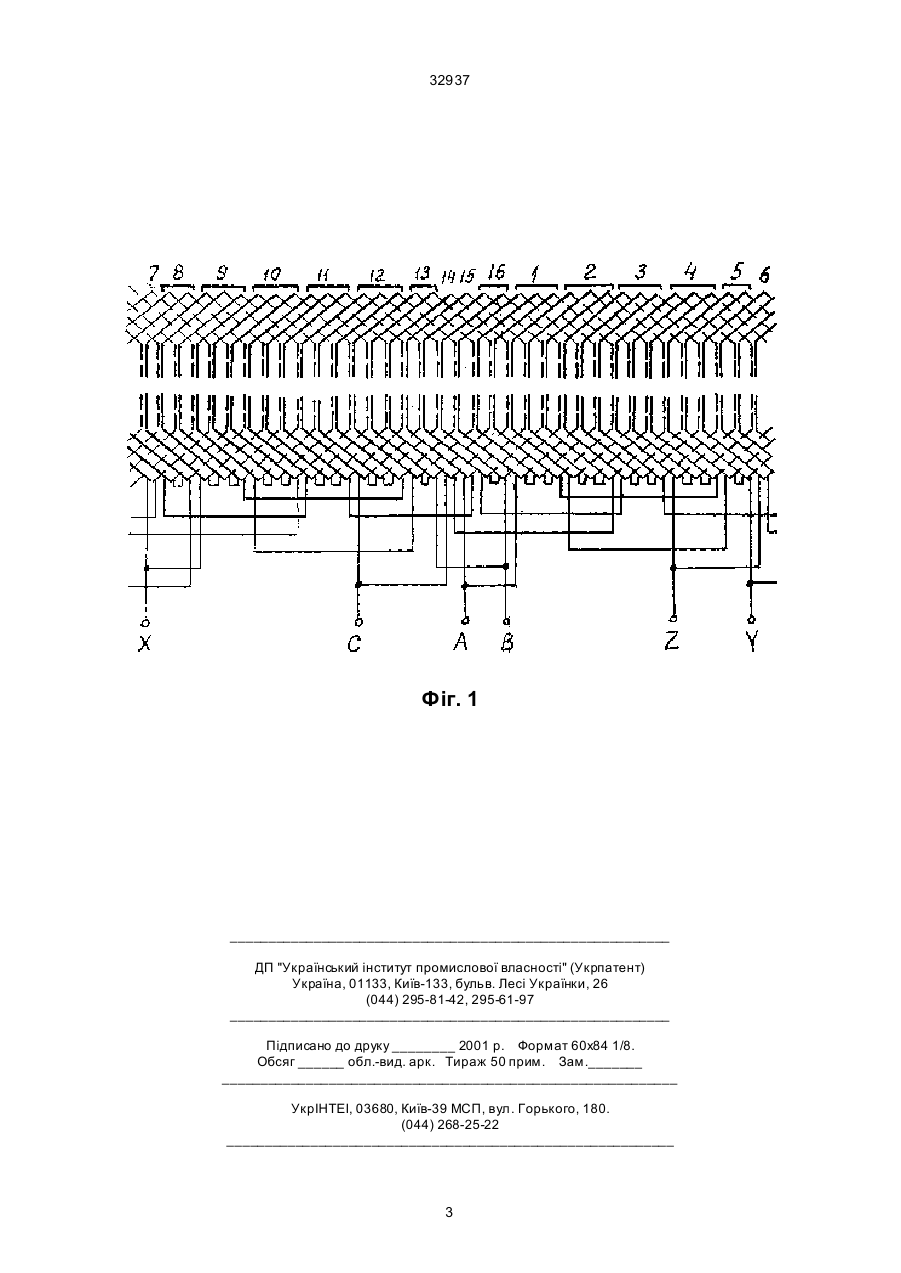

Трифазна полюсоперемикальна обмотка двошвидкісного двигуна з числом котушок, кратним 36, з відношенням чисел пар полюсів р 1/р2 = 3 / 2, яка містить р 0 однакових частин з числом котушок Z / р0 у кожній, об'єднаних у котушечні групи, які утворюють фази, розділені на дві півфази, наділена виводами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що в межах однієї частини містить шістнадцять котушечних гр уп, числа котушок у кожній з яких, наприклад, починаючи з першої, відповідають ряду – 3к, 3к, 3к, 3к, 2к, 1к, 1к, 2к, 3к, 3к, 3к, 3к, 2к, 2к, 1к, 2к, при цьому у кожну півфазу включені котушечні групи, які мають у приведеному ряді наступині порядкові номери: перша півфаза першої фази – 1, 4; друга півфаза першої фази – 9, 12; перша півфаза другої фази – 16, 3, 7; дріта півфаза другої фази – 8, 11, 15; перша півфаза третьої фази – 14, 2,1 5; друга півфаза третьої фази – 6, 10, 13, причому у кожній з півфаз котушечні групи з номерами 16, 2, 4, 6, 7, 9, 11, 13 включені послідовнозустрічно іншим котушечним групам відповідних півфаз, де р1, р2 – числа пар полюсів обмотки; Винахід відноситься до полюсоперемикальних обмоток електричних машин змінного струму і може знайти застосування у двошвидкісних асинхронних двигунах з вентиляторним характером навантаження. Відома трифазна полюсоперемикальна обмотка, яка забезпечує перемикання полюсів у відношенні 13/2 [1]. Недоліком відомої обмотки являється розрив електричного ланцюга при перемиканні з одного числа полюсів на друге. Відома також трифазна полюсоперемикальна обмотка без розриву постачання з відношенням чисел пар полюсів р 1/р2 = 3/2, яка містить р 0 однакових частин з числом котушок Z / р0 у кожній, об'єднаних у котушечні групи, з'єднані в шість послідовно з'єднаних гілок з виводами з точок з'єднання гілок. Вказані шість гілок перемикання з'єднані при більшому числі полюсів, наприклад 6, в "трикутник", причому електропостачання підводиться до виводів із його вершин, а перемикання на менше число полюсів, наприклад 4, виконується без розриву ланцюга постачання [2]. Недоліком цієї обмотки являється недостатнє використання активних матеріалів в зв’язку з відносно низьким значенням обмоточного коефіцієнта, яке при 2р = 4 складає Kw4 = 0,781. Така обмотка не являється ефективною в асинхронних двигунах з вентиляторним характером навантаження, де потребується максимальне використання двигуна на вищій часто ті обертання. Задача винаходу – покращення використання активних матеріалів за рахунок підвищення величини обмоточного коефіцієнта, Поставлена задача вирішується за рахунок того, що трифазна полюсоперемикальна обмотка з числом котушок, кратним 36, з відношенням чисел пар полюсів р 1/р2 = 3/2, яка містить р0 однакових частин з числом котушок Z / p0 у кожній, об'єднаних у котушечні групи, з'єднані у шість послідовно з'єднаних гілок з виводами з точок з'єднання гілок, у межах однієї частини містить 16к котушечних груп, числа котушок у кожній з яких, наприклад, починаючи з першої відповідають ряду – 3к, 3к, 3к, 3к, 2к, 1к, 1к, 2к, 3к, 3к, 3к, 3к, 2к, 1к, 1к, 2к, при цьому у кожну гілку включені котушечні групи, які мають у приведеному ряді наступні порядкові номери: перша гілка – 1, 4; друга гілка – 6, 10, 13; третя гілка – 16, 3, 7; четверта гілка – 9, 12; п'ята гілка – 14, 2, 5; шоста гілка – 8, 11, 15. У кожній гілці P = 0 P1 3 = P2 2 –число однакових частин обмот ки; Z – число котушок обмотки; к – ціле позитивне к= Z 36 p0 (19) UA (11) 32937 (13) A число, 32937 котушечні групп з номерами 4, 10, 16, 7, 12, 2, 8, 15 включені послідовно-зустрічно іншим котушечним групам відповідних гілок. Тут р1, р2 – числа пар полюсів обмотки; P = 0 P1 3 = чна група 10 включена зустрічно. Третя гілка, яка включена між виводами В і X, містить котушечні групи 16, 3, 7, причому котушечні групи 16 і 7 включені зустрічно. Четверта гілка, яка включена між виводами Х і С, містить котушечні групи 9 і 12, причому котушечна група 12 включена зустрічно. П'ята гілка, яка включена між виводами С і Y, містить котушечні групи 14, 2, 5, причому котушечна група 2 включена зустрічно. Шоста гілка, яка включена між виводами Y і А, містить котушечні групи 8, 11, 15, причому котушечні групи 8 і 15 включені зустрічно В усі х гілках котушечні групи включені послідовно. Для роботи схеми з числом полюсів, рівним 6, напруга подається за затискачі А, В, С при з'єднанні фаз в "трикутник", для перемикання обмотки на число полюсів, рівним 4, попарно закорочуються затискачі А-Х, B-Y, C-Z без відключення електропостачання. Схема сполучення фаз при цьому – "подвійний к w4 = 0,781 у відомій обмотці. Досягнення нового технічного результату полягає у тому, що запропонована обмотка має більш високе значення коефіцієнта розподілення при 2р = 4, внаслідок чого можливе в 1,16 рази підвищення потужності двигуна на вищій частоті обертання, що являється важливим показником для двигунів з вентиляторним характером навантаження. P2 2 – число однакових частин обмотки; Z – число котушок обмотки; к – ціле позитивне число, к= Z . 36 p 0 Порівнювальний аналіз з прототипом показує, що те хнічне рішення, яке пропонується, відрізняється числом котушечних гр уп, порядком їх включення у гілки обмотки, а також чергуванням чисел котушок у котушечних група х. Таким чином, пристрій відповідає критерію "Новизна". Істотних ознак, подібних з ознаками, які відрізняють заявлене рішення від аналогів, в інших, технічних рішеннях не виявлено. На підставі вищевикладеного можна зробити висновок, що сукупність істотних ознак, запропонована у формулі винаходу, являється необхідною та достатньою для досягнення нового технічного результату. На кресленні зображена схема обмотка на 4 та б полюсів, яка містить 36 котушок. Котушки об'єднані в 16 котушечни х груп. У даному випадку р0 = 1, Z = 36, к = 1. При цьому чергування чисел котушок у котушечних гр упах відповідає ряду – 3, 3, 3, 3, 2, 1, 1, 2, 3, З, 3, 3, 2, 1, 1, 2. Перша гілка, яка включена між виводами А і Z, містить котушечні групи 1 і 4, причому котушечна група 4 включена зустрічно. Друга гілка, яка включена між виводами Z і В, містить котушечні групи 6, 10, 13, причому котуше Література 1. Авторское свидетельство СССР № 399971,МКИ 3 Н02К З/28, 1973. 2. Авторское свидетельство СССР № 967431, МКИ 3 Н02К 3/25, 1981, 2 32937 Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
