Трифазна полюсоперемикальна обмотка

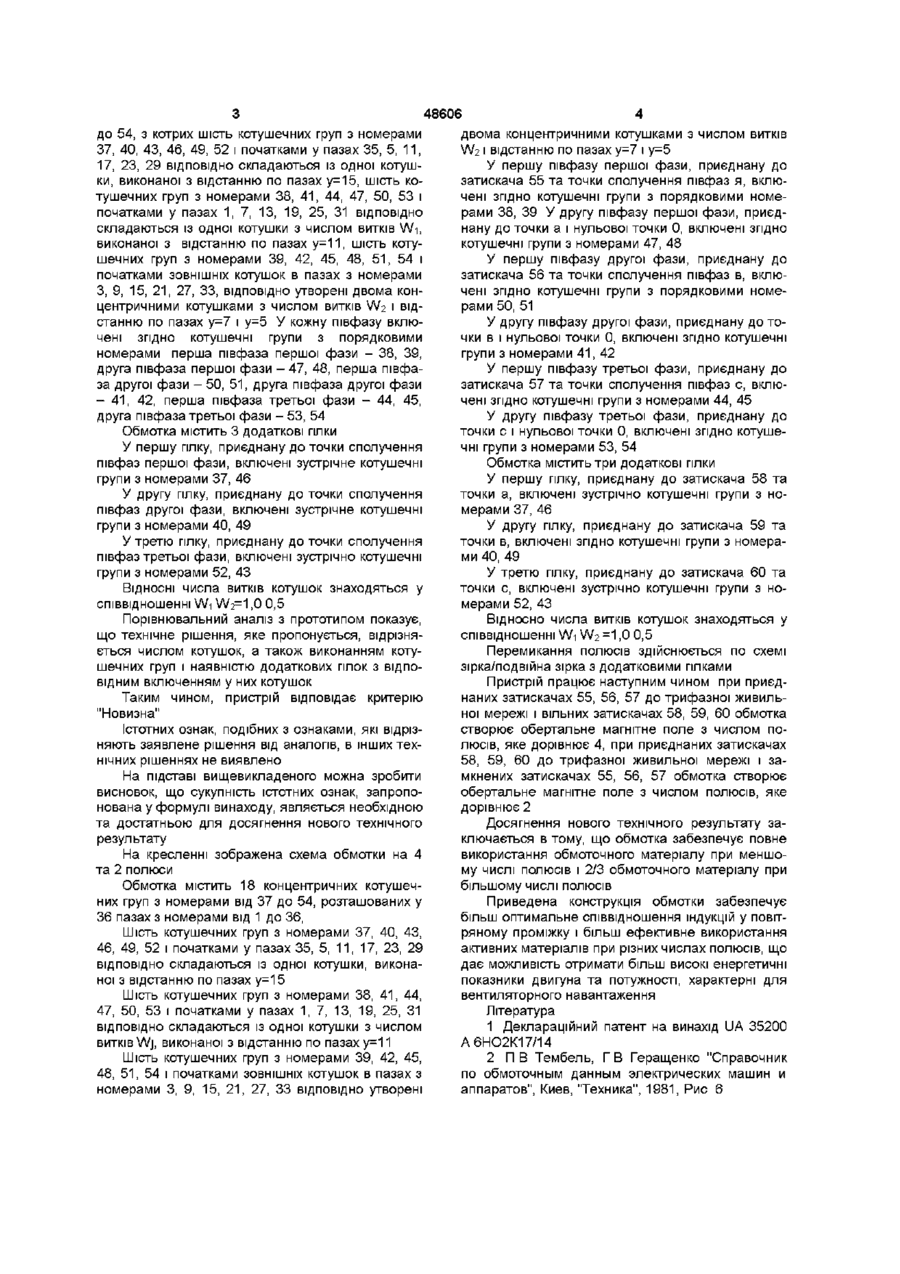

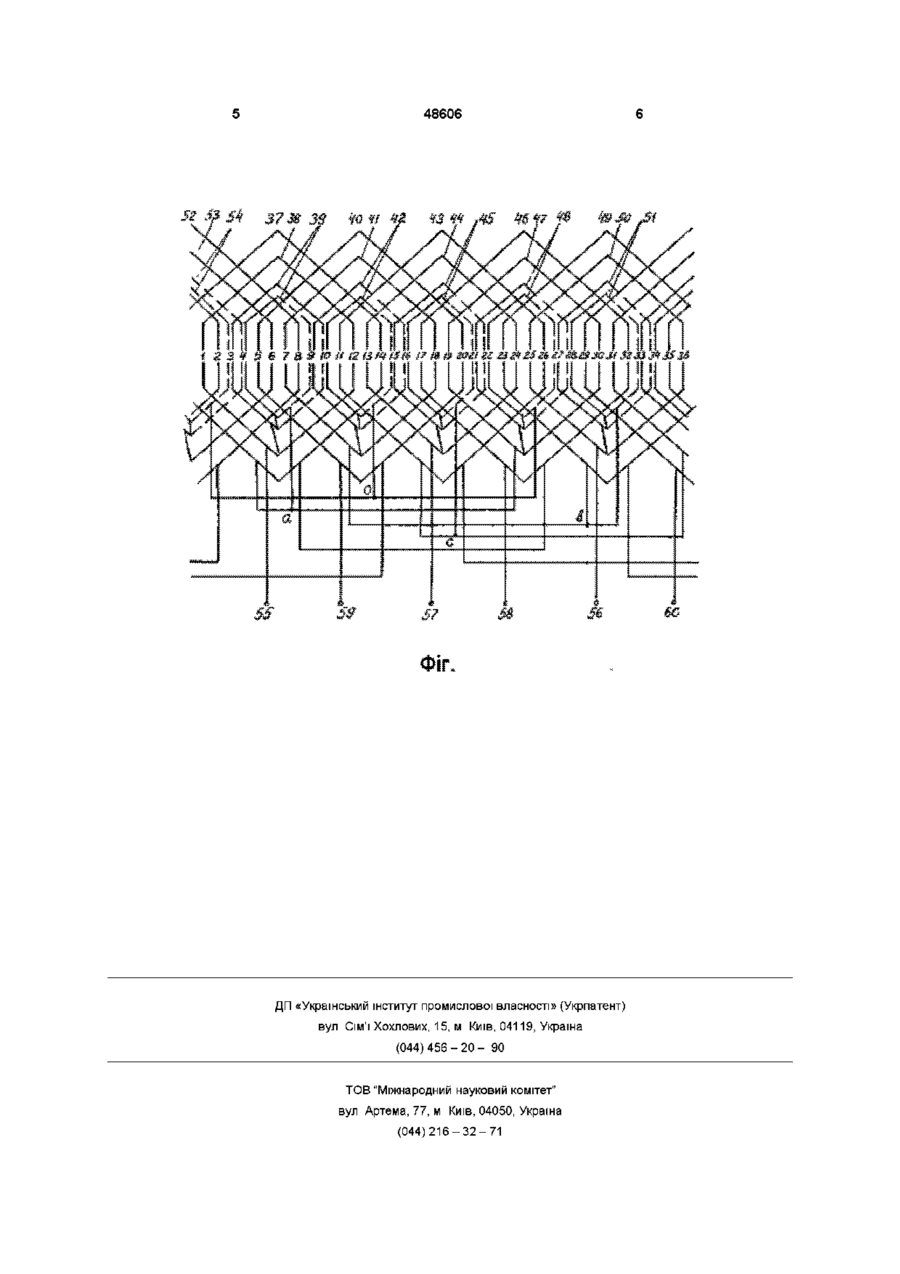

Трифазна полюсоперемикальна обмотка з відношенням чисел пар полюсів рі/рг=2/1 розташована у 36 пазах з номерами від 1 до 36, яка містить котушкові групи, що утворюють фази, розділені на дві півфази, наділена виводами з початку фаз і точок з'єднання півфаз, яка відрізняється тим, що обмотка виконана із 18 концентричних котушкових груп з номерами від 37 до 54, з яких шість котушкових груп з номерами 37, 40, 43, 46, 49, 52 і початками у пазах 35, 5, 11, 17, 23, 29 ВІДПОВІДНО складаються із одної котушки, виконаної з відстанню по пазах у=15, шість котушкових груп з номерами 38, 41, 44, 47, 50, 53 і початками у пазах 1, 7, 13, 19, 25, 31 ВІДПОВІДНО складаються із одної котушки з числом витків W-i, виконаної з відстанню по пазах у=11, шість котуш кових груп з номерами 39, 42, 45, 48, 51, 54 і початками ЗОВНІШНІХ котушок в пазах з номерами З, 9, 15, 21, 27, 33 ВІДПОВІДНО утворені двома концентричними котушками з числом витків W2 і відстанню по пазах у=7 і у=5, при цьому у кожну півфазу включені котушкові групи згідно з порядковими номерами перша півфаза першої фази — 38, 39, друга півфаза першої фази — 47, 48, перша півфаза другої фази — 50, 51, друга півфаза другої фази — 41, 42, перша півфаза третьої фази — 44, 45, друга півфаза третьої фази — 53, 54, крім того, обмотка містить три додаткові гілки, причому у першу гілку, приєднану до точки сполучення півфаз першої фази, включені зустрічно котушкові групи з номерами 37, 46, у другу гілку, приєднану до точки сполучення півфаз другої фази, включені зустрічно котушкові групи з номерами 40, 49, у третю гілку, приєднану до точки сполучення півфаз третьої фази, включені зустрічно котушкові групи з номерами 52, 43, а ВІДНОСНІ числа витків котушок знаходяться у співвідношенні Wi W2=1,0 0,5 (О Винахід відноситься до полюсоперемикальних обмоток електричних машин змінного струму і може знайти застосування у двошвидкісних асинхронних двигунах з вентиляторним характером навантаження Відома трифазна полюсоперемикальна обмотка, яка містить котушки, об'єднані у котушечні групи, які утворюють фази, розділені на дві півфази Обмотка наділена вивідами з початку фаз і точок з'єднання півфаз [1] Обмотка забезпечує відношення чисел пар полюсів рі/рг=3/2 і може знайти застосування у двошвидкісних асинхронних двигунах з вентиляторним характером навантаження Найбільш близькою до запропонованої по технічній суті являється трифазна полюсоперемикальна обмотка з відношенням чисел пар полюсів Рі/рг =2/1, розташована у 36 пазах, яка містить котушечні групи, котрі утворюють фази, розділені на дві півфази Обмотка наділена виводами з початку фаз і точок з'єднання півфаз [2] Недоліком відомої обмотки являється недостатня ефективність при використанні її в асинхронних двигунах з вентиляторним характером навантаження Задача винаходу - підвищення потужності та енергетичних показників двигуна за рахунок більш раціонального співвідношення індукцій у повітряному проміжку і більш ефективного використання активних матеріалів при різних числах полюсів Поставлена задача вирішується за рахунок того, що трифазна полюсоперемикальна обмотка з відношенням чисел пар полюсів рі/рг—2/1, розташована у 36 пазах з номерами від 1 до 36, яка містить котушечні групи, котрі утворюють фази, розділені на дві півфази, наділена виводами з початку фаз і точок з'єднання півфаз, виконана із 18 концентричних котушечних груп з номерами від 37 о (О 00 З 48606 до 54, з котрих шість котушечних груп з номерами двома концентричними котушками з числом витків 37, 40, 43, 46, 49, 52 і початками у пазах 35, 5, 11, W21 відстанню по пазах у=7 і у=5 17, 23, 29 ВІДПОВІДНО складаються із одної котушУ першу півфазу першої фази, приєднану до ки, виконаної з відстанню по пазах у=15, шість козатискача 55 та точки сполучення півфаз я, вклютушечних груп з номерами 38, 41, 44, 47, 50, 53 і чені згідно котушечні групи з порядковими номепочатками у пазах 1, 7, 13, 19, 25, 31 ВІДПОВІДНО рами 38, 39 У другу півфазу першої фази, приєдскладаються із одної котушки з числом витків W-i, нану до точки а і нульової точки 0, включені згідно виконаної з відстанню по пазах у=11, шість котукотушечні групи з номерами 47, 48 шечних груп з номерами 39, 42, 45, 48, 51, 54 і У першу півфазу другої фази, приєднану до початками ЗОВНІШНІХ котушок в пазах з номерами затискача 56 та точки сполучення півфаз в, вклюЗ, 9, 15, 21, 27, 33, ВІДПОВІДНО утворені двома кончені згідно котушечні групи з порядковими номецентричними котушками з числом витків \Л/г і відрами 50, 51 станню по пазах у=7 і у=5 У кожну півфазу вклюУ другу півфазу другої фази, приєднану до точені згідно котушечні групи з порядковими чки в і нульової точки 0, включені згідно котушечні номерами перша півфаза першої фази - 38, 39, групи з номерами 41, 42 друга півфаза першої фази - 47, 48, перша півфаУ першу півфазу третьої фази, приєднану до за другої фази - 50, 51, друга півфаза другої фази затискача 57 та точки сполучення півфаз с, вклю- 41, 42, перша півфаза третьої фази - 44, 45, чені згідно котушечні групи з номерами 44, 45 друга півфаза третьої фази - 53, 54 У другу півфазу третьої фази, приєднану до Обмотка містить 3 додаткові гілки точки с і нульової точки 0, включені згідно котушечні групи з номерами 53, 54 У першу гілку, приєднану до точки сполучення півфаз першої фази, включені зустрічне котушечні Обмотка містить три додаткові гілки групи з номерами 37, 46 У першу гілку, приєднану до затискача 58 та У другу гілку, приєднану до точки сполучення точки а, включені зустрічно котушечні групи з нопівфаз другої фази, включені зустрічне котушечні мерами 37, 46 групи з номерами 40, 49 У другу гілку, приєднану до затискача 59 та точки в, включені згідно котушечні групи з номераУ третю гілку, приєднану до точки сполучення ми 40, 49 півфаз третьої фази, включені зустрічно котушечні групи з номерами 52, 43 У третю гілку, приєднану до затискача 60 та точки с, включені зустрічно котушечні групи з ноВІДНОСНІ числа витків котушок знаходяться у мерами 52, 43 співвідношенні Wi \Л/2=1,0 0,5 Порівнювальний аналіз з прототипом показує, Відносно числа витків котушок знаходяться у що технічне рішення, яке пропонується, відрізняспіввідношенні Wi W2 =1,0 0,5 ється числом котушок, а також виконанням котуПеремикання полюсів здійснюється по схемі шечних груп і наявністю додаткових гілок з ВІДПОзірка/подвійна зірка з додатковими гілками ВІДНИМ включенням у них котушок Пристрій працює наступним чином при приєднаних затискачах 55, 56, 57 до трифазної живильТаким чином, пристрій відповідає критерію ної мережі і вільних затискачах 58, 59, 60 обмотка "Новизна" створює обертальне магнітне поле з числом поІстотних ознак, подібних з ознаками, які відрізлюсів, яке дорівнює 4, при приєднаних затискачах няють заявлене рішення від аналогів, в інших тех58, 59, 60 до трифазної живильної мережі і занічних рішеннях не виявлено мкнених затискачах 55, 56, 57 обмотка створює На підставі вищевикладеного можна зробити обертальне магнітне поле з числом полюсів, яке висновок, що сукупність істотних ознак, запроподорівнює 2 нована у формулі винаходу, являється необхідною та достатньою для досягнення нового технічного Досягнення нового технічного результату зарезультату ключається в тому, що обмотка забезпечує повне використання обмоточного матеріалу при меншоНа кресленні зображена схема обмотки на 4 му числі полюсів і 2/3 обмоточного матеріалу при та 2 полюси більшому числі полюсів Обмотка містить 18 концентричних котушечних груп з номерами від 37 до 54, розташованих у Приведена конструкція обмотки забезпечує 36 пазах з номерами від 1 до 36, більш оптимальне співвідношення індукцій у повітряному проміжку і більш ефективне використання Шість котушечних груп з номерами 37, 40, 43, активних матеріалів при різних числах полюсів, що 46, 49, 52 і початками у пазах 35, 5, 11, 17, 23, 29 дає можливість отримати більш високі енергетичні ВІДПОВІДНО складаються із одної котушки, виконапоказники двигуна та потужності, характерні для ної з відстанню по пазах у=15 вентиляторного навантаження Шість котушечних груп з номерами 38, 41, 44, 47, 50, 53 і початками у пазах 1, 7, 13, 19, 25, 31 Література ВІДПОВІДНО складаються із одної котушки з числом 1 Деклараційний патент на винахід UA 35200 витків Wj, виконаної з відстанню по пазах у=11 А6НО2К17/14 Шість котушечних груп з номерами 39, 42, 45, 2 П В Тембель, Г В Геращенко "Справочник по обмоточным данным электрических машин и 48, 51, 54 і початками ЗОВНІШНІХ котушок в пазах з аппаратов", Киев, "Техника", 1981, Рис 6 номерами 3, 9, 15, 21, 27, 33 ВІДПОВІДНО утворені 48606 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
