Трифазна двошвидкісна полюсоперемикальна обмотка

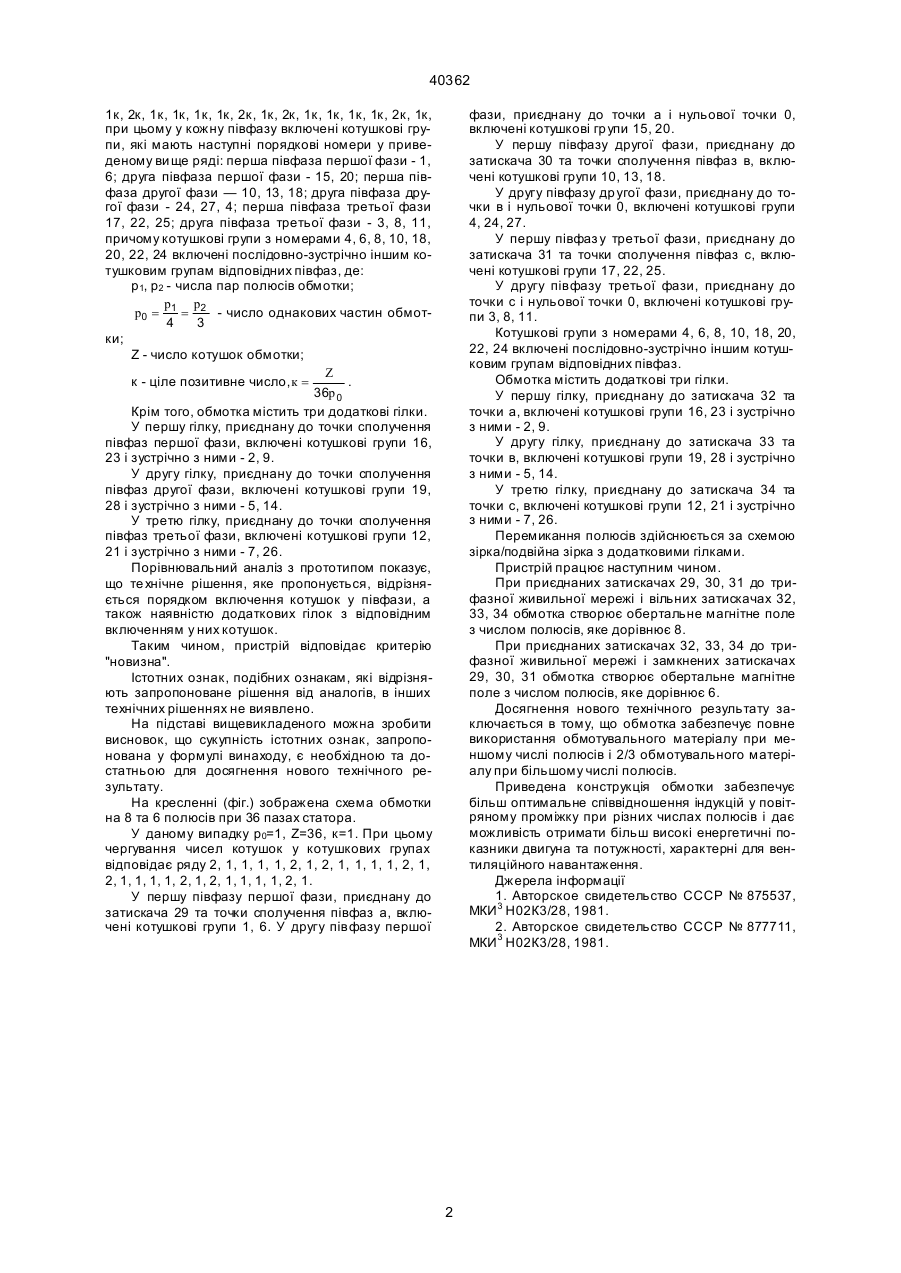

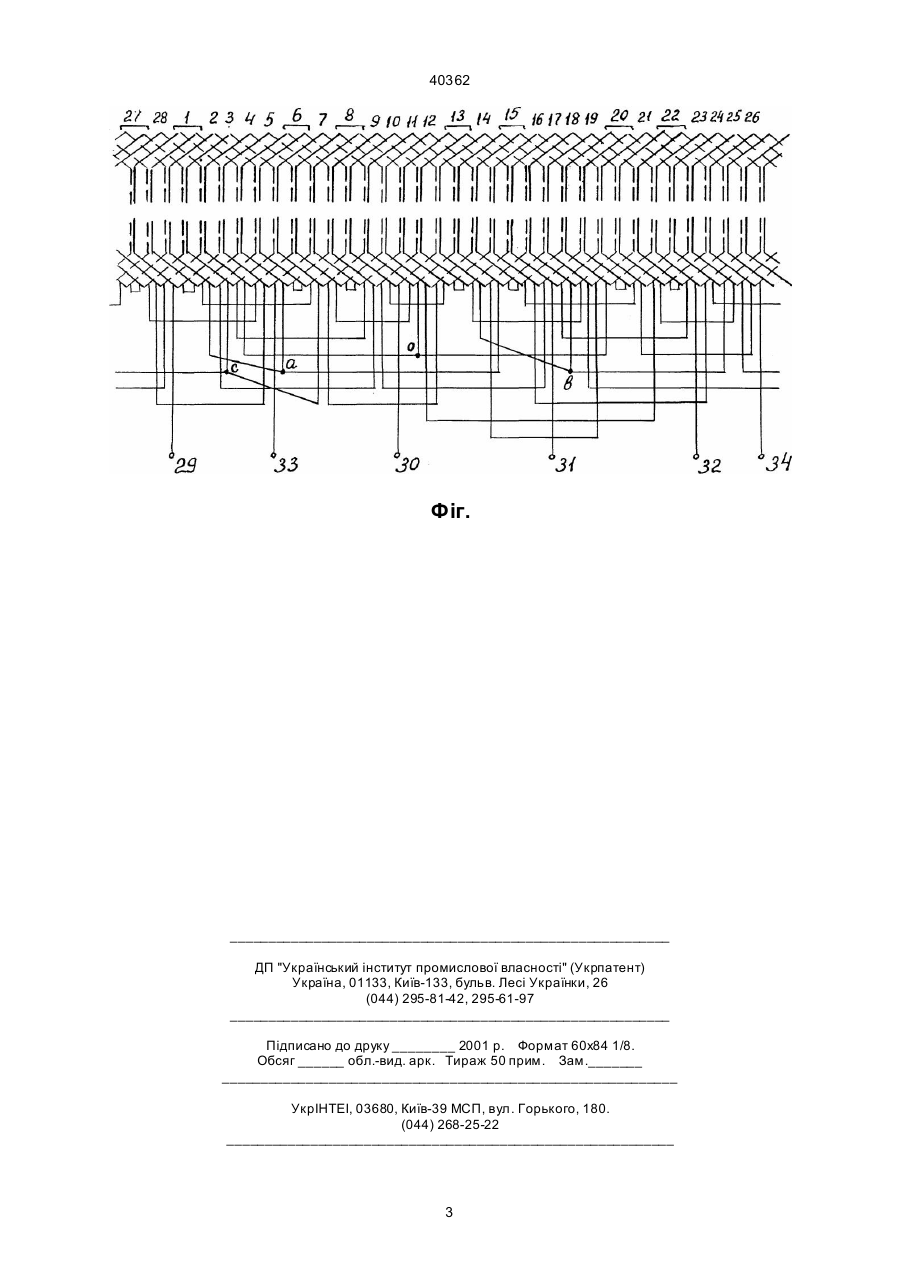

Трифазна двошвидкісна полюсоперемикальна обмотка з відношенням чисел пар полюсів р1/р2=4/3, з числом котушок, кратним 36, яка містить р0 однакових частин з числом котушок Z/р0 у кожній, об'єднаних у котушкові групи, які утворюють фази, розділені на дві півфази, наділена виводами з початку фаз і точок з'єднання півфаз, яка відрізняє ться тим, що в межах однієї частини обмотки розташовано 28 котушкових гр уп, числа котушок у кожній з яких, наприклад, починаючи з першої, відповідають ряду - 2к, 1к, 1к, 1к, 1к, 2к, 1к, 2к, 1к, 1к, 1к, 1к, 2к, 1к, 2к, 1к, 1к, 1к, 1к, 2к, 1к, 2к, 1к, 1к, 1к, 1к, 2к, 1к, при цьому у кожну півфазу включені котушкові групи, які мають наступні порядкові номери у приведеному ви ще ряді: перша 40362 1к, 2к, 1к, 1к, 1к, 1к, 2к, 1к, 2к, 1к, 1к, 1к, 1к, 2к, 1к, при цьому у кожну півфазу включені котушкові групи, які мають наступні порядкові номери у приведеному ви ще ряді: перша півфаза першої фази - 1, 6; друга півфаза першої фази - 15, 20; перша півфаза другої фази — 10, 13, 18; друга півфаза другої фази - 24, 27, 4; перша півфаза третьої фази 17, 22, 25; друга півфаза третьої фази - 3, 8, 11, причому котушкові групи з номерами 4, 6, 8, 10, 18, 20, 22, 24 включені послідовно-зустрічно іншим котушковим групам відповідних півфаз, де: р1, р2 - числа пар полюсів обмотки; p p p0 = 1 = 2 - число однакових частин обмот4 3 ки; Z - число котушок обмотки; Z к - ціле позитивне число, к = . 36p 0 Крім того, обмотка містить три додаткові гілки. У першу гілку, приєднану до точки сполучення півфаз першої фази, включені котушкові групи 16, 23 і зустрічно з ними - 2, 9. У другу гілку, приєднану до точки сполучення півфаз другої фази, включені котушкові групи 19, 28 і зустрічно з ними - 5, 14. У третю гілку, приєднану до точки сполучення півфаз третьої фази, включені котушкові групи 12, 21 і зустрічно з ними - 7, 26. Порівнювальний аналіз з прототипом показує, що те хнічне рішення, яке пропонується, відрізняється порядком включення котушок у півфази, а також наявністю додаткових гілок з відповідним включенням у них котушок. Таким чином, пристрій відповідає критерію "новизна". Істотних ознак, подібних ознакам, які відрізняють запропоноване рішення від аналогів, в інших технічних рішеннях не виявлено. На підставі вищевикладеного можна зробити висновок, що сукупність істотних ознак, запропонована у формулі винаходу, є необхідною та достатньою для досягнення нового технічного результату. На кресленні (фіг.) зображена схема обмотки на 8 та 6 полюсів при 36 пазах статора. У даному випадку р0=1, Z=36, к=1. При цьому чергування чисел котушок у котушкових групах відповідає ряду 2, 1, 1, 1, 1, 2, 1, 2, 1, 1, 1, 1, 2, 1, 2, 1, 1, 1, 1, 2, 1, 2, 1, 1, 1, 1, 2, 1. У першу півфазу першої фази, приєднану до затискача 29 та точки сполучення півфаз a, включені котушкові групи 1, 6. У другу півфазу першої фази, приєднану до точки а і нульової точки 0, включені котушкові гр упи 15, 20. У першу півфазу другої фази, приєднану до затискача 30 та точки сполучення півфаз в, включені котушкові групи 10, 13, 18. У другу півфазу др угої фази, приєднану до точки в і нульової точки 0, включені котушкові групи 4, 24, 27. У першу півфаз у третьої фази, приєднану до затискача 31 та точки сполучення півфаз с, включені котушкові групи 17, 22, 25. У другу півфазу третьої фази, приєднану до точки с і нульової точки 0, включені котушкові групи 3, 8, 11. Котушкові групи з номерами 4, 6, 8, 10, 18, 20, 22, 24 включені послідовно-зустрічно іншим котушковим групам відповідних півфаз. Обмотка містить додаткові три гілки. У першу гілку, приєднану до затискача 32 та точки а, включені котушкові групи 16, 23 і зустрічно з ними - 2, 9. У другу гілку, приєднану до затискача 33 та точки в, включені котушкові групи 19, 28 і зустрічно з ними - 5, 14. У третю гілку, приєднану до затискача 34 та точки с, включені котушкові групи 12, 21 і зустрічно з ними - 7, 26. Перемикання полюсів здійснюється за схемою зірка/подвійна зірка з додатковими гілками. Пристрій працює наступним чином. При приєднаних затискачах 29, 30, 31 до трифазної живильної мережі і вільних затискачах 32, 33, 34 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює 8. При приєднаних затискачах 32, 33, 34 до трифазної живильної мережі і замкнених затискачах 29, 30, 31 обмотка створює обертальне магнітне поле з числом полюсів, яке дорівнює 6. Досягнення нового технічного результату заключається в тому, що обмотка забезпечує повне використання обмотувального матеріалу при меншому числі полюсів і 2/3 обмотувального матеріалу при більшому числі полюсів. Приведена конструкція обмотки забезпечує більш оптимальне співвідношення індукцій у повітряному проміжку при різних числах полюсів і дає можливість отримати більш високі енергетичні показники двигуна та потужності, характерні для вентиляційного навантаження. Джерела інформації 1. Авторское свидетельство СССР № 875537, МКИ 3 Н02К3/28, 1981. 2. Авторское свидетельство СССР № 877711, МКИ 3 Н02К3/28, 1981. 2 40362 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
