Стеблопідіймач

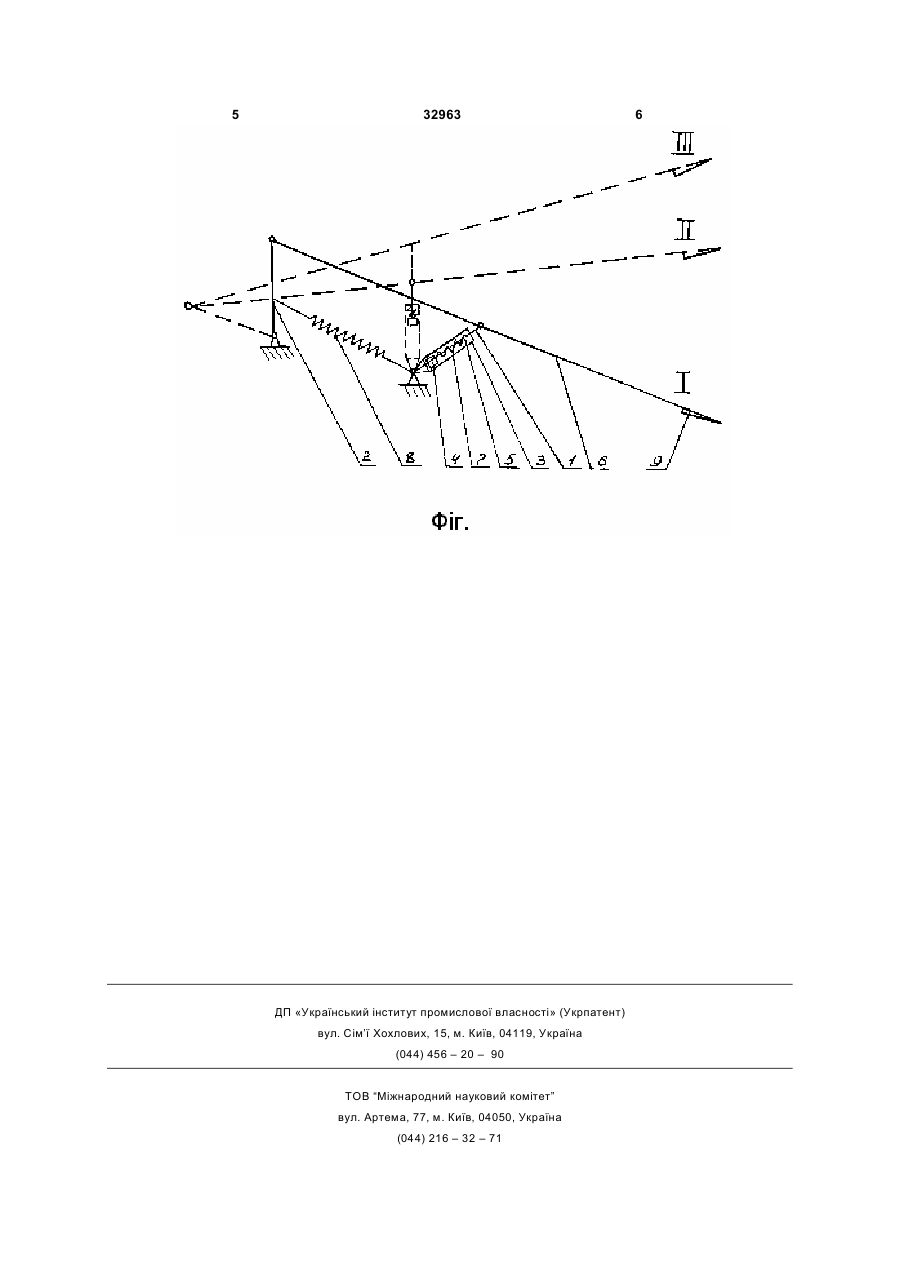

Стеблопідіймач, що включає носок, притисну пружину, перо з двома отворами, за допомогою осей з'єднaне з верхніми кінцями важелів, нижні кінці яких на осях закріплені на кронштейні стеблопідіймача, який відрізняється тим, що передній важіль стеблопідіймача виконано телескопічним, з кількох підпружинених між собою частин, причому точка перетину осей переднього і заднього важелів в усьому робочому діапазоні їх повороту знаходиться нижче носка стеблопідіймача. (19) (21) 98084510 (22) 20.08.1998 (24) 15.10.2002 (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Богуславський Володимир Павлович, Негрей Олександр Іванович, Поляков Валерій Олександрович, Желяк Олександр Петрович, Валігура Іван Якимович (73) Інститут механізації та електрифікації сільського господарства Української академії аграрних наук (56) RU 2015644 15.04.1994 RU 2045883 3 32963 4 або підніматись, при цьому в обумовленому діапату в тому випадку, коли закінчився поворот передзоні нерівностей поверхні ґрунту проходить копіюнього і заднього важелів чотирьохланкового мехавання, підйом та подача полеглих стебел до ріжунізму на максимальний кут. чого апарату жатки. Крім того, довжини переднього і заднього ваПроте, в практиці зустрічаються нерівності желів і кути їх повороту підібрали так, що точки ґрунту, які перевищують можливі межи копіювання перетину осей переднього і заднього важелів в даного стеблопідіймача, що інколи приводить до усьому діапазоні їх повороту завжди знаходяться його поломки. нижче носка. Це призводить до того, що рівнодіюПояснюється це обмеженнями розмірів ланок ча сил, що діють на носок стеблопідіймача, знахостеблопідіймача при його розміщенні на хедері диться вище точки перетину осей важелів, що комбайна. спонукає носок стеблопідіймача підніматись при Перше обмеження полягає в тому, що вільний зустрічі з перешкодою і виключає його заламуванкінець пера стеблопідіймача може бути розміщеня під жатку. ний на висоті, не більший за 100мм, щоб забезпеЗапропонована схема стеблопідіймача покачити можливість захвату хлібної маси шнеком жатзана на фіг. ки для її послідуючої подачі в похилу камеру. В отворах кронштейну, який за допомогою Наступне обмеження - кут нахилу пера стебдвох болтів кріпиться до жатки, розміщуються осі лопідіймача до поверхні поля, який повинен знадвох важелів /переднього І і заднього 2/ чотирьохланкового механізму, причому передній відхилеходитись в межах 28 - 30° як оптимальний для ний вперед, а задній назад від вертикалі, що запідйому рослинної маси. безпечує розміщення точки перетину осей важелів Крім того, недоліком прототипу є те, що пенижче носка стеблопідіймача. Передній важіль І редній і задній важелі мають однакові довжини, на стеблопідіймача виконано телескопічним: в трубці що вказує вираз з опису конструкції "миттєвий 3 розміщено поршень 4, з'єднаний зі штоком 5, центр повороту", що відноситься до важелів, які верхній кінець якого шарнірне кріпиться до пера 6 мають однакові довжини. стеблопідіймача. Такі конструктивні особливості прототипу обМіж поршнем і кришкою трубки розміщена межують величину максимального підйому носка пружина 7, яка може стискуватись при наїзді стебстеблопідіймача, який знаходиться в межах лопідіймача на перешкоду. Задній важіль 2 стеб100мм. При зустрічі з більш високими перешкодалопідіймача пружиною 8 з'єднаний з кронштейном ми стеблопідіймач не може їх подолати і ламаєтьстеблопідіймача. ся. Запропонований стеблопідіймач працює таким В основу винаходу покладено завдання ствочином. рити такий стеблопідіймач, в якому зміна конструПри збиранні гороху прямим комбайнуванням кції важелів дозволила б збільшити діапазон копіабо полеглих хлібів встановлені стеблопідіймачі ювання ґрунту, що підвищить надійність. на жатці з інтервалом через три на четвертому Поставлене завдання вирішується тим, що пальці, за рахунок пружини притискуються носком стеблопідіймач що включає носок, притисну прудо поверхні поля /положення 1 на фіг./. Полеглі жину, перо з двома отворами, за допомогою осей стебла піднімаються носком, переміщуються на з'єднане з верхніми кінцями важелів, нижні кінці пері до різального апарату. При зустрічі з підвияких на осях закріплені на кронштейні стеблопіщенням ґрунту носок стеблопідіймача сприймає діймача, передній важіль стеблопідіймача виконазусилля, яке через важелі стискує пружину, відбуно телескопічним, з кількох підпружинених між вається поворот важелів, підняття носка стеблопісобою частин, причому точку перетину осей педіймача /положення II/. При зустрічі з підвищенреднього і заднього важелів в усьому робочому ням, яке стеблопідіймач не може подолати лише діапазоні їх повороту знаходиться нижче носка за рахунок повороту важелів, включається в робостеблопідіймача. ту телескопічний механізм переднього важеля. Оскільки передній важіль виконаний телескоПри цьому за рахунок телескопічного подовження пічним, даний стеблопідіймач, на відміну від пропереднього важеля досягається підйом носка стетотипу, дозволяє подолати більш високі перешкоблопідіймача додаткову висоту, стеблопідіймач ди за рахунок подовження переднього важеля і займе положення III. підйому носка стеблопідіймача на додаткову висо 5 32963 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71 6
